直插式七段数码显示管结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450390
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计
  • 直插式七段数码显示管结构设计

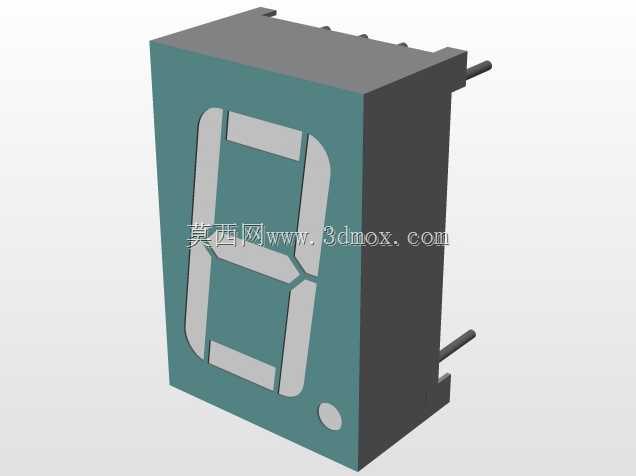

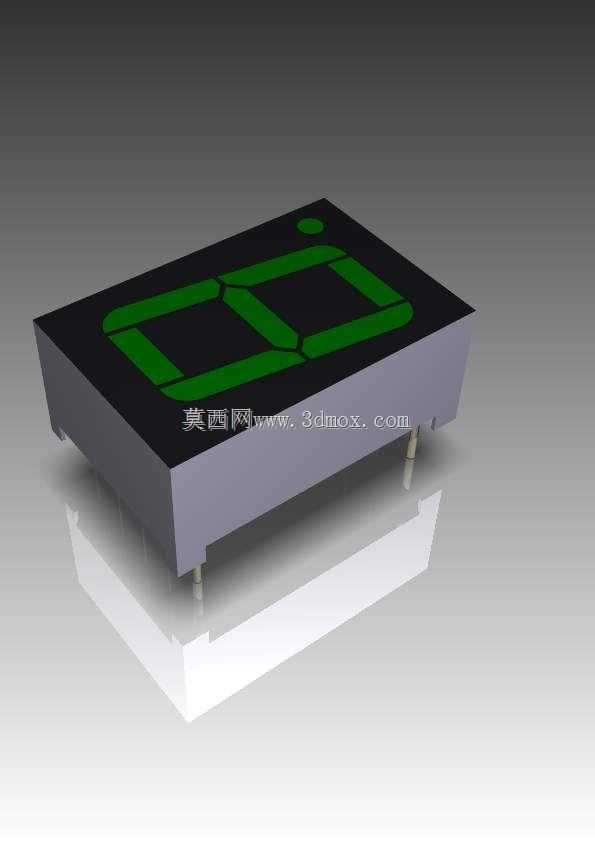

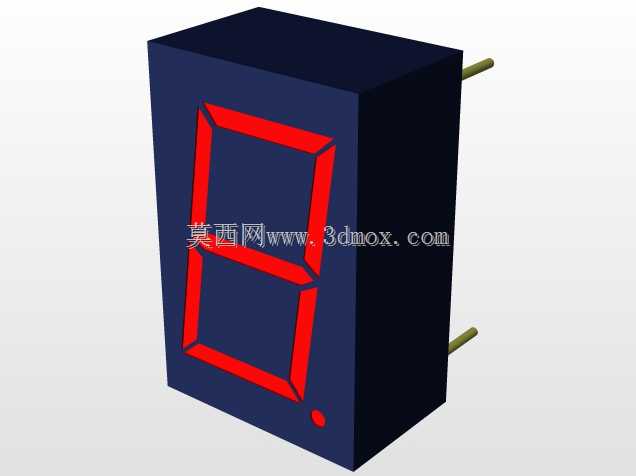

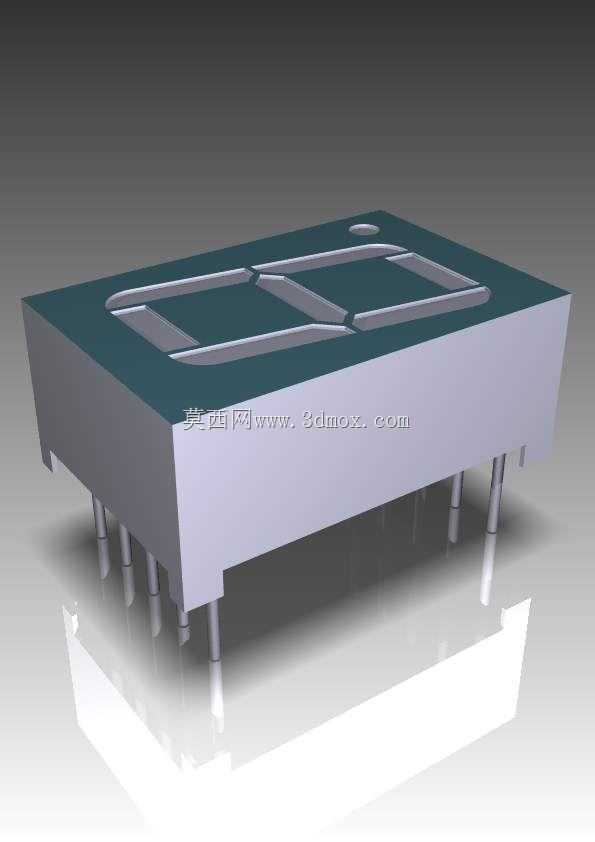

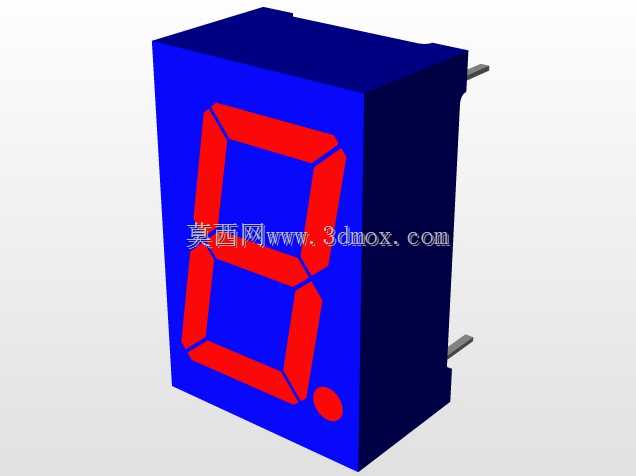

  这款段码式显示器件的三维结构,完全贴合量产直插封装数码管的实际装配逻辑做还原,建模时优先考虑了PCB板级装配的公差匹配需求,引脚间距严格遵循行业通用的2.54mm标准网格,每根引脚的直径、伸出长度都对应波峰焊工艺的吃锡要求,避免出现插装时引脚过粗无法过孔、或是伸出长度不足导致焊盘爬锡不够的问题。器件本体的外壳采用耐高温阻燃工程塑料的壁厚设计,四周做了微小的脱模斜度,适配注塑生产的拔模需求,顶面的显示段边缘做了细微的倒角处理,既可以避免组装时刮伤操作人员,也能减少光线在段边缘的漫反射,提升显示字符的边缘清晰度。

  从实际应用场景来看,这类段码显示器件大量用在工业控制数显面板、家电温控显示、小型仪器仪表的数值输出模块上,相比点阵屏,它的驱动逻辑简单,在只需要显示0-9数字及少量字符的场景下,整体BOM成本更低,抗干扰能力也更强,适合工况复杂的工业现场使用。建模过程中特意还原了内部段电极的排布逻辑,每一段发光区域的边界都和实际量产产品的发光范围对齐,外壳内部的遮光筋结构也做了完整复刻,避免相邻显示段出现串光问题,哪怕是高亮度驱动状态下,也不会因为光线串扰导致字符显示模糊。

  安装边界上,器件本体的长宽尺寸完全匹配通用的一位数码管安装开孔,背部的引脚排布对称,不管是正向插装还是反向插装都能对应不同的走线需求,本体底部和PCB贴合的平面做了0.1mm的微凸设计,避免焊接时助焊剂残留渗入器件内部,同时也能保证过波峰焊时器件和板面贴合平整,不会出现浮高、倾斜的问题。顶面的显示面和外壳顶面保持齐平,方便后期加装透明保护面罩,面罩和外壳之间预留了0.2mm的装配间隙,不会因为温度变化出现热胀挤压导致面罩开裂的情况。

  设计时还考虑了不同使用场景的适配性,引脚的根部做了应力释放的圆弧过渡,插装时哪怕引脚有轻微的偏移,也不会因为硬力弯折导致引脚根部断裂,外壳的边角做了R0.3的圆角处理,在自动化插件机的供料轨道里传输时,不会因为尖锐边角卡滞料道,适配高速自动化产线的装配要求。整体结构没有多余的冗余设计,所有特征都服务于生产装配、实际使用的需求,没有为了视觉效果添加无意义的装饰结构,完全符合工业级电子配件的设计逻辑。
