直插式极性铝电解电容器三维结构

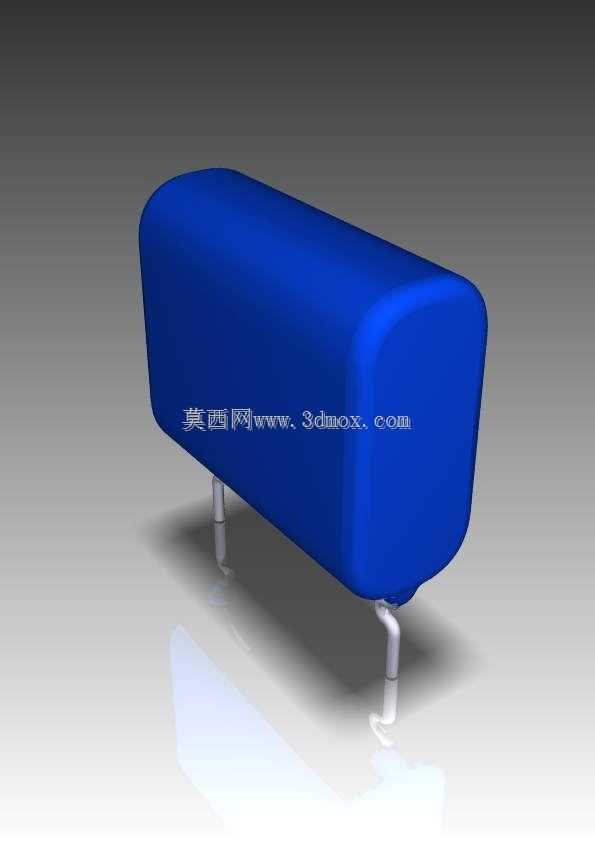

　　直插式极性电解电容是电路板通孔插装工艺中应用极广的被动元件，在各类电源滤波、信号耦合、储能退耦电路场景中承担核心作用，小到消费类电子控制板、大到工业工控设备电源板都能见到这类元件的身影。这款电容的外形采用圆角长方体封装设计，主体外壳为蓝色绝缘包覆层，底部引出两根镀锡铜质引脚，引脚做了弯折成型处理，适配波峰焊工艺的插装要求，引脚间距符合常规通孔元件的排布规范，能直接匹配通用PCB板的标准孔位设计。从设计层面看，外壳的圆角处理并非单纯的外观优化，一方面可以避免生产运输过程中边角磕碰导致的绝缘层破损，另一方面在自动化插件机的送料轨道中，圆角结构能减少卡料概率，提升插件工序的通过率。主体外壳的尺寸边界控制严格，长度、宽度、

　　高度参数均适配常规板卡的元件排布间距，不会出现与周边电阻、二极管等直插元件干涉的问题，引脚的伸出长度经过优化，既满足插装后穿过PCB板预留焊接长度的要求，又不会因为引脚过长导致剪脚工序额外增加工作量。极性电容的功能特性决定了其安装时必须区分正负极，这款模型的引脚长度做了差异化设计，长引脚对应正极、短引脚对应负极，同时外壳侧面预留了负极标识条的安装位置，能在生产组装时避免极性插反的问题，要知道电解电容极性接反轻则导致电容鼓包失效，重则引发漏液、板卡烧毁的严重故障，这类防呆设计在元件结构设计中是必须考虑的核心要点。在实际电路应用中，这类电容的容值、耐压参数覆盖范围广，可根据不同电路的纹波抑制需求、储能容量需求选择对应规格，

　　而标准化的外形尺寸能让结构工程师在做PCB布局时直接调用通用封装库，不用针对每一款电容单独调整安装孔位与元件间距。从建模细节来看，外壳的曲面过渡、引脚的弯折弧度都还原了实物的工艺特征，引脚与外壳连接处的密封胶层结构也做了还原，能直观呈现电容的装配结构，不管是用于电子设备的结构装配干涉检查，还是用于教学演示电解电容的外形结构，都能满足使用需求。在板卡布局时，这类直插电容的安装高度需要和周边接插件、散热片的高度做匹配，模型的高度参数准确，能帮助结构工程师在设计阶段就排查出元件高度干涉的问题，避免后期打样后出现元件装不上、外壳合模困难的问题。
