直插式多圈可调电位器三维结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:450392
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构
  • 直插式多圈可调电位器三维结构

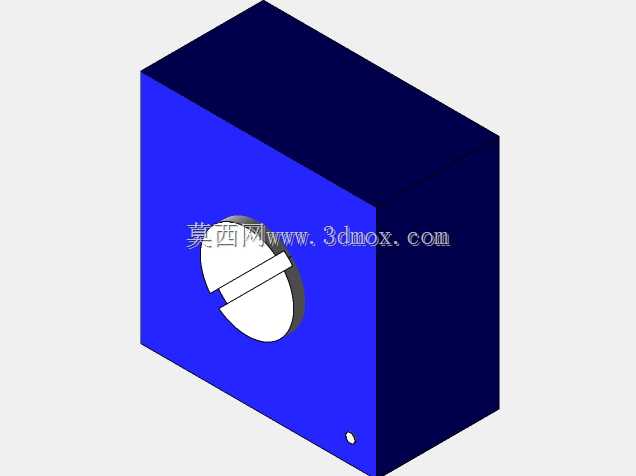

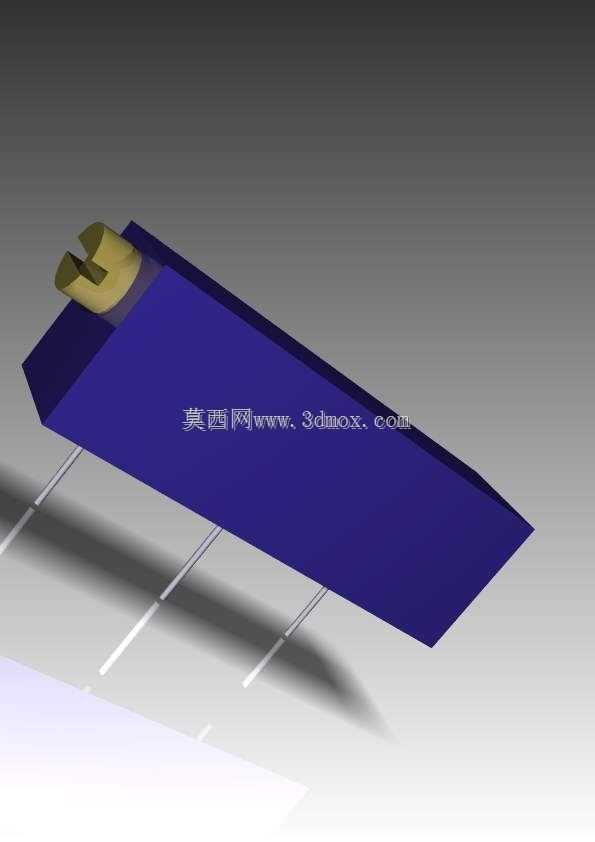

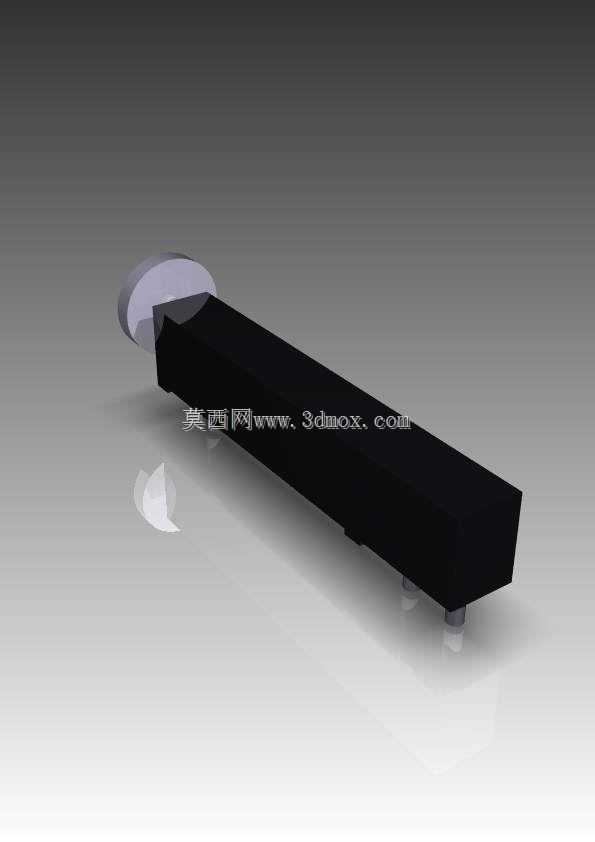

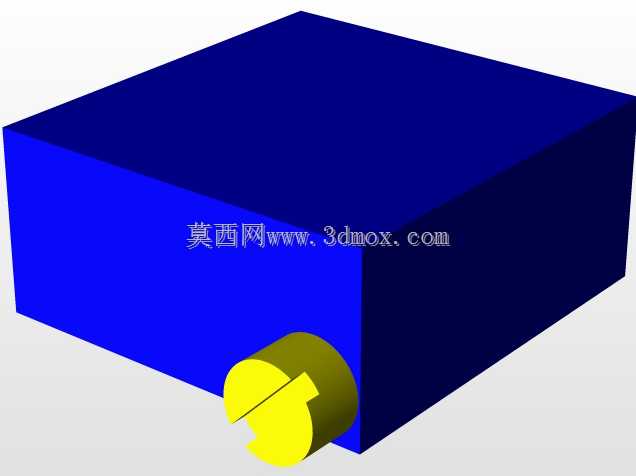

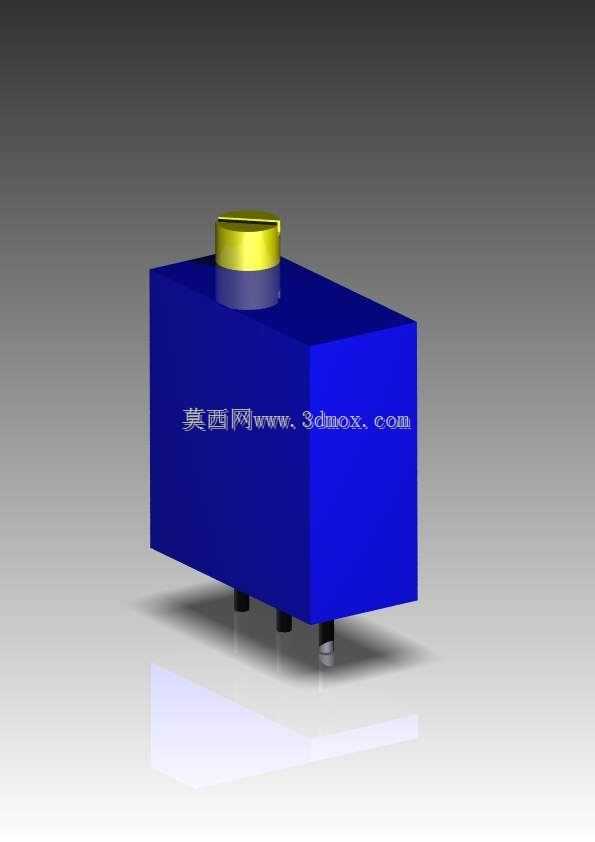

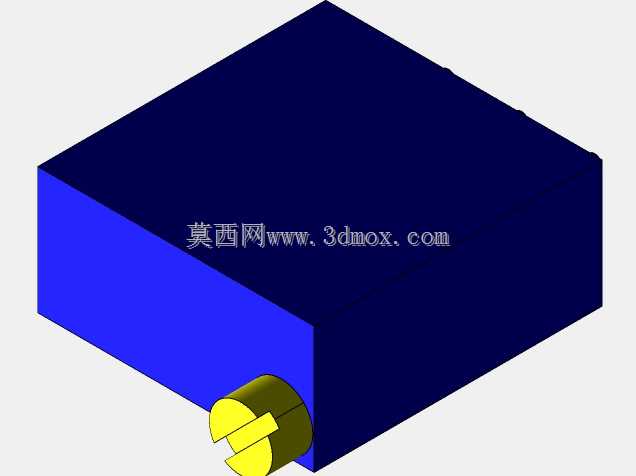

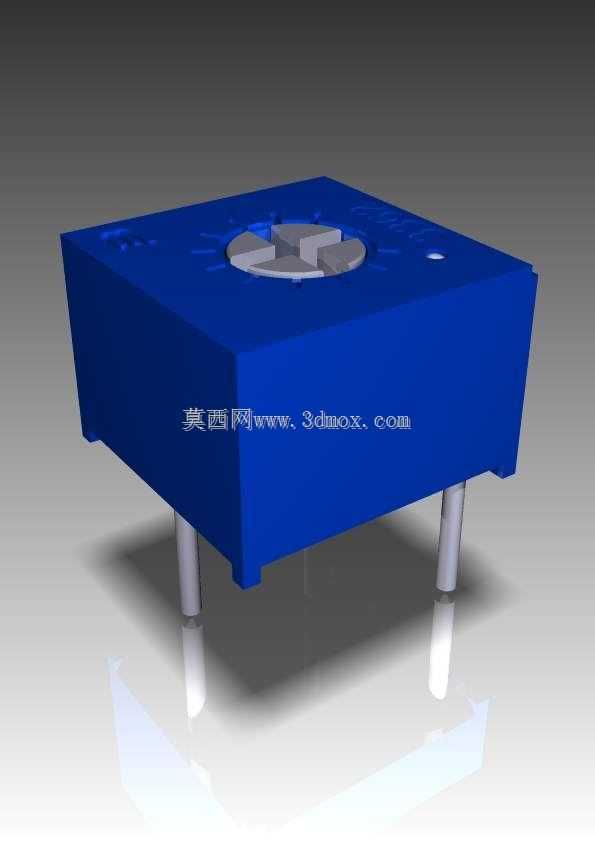

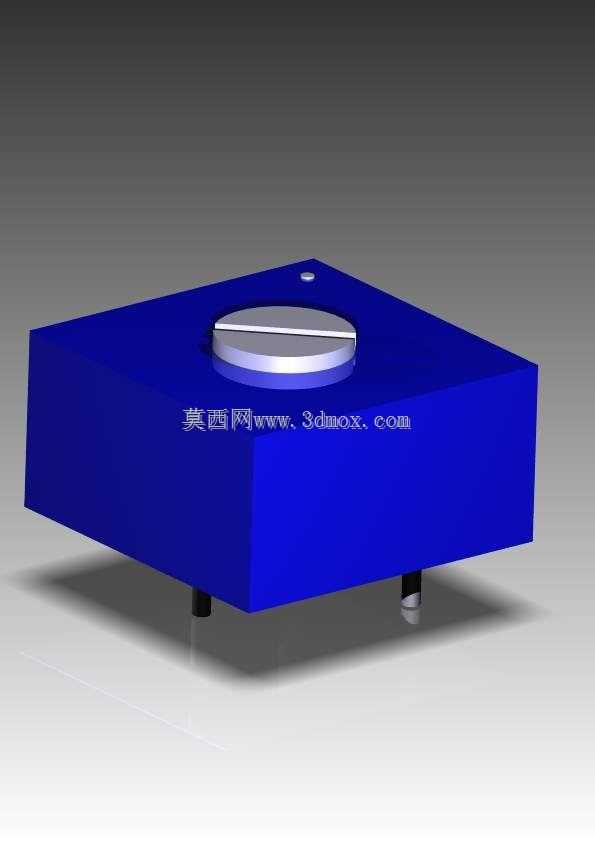

  这款直插式可调电位器的三维结构,是面向电路板级电路调试场景设计的被动调节元件,日常在消费电子控制板、工业控制信号调理板、小型电源调压模块、实验用面包板电路中都有大量应用,核心作用是通过顶部旋钮的旋转动作改变自身电阻值,实现对电路分压、信号增益、参考电压阈值的连续微调,解决固定电阻无法适配现场调试参数偏差的问题。从结构设计逻辑来看,整体采用长方体绝缘塑封外壳作为主体承载结构,外壳选用耐温绝缘工程塑料材质,既可以隔绝内部电阻体与外部电路的意外导通,也能为内部碳膜电阻基片、滑动接触弹片提供稳定的防护,避免生产波峰焊、手工焊接过程中的助焊剂飞溅、高温冲击损坏内部精密接触结构。顶部突出的金属调节端做了防滑滚花处理,

  适配标准一字螺丝刀的调节操作,调节端与塑封外壳之间预留了微小的转动间隙,既保证旋转调节的顺畅度,也能限制调节端的径向窜动,避免滑动触点偏移导致的电阻跳变问题。底部伸出的三个直插式引脚采用标准2.54mm间距设计,完全适配通用万用板、量产PCB板的标准孔位尺寸,引脚长度预留了常规波峰焊的吃锡深度,安装时引脚穿过PCB焊盘后,塑封外壳底部与PCB板面预留0.5mm左右的间隙,既可以避免焊接时热量直接传导到塑封外壳导致壳体变形,也能为焊盘位置的助焊剂挥发预留空间,减少虚焊风险。内部滑动接触弹片采用弹性铜合金材质,与环形碳膜电阻基片保持稳定的接触压力,保证全行程调节过程中电阻值变化平滑无跳变,调节端的旋转角度与电阻值变化呈线性对应关系,

  方便调试人员根据旋转角度快速估算当前电阻值。整体外形尺寸控制紧凑,在高密度排布的电路板上不会占用过多安装空间,相邻元件排布时只要预留出顶部螺丝刀调节的操作空间即可完成安装,不需要额外设计固定结构,依靠引脚焊接的强度就可以满足常规使用场景下的固定需求,抗振动性能可以满足一般工业设备、消费类电子产品的使用要求。
