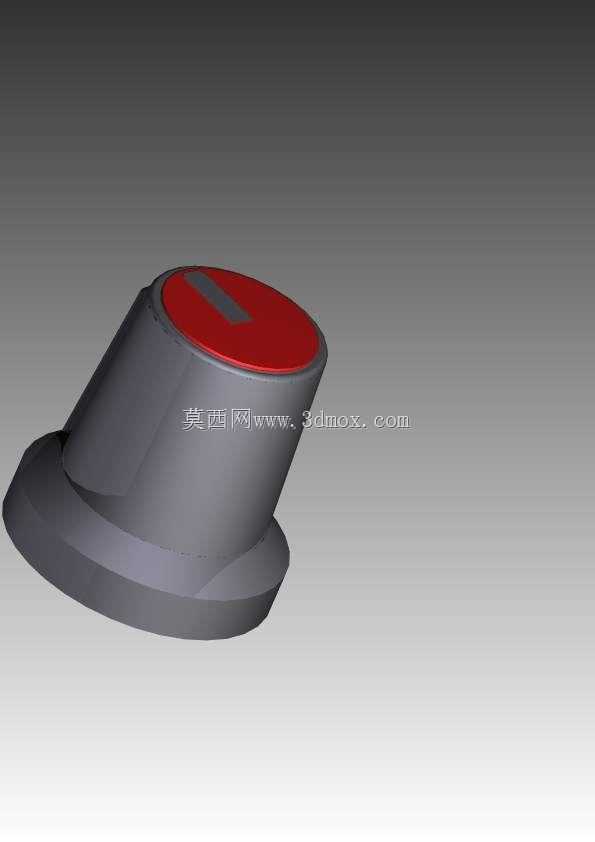

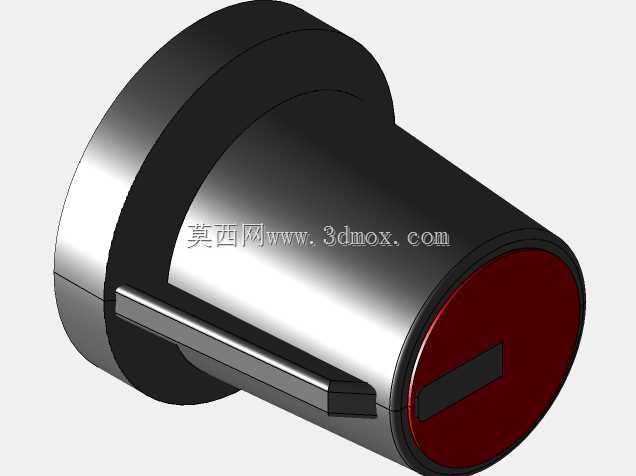

带红色指示标识的斜台调节旋钮结构

　　这类旋钮结构常见于各类工业控制机柜、实验测试设备、小型机电产品的操作面板上，核心作用是为操作人员提供明确的档位调节、参数微调的操作交互载体，区别于普通平面旋钮的斜台造型，是为了适配倾斜布置的操作面板，让操作人员在站立操作视角下能更清晰看到顶部的指示标识，无需刻意俯身调整视角就能确认当前旋钮所处的档位位置，减少操作误判的概率。从结构设计来看，底部的法兰式凸缘是安装定位的核心边界，安装时凸缘贴合面板外侧，下方的定位柱穿过面板预留的安装孔，通过背部的卡簧或者锁紧螺母完成固定，这种安装结构不需要在面板上加工复杂的沉台，只需要开出对应直径的圆孔即可完成装配，能大幅降低面板的加工成本，适配不同厚度的金属、塑料面板场景。

　　顶部的红色指示区域做了内凹的一字标识，一方面红色的高对比度配色能在灰色的设备主体上快速被操作人员捕捉，另一方面内凹的标识不会因为长期的手指摩擦出现磨损掉漆的问题，相比印刷类标识耐用性提升明显，即使在有少量油污、粉尘的车间环境下，只需要简单擦拭就能清晰辨识指示位置。握持区域的锥面做了细微的磨砂质感处理，没有做多余的防滑凸棱，是因为这类旋钮的操作力矩不需要很大，光滑锥面配合适度的锥度，就能让手指在旋转时获得足够的摩擦力，同时不会像密集凸棱那样容易积攒灰尘，清洁维护更加方便。整体的倾斜角度是结合多数操作场景的人机视角设定的，当面板垂直安装在设备立面时，旋钮顶面刚好朝向操作人员的常规视线方向，不需要额外调整面板倾角就能获得良好的观察视野。

　　旋转阻尼的设计预留了标准的配合公差，可以适配不同规格的波段开关、电位器轴芯，轴孔内部可以根据配套轴的形态加工D型切面或者一字槽，避免旋钮和轴芯之间出现相对打滑的问题，保证调节操作的精准度。这类旋钮没有多余的装饰结构，所有外形设计都围绕操作便利性、安装便捷性、环境耐用性三个核心需求展开，没有为了外观牺牲结构可靠性，在工业控制、小型家电、测试仪器等多个场景都能适配使用。
