PCB板载弹簧式接线端子结构设计

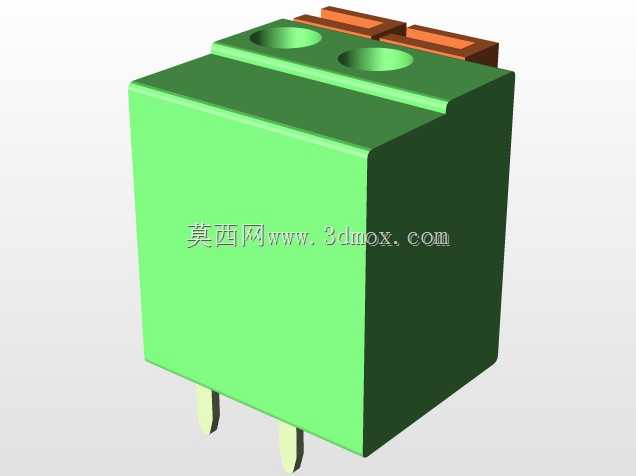

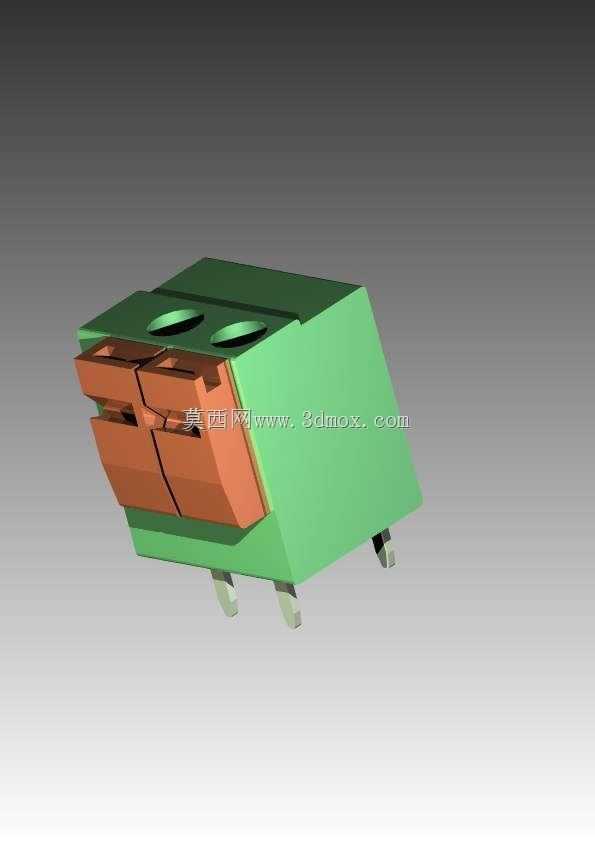

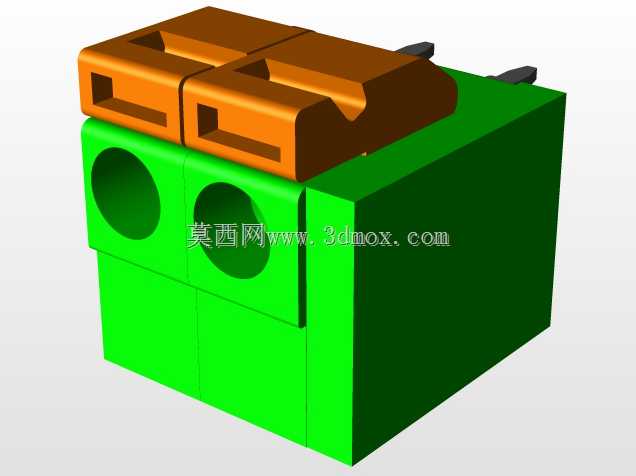

　　这类板载接线端子主要应用在工业控制板卡、小型电源模块、传感信号采集终端等场景中，承担板上线路与外部导线的快速连接功能，相比传统焊接式接线方式，能大幅降低现场接线的操作难度，也方便后期设备维护时的线路拆改。从结构设计来看，该端子采用按压式弹簧夹持结构，上部的两个按压孔对应两组独立的接线位，使用时通过工具按压顶部压块即可张开内部夹持弹片，插入剥好的导线后松开压块，弹片依靠自身回弹力牢牢压紧导线线芯，无需螺丝锁紧，能避免长期使用后螺丝松动导致的接触不良问题，同时也能提升批量装配时的接线效率。端子主体采用绝缘耐温的工程塑料基座，将两组导电夹持件完全分隔开，保证相邻接线位之间的电气绝缘间隙满足低压电气的安全要求，

　　基座下部伸出的两个定位插脚与焊接引脚，在装配时先通过插脚卡入PCB板对应的定位孔中，完成端子在板上的预固定，后续过波峰焊时引脚直接与板上焊盘熔接，能避免焊接过程中端子移位，保证安装位置精度。设计过程中需要重点考量几个边界条件：首先是夹持弹片的材质选型，通常采用高弹性的锡磷青铜材质，经过热处理后保证足够的夹持力与抗疲劳性能，确保多次插拔导线后仍能保持稳定的接触压力，避免导线松脱；其次是绝缘基座的爬电距离与电气间隙，需要适配常用的300V以下低压工作场景，相邻导电件之间的绝缘壁厚要满足耐压要求，避免出现击穿打火问题；另外安装引脚的间距需要匹配标准PCB布线的网格尺寸，通常采用2.54mm或者3.81mm的标准间距，

　　方便工程师在画电路板时直接调用标准封装，不用单独绘制封装库。外形尺寸上，这类两位端子的整体宽度控制在10mm以内，高度不超过8mm，不会占用板上过多的安装空间，适合在空间紧凑的小型化控制设备中使用，基座底部与PCB板面贴合的位置做了平整处理，焊接后能保证端子与板面平行，不会出现歪斜导致的接线受力不均问题。在实际设备选型时，这类端子通常适配24V直流信号回路或者小电流供电回路的接线，单路额定载流量一般在10A以内，能满足大部分传感信号传输、小功率模块供电的连接需求，相比螺丝式端子，其抗震性能更优，在有振动的工业设备场景中使用时，不会因为长期振动导致接线松脱，能提升设备长期运行的可靠性。
