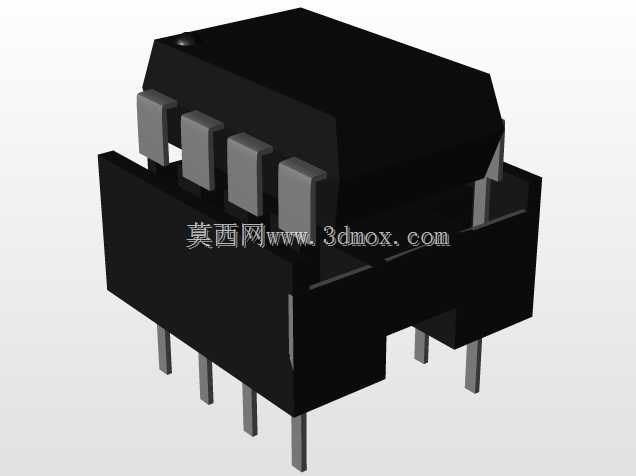

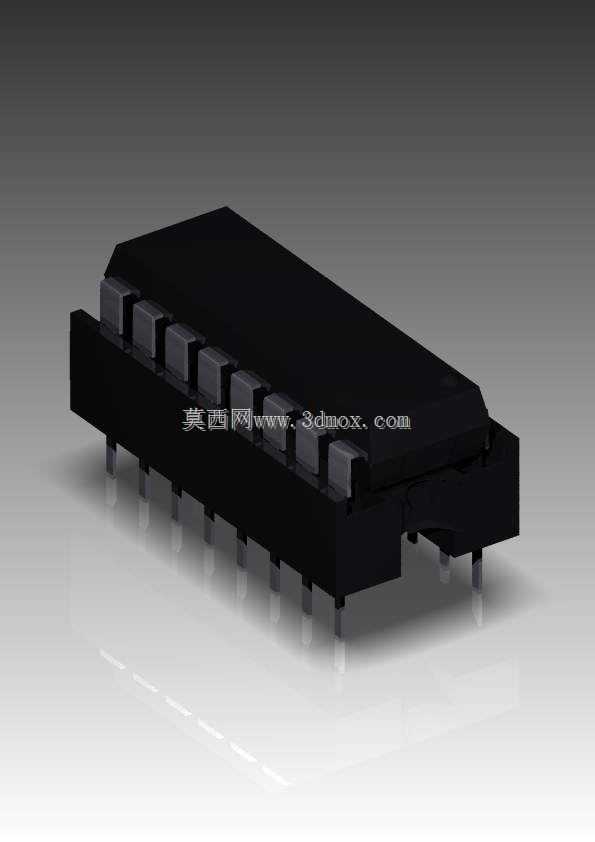

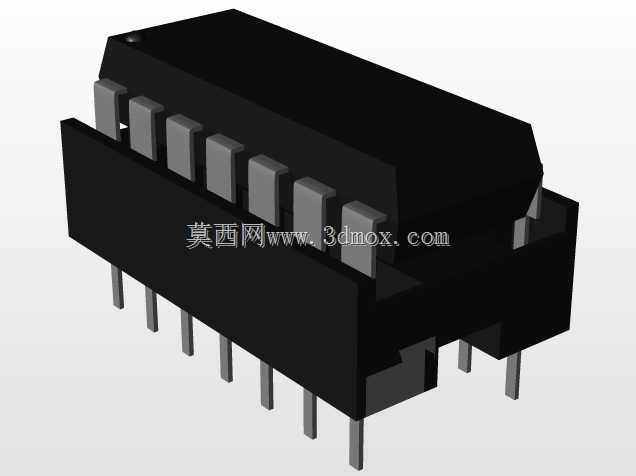

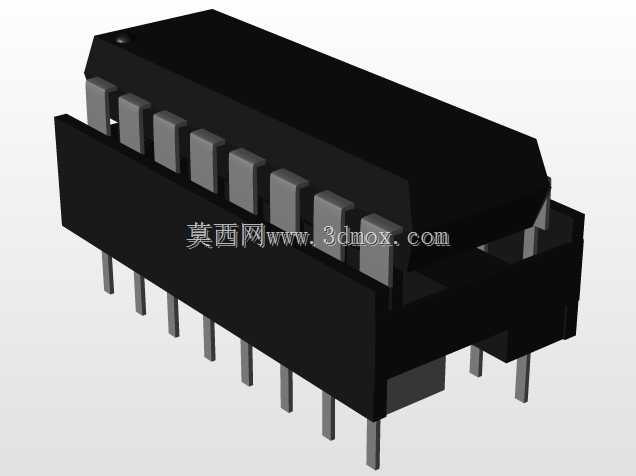

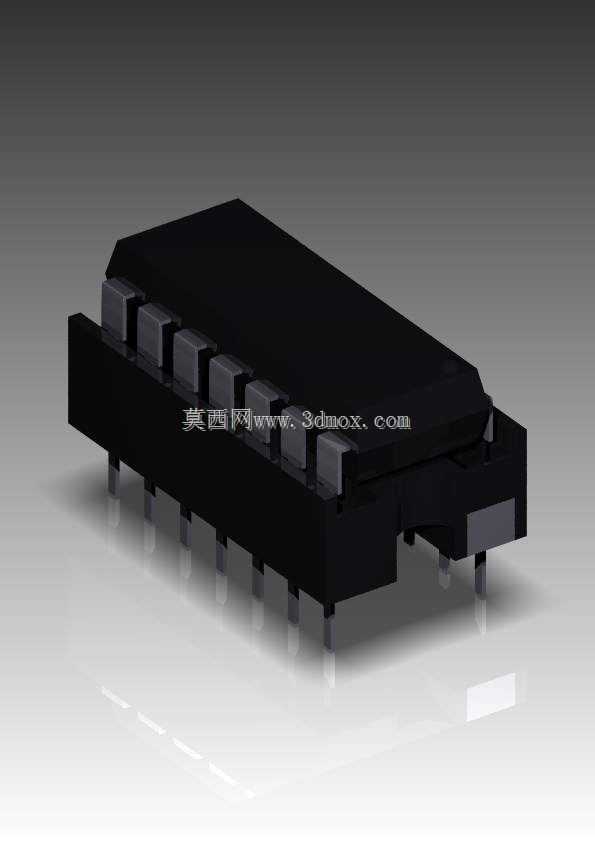

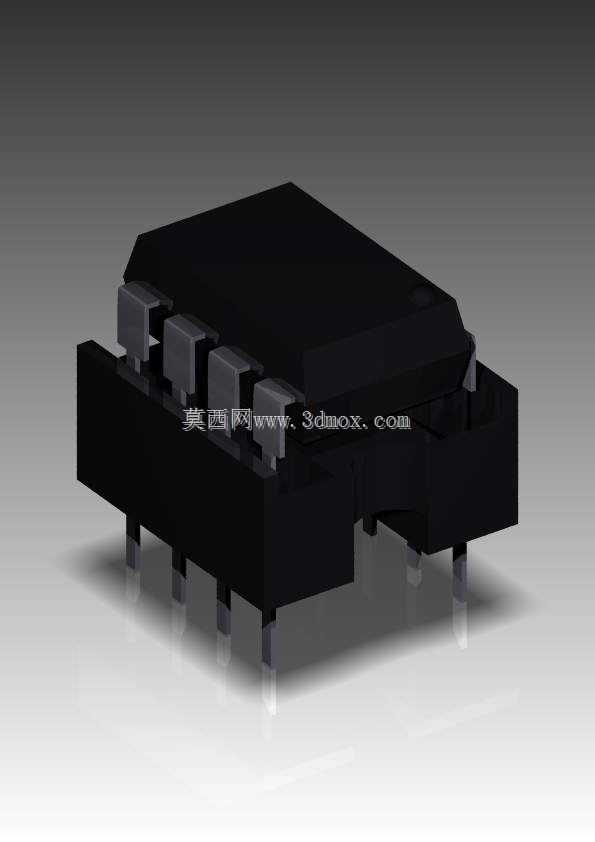

双列直插封装集成电路三维结构模型

　　这款双列直插封装的集成电路模型，还原了量产直插芯片的完整结构细节，可直接用于电路板装配仿真、教学演示结构展示、整机设备三维布局干涉校验场景。在工控板卡开发、消费电子主板设计、教学实验台搭建等工作中，这类直插封装芯片是最常见的通孔插装元件，建模时优先还原了引脚的排布规律与伸出长度，每侧引脚的中心间距、两列引脚之间的跨距都严格参照行业通用封装尺寸设定，能直接匹配标准PCB封装库的焊盘位置，导入装配环境后不会出现引脚与焊盘错位、与周边元件干涉的问题。模型主体的塑封外壳做了倒角与拔模斜度处理，还原了实际注塑成型外壳的工艺特征，顶部的标识区域预留了平整面，可根据具体芯片型号添加丝印标识，外壳底部与引脚衔接的位置做了凸台结构还原，

　　对应实际生产中塑封体包裹引脚框架的结构形态，能直观展现芯片内部引脚框架与外部塑封的装配关系。引脚部分做了分段结构处理，伸出塑封体的平直段、弯折成型的贴板段、末端的倒角细节都完整呈现，弯折角度严格控制在通孔插装工艺要求的范围内，既保证插入PCB通孔时的导向性，也还原了波峰焊工艺中引脚与焊盘接触的贴合形态。在做整机三维布局时，可直接调用该模型校验芯片与周边电容、电阻、接插件的安装间隙，尤其是芯片上方的散热空间预留、插拔操作时的工具活动空间，都能通过模型直接测量确认，不需要反复核对二维手册尺寸。模型的外形轮廓做了简化处理，在保证关键安装尺寸、结构特征准确的前提下，控制了模型面数，导入大型装配体时不会造成运行卡顿，

　　适合用于多板卡组合的大型设备整机建模。针对教学场景，模型可拆分展示塑封外壳、内部引脚框架的结构关系，帮助初学者理解直插芯片的封装构成与焊接装配逻辑，也能用于自动化插件设备的动作仿真，校验插件机吸嘴抓取、引脚校正、插装动作的行程边界是否合理。
