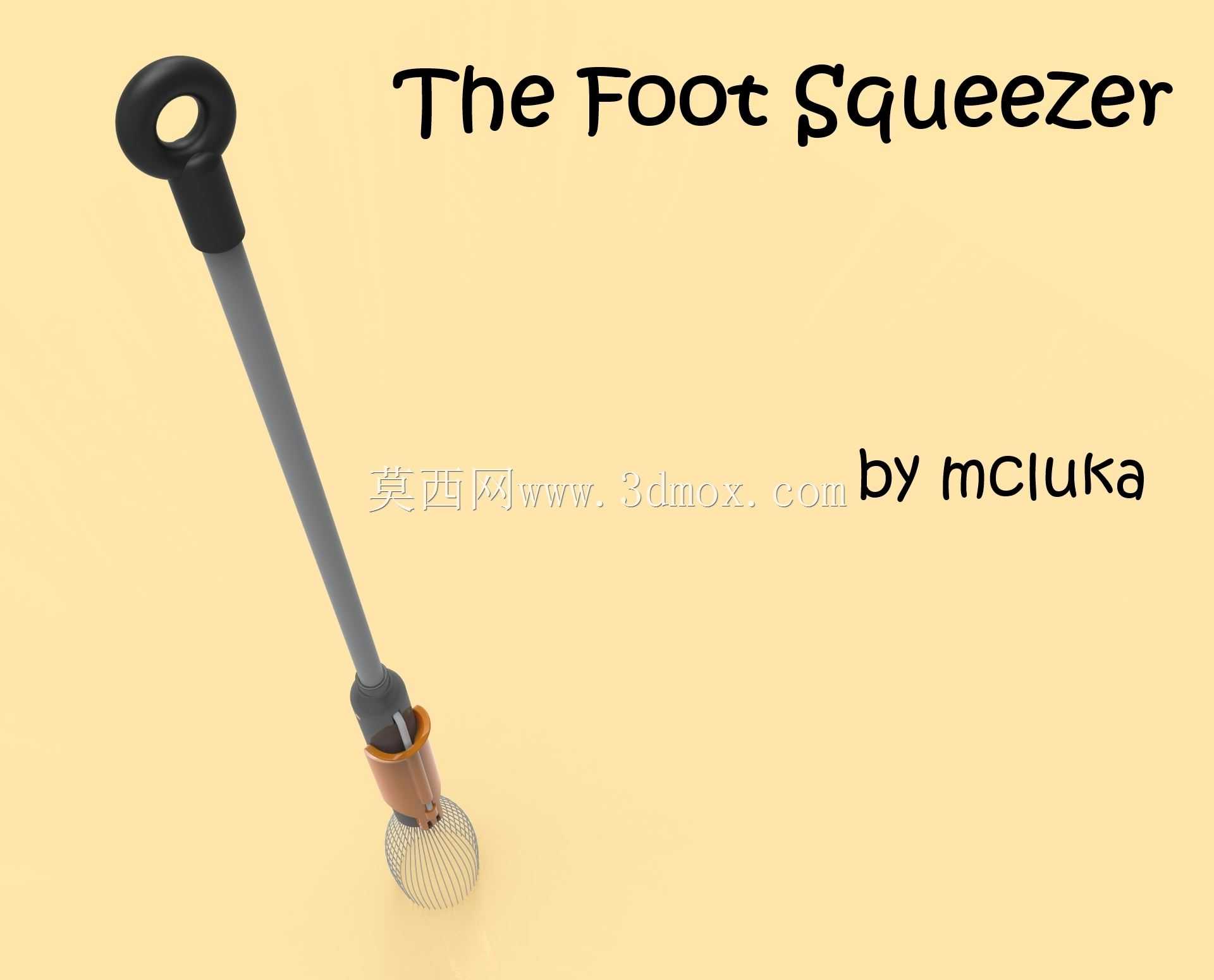

脚踏式纤维挤水清洁拖把结构设计

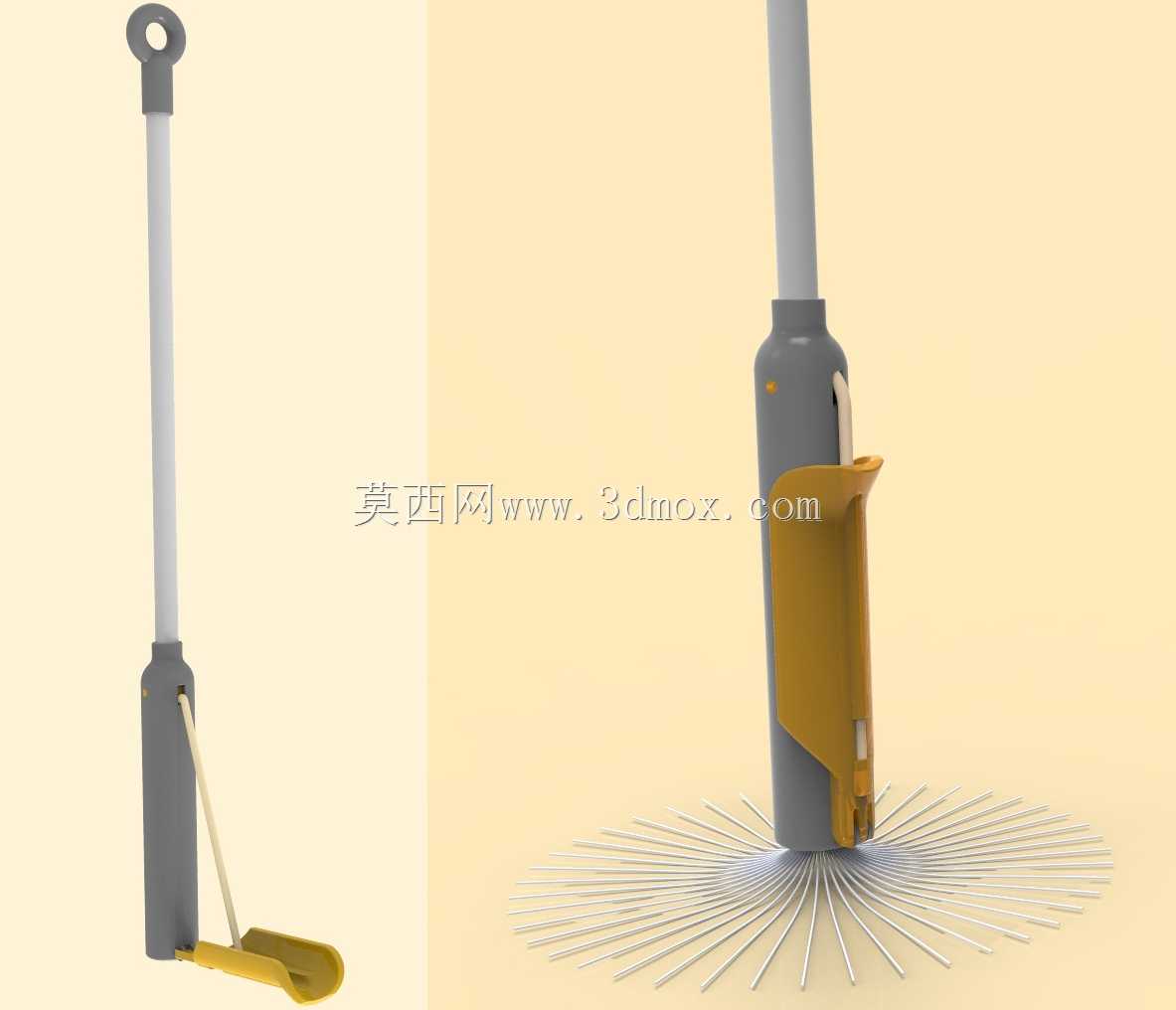

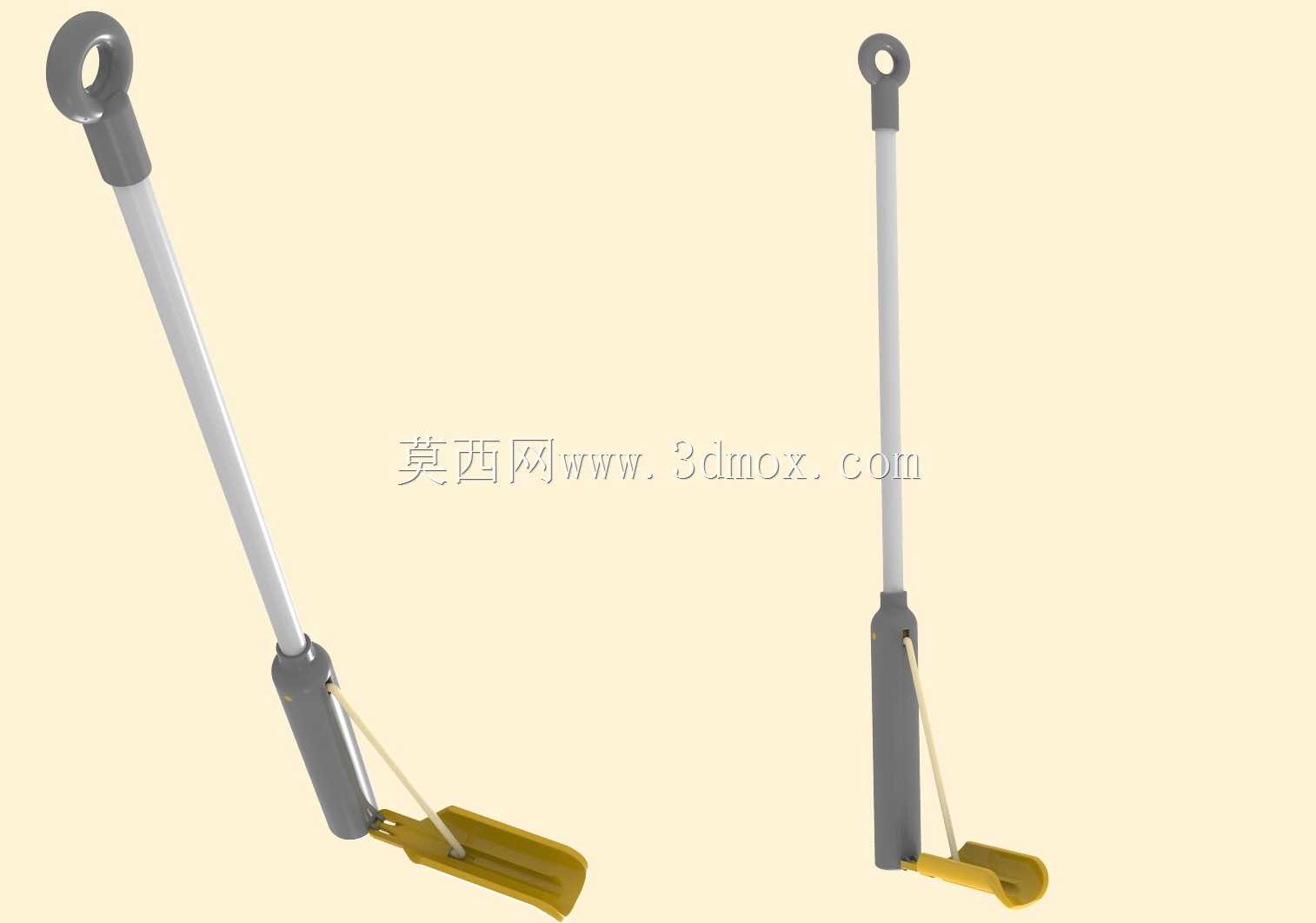

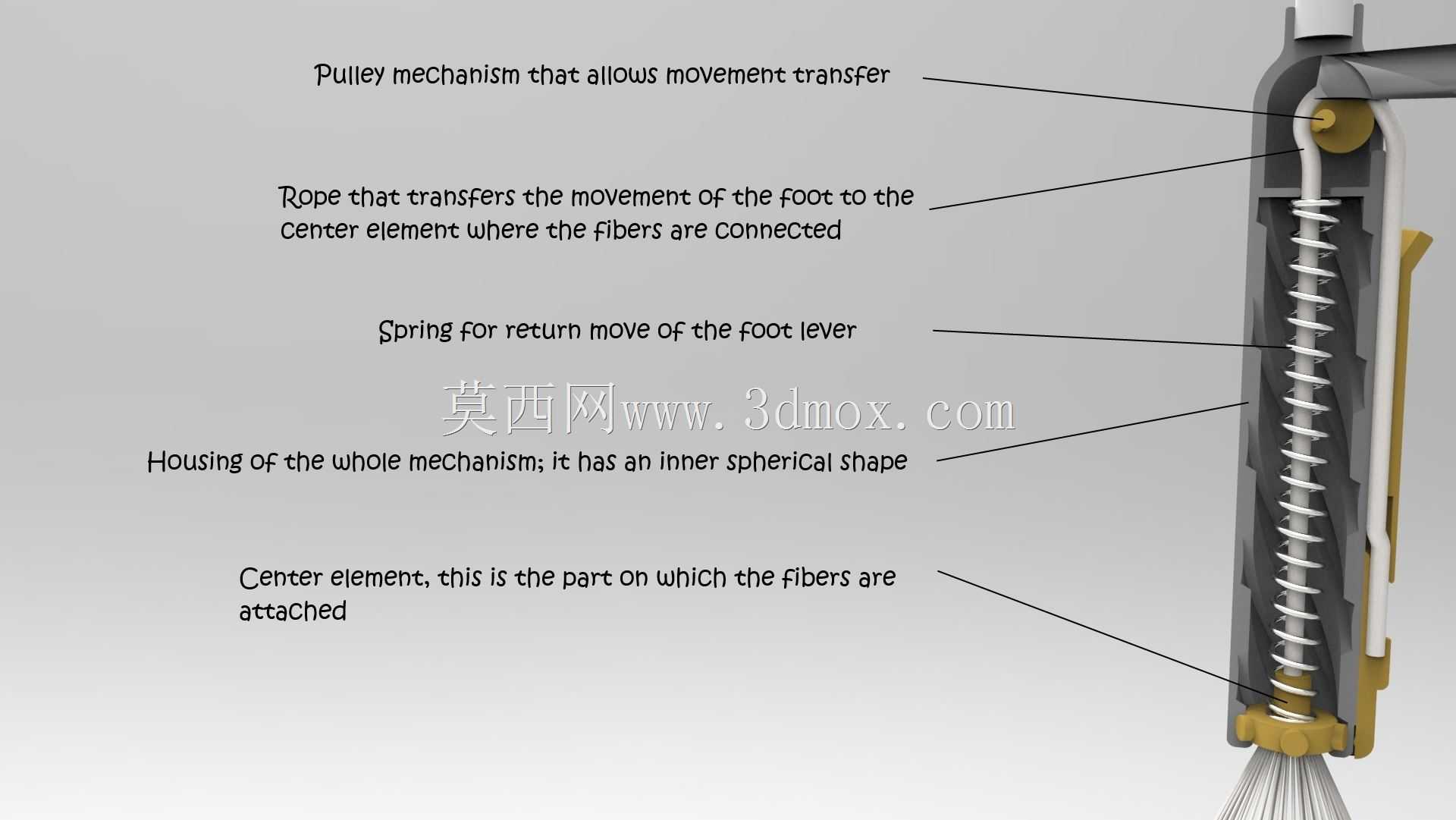

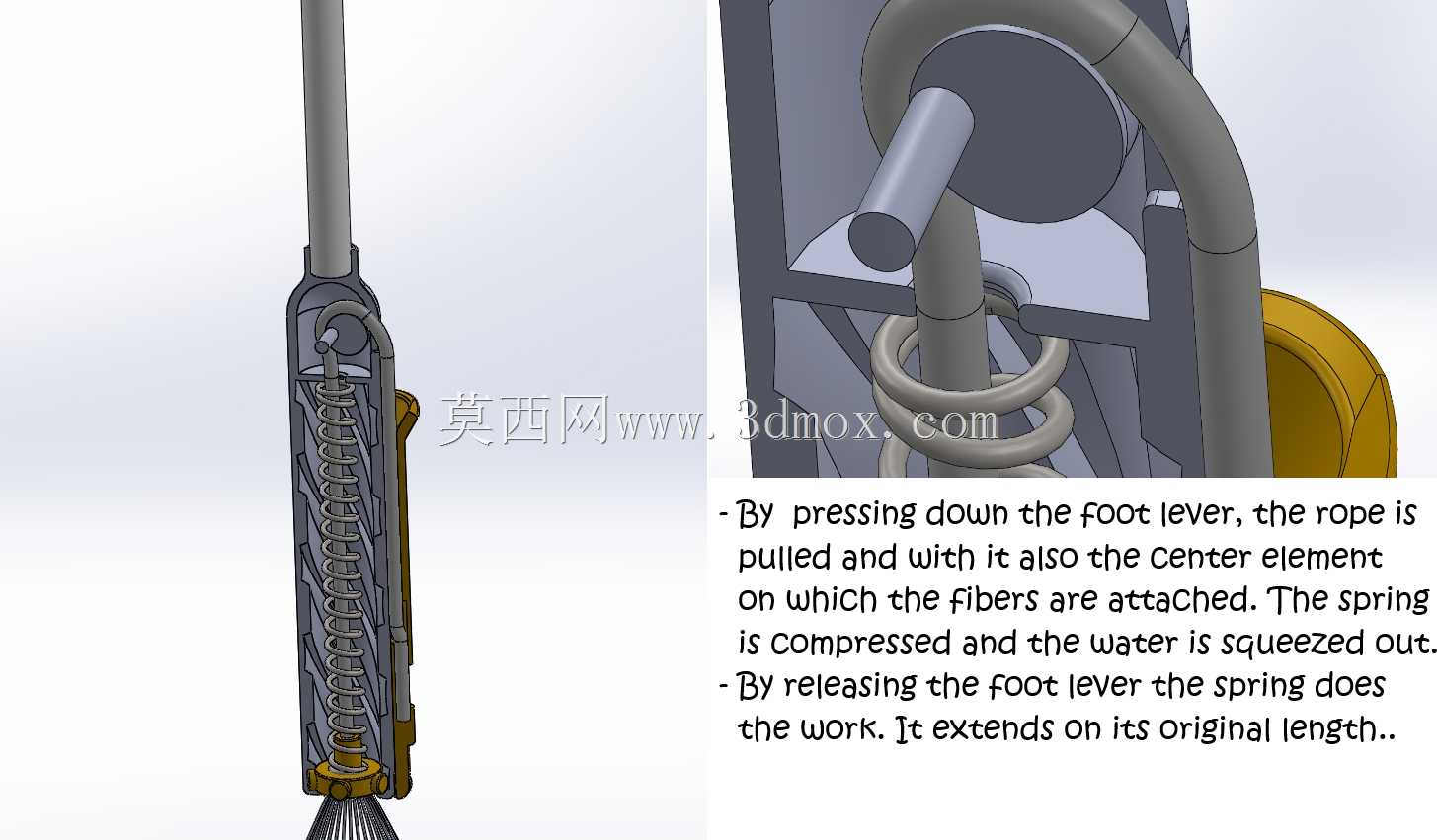

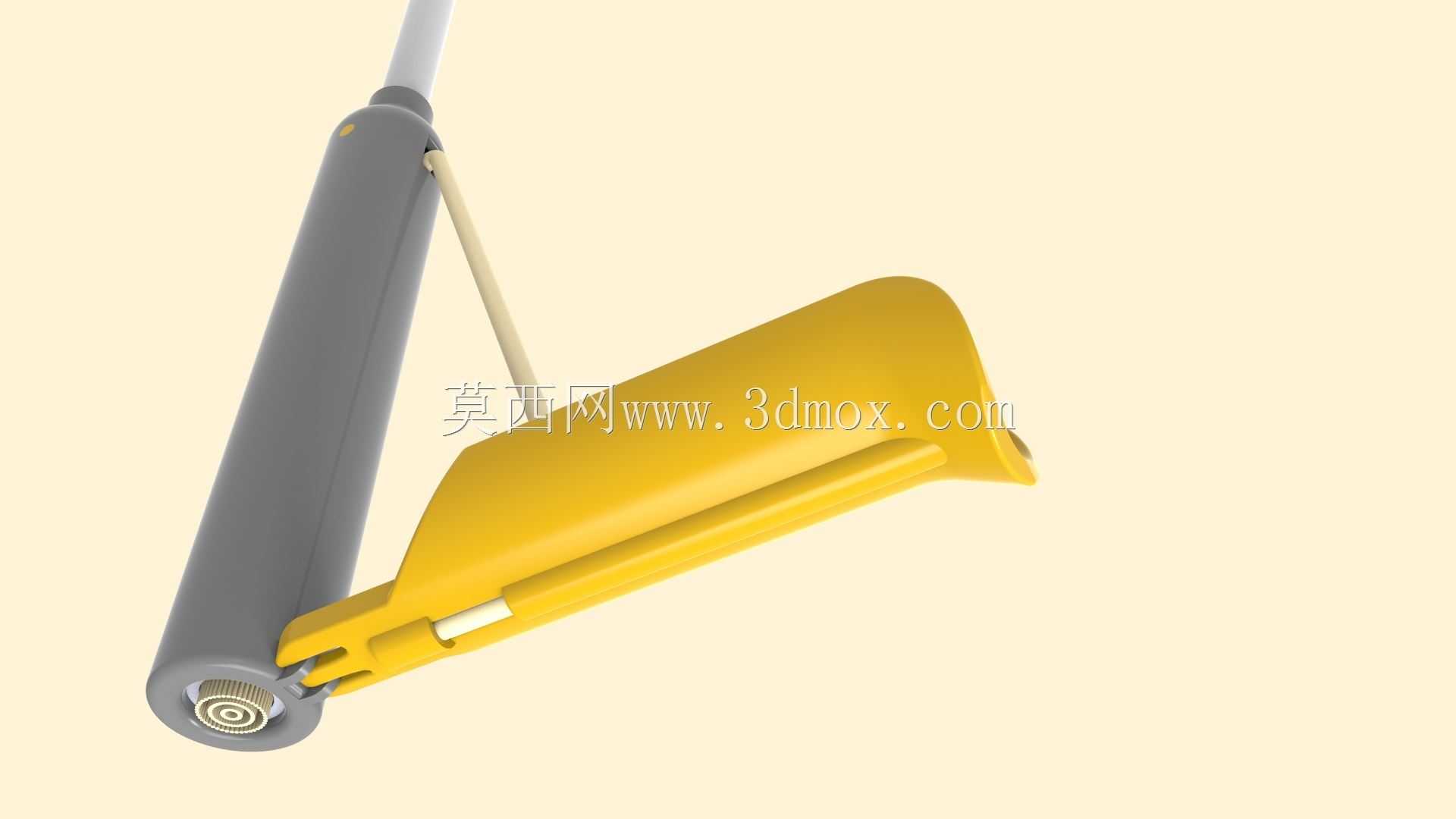

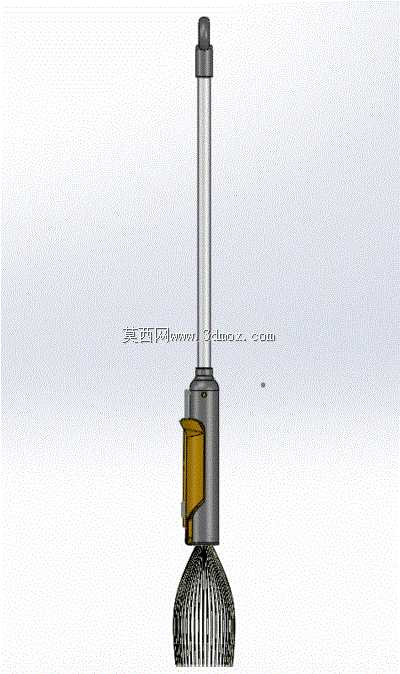

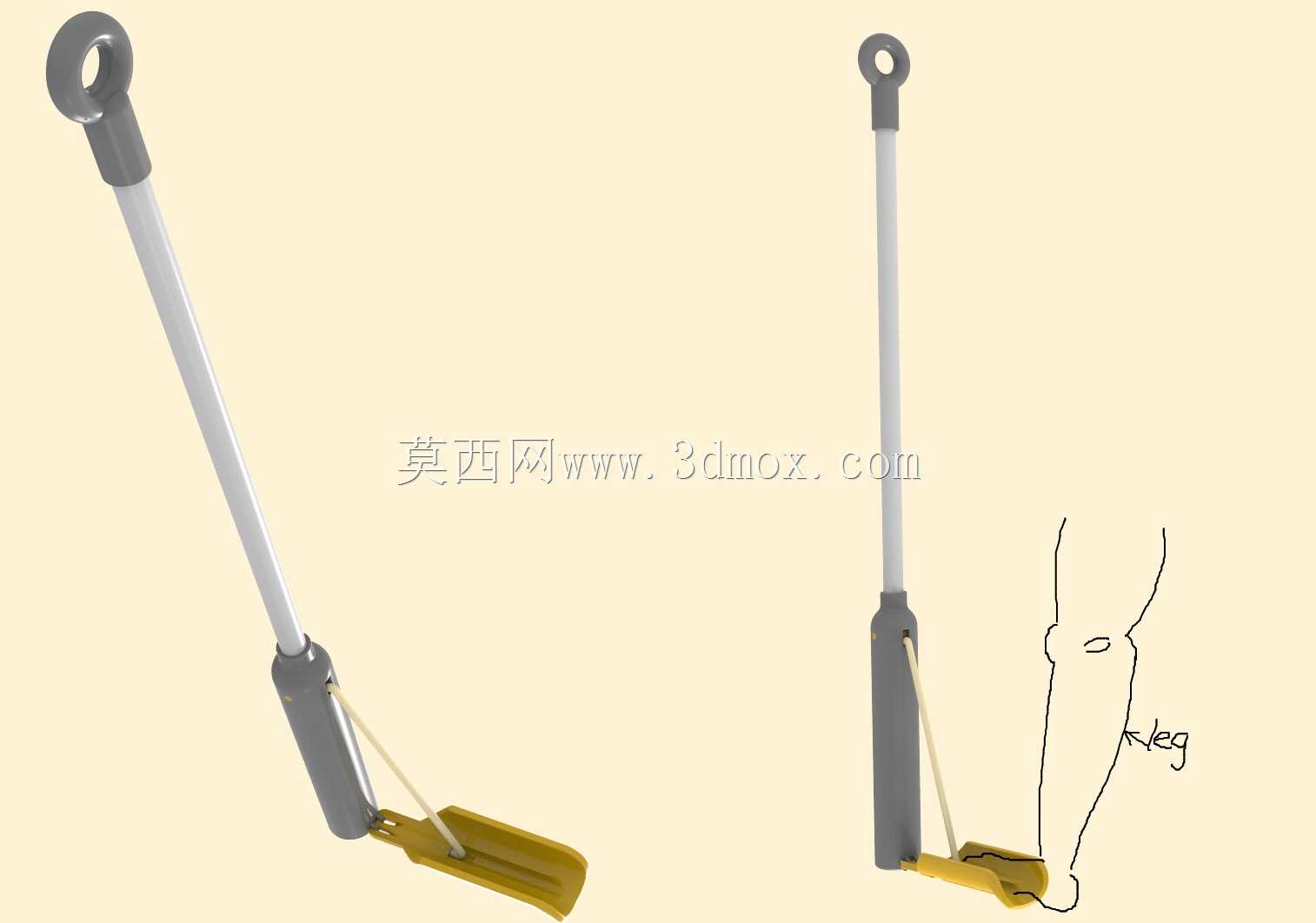

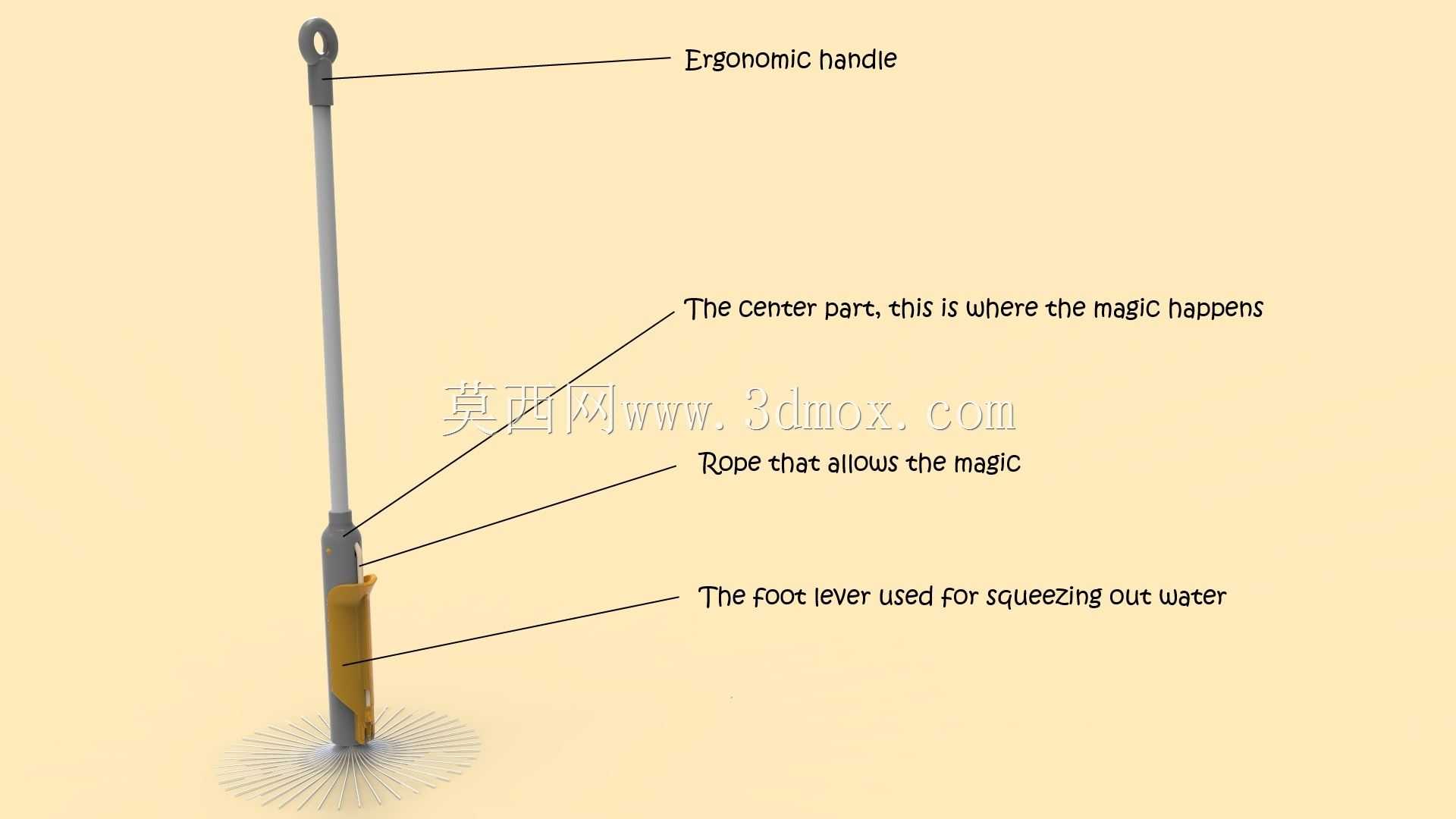

　　这款脚踏驱动的挤水清洁器具，核心解决传统平拖、旋转拖挤水时需要弯腰发力、手部沾污的使用痛点，适配家庭日常地面清洁、商用物业公共区域保洁、小型服务场所日常清扫等多类场景，尤其适合需要高频次清洁拖布、单次清洁覆盖面积较大的作业环境。从结构设计逻辑来看，整机采用长杆立式布局，握持段做了适配人手抓握的柱形收窄设计，作业时握持高度适配多数成年人站立操作的手臂自然下垂高度，无需刻意抬臂或弯腰即可完成拖行动作。传动部分采用内部牵引绳搭配底部脚踏杠杆的组合方案，区别于市面上常见的手压旋转、侧边手拧挤水的结构，使用者站立时用脚踩下底部的脚踏杠杆，直线下压力通过内部牵引绳传递到拖头连接的中心元件，带动中心件向上提拉，

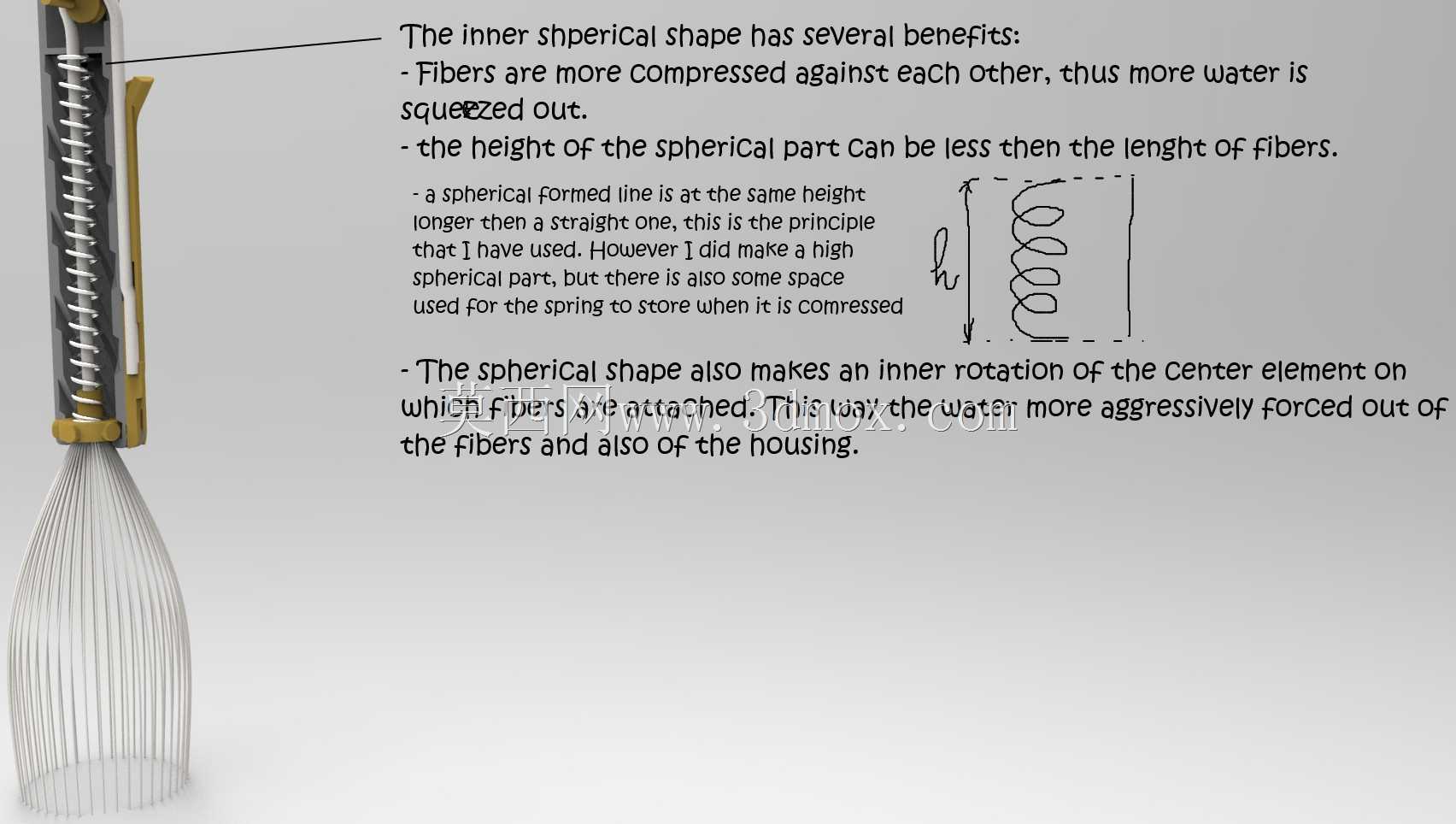

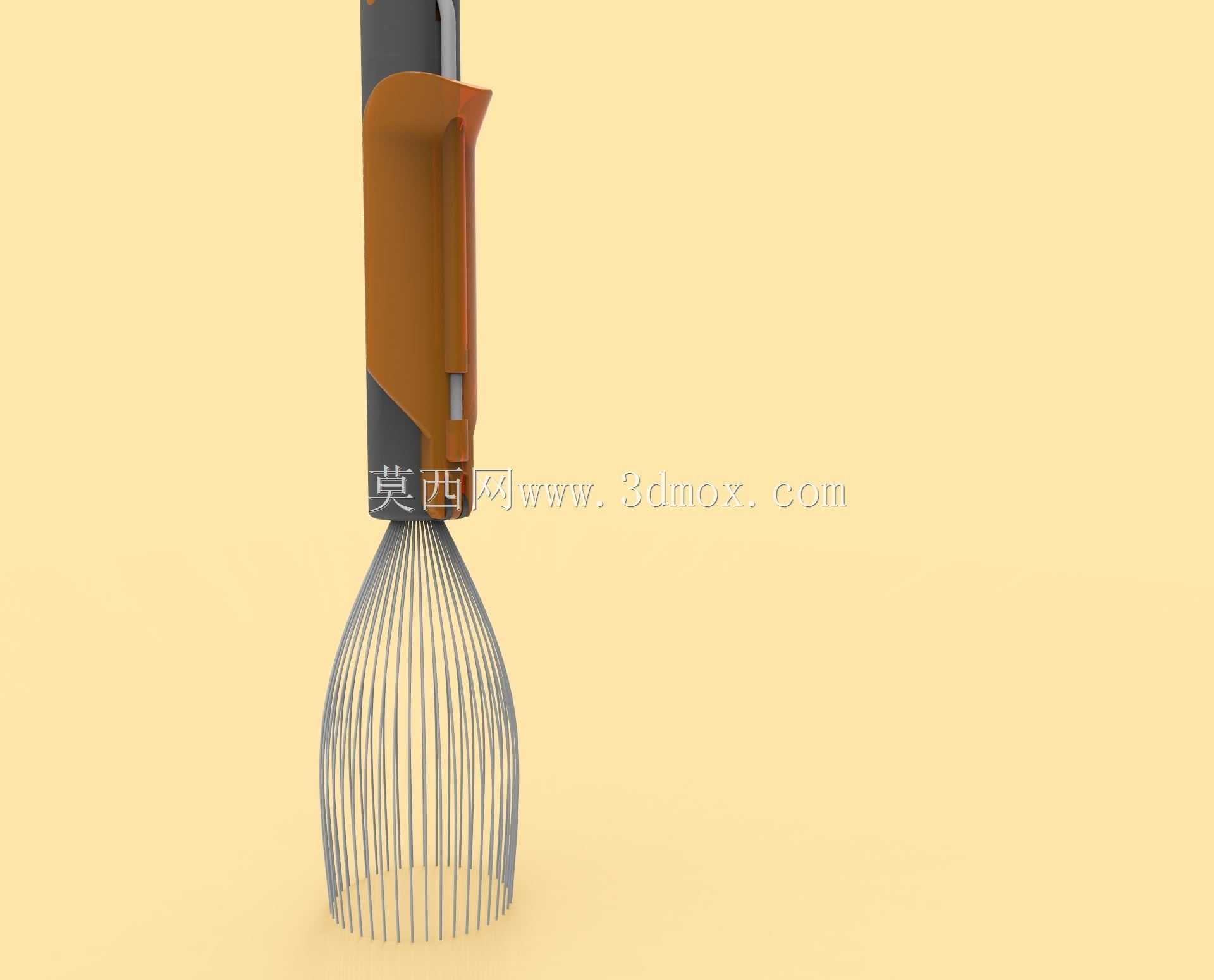

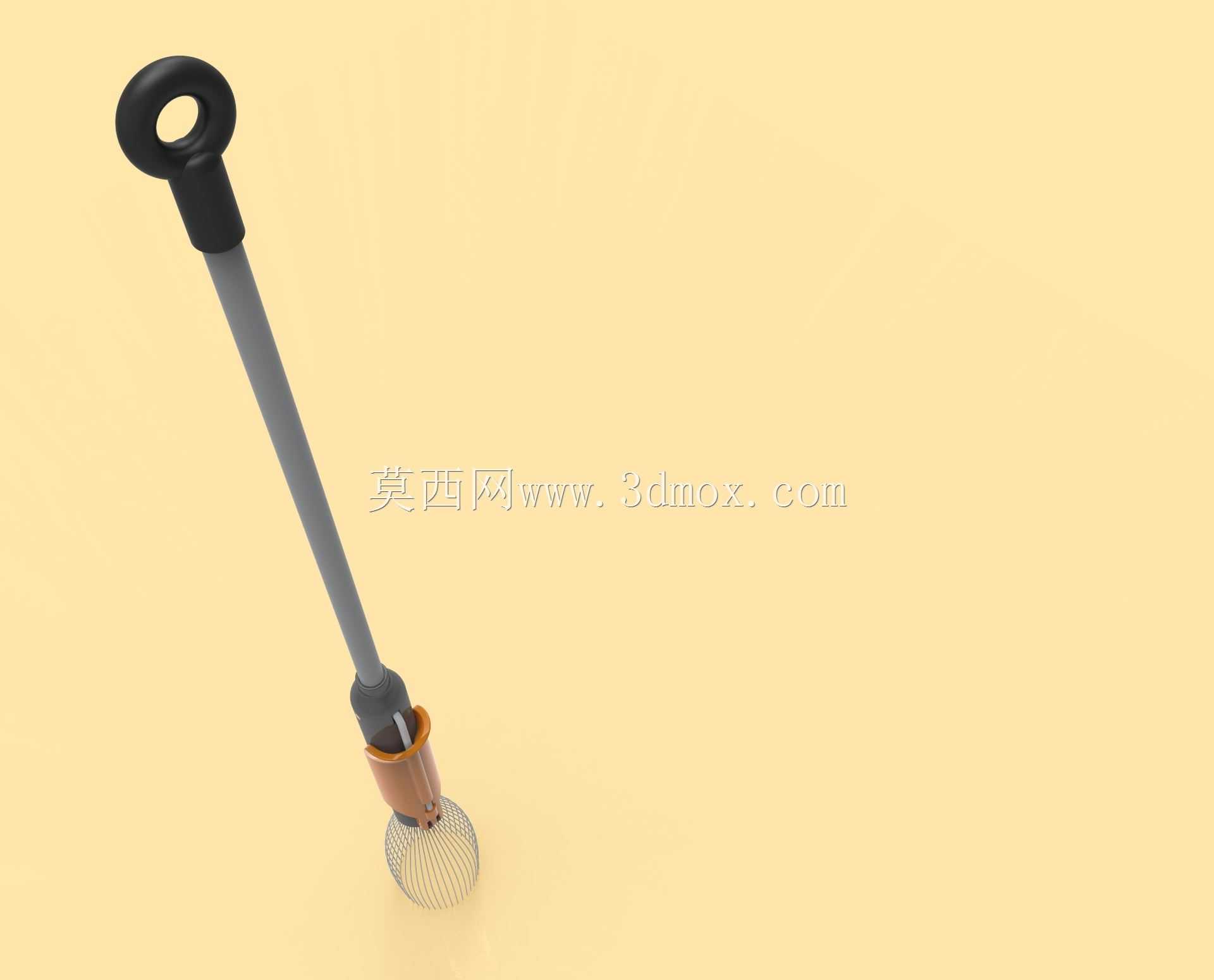

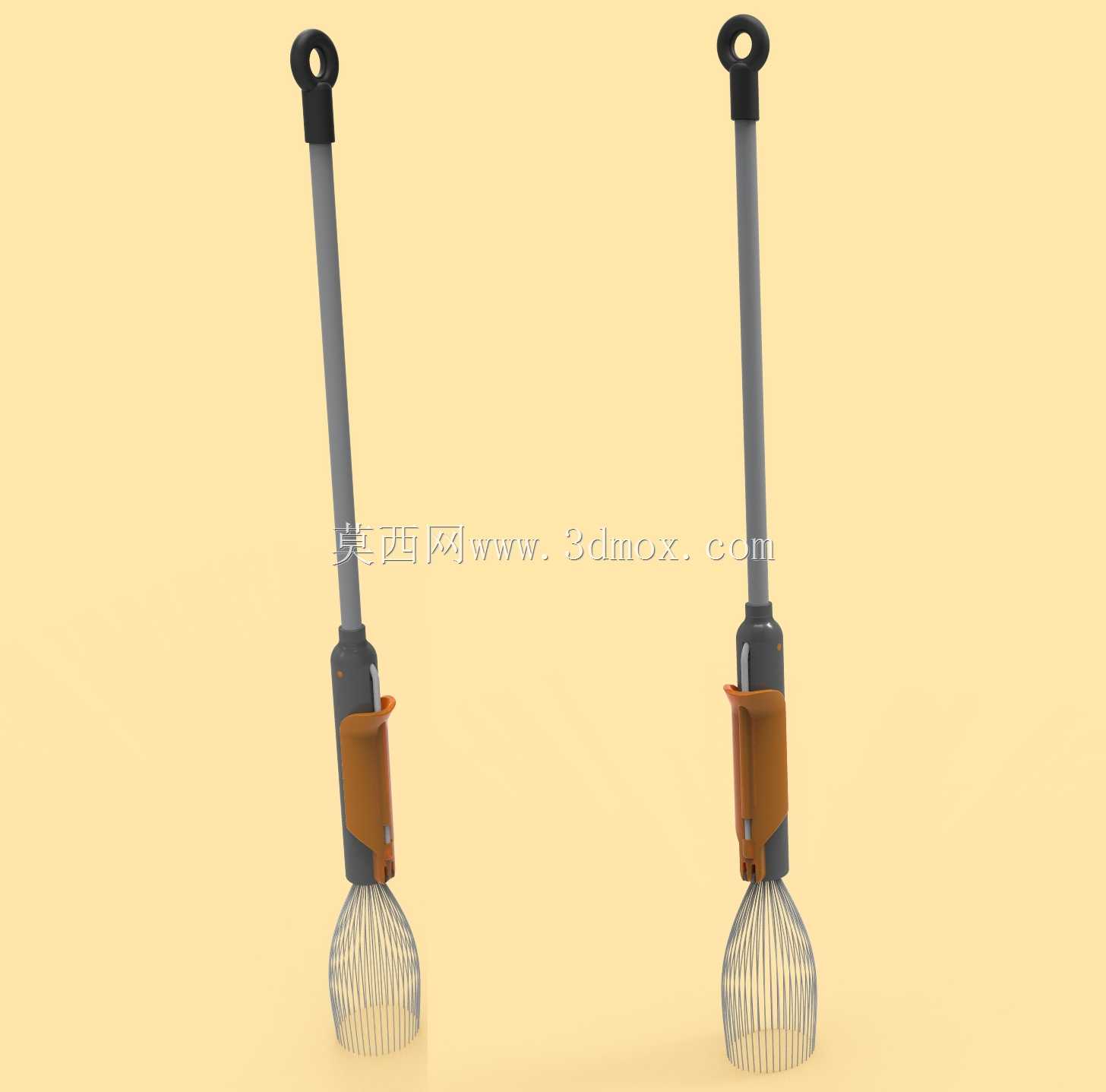

　　将附着在拖头上的纤维束收拢压入拖头上方的球形镂空壳体内，通过镂空格栅的挤压作用排出纤维内吸附的污水，整个挤水动作全程无需手部接触拖布，也不需要弯腰操作，腿部发力的模式相比手臂发力更适合长时间作业，能有效降低清洁人员的劳动强度。拖头部分采用密集纤维束排布，接触地面的端面做了圆弧过渡，能够适配瓷砖、木地板、水磨石等多种硬质地面，不会刮伤地面涂层，同时纤维束的间隙能够留存适量清洁液，带水拖地时不会出现水流四溢的情况。整机的安装边界适配常规家用清洁工具的收纳空间，长杆部分可做分段拆卸，闲置时拆分后可放入储物柜、阳台清洁工具收纳区，不会占用过多竖向空间。结构设计上做了运动干涉规避，脚踏杠杆的活动行程做了限位设计，

　　踩下到最大行程时牵引绳的拉力处于材料许用应力范围内，不会出现绳体崩断、中心件超行程脱出的问题，球形挤压壳体的镂空间隙做了尺寸优化，既能保证挤水时污水快速排出，又不会让纤维束从间隙中脱出导致卡滞。握持杆与拖头的连接部位做了周向转动结构，拖行时可以灵活调整拖头方向，适配家具边角、墙角等狭窄区域的清洁作业，相比传统固定式拖头的清洁覆盖死角更少。
