长杆式手动清洁挤压拖把结构设计

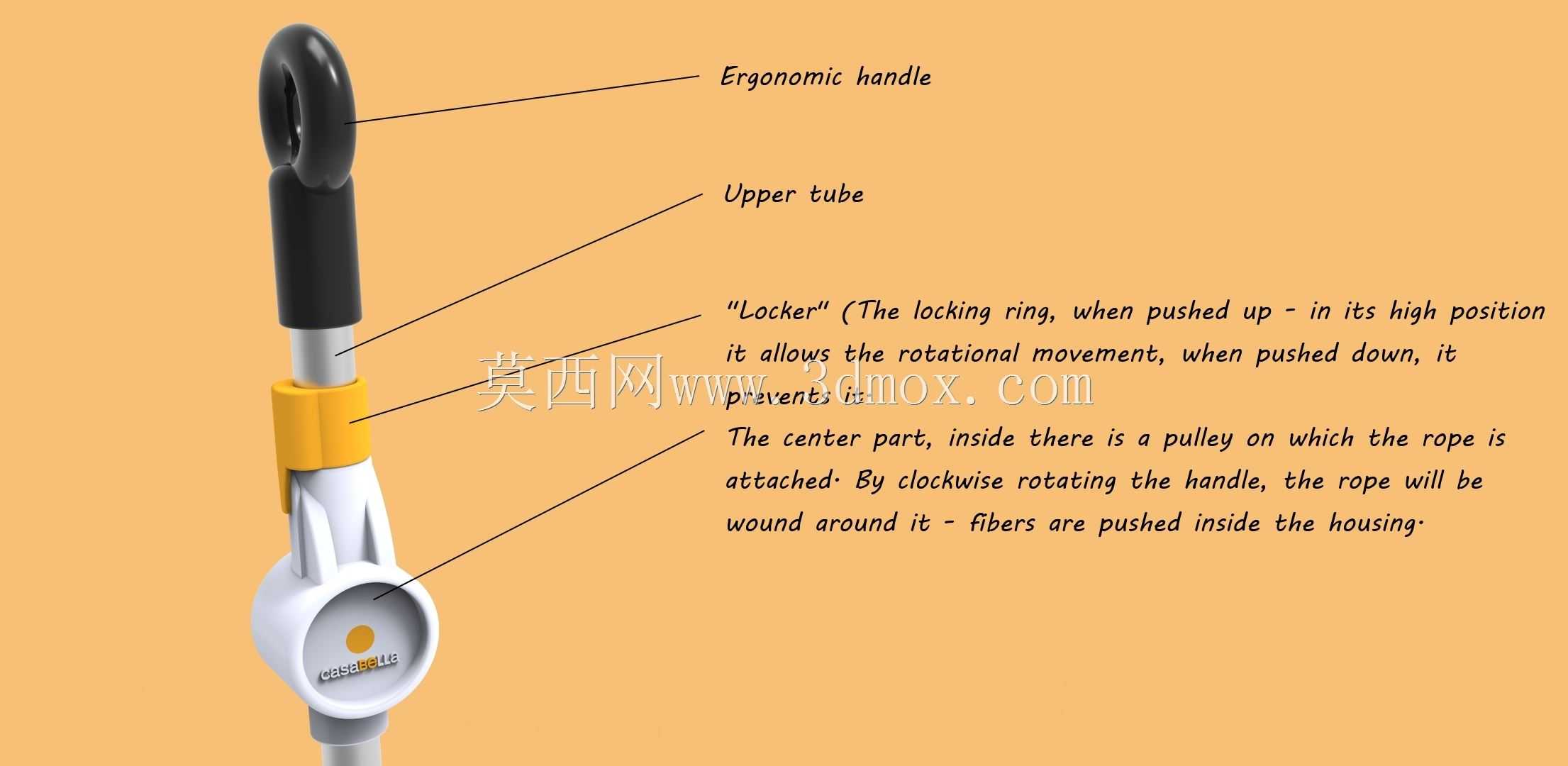

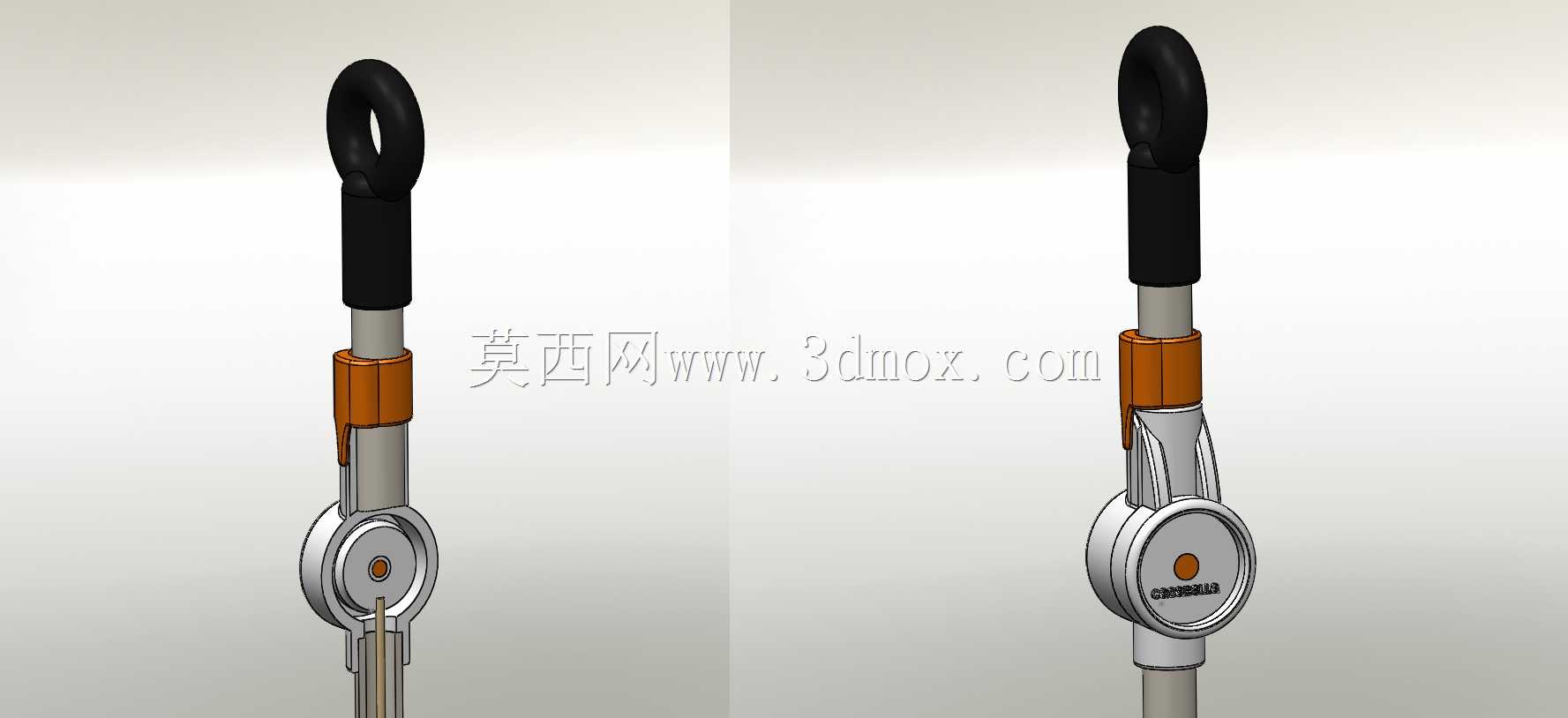

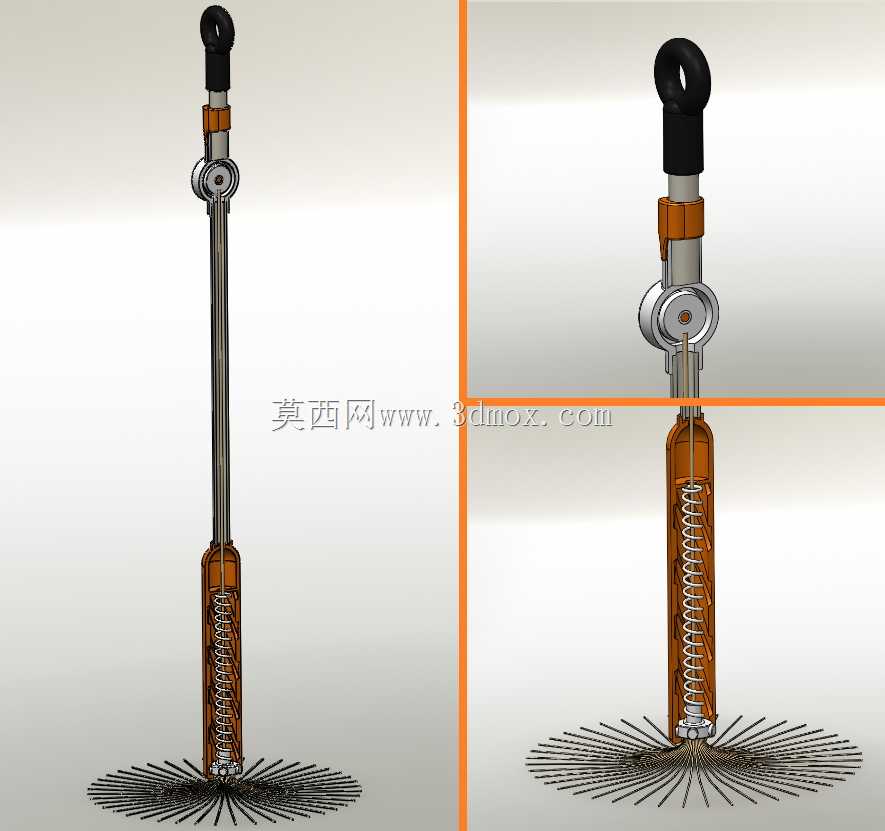

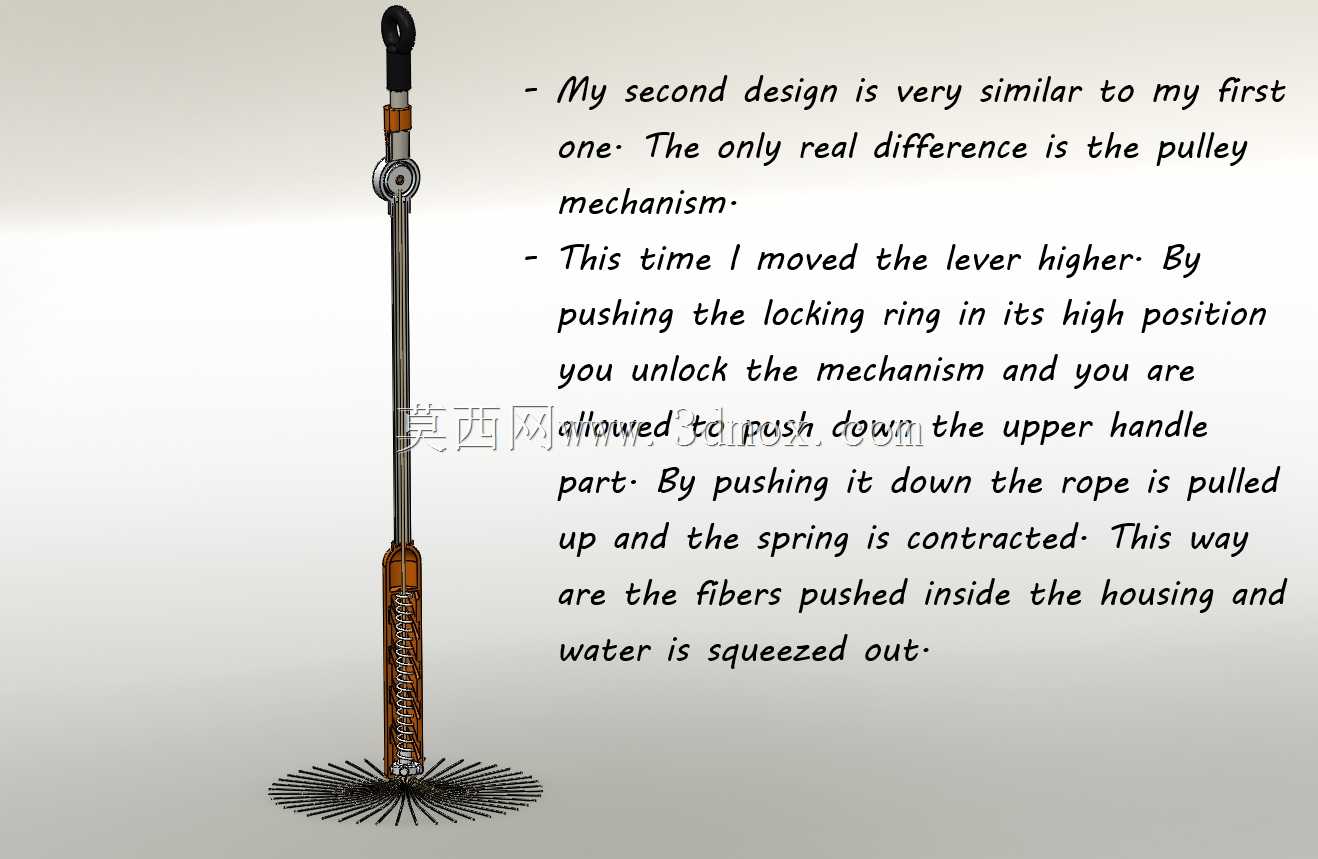

　　这款手动挤压清洁工具主要面向商用保洁、日常家居清洁场景，可用于硬质地面、瓷砖缝隙、卫浴区域的水渍、浮尘与轻度污渍清理，相比传统平板拖把，其自带的挤水结构无需额外搭配拖把桶挤水组件，能在狭窄作业空间内完成拖头脱水操作，适配写字楼走廊、小户型厨卫、餐饮门店后场等对作业空间有约束的清洁场景。从功能实现逻辑来看，该结构将滑轮传动机构上移至杆体中上部位置，调整了弹簧收缩的触发方式，通过旋转上手柄即可带动内部牵引结构动作，驱动拖头部位的梳齿挤压组件收拢，对纤维拖头施加径向挤压力，快速挤出拖头内吸附的污水，整个操作过程无需手部接触拖头，能避免清洁过程中脏污沾附，降低保洁人员的作业接触风险。设计过程中特意规避了复杂螺旋曲面结构，

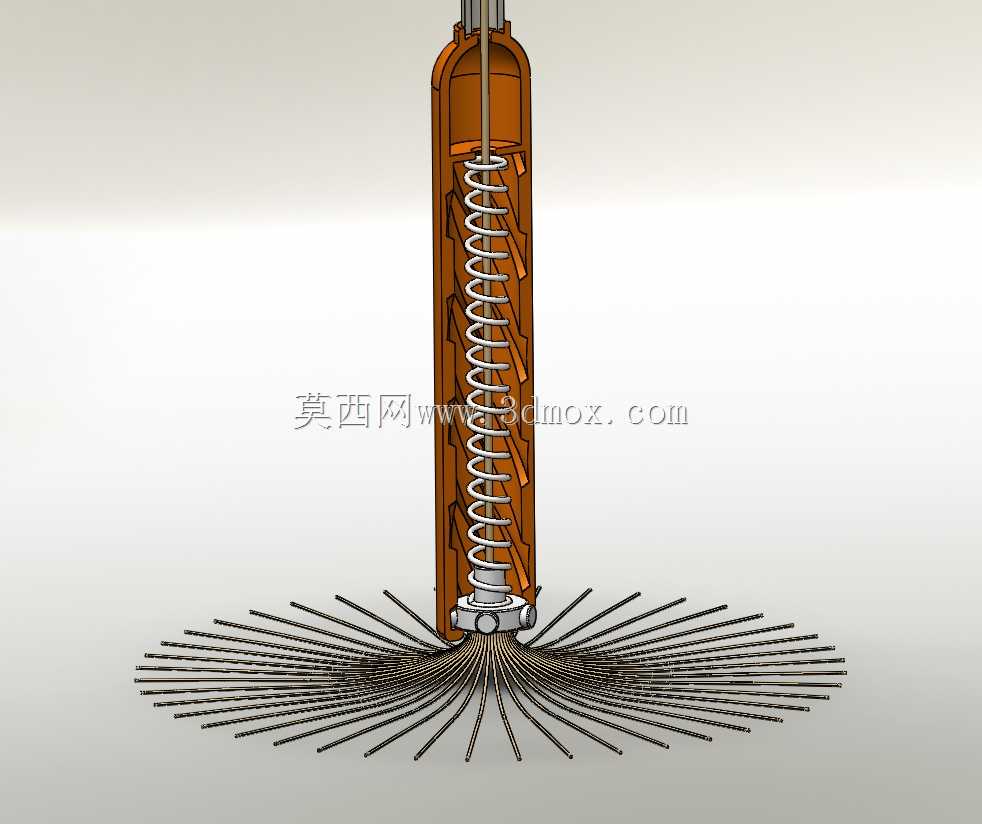

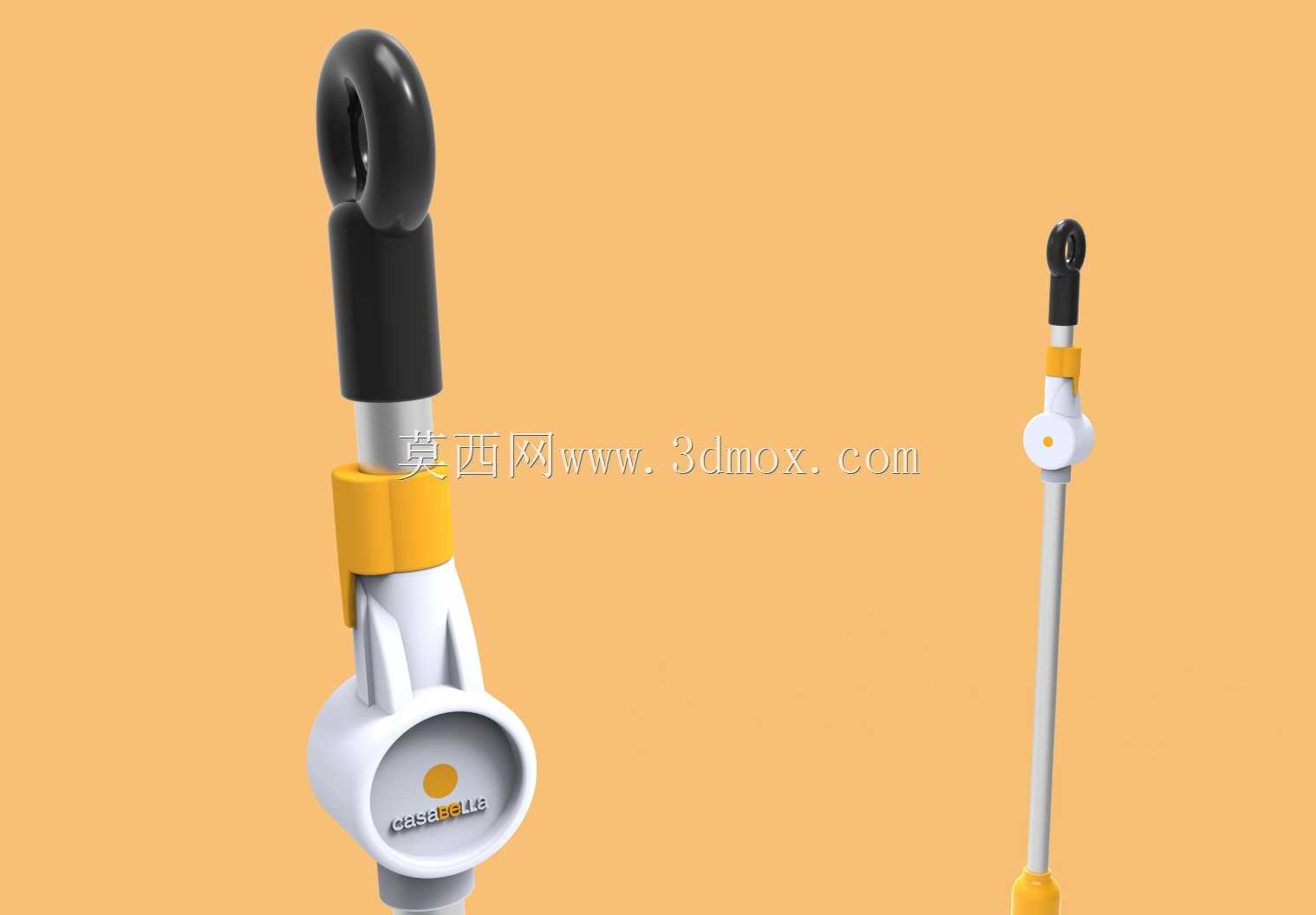

　　所有受力传动部件均采用直线型构型，在保证挤压力度均匀、脱水效果与螺旋结构方案持平的前提下，大幅降低了零部件的加工难度，注塑件可直接采用直线抽芯模具生产，金属杆件无需做复杂曲面铣削，能有效控制量产阶段的制造成本与装配公差累积。杆体采用分段式装配设计，上部握持区做了防滑纹理处理，中部传动段为薄壁金属圆管，兼顾结构强度与整体重量控制，下部连接段做了密封处理，避免清洁过程中污水渗入杆体内部腐蚀传动弹簧与牵引绳。拖头采用放射状纤维束排布，收拢挤压时梳齿结构可完全覆盖纤维束根部到端部的整个区域，挤水后拖头含水率可控制在适合干拖的区间，松开手柄后弹簧自动复位，拖头纤维束自然散开恢复蓬松状态，保证清洁时的接触面积。安装边界方面，

　　杆体总长度适配成年人站立操作的握持高度，无需弯腰即可完成地面清洁操作，拖头收拢状态下最大外径小于常规家用桶口直径，闲置时可倚靠墙角放置，也可搭配常规壁挂挂钩收纳，不占用过多储物空间。传动结构的牵引行程经过反复校核，旋转手柄的操作圈数控制在舒适区间，无需过大握力即可完成挤水动作，长期使用过程中弹簧疲劳寿命满足日常高频清洁的使用需求，牵引绳采用耐磨尼龙材质，避免反复拉扯出现断裂失效。
