家用多功能组合式引体向上健身架结构

　　这款组合式健身架主要面向家庭健身场景设计，可同时满足引体向上、俯卧撑、核心腹部训练等多种力量训练需求，无需额外搭配其他大型健身设备，就能覆盖上肢推力、上肢拉力、核心稳定三大类基础力量训练动作，适合空间有限的家庭健身区域、小型工作室角落布置。从结构设计逻辑来看，框架整体采用矩形管材搭建，主型材选用50x50规格、壁厚4mm的金属方管，整体框架自重约115kg，足够的自重可以保证训练过程中架体不会出现侧翻、移位的问题，无需额外打膨胀螺栓固定地面，对于租房场景、无法破坏地面装修的使用场景十分友好。框架的连接节点优先采用螺栓紧固的装配形式，而非满焊连接，这种设计一方面降低了个人制作者的加工门槛，不需要全套焊接设备就能完成组装，

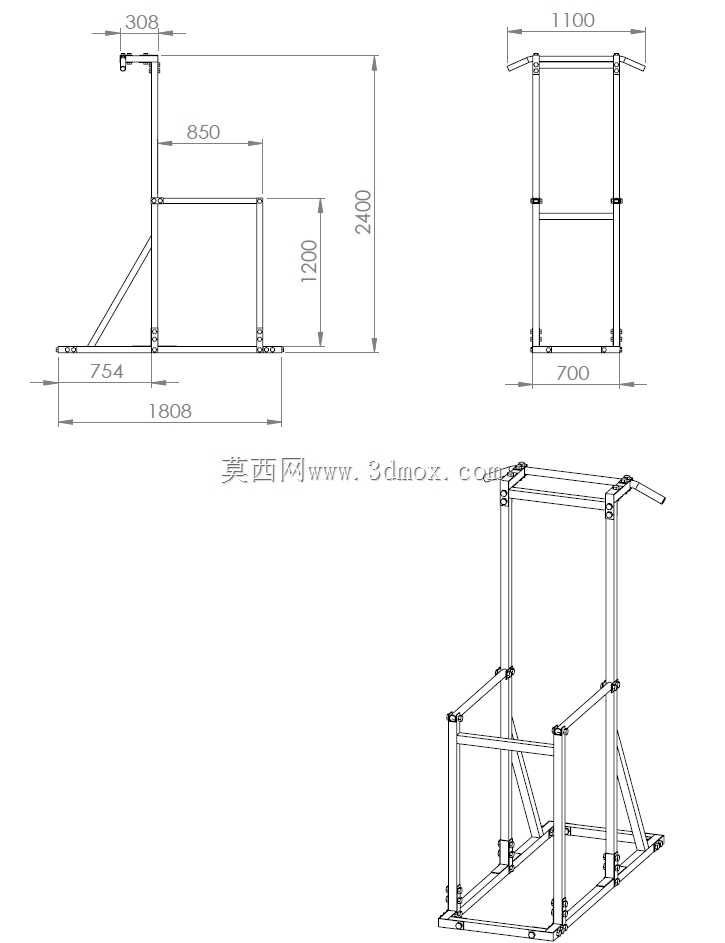

　　另一方面也方便后期拆解搬运、调整局部结构，如果使用者具备成熟的焊接加工条件，也可以将螺栓节点替换为焊接连接，进一步提升框架整体的刚性，消除螺栓连接可能存在的微小间隙晃动。从安装边界来看，框架底部为矩形落地支撑结构，前后左右的支撑脚向外延伸形成稳定的支撑面，上方的引体向上握把设置了多组不同握持角度的位置，既可以做正手宽握引体，也能满足窄握、对握的训练需求，下方的低位框架结构可以作为双杠臂屈伸、俯卧撑的支撑结构，中间的横向连接杆还可以搭配悬挂训练带、吊环等配件拓展更多训练动作。设计时充分考虑了不同身高使用者的适配性，上方握把的高度设置符合常规住宅层高的安装要求，不会出现顶部触碰天花板的问题，底部支撑框架的宽度预留了足够的训练活动空间，

　　做动作时不会出现磕碰架体的情况。整体框架没有多余的装饰性结构，所有管材的排布都围绕受力需求设计，斜向支撑筋布置在主立柱与底框架之间，用来抵消引体向上时产生的侧向弯矩，避免主立柱长期受力出现变形，所有管材的端面都做了封堵处理，避免尖锐边角划伤使用者，金属表面可根据使用需求做喷塑、镀锌等防锈处理，适配室内、半室外等不同放置环境。
