车床尾座高精度机械结构设计

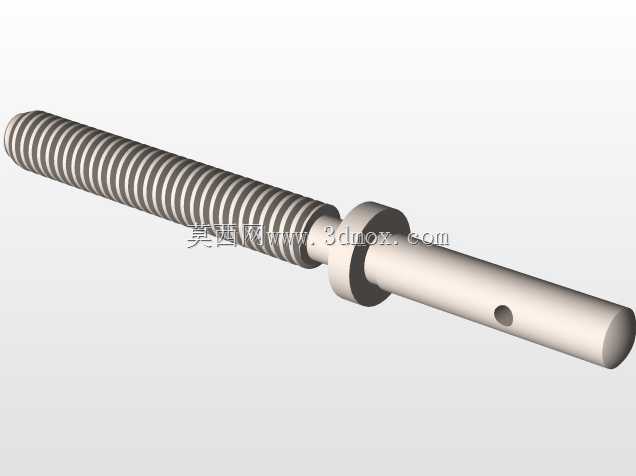

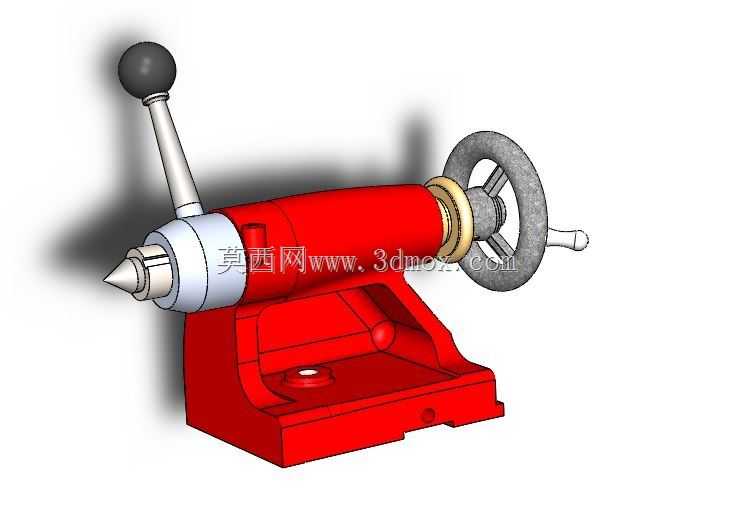

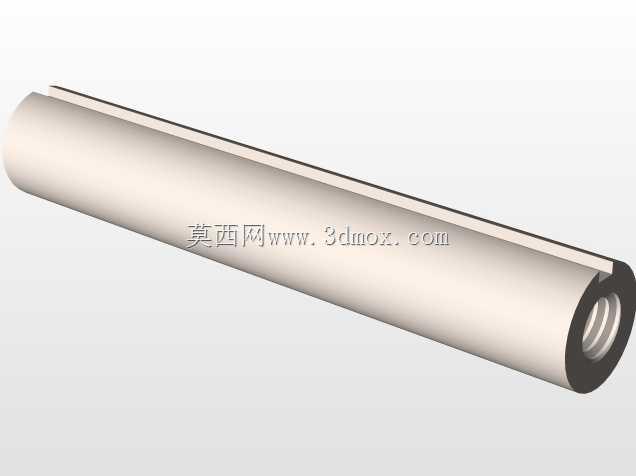

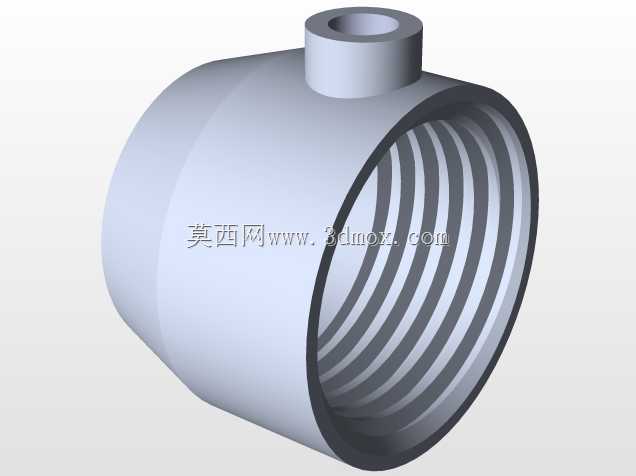

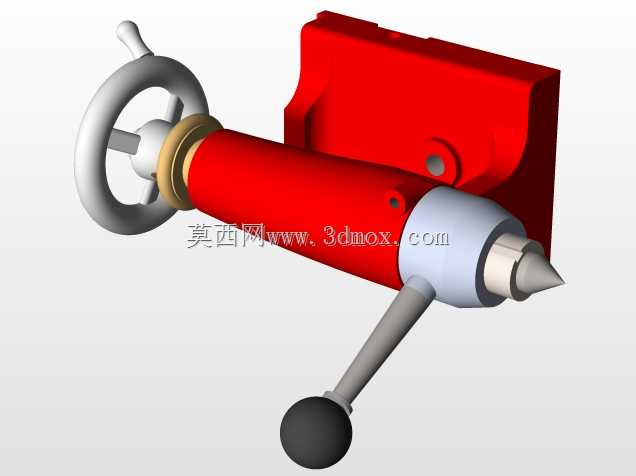

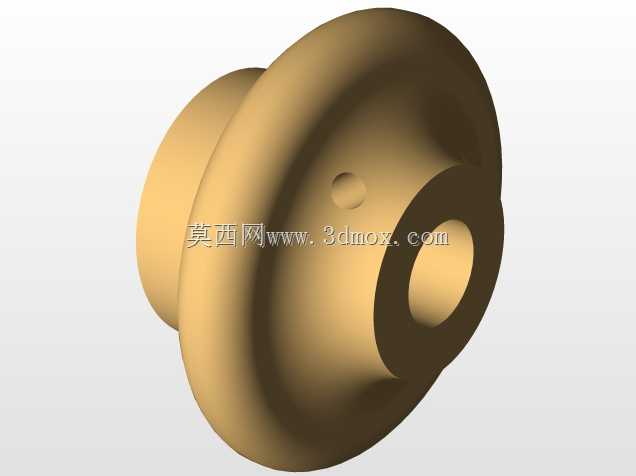

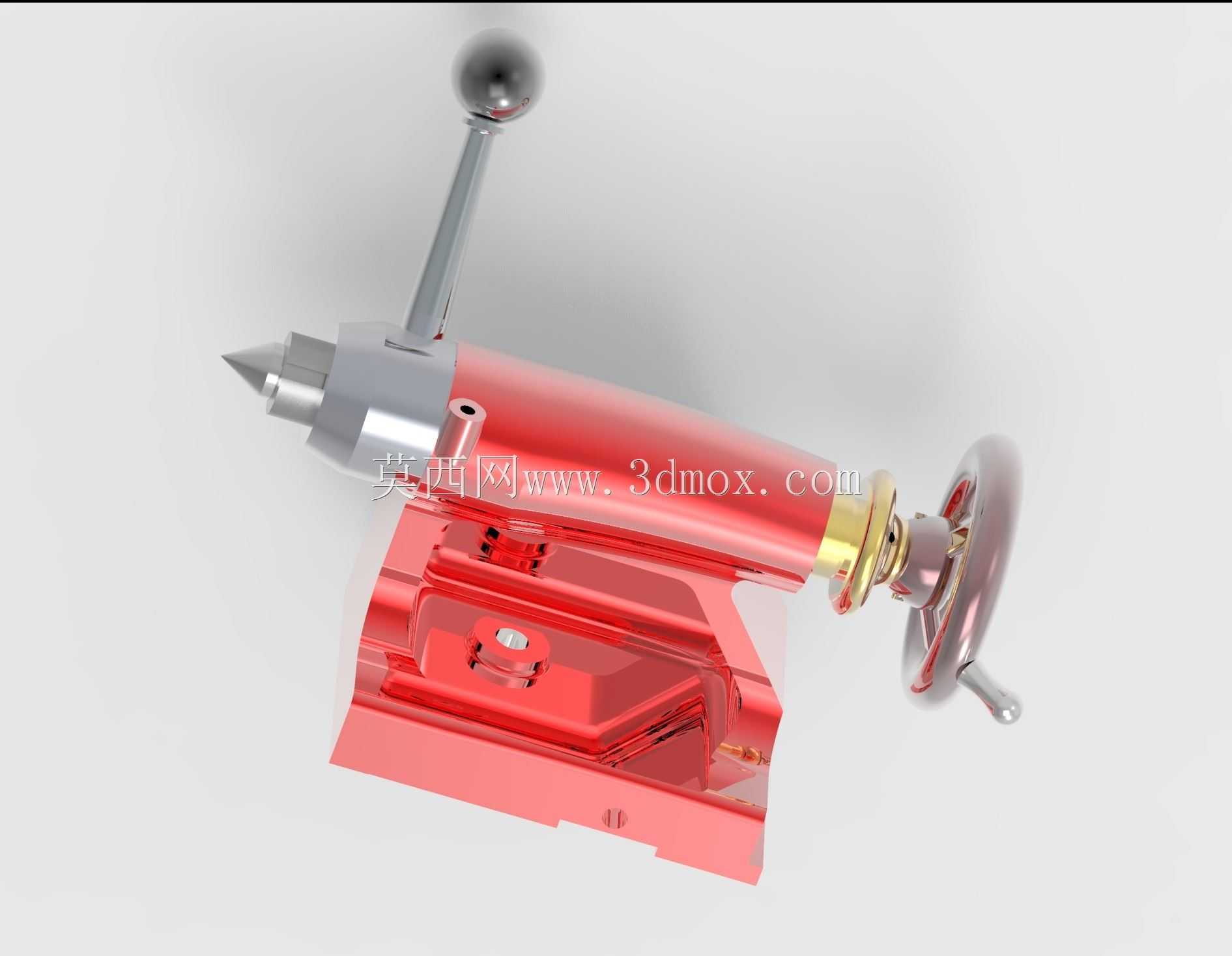

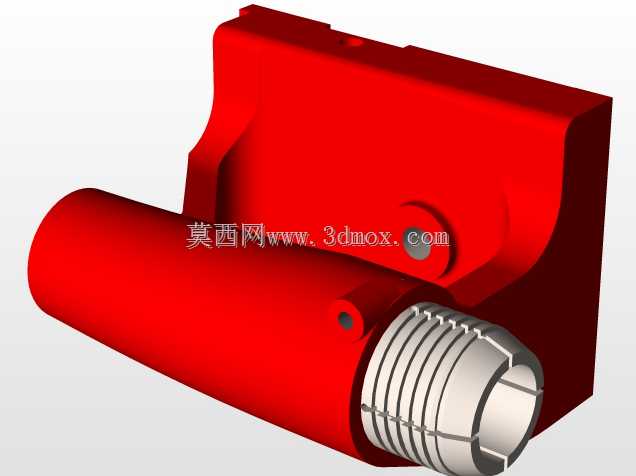

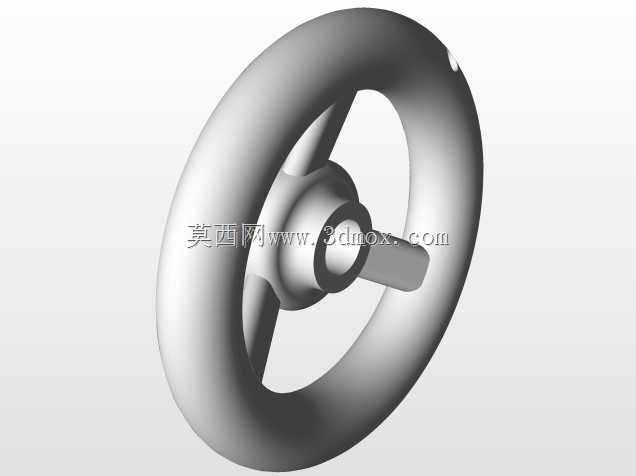

　　在普通卧式车床、数控车床的轴类、套类零件加工作业场景中，尾座是承担长工件轴向顶持、辅助支撑以及孔加工刀具装夹定位的核心功能部件，其结构刚性、定位精度直接影响工件加工的形位公差与切削过程稳定性。该尾座结构采用经典的分体式布局，下部为可沿床身导轨滑动的底座，上部为集成套筒、主轴顶尖、进给手轮、锁紧机构的尾座本体，底座与本体之间设置有横向偏移调节结构，可在车削小锥度长工件时完成尾座中心的微量偏移调整，适配锥面加工的工艺需求。从功能实现逻辑来看，尾座的核心运动单元为沿本体轴向滑移的套筒组件，套筒前端采用莫氏锥孔设计，可适配安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，满足不同工序的使用需求；套筒的轴向进给通过尾部手轮配合丝杠螺母副驱动，

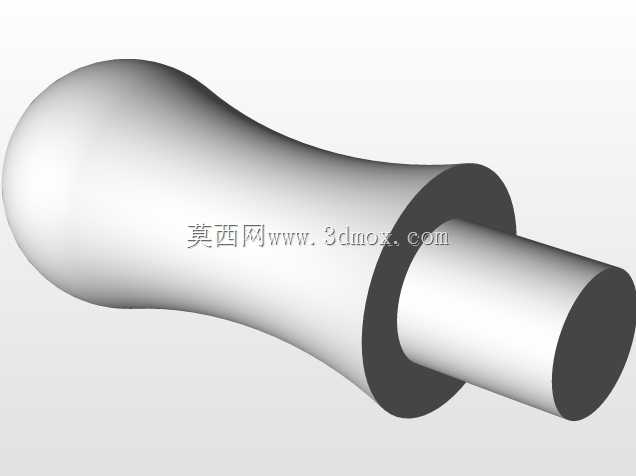

　　手轮侧设置有刻度环，可实现进给量的精准控制，满足钻铰工序的深度尺寸控制要求。锁紧机构分为两套独立单元，一套用于套筒进给到位后的轴向锁止，避免切削过程中套筒受轴向切削力窜动，另一套用于尾座整体在床身导轨上的位置锁紧，完成工件装夹后可将尾座牢牢固定在床身指定位置，抵消粗加工时的大轴向切削载荷。设计过程中重点考量了运动副的耐磨性能与配合间隙控制，套筒与本体孔之间采用高精度间隙配合，配合面设置有润滑油槽，可通过定期注油降低长期往复运动的磨损量，保证长期使用后的定位精度保持性；底座与床身导轨的配合面采用刮研工艺适配，保证接触刚度，避免重载切削时尾座出现低头或偏移问题。安装边界方面，该尾座的底座导轨适配尺寸对应常规中型卧式车床的床身导轨规格，

　　安装时需保证尾座套筒轴线与车床主轴轴线的同轴度误差控制在0.02mm以内，偏移调节机构的调节行程可满足常见锥度工件的加工偏移量需求，锁紧手柄的操作空间预留充分，不会在操作时与床身、刀架组件发生运动干涉。顶尖部分的顶持力可通过进给手轮的操作力矩控制，针对不同材质、不同重量的工件可灵活调整顶紧力，避免顶持力过大导致工件弯曲变形，或是顶持力不足导致加工过程中工件飞出的安全隐患。整体结构的受力路径经过优化，轴向切削力可通过套筒、本体、底座直接传递到床身导轨，避免内部薄弱零件承受额外载荷，有效提升部件的整体使用寿命。
