循环滚子式自行车传动链条结构设计

　　日常接触的两轮代步、运动自行车中，链条是核心传动副的关键组成部分，这套循环滚子链的结构设计，完全围绕自行车传动系统的实际工况展开。从应用场景来看，这类链条不仅适配普通城市通勤自行车，也能满足山地车、公路车等不同车型的动力传递需求，工作时需要承接脚踏曲柄输出的扭矩，通过链节与前后链轮的精准啮合，将人力平稳传递至后轮驱动结构，过程中要应对不同骑行路况下的载荷波动，比如爬坡时的瞬时大扭矩、颠簸路面的横向窜动，都要求链节具备足够的连接强度与活动余量。

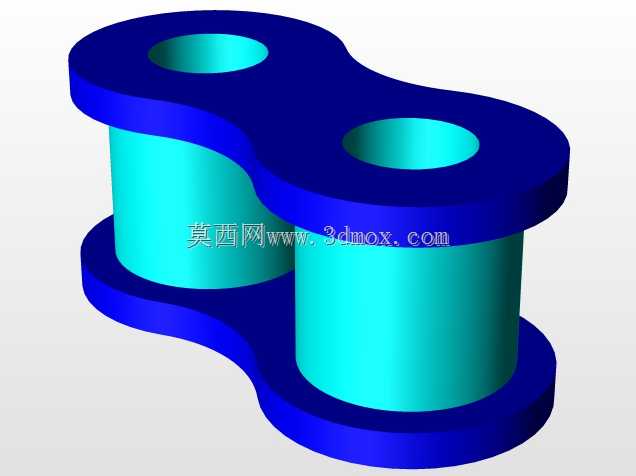

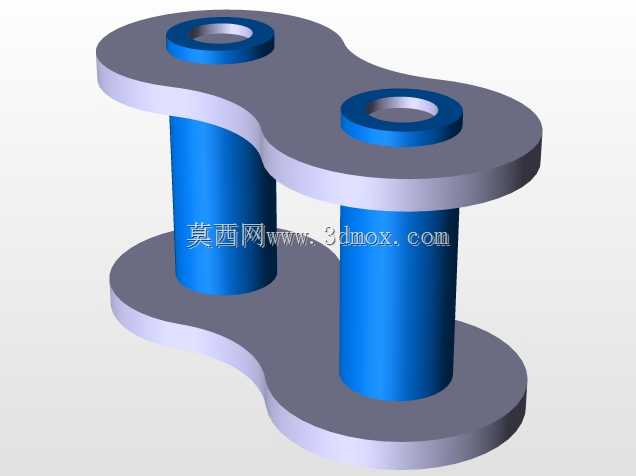

　　设计过程中首先要考虑的是链节的铰接灵活性，内外链板采用交替叠合的装配方式，销轴将相邻链节串联后，滚子可以在套筒上自由转动，当链条与链轮齿啮合时，滚子的滚动接触能大幅降低啮合过程中的摩擦损耗，减少链轮齿面的磨损速率，延长整套传动系统的维护周期。链板的外形做了圆弧过渡处理，既避免了应力集中导致的链板断裂风险，也能减少链条运转过程中与周边部件的剐蹭概率，同时控制链节的整体重量，降低传动过程中的惯性阻力。

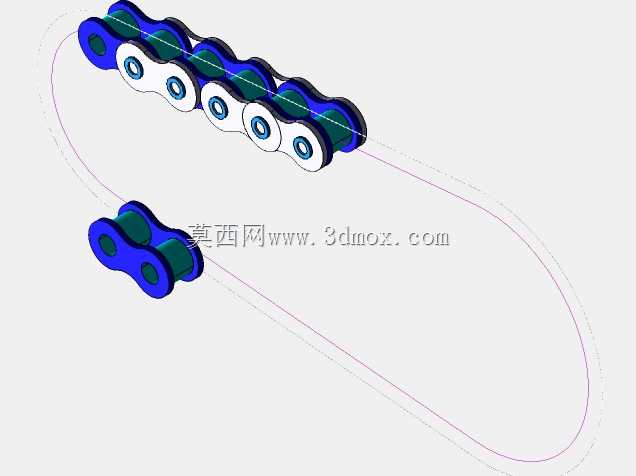

　　从安装边界来看，单节链节的节距尺寸严格匹配常规自行车链轮的齿距参数，装配时可以根据不同车型的轴距、链轮中心距灵活调整链节数量，通过专用工具拆卸销轴即可完成链条长度的适配，不需要额外定制特殊规格的连接件。链条整体形成闭环循环结构，运转时的弯曲半径适配前后链轮的分度圆尺寸，不会出现卡齿、跳齿的问题，链节之间的铰接间隙经过合理控制，既保证转向灵活，也不会因为间隙过大导致传动过程中出现明显的旷量，避免动力传递过程中的虚位影响骑行体验。

　　实际使用中，这套链条结构还兼顾了日常维护的便利性，链板表面的平整结构方便使用者定期涂抹润滑脂，滚子与套筒之间的间隙可以留存少量润滑介质，长时间运转也能保持较低的摩擦阻力，相比其他传动结构，这种滚子链条的传动效率更高，结构简单可靠，出现单节损坏时也可以单独更换损坏链节，不需要整体替换整套传动部件，大幅降低了使用维护成本。在建模过程中，每一处链板的开孔位置、销轴的配合公差、滚子的转动间隙都按照实际加工装配的要求做了参数化设定，完全可以直接用于结构验证、装配模拟或者相关教学演示场景。
