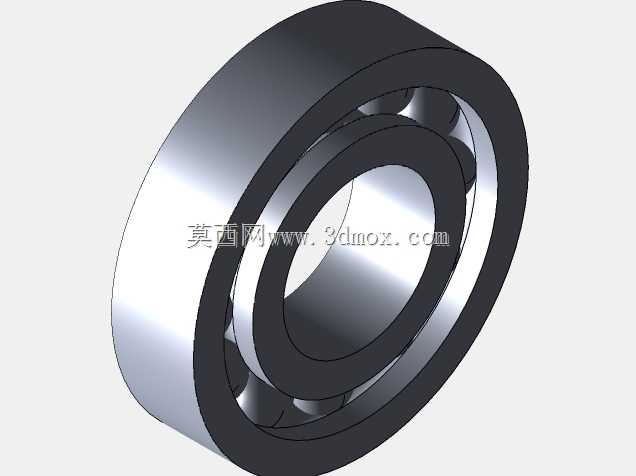

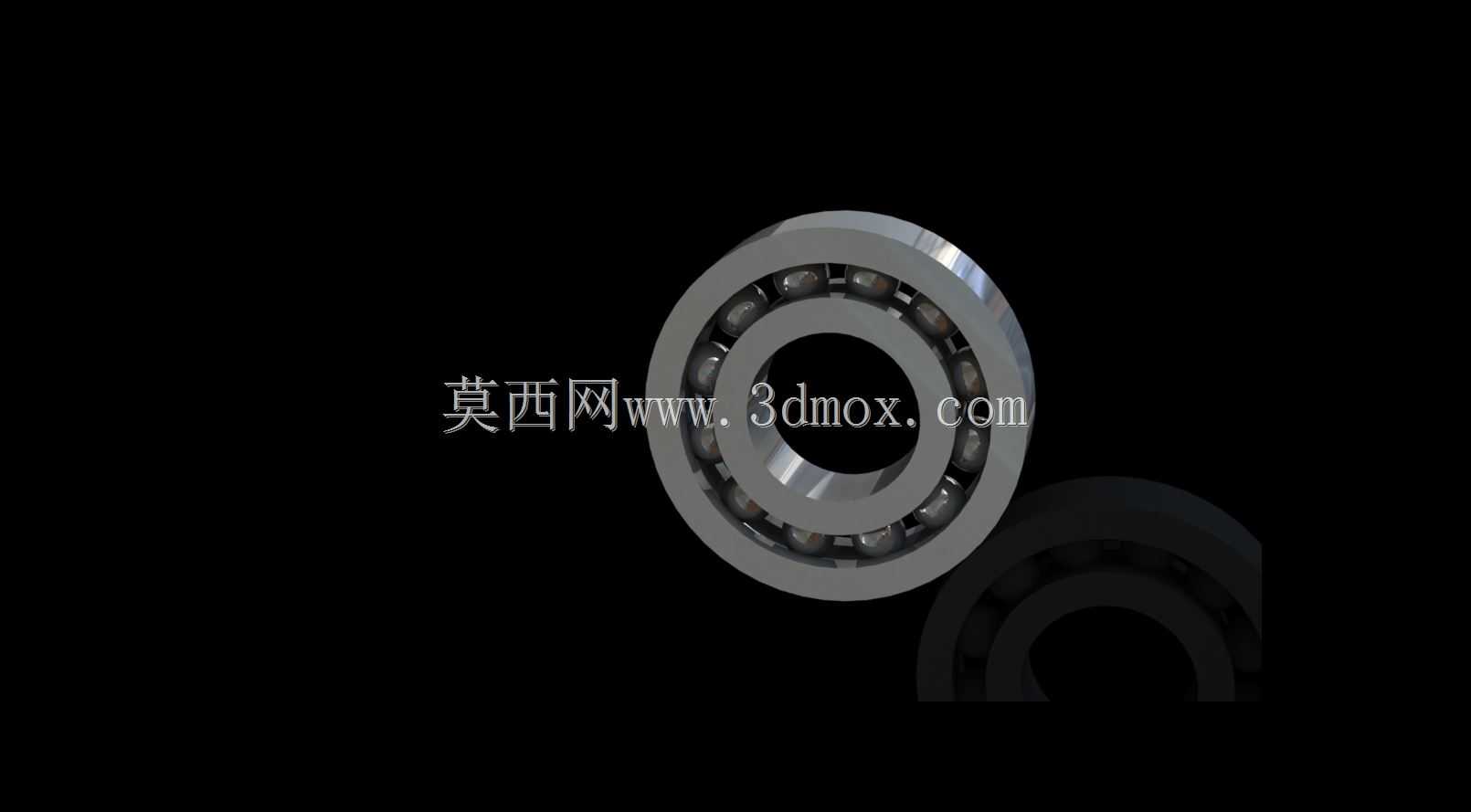

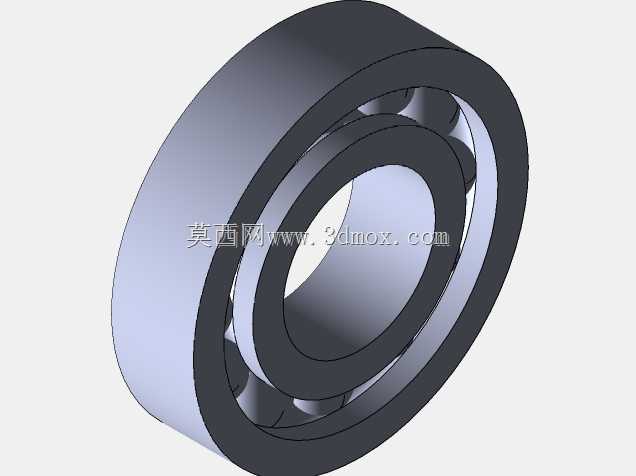

在各类旋转传动设备的结构设计中,径向轴承是承担径向载荷、约束轴系径向窜动的核心支撑部件,从普通的输送辊道、机床主轴到中小型电机的输出端、泵类设备的叶轮轴系,这类轴承的应用覆盖了绝大多数需要回转运动的机械结构场景。做这类零件的三维建模时,首先要明确实际安装的边界条件:轴承内圈与轴颈采用过盈配合,装配时需通过热装或者压装工艺完成贴合,内圈端面要贴合轴肩定位面,因此建模时内圈的倒角尺寸、定位端面的平面度公差都要在模型中体现,避免后续装配出现干涉;外圈与轴承座孔多采用过渡配合,方便后期维护拆卸,外圈的止动槽、密封槽结构也要根据实际使用工况做对应设计,比如粉尘较多的工况需要加装接触式密封圈,高速运转场景则要预留润滑脂的存储腔体。
从功能特性来看,这类径向轴承主要承受垂直于轴线的径向载荷,部分带密封结构的型号也可承受较小的双向轴向载荷,滚动体采用均匀分布的钢球,通过保持架分隔每颗钢球,避免运转过程中钢球之间直接接触产生摩擦磨损,建模时要严格控制钢球的中心圆直径、每颗钢球的等分角度,保证滚动体在滚道内的游隙符合设计要求,游隙过小会导致运转温升过高,游隙过大则会引发轴系跳动、降低回转精度。设计思路上,先通过旋转凸台命令完成内圈、外圈的基体结构,绘制滚道的圆弧截面时要保证滚道曲率半径略大于钢球半径,让钢球与滚道形成点接触状态,降低接触应力的同时保证运转灵活性;之后绘制单个钢球零件,通过圆周阵列命令完成所有滚动体的排布,再设计保持架的兜孔结构,
兜孔的直径要略大于钢球直径,预留出润滑脂的填充空间,保持架的壁厚要兼顾结构强度与轻量化要求,避免高速运转时保持架因离心力出现变形。实际选型建模时还要注意安装尺寸的匹配:轴肩的高度不能超过内圈的倒角高度,否则会导致轴承无法安装到位,轴承座孔的台肩高度也不能超过外圈的倒角尺寸,方便后期拆卸时使用拉马工具卡住轴承端面。这类轴承的三维模型在做设备整体装配时,还要配合考虑密封件、锁紧螺母、端盖的位置关系,预留出润滑通道的空间,保证后期运维时可以顺利补充润滑脂,延长轴承的整体使用寿命。
