固定式主销后倾角工业脚轮结构设计

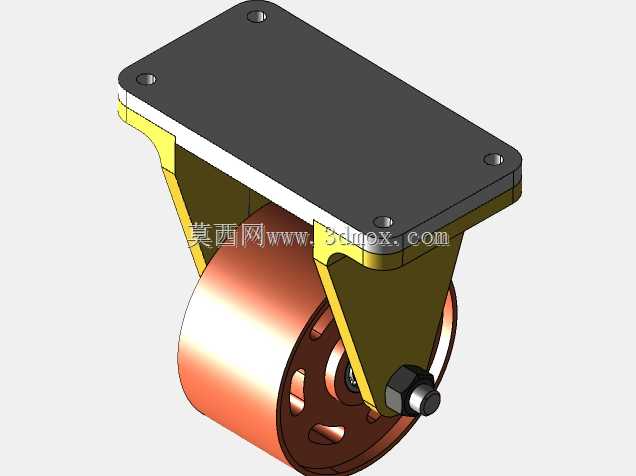

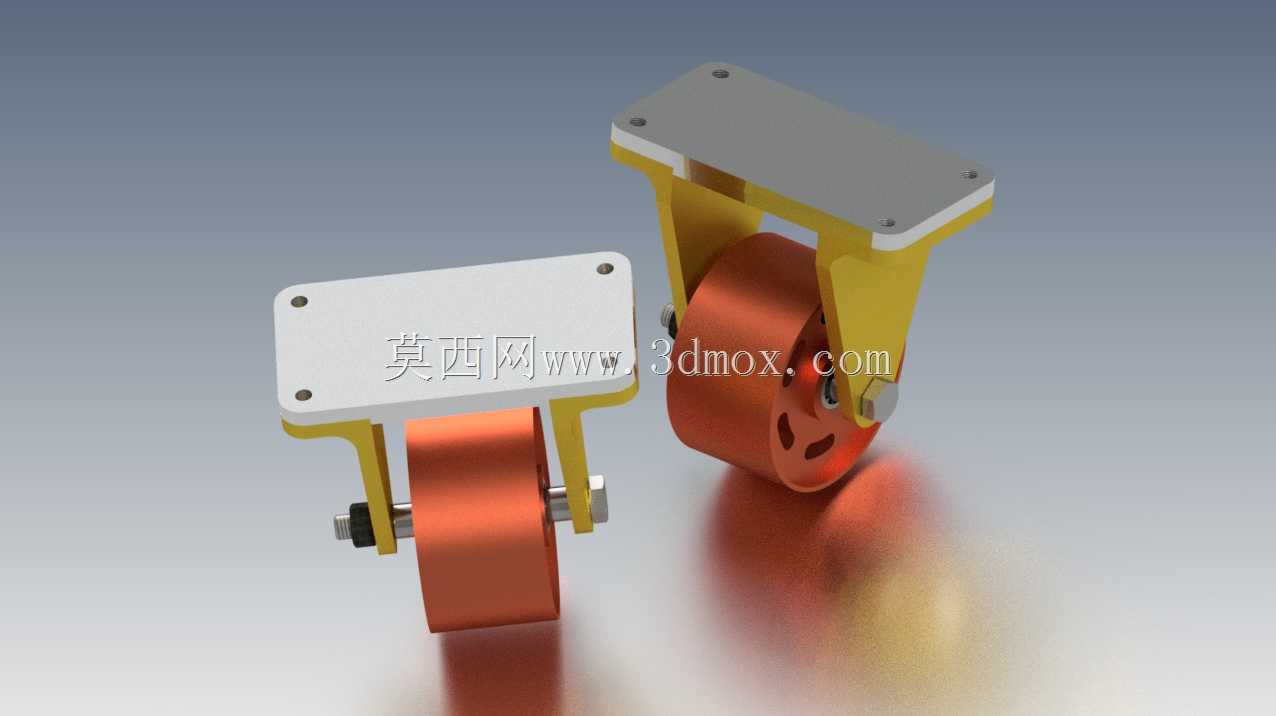

　　这款固定式主销后倾角脚轮，主要适配无转向需求的工业设备底部支撑场景，常见于重型仓储货架、固定式工装台、生产线旁固定工位料架、大型设备预置移动基座等场景，区别于万向脚轮的转向功能，该款脚轮仅提供直线方向的行走承载能力，搭配同规格万向脚轮使用时，可实现设备的定向推移与转向控制，避免全万向脚轮带来的推移方向不受控、设备易偏移的问题。设计上采用主销后倾角结构，轮架的支撑销轴相对竖直方向带有固定后倾角度，该结构可在设备推移过程中自动回正行走方向，降低直线推移时的方向修正阻力，减少轮体侧向滑动带来的磨损，同时提升重载状态下的行走稳定性，避免轮架受侧向力出现形变。整体结构分为顶部安装板、双侧支撑叉臂、轮轴、滚轮四个核心部分，

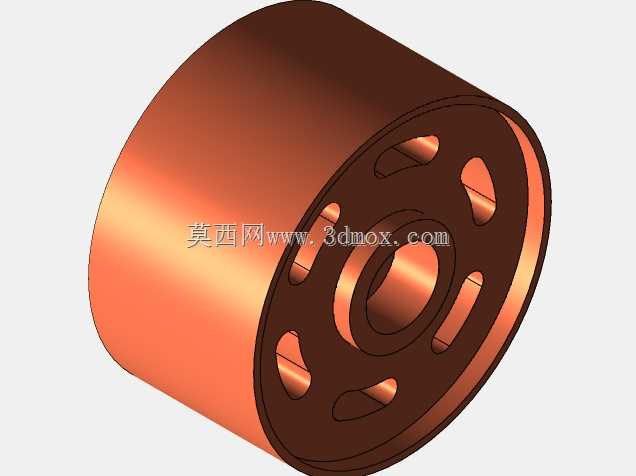

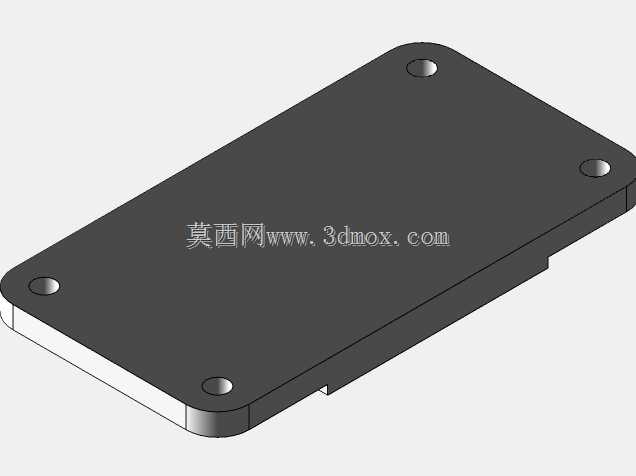

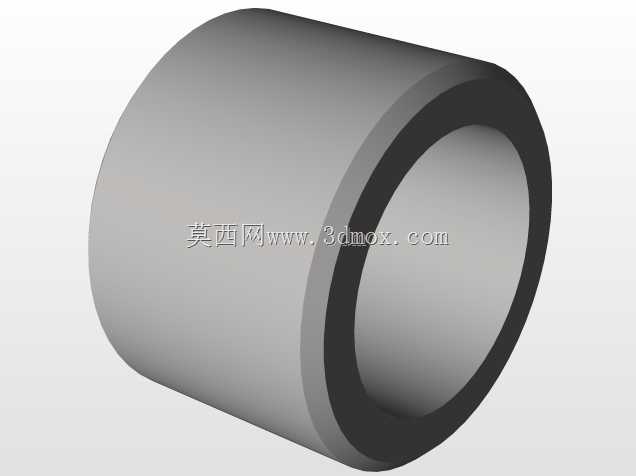

　　顶部安装板为矩形平板结构，预留四个对称分布的安装孔，可通过螺栓直接固定在设备底部的安装基座上，安装孔的孔位间距适配主流工业设备的底部安装标准，安装板与叉臂采用一体化刚性连接，无活动铰接结构，整体抗冲击性能优于铰接式转向脚轮，可承受更大的垂直载荷与瞬时冲击载荷。叉臂采用双侧对称支撑结构，轮轴贯穿叉臂下端的安装孔与滚轮中心孔，轮轴两端采用防松结构固定，避免设备推移过程中轮轴窜动脱落，滚轮采用金属材质轮体，轮面为圆柱直面结构，接触地面面积更大，单位面积压强更低，可适配环氧地坪、水泥地面、钢板地面等多种工业厂区地面，不易出现轮面压痕或卡滞问题。建模过程中对各部件的配合间隙做了工程化预留，轮体与叉臂内侧预留足够的转动间隙，

　　避免杂物卡滞导致轮体无法转动，安装板的厚度、叉臂的截面尺寸均按照重载工况做了等强度优化，在保证承载能力的前提下尽可能降低整体重量，减少设备额外负载。实际选型使用时，需注意单轮承载能力需匹配设备总重量，预留足够的安全系数，安装时需保证四个角的脚轮安装面处于同一水平面，避免单个脚轮受力过大出现过早损坏，该款固定脚轮的行走阻力小，结构刚性足，维护成本低，仅需定期在轮轴位置加注润滑脂即可保证长期顺畅运行，适合各类需要固定行走方向的重载工业设备配套使用。
