弹簧加载角式安全泄压阀结构设计

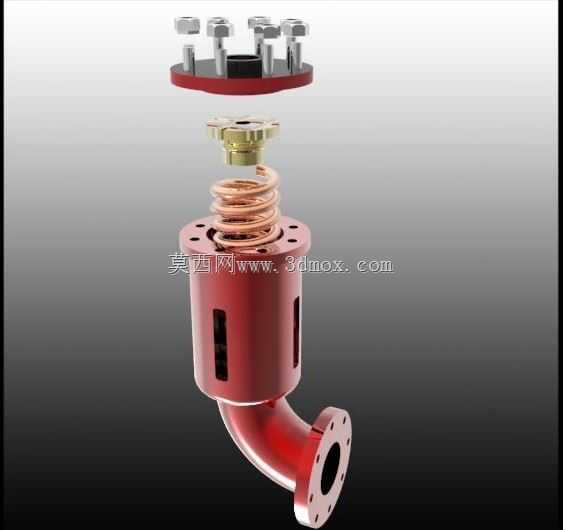

　　这款角式结构的弹簧加载安全阀，主要应用在承压管路、小型压力容器、流体输送系统的过压保护场景，当系统内部介质压力超过预设阈值时，阀门会自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免管路或容器因超压出现破损、泄漏甚至爆裂的风险，在化工流体输送、小型空压系统、水暖供热管路、液压动力回路中都有广泛适配空间。从结构设计逻辑来看，整体采用90度角式流道布局，入口端为弯管带法兰连接结构，出口侧为垂直向上的泄放通道，这种布局可以有效降低泄放时的流体阻力，同时减少安装空间占用，适合管路转角位置的直接安装，不需要额外加装弯头转接件。核心的压力感应与复位结构采用圆柱螺旋铜质弹簧，相比钢制弹簧铜质弹簧在弱腐蚀介质环境下有更好的抗锈蚀能力，

　　长期使用的弹力衰减幅度更小，能保证压力开启值的长期稳定性。弹簧上方设置的调节螺母结构，可通过调整弹簧预压缩量来精准校准阀门的开启压力，适配不同工作压力等级的系统需求，调节结构外侧设置带多螺栓紧固的阀盖压盘，压盘与阀体之间通过周向均匀分布的螺栓锁紧，既可以保证阀腔的密封性能，也方便后期拆解维护、更换弹簧或密封件。阀体主体采用带周向开窗的筒式结构，开窗位置为泄放流体的侧流通道，当阀门开启时，介质从入口进入阀腔顶起密封阀芯后，可通过阀体侧窗快速向外泄放，避免泄放背压影响阀门的正常开启动作。安装边界方面，入口端法兰采用标准圆形法兰结构，法兰面预留均匀分布的螺栓过孔，可匹配同通径的标准管路法兰对接，法兰密封面为平面结构，

　　适配非金属垫片密封即可满足常规中低压工况的密封要求；阀盖顶部的压盘外径小于阀体主体外径，安装时顶部预留的操作空间仅需满足螺栓拆装即可，不需要额外预留过大的维护空间。整体结构没有复杂的异形曲面，所有配合面均采用常规机械加工即可实现，阀芯与阀座的密封面采用锥面配合结构，密封比压分布均匀，回座时可以快速实现可靠密封，避免出现泄压后持续泄漏的问题。在建模过程中，各部件的配合公差按照中低压阀门的通用设计标准设定，弹簧的工作行程与阀芯开启高度做了匹配校核，保证泄放流量满足对应通径管路的超压泄放需求，弯管段的流道做了圆弧过渡处理，减少介质流动时的湍流与压损，同时降低流体对管壁的冲蚀速率，延长阀门整体使用寿命。
