小型撬装式工业流体处理装置结构设计

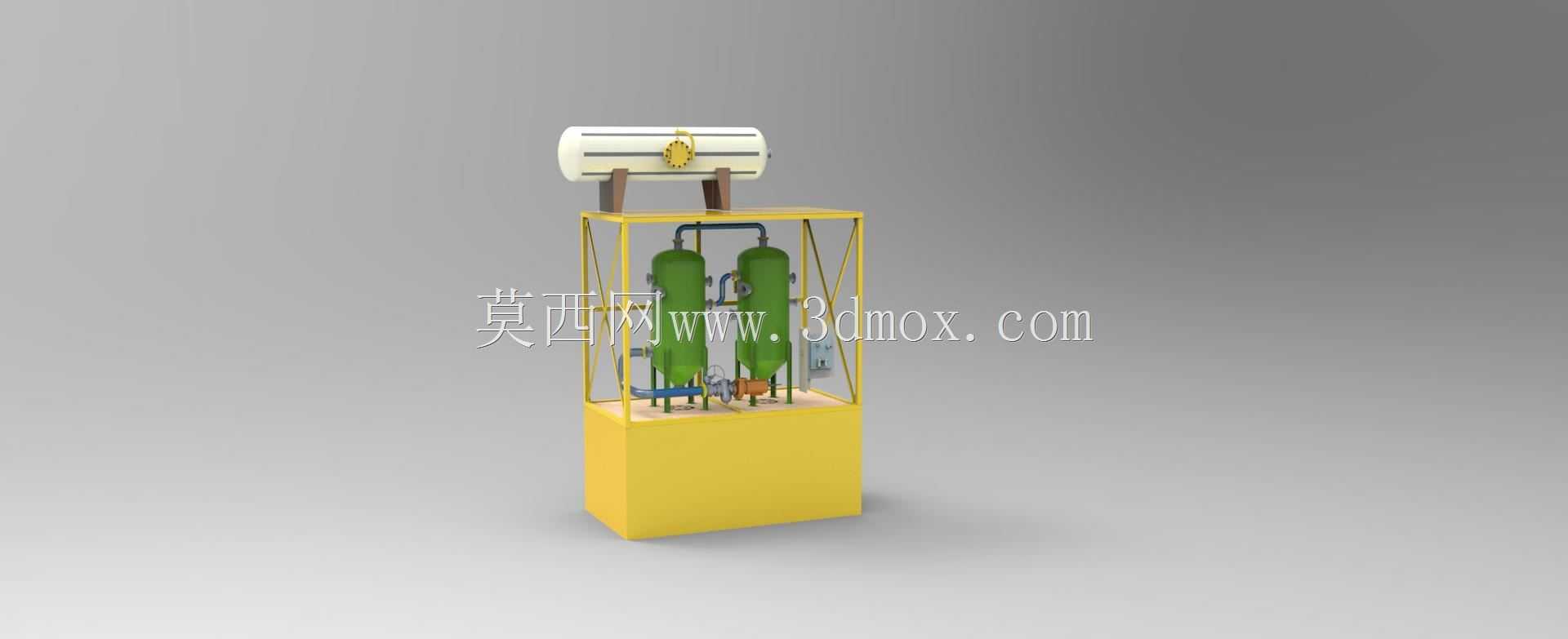

　　这套小型撬装式流体处理装置，主要面向小批量工业流体介质的净化、稳压输送场景，常见于小型化工试验线、实验室中试工段、偏远站点的小型供水处理单元，也可作为大型生产系统的旁路子模块独立运行，无需额外搭建复杂的安装基础，整体集成度高，转运后仅需对接进出口管路即可投入使用。装置底部采用一体式方箱基座，既作为整个单元的承重承托结构，内部预留了电控元件、小型动力泵组的安装空间，基座底部可适配脚轮或固定地脚两种安装形式，若采用固定安装，基座底面与安装地面预留50mm的间隙即可满足管线排布与检修操作的空间需求，整体外廓长宽尺寸控制在800mm×600mm区间，总高度不超过1800mm，可直接通过标准宽度的车间通道与普通货梯转运。

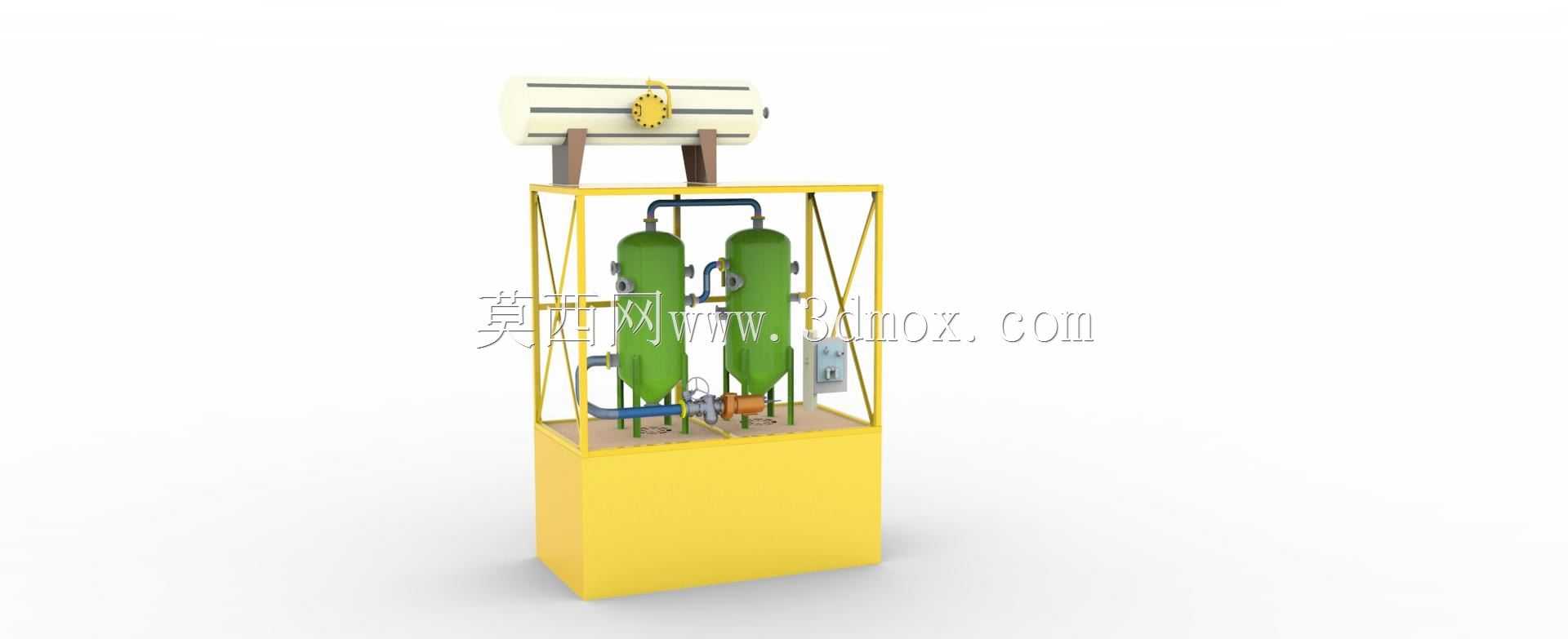

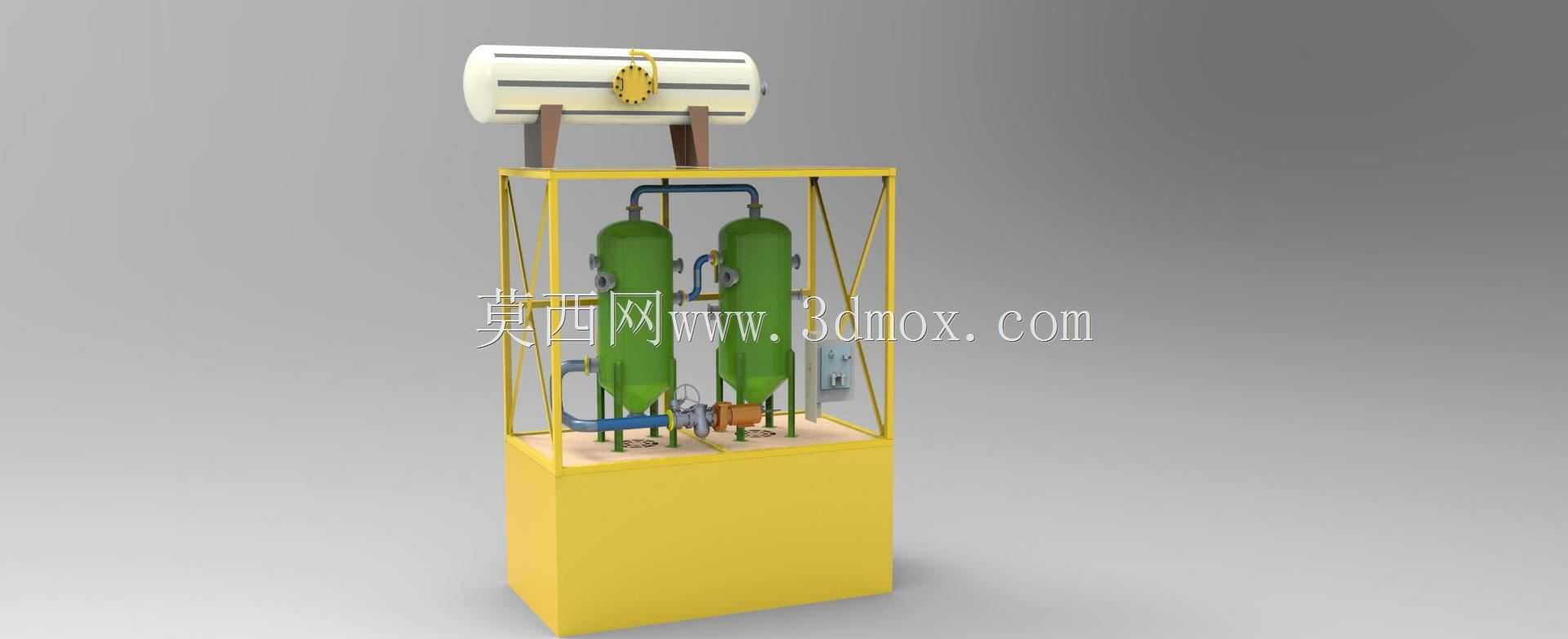

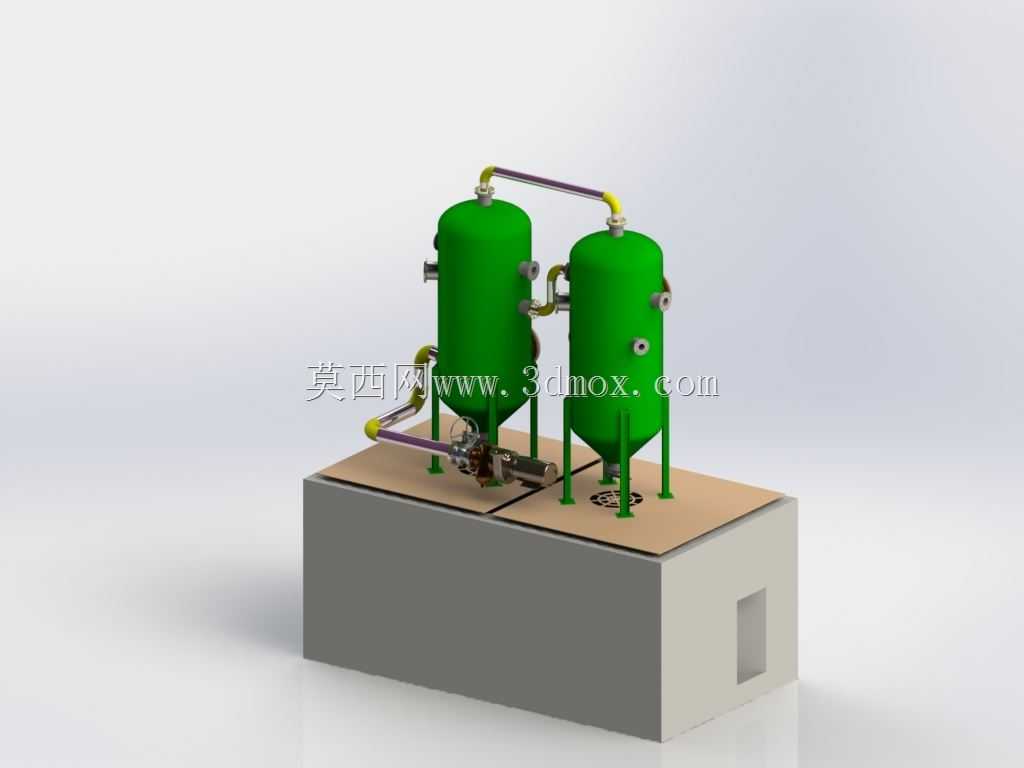

　　中部框架采用型材拼接的笼式结构，四根竖向型材作为主承重立柱，上下设置横向连接型材形成稳定的框架受力体系，框架内部固定两个立式圆柱形过滤罐体，罐体之间通过金属管路连通，管路上配置控制阀门、压力检测接口与介质取样口，可根据处理介质的特性更换不同过滤精度的内芯，实现固液分离、介质吸附净化等不同工艺功能，管路排布预留了足够的扳手操作空间，阀门操作手柄的位置距离框架外侧不超过150mm，操作人员站在装置侧面即可完成所有阀门的启闭操作。顶部设置卧式承压缓冲罐，通过两个立式支架固定在框架顶部横梁上，缓冲罐的作用是稳定管路内的介质压力，抵消泵组启停产生的压力波动，避免下游管路出现水锤现象，罐体顶部配置泄压保护装置与压力显示部件，

　　可直观观测罐内压力状态，缓冲罐的进出口采用柔性管路与下部处理单元连接，可抵消设备运行过程中产生的微幅振动，避免刚性连接部位出现应力疲劳开裂。整套装置的设计思路遵循撬装设备的集成化原则，将工艺处理单元、动力单元、缓冲稳压单元全部整合在同一基座框架上，省去了现场安装时的部件对位、管路拼接工作量，框架外侧可根据使用需求加装防护门板，避免运行过程中人员误触高温管路或运动部件，所有外露的管路连接部位均采用标准法兰或快装接头连接，后期检修更换部件时无需动用大型焊接设备，仅用常规钳工工具即可完成拆装作业。在建模过程中，所有部件的安装边界均做了干涉校验，罐体与框架立柱之间预留了20mm以上的安装间隙，方便罐体的吊装就位与后期拆卸维护，管路转弯处均采用标准弯曲半径，避免介质流动过程中出现过大的局部阻力损失，基座的承重能力经过核算，可承载满液状态下所有罐体、管路、介质的总重量，不会出现框架变形或基座下沉的问题。
