铝件铸造试验用成型模具结构设计

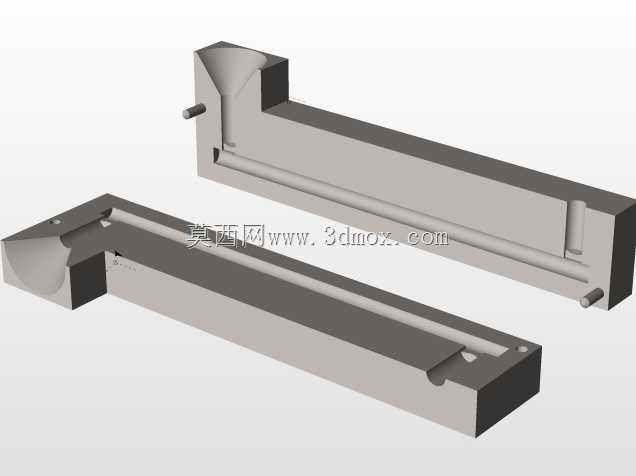

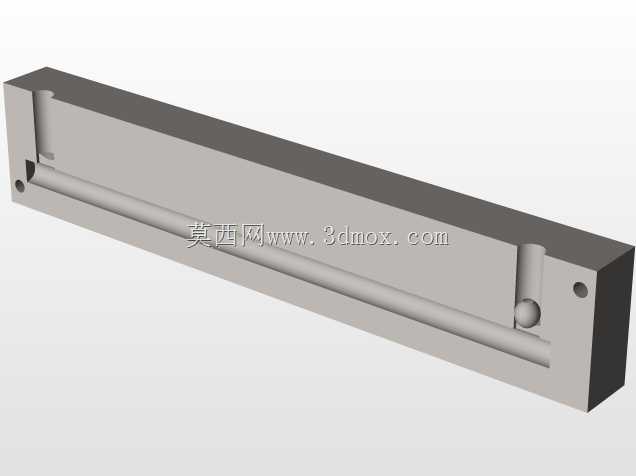

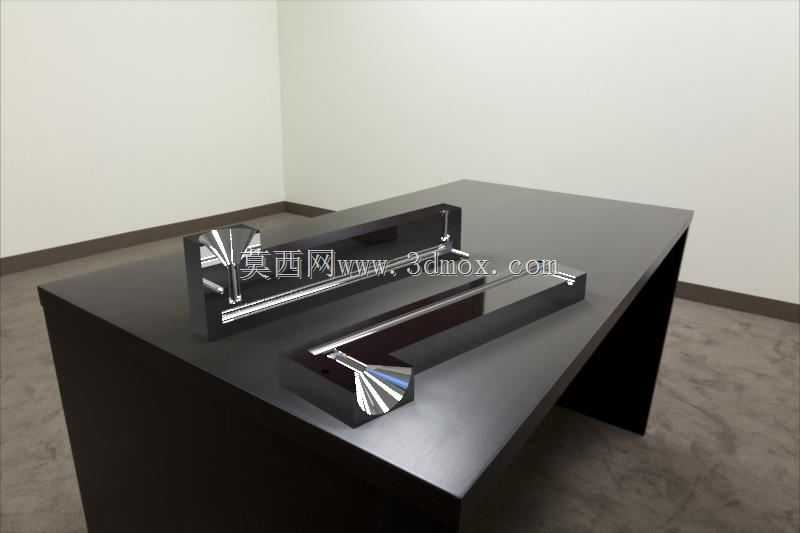

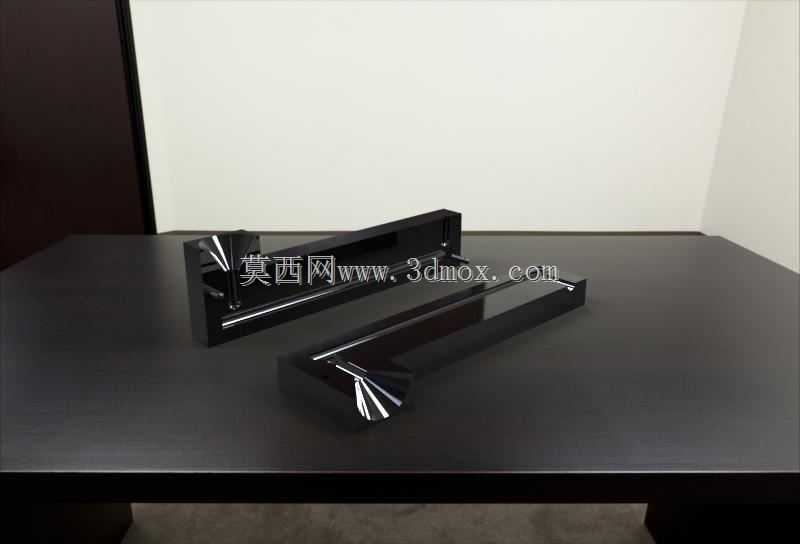

　　这套模具主要面向铝合金铸造工艺的试验验证场景，在小批量试产、材料配方验证、工艺参数调试环节承担核心成型功能，区别于量产线的高寿命模具，其结构设计优先考虑拆装便捷性与型腔调整灵活性，方便试验人员快速更换模腔镶件，完成不同浇注温度、冷却速率下的铸件成型效果对比。从结构布局来看，模具采用上下对开的分体式结构，合模定位依靠侧边的精密导向结构实现，合模间隙控制在0.02mm以内，避免铝液充型过程中出现飞边、跑料问题，模架部分选用45号钢调质处理，兼顾结构刚性与加工成本，型腔部分可根据试验需求更换不同材质的镶块，比如针对高硅铝合金试验可更换H13钢镶件，针对常规纯铝铸造试验可使用球墨铸铁镶件，降低试验阶段的模具加工成本。

　　模具的浇注系统开设在模架侧端，采用开放式横浇道设计，减少铝液充型过程中的紊流卷气问题，排气槽开设在分型面末端，槽深控制在0.15mm，既能保证型腔内气体顺利排出，又不会让铝液渗入排气槽形成飞边。安装边界方面，整套模具的外形尺寸适配常规小型试验用台架，模架底部预留标准T型槽安装位，可直接固定在100kN级小型压力铸造试验台或者重力浇注工作台上，不需要额外制作转接安装板，模架外侧预留冷却水道接口，可外接循环水冷系统，精准控制模具不同区域的冷却速度，满足铝合金铸造过程中定向凝固的工艺需求。在实际使用过程中，这套模具可完成长条形薄壁铝件的铸造试验，铸件壁厚可控制在2-5mm范围，通过更换不同的型腔镶件，

　　还可调整铸件的表面纹理与内部加强筋结构，帮助工艺人员快速验证不同结构铝件的成型合格率，排查缩孔、冷隔、浇不足等常见铸造缺陷的产生原因，为后续量产模具的结构优化提供实测数据支撑。模具的顶出机构采用均匀分布的顶杆设计，顶杆位置避开铸件的功能面，开模后可平稳将铸件顶出，避免顶出过程中铸件出现变形、顶白问题，针对试验过程中需要快速取件的需求，顶杆的行程设置为80mm，足够将铸件完全顶出型腔，方便试验人员快速取出铸件进行后续的力学性能、金相组织检测。
