手压式透明喷壶柯林组件结构设计

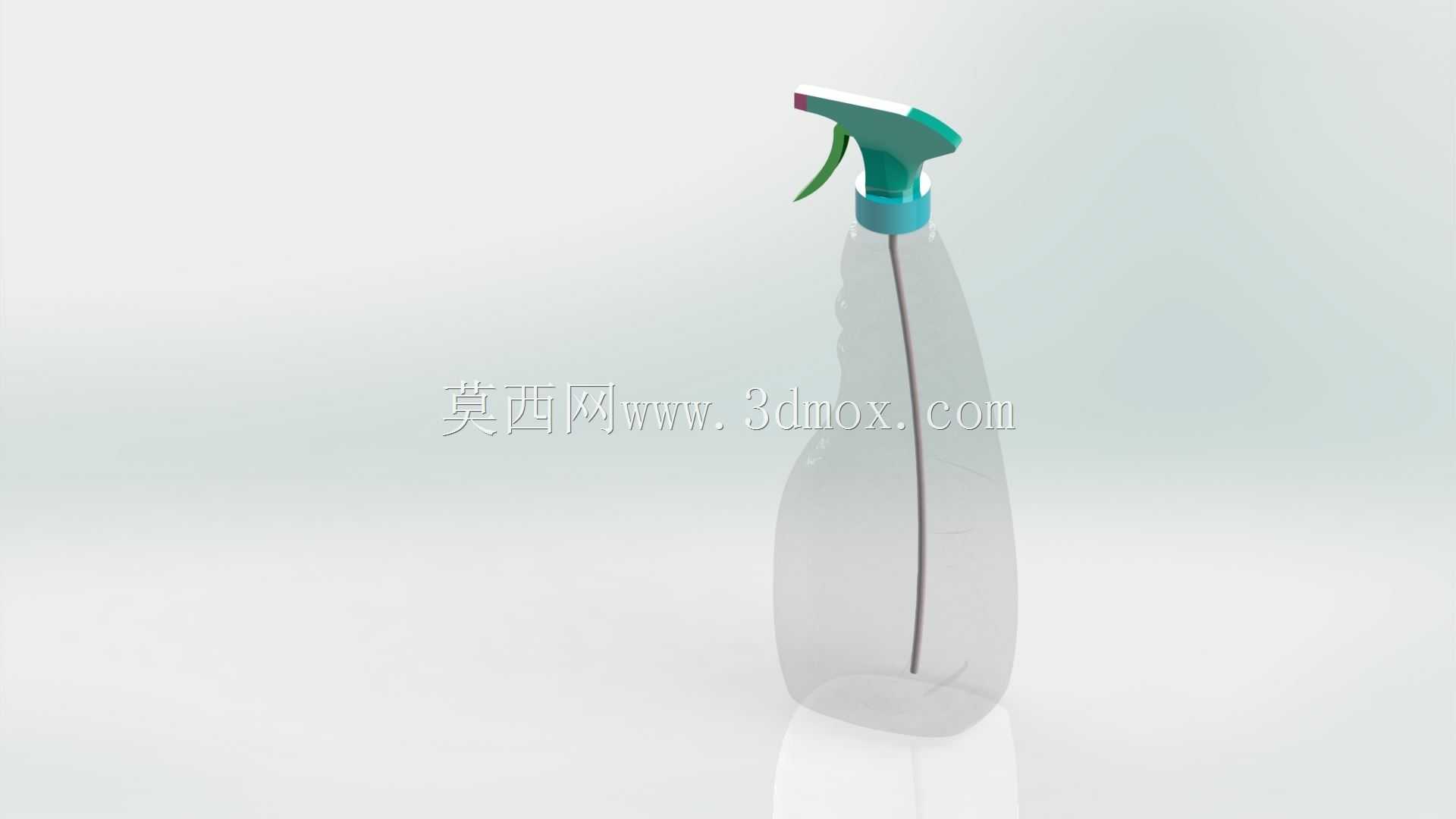

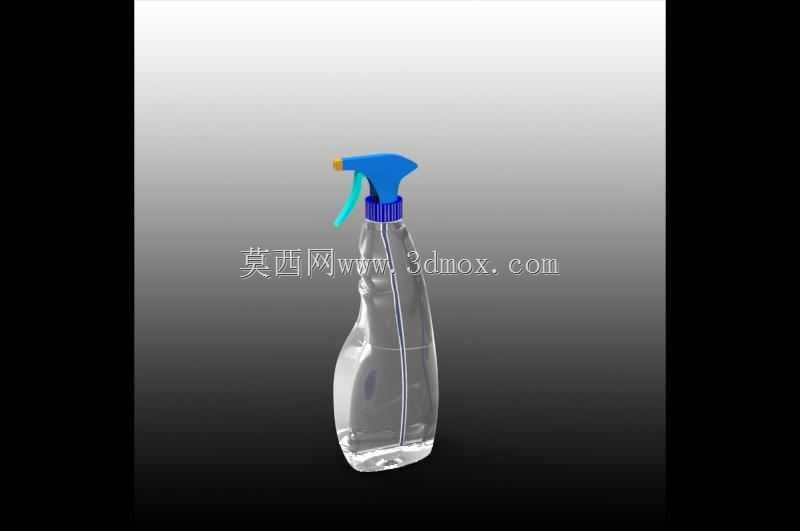

　　这套喷壶组件的结构设计，核心围绕民用清洁、园艺浇灌、消杀作业等高频使用场景展开，日常家庭清洁中可分装玻璃水、消毒液完成台面、门窗的喷洒作业，园艺场景下能调节雾化状态给绿植补水，商用消杀场景也可适配不同浓度的消杀液完成公共区域的喷雾覆盖，适配场景覆盖了从家庭到小型商用的多数低压喷洒需求。从功能实现逻辑来看，组件分为喷头总成与储液瓶身两大部分，喷头部分集成了压杆、活塞腔、单向阀、导流管、喷嘴调节结构，压下手柄时活塞腔内部形成正压，进液侧单向阀封闭，出液侧单向阀打开，腔体内的液体顺着导流管压至喷嘴位置，松开手柄时活塞腔复位形成负压，出液侧单向阀封闭，进液侧单向阀打开，将瓶内液体吸入活塞腔，完成一次泵液循环，

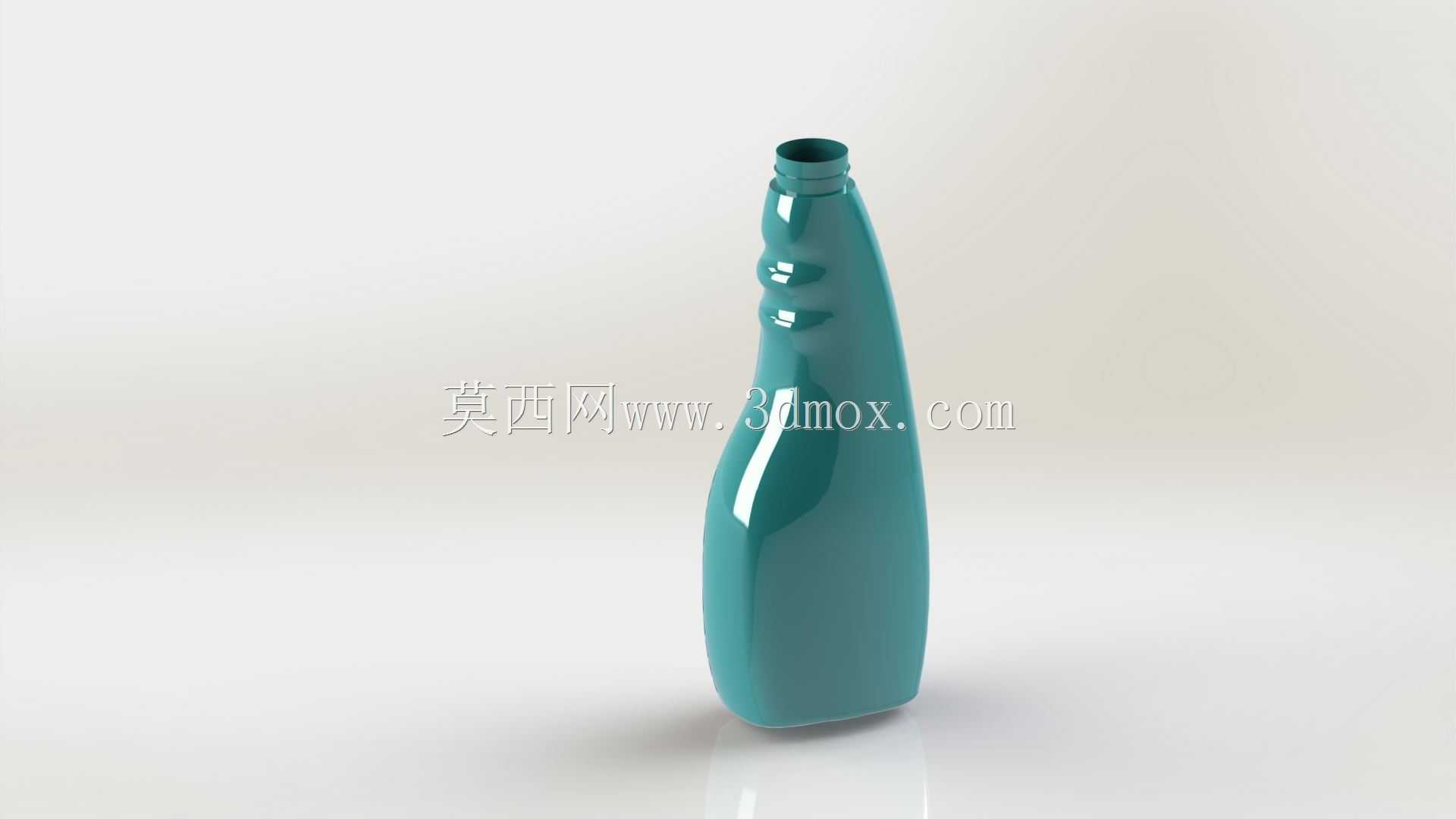

　　喷嘴位置的调节结构可通过旋转调整出水口的通流截面，实现直射水柱与细雾状态的切换，满足不同作业场景的喷洒需求。设计过程中优先考虑了手持操作的人机工程特性，喷头的按压杠杆做了弧度优化，按压行程控制在12mm范围内，按压力度适配多数成年人的手部发力区间，长时间连续按压不易产生手部酸胀感；瓶身采用PET透明材质设计，侧壁做了内凹的防滑弧度，手持时贴合手掌曲面，同时透明材质可直观观察内部剩余液位，方便及时补充液体，瓶身底部做了加厚的平底结构，放置时的支撑面直径达到瓶身最大直径的85%，日常放置在台面不易侧翻倾倒。安装边界方面，喷头与瓶身采用标准的螺纹旋接结构，螺纹规格适配市面多数同口径喷壶瓶身，更换配件时无需额外改造即可直接适配；

　　导流管长度延伸至瓶身底部的凹陷位置，可将瓶内液体抽吸至剩余极低液位，减少液体残留浪费；喷头内部的密封结构采用耐腐的橡胶材质，可兼容弱酸性、弱碱性的常见清洁液体，不会因长期接触消杀液、清洁剂出现密封溶胀失效的问题。整体结构没有冗余的复杂零件，所有运动部件的配合间隙都控制在合理范围，既保证按压操作的顺畅度，又不会因间隙过大出现漏液、泄压的问题，瓶身的壁厚做了梯度设计，螺纹连接位置壁厚加厚提升连接强度，瓶身主体位置在保证结构强度的前提下做了减薄处理，控制整体重量的同时降低材料消耗，日常使用中即使出现轻微磕碰也不易出现开裂破损。
