筒式冲孔网面流体过滤构件

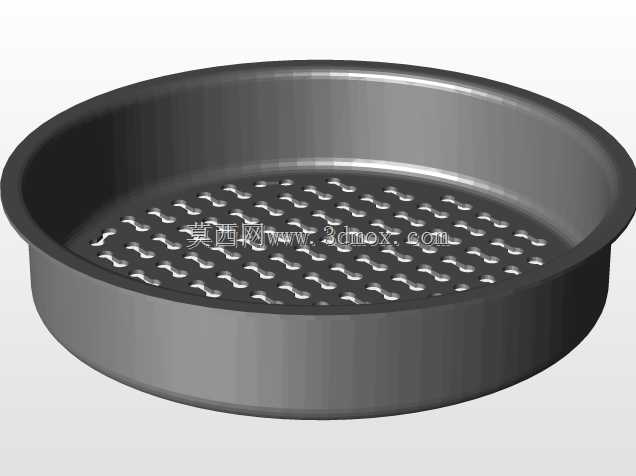

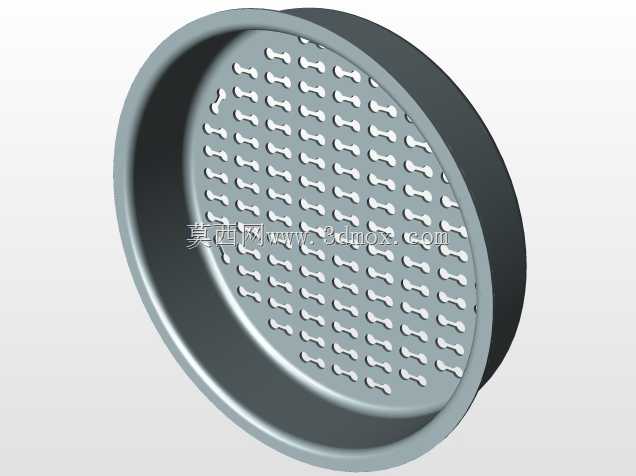

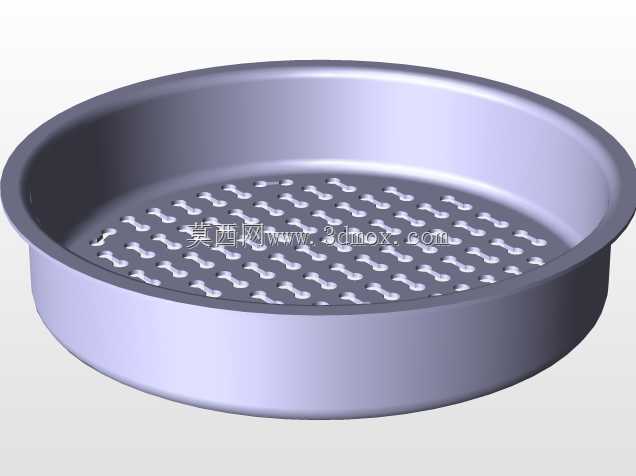

　　在液压系统回油管路、小型给排水支路、轻工物料输送管线这类对安装空间有严格限制的场景里，这类带冲孔网面的筒式过滤构件是很常见的 inline 过滤单元，不需要额外加装庞大的过滤壳体，直接嵌入对应通径的管路接头或者设备腔体预留的安装位就能完成布设，日常拆洗维护不需要挪动周边管线，对紧凑型设备的布局设计非常友好。从结构设计逻辑来看，整体采用直筒带卷边的构型，外侧光滑筒壁作为支撑承力结构，底部密布规则排列的冲孔网面作为核心过滤工作面，冲孔采用均匀排布的长圆孔构型，相比同开孔率的圆孔，长圆孔的通流连续性更好，不容易被纤维状、软质杂质卡堵孔眼，同时冲孔边缘做了钝化处理，不会在流体高速冲刷下产生毛刺脱落污染下游介质，

　　卷边结构一方面是强化筒口的结构刚度，避免安装压合时出现筒壁变形，另一方面也能作为安装定位的止口，和配套的压盖、密封圈贴合时能形成稳定的密封面，不会出现旁漏的问题。做这类构件的三维建模时，要重点把控几个安装边界尺寸：首先是筒体外径要和安装腔的内径保持合理的间隙配合，间隙值控制在0.1-0.2mm之间，既要保证拆装顺畅，又要避免间隙过大导致未过滤流体从旁侧流走；其次是筒身的有效深度要匹配腔体的沉台深度，保证安装后网面完全处于流体的通流路径上，不会出现过滤死区；另外冲孔的排布要做阵列参数化设计，根据不同工况的过滤精度要求，可以快速调整孔的宽度、长度和排布间距，不需要重新构建整体模型，能大幅提升同系列不同规格产品的设计效率。实际工况应用中，

　　这类过滤构件主要用来拦截流体中携带的固体颗粒杂质，比如液压油里的金属磨屑、供水支路里的泥沙颗粒、食品物料输送里的结块残渣，避免杂质进入下游的精密阀件、泵体或者喷嘴，造成部件卡滞、磨损或者堵塞。网面的冲孔开孔率一般控制在35%-45%之间，既能保证足够的通流面积，降低流体通过时的压损，避免系统因为过滤单元产生额外的能耗，又能保证网面自身的结构强度，在0.6MPa以内的常规系统工作压力下，不会因为流体的正向冲击出现网面凹陷、变形的问题。筒壁的厚度根据筒体通径大小调整，小通径的构件壁厚选0.5-0.8mm的薄壁板材就能满足强度要求，大通径的可以适当增加壁厚到1-1.2mm，避免安装或者拆洗过程中出现筒身捏扁变形的情况。

　　和采用编织滤网的过滤构件相比，这种一体冲孔的网面结构整体性更好，不会出现滤网脱丝、破裂的问题，反复清洗之后过滤精度不会发生变化，适合需要定期拆洗重复使用的应用场景，不需要频繁更换过滤元件，能降低设备的长期运维成本。建模过程中还要注意卷边位置的圆角处理，卷边的内侧圆角要和配套密封圈的线径匹配，保证密封圈安装后能被均匀压紧，不会出现切圈或者密封失效的问题，筒身底部和网面的衔接位置要做圆滑过渡，避免出现直角应力集中，在流体压力反复波动的工况下，不会在衔接位置产生疲劳开裂的问题。
