纺织印染工序用镂空式滤器结构

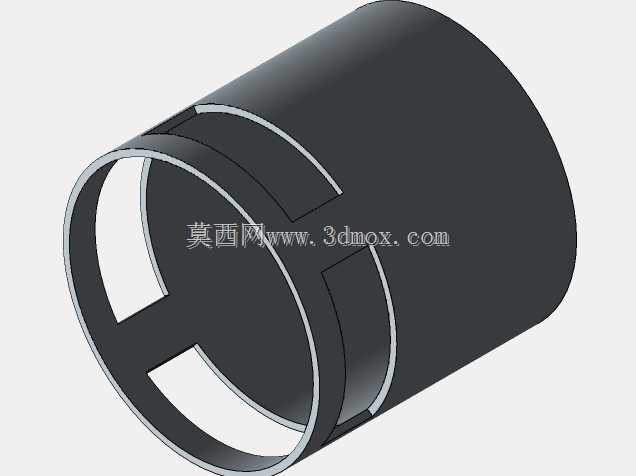

　　在纺织面料的连续印染生产线中，染液循环管路的过滤环节直接决定了上色均匀度与成品面料的疵点率，这款滤件正是针对该场景开发的管路内嵌式过滤结构。日常生产过程中，调配完成的染液会反复在染缸、输送管路、上色工位之间循环，未完全溶解的染料颗粒、面料脱落的短纤维、管路积存的杂质如果直接进入上色喷淋段，会在布面形成色点、条花等不可逆瑕疵，这款滤件安装在染液进入上色工位前的管路段，承担流体杂质拦截的核心功能。从结构设计来看，整体采用筒式对称构型，两端设置与管路适配的环形安装边，安装时可直接嵌入对应管径的管路法兰之间，无需额外定制转接结构，安装边界完全匹配印染行业常规的流体管路通径规格，不会额外占用管路改造空间。

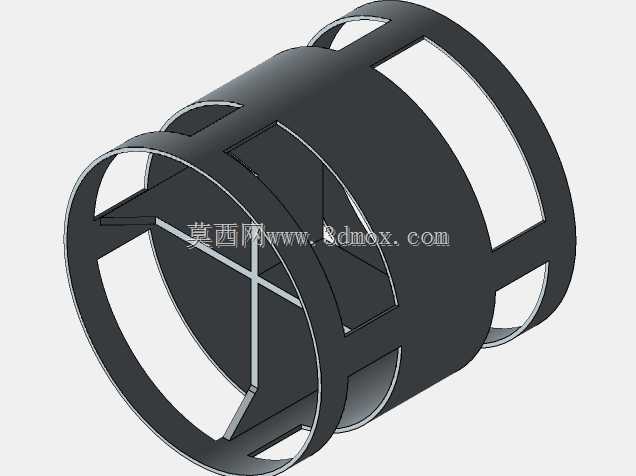

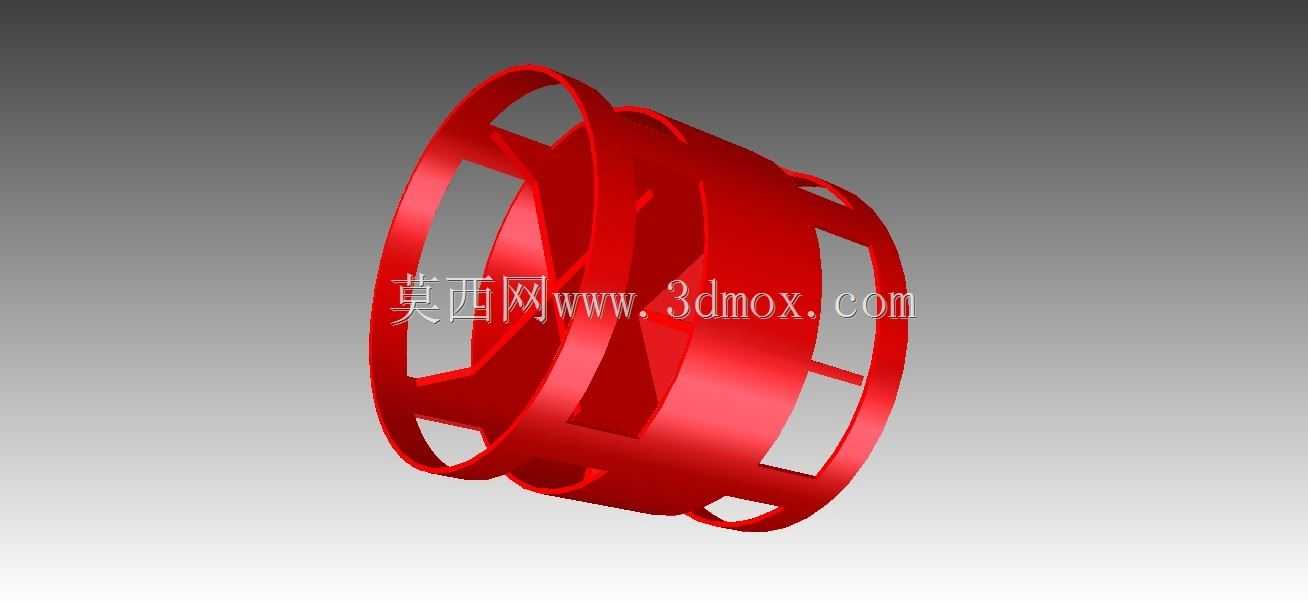

　　筒身采用多组周向均匀分布的镂空支撑筋设计，既保证了整体结构的抗形变能力——染液循环过程中会产生持续的流体冲击，尤其是管路启停阶段的水锤效应，镂空筋条的排布经过受力校核，可在长期交变载荷下保持结构尺寸稳定，不会出现筋条断裂、整体形变导致的密封失效问题；同时镂空结构最大化了流体过流面积，相比同规格的封闭式滤筒，压损降低近四成，不会额外增加循环泵的工作负载，能有效降低生产线的运行能耗。内部的导流结构采用螺旋导向构型，染液进入滤腔后会沿导向结构形成稳定的旋流，大颗粒杂质在离心力作用下被甩向滤腔内壁暂存，不会直接附着在过滤面上造成快速堵塞，可有效延长连续生产过程中的滤件清理周期，减少生产线非计划停机频次。

　　设计过程中充分考虑了印染车间的实际使用工况，整体无封闭死角，拆卸后可直接通过高压水枪完成冲洗清理，无残留积液的封闭腔室，不会因为长期积存染液出现结垢、微生物滋生的问题，适配印染车间常规的酸碱洗、高温冲洗的维护流程。结构的壁厚设计经过反复验证，既满足长期使用的结构强度要求，也兼顾了加工成型的工艺性，可通过注塑工艺一次成型，加工过程中无复杂的二次加工工序，量产一致性好，适合作为印染设备的通用易损配件批量配套。
