起重作业用多滑轮吊钩组结构设计

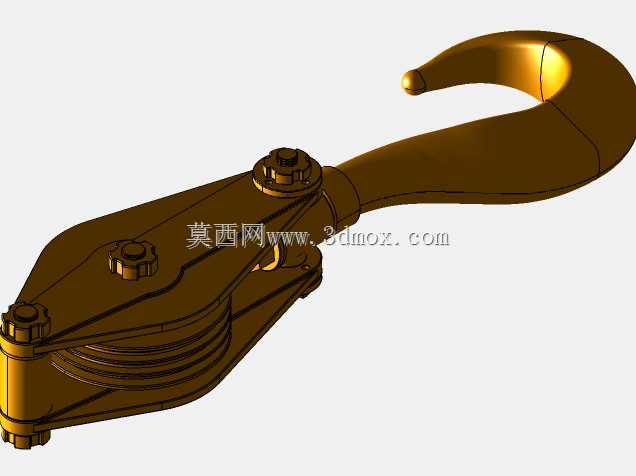

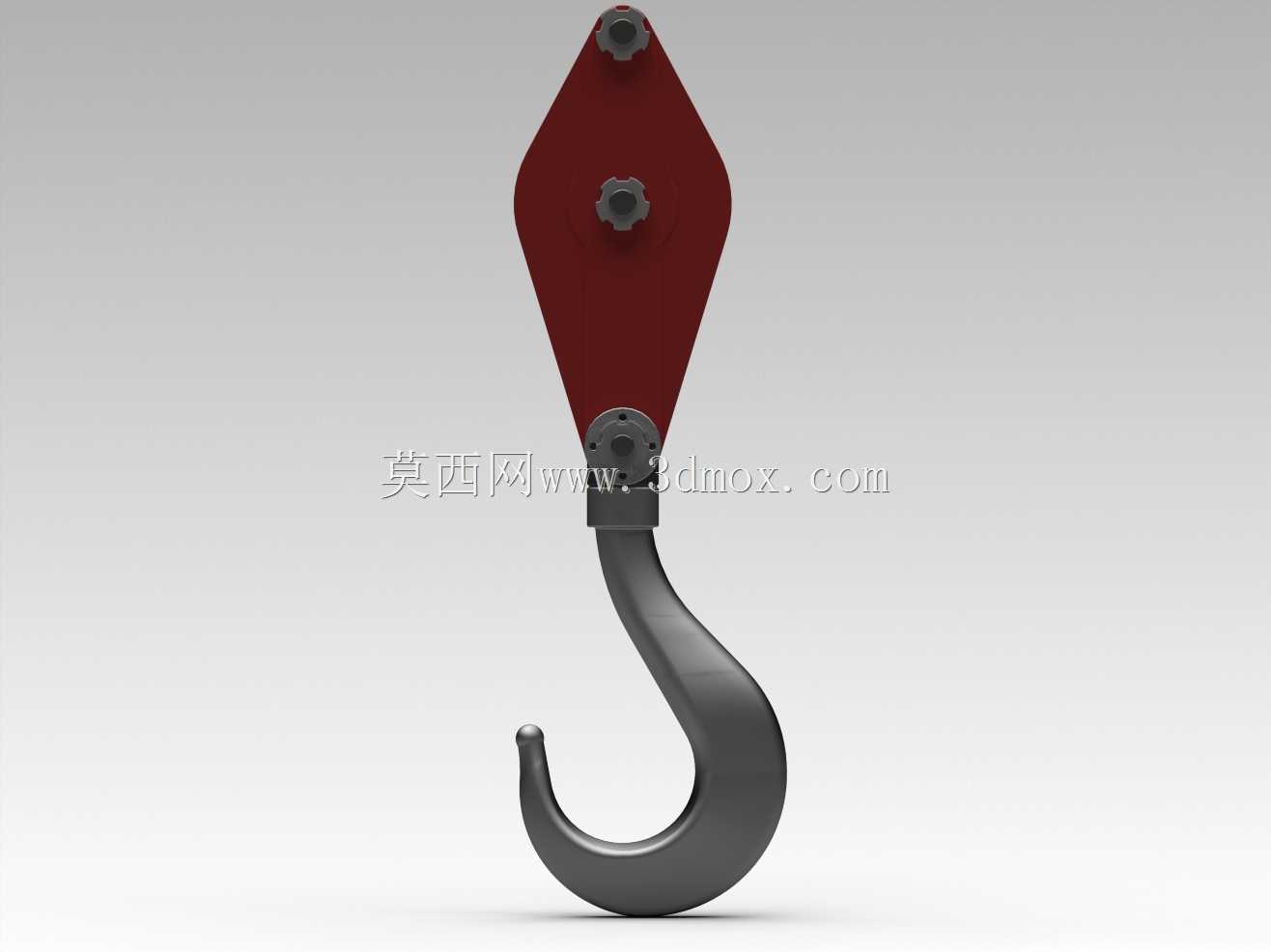

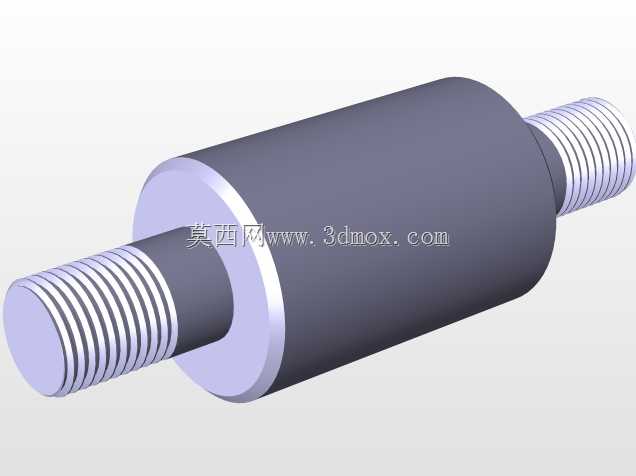

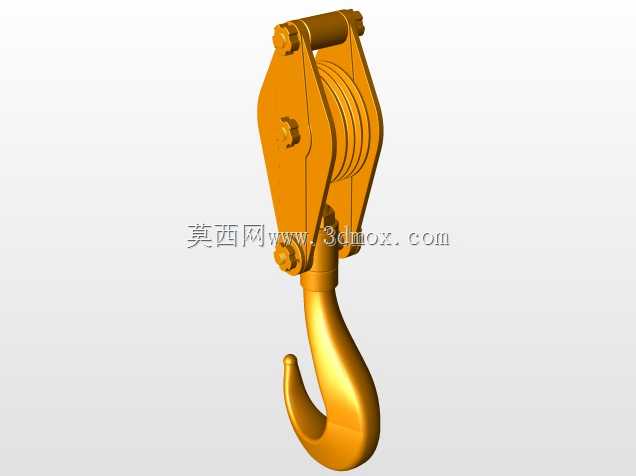

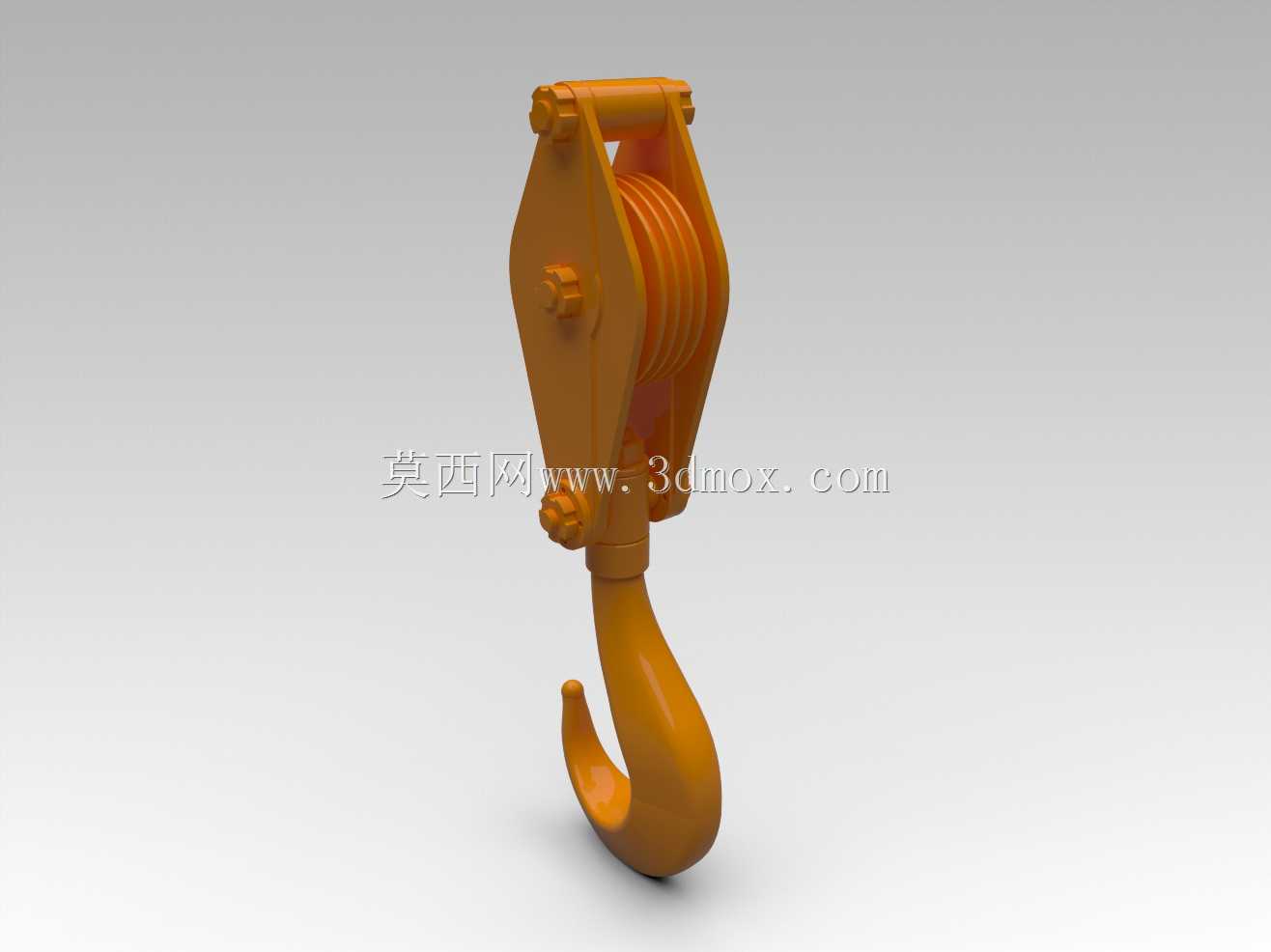

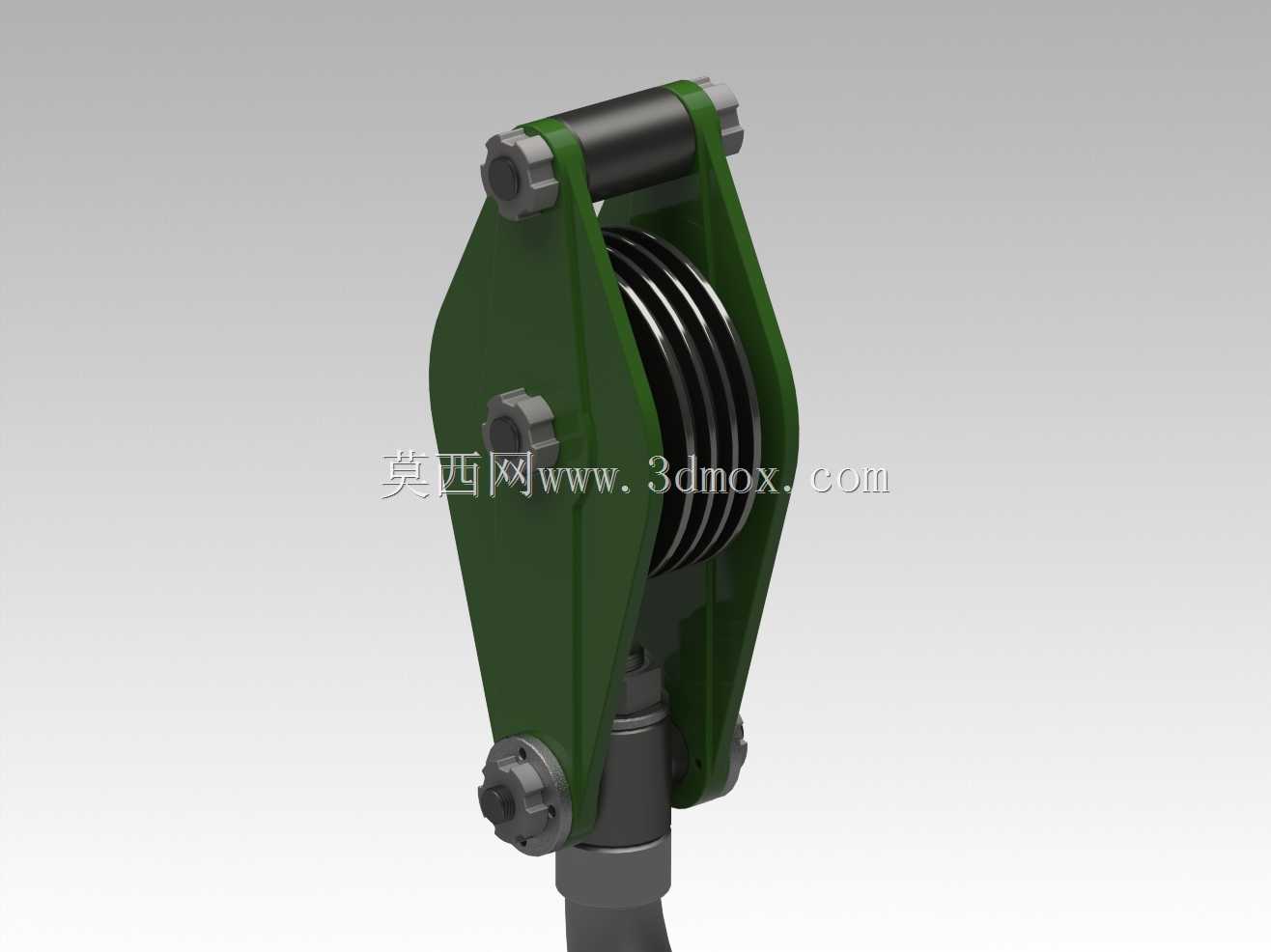

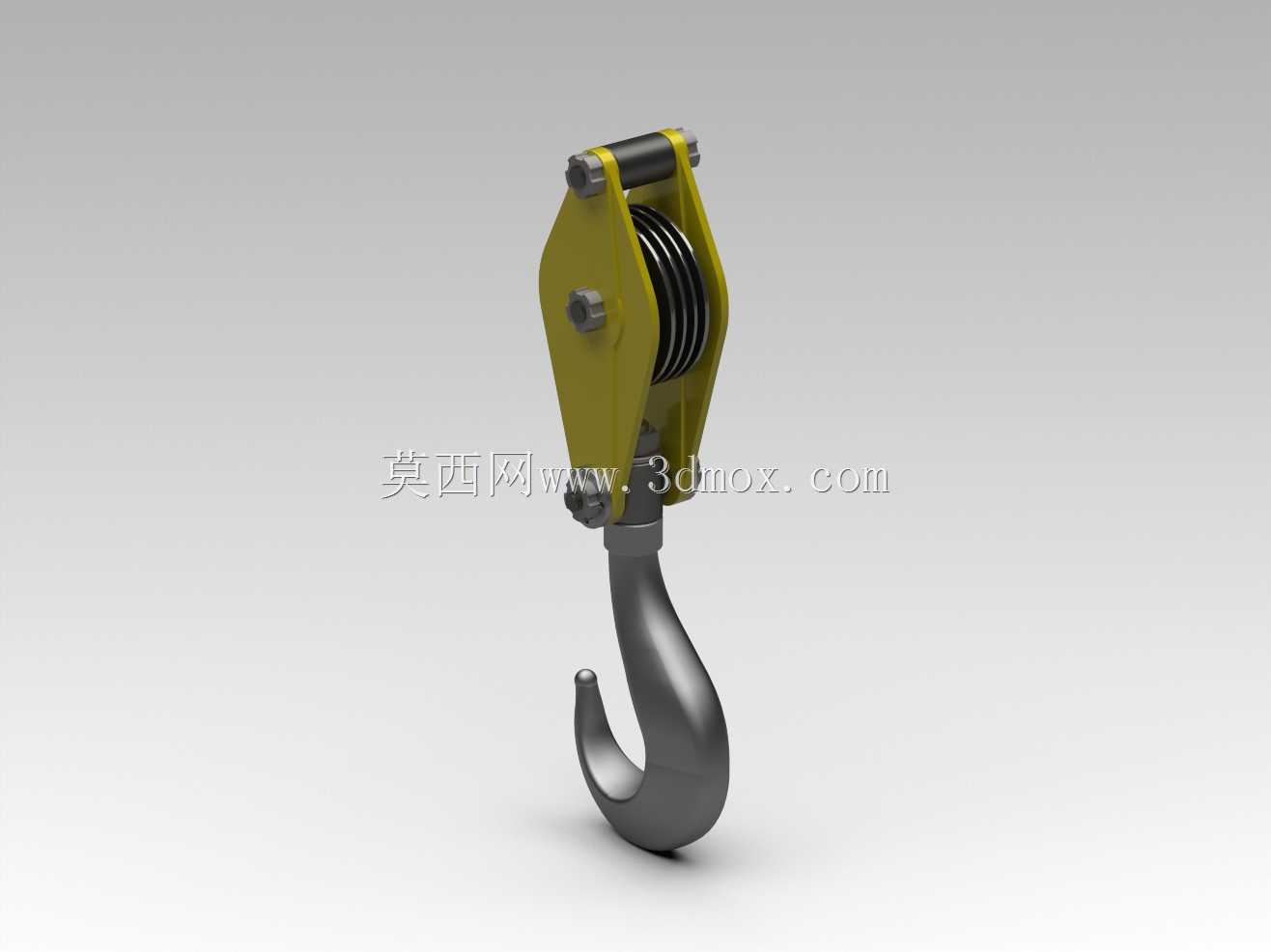

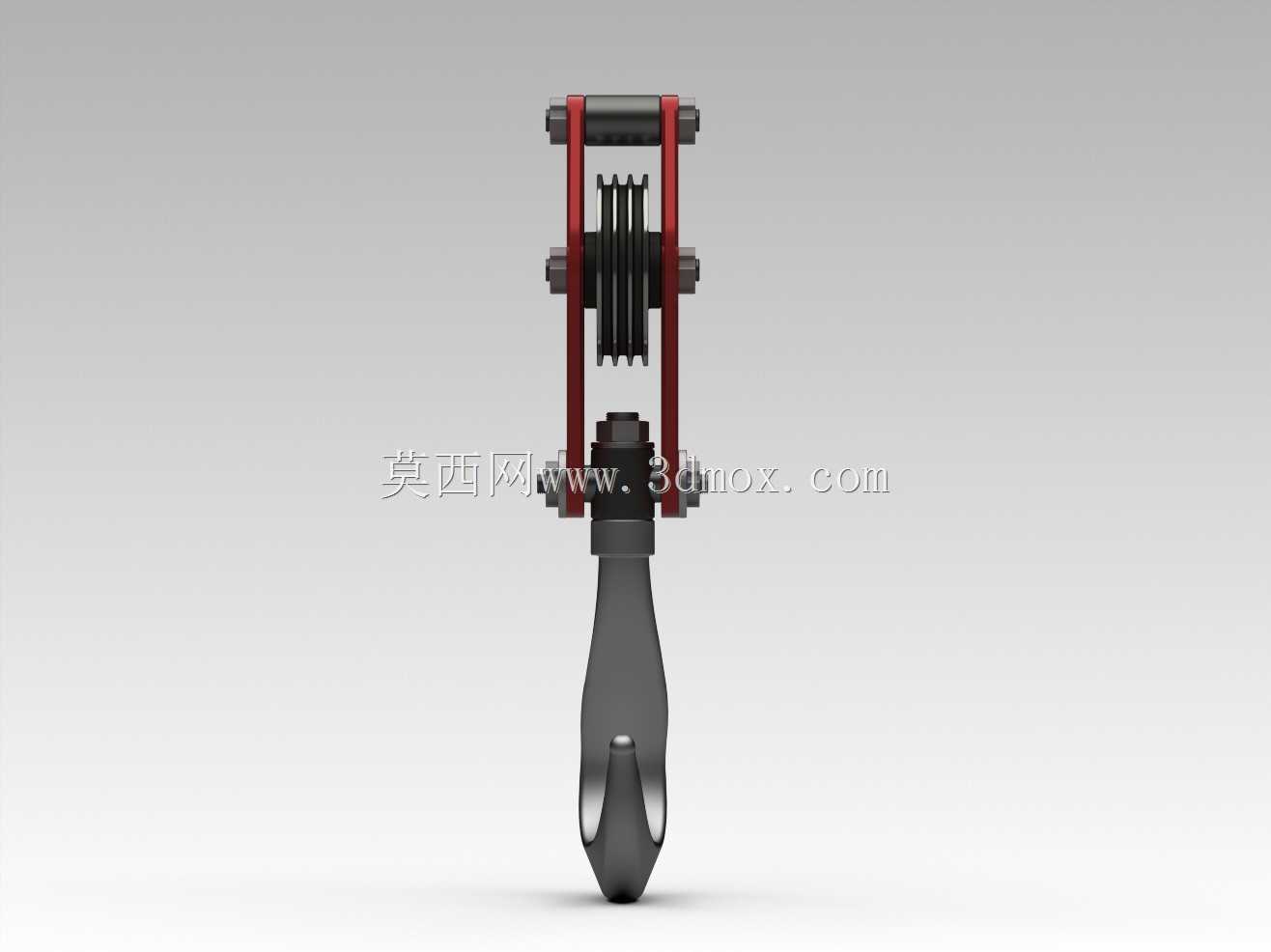

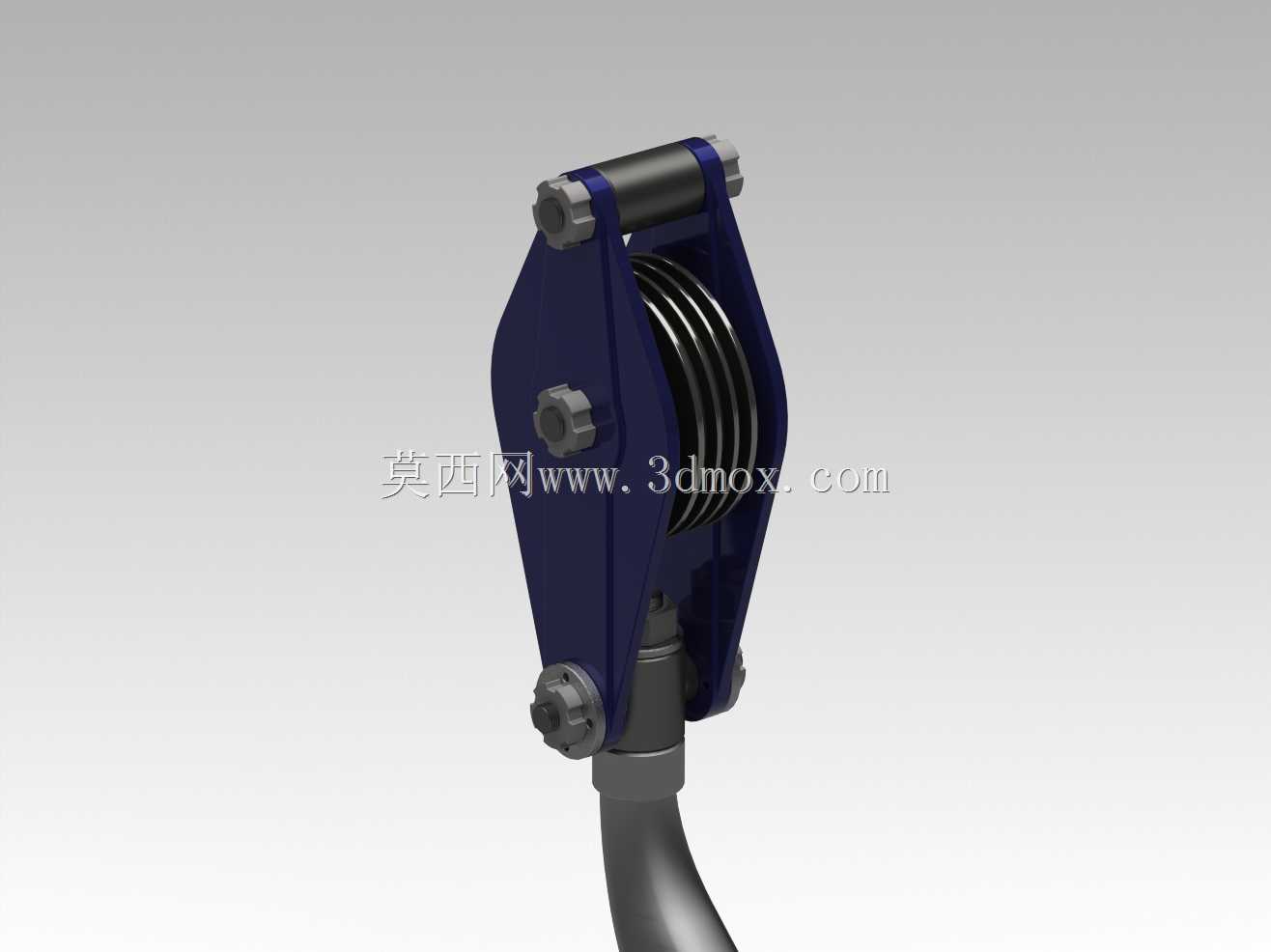

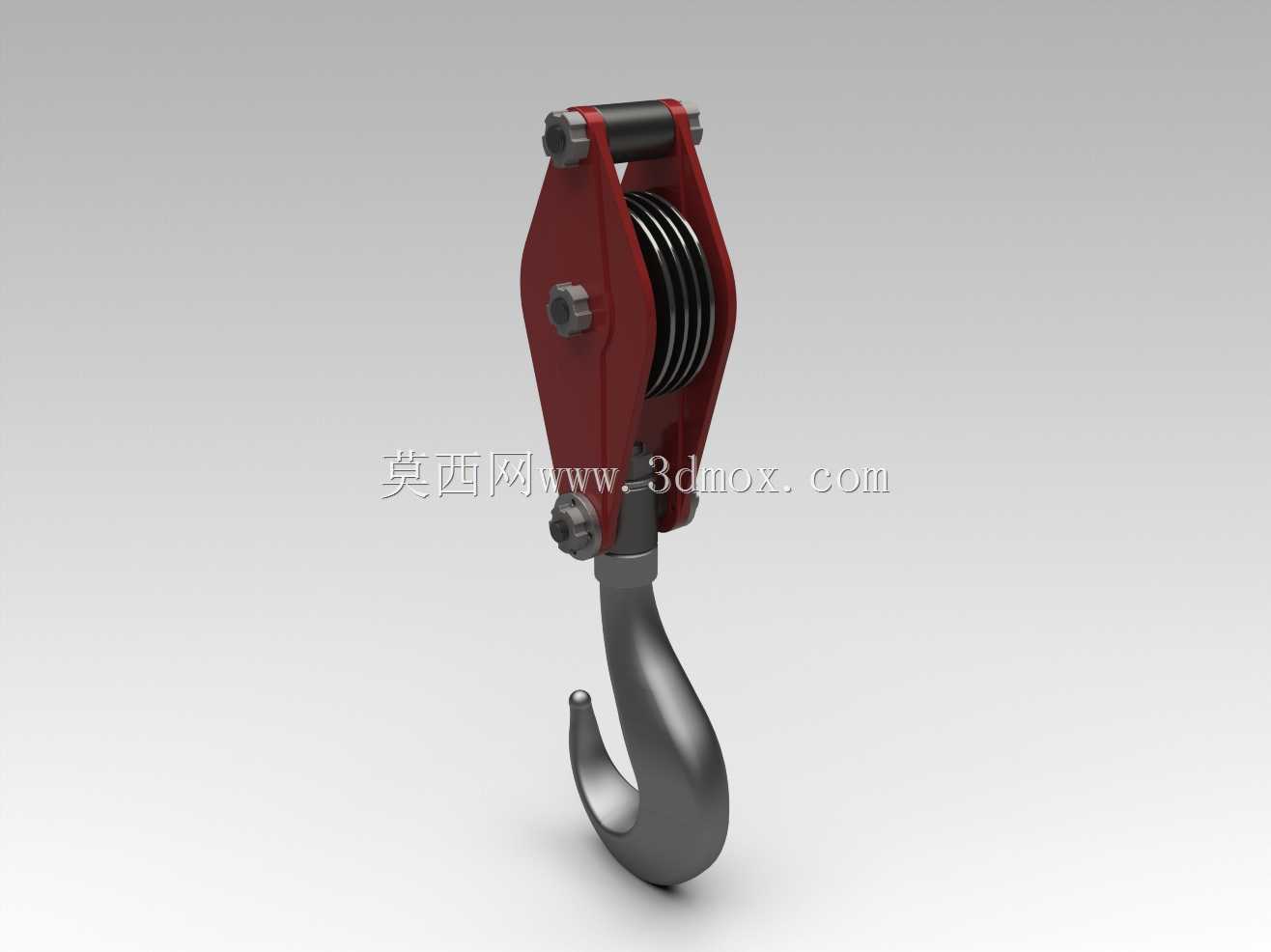

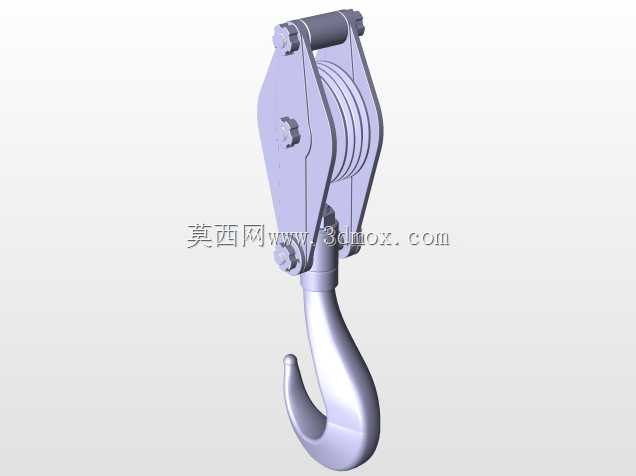

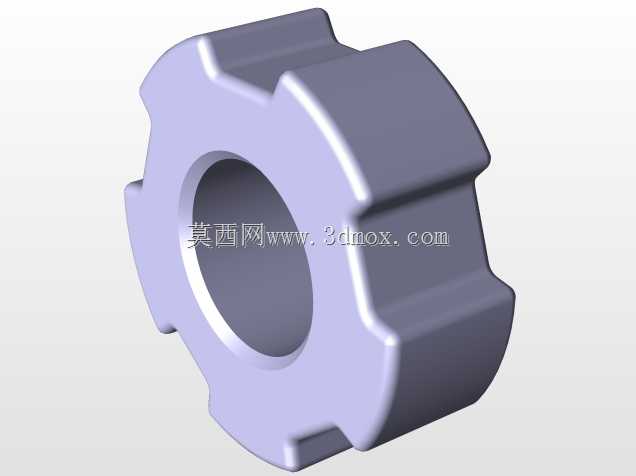

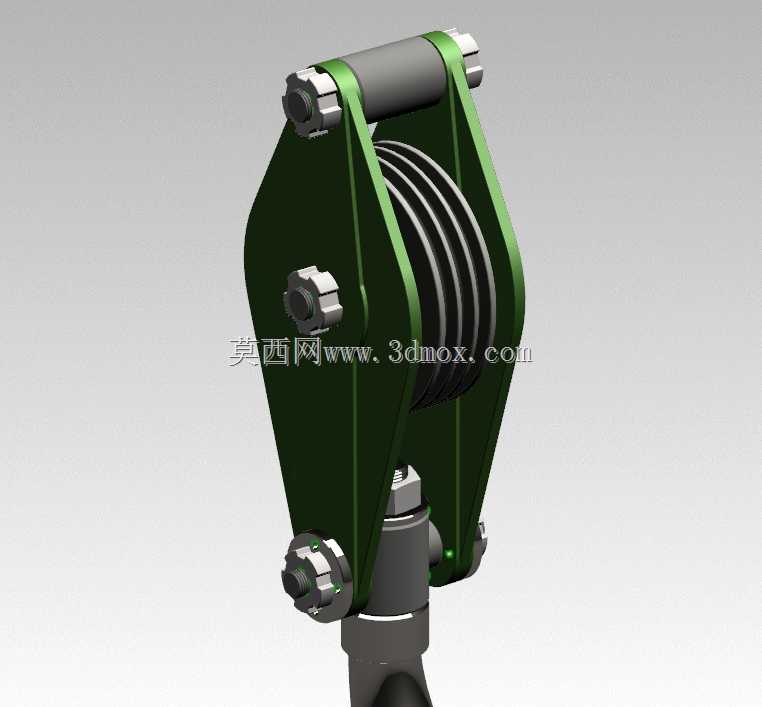

　　在工矿企业、港口码头、基建施工现场的起重作业场景中，吊钩组是桥式起重机、门式起重机、流动式起重机等起重设备直接承接吊重载荷的核心执行部件，其结构合理性直接关系到起重作业的载荷承载能力、运行稳定性与作业安全冗余。这套吊钩组采用多片式滑轮集成设计，将定滑轮组整合在双侧夹板构成的架体内部，相比单滑轮吊钩，可通过钢丝绳的多倍率缠绕实现起升载荷的分流，在同等钢丝绳直径条件下大幅提升额定起重量，同时降低单根钢丝绳的受力负荷，延长钢丝绳的疲劳使用寿命。从结构设计逻辑来看，双侧对称的钢板夹板通过上部的滑轮轴、中部的定位销轴、下部的吊钩推力轴承连接座实现刚性固定，所有销轴端部均采用开槽螺母配合开口销的防松结构，适配起重作业频繁启停、载荷波动大的工况，

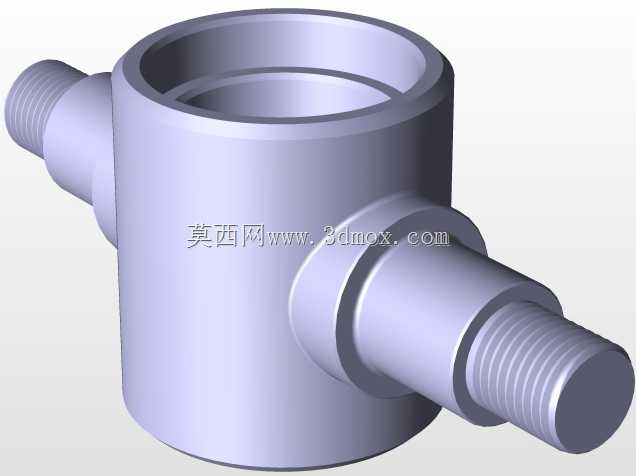

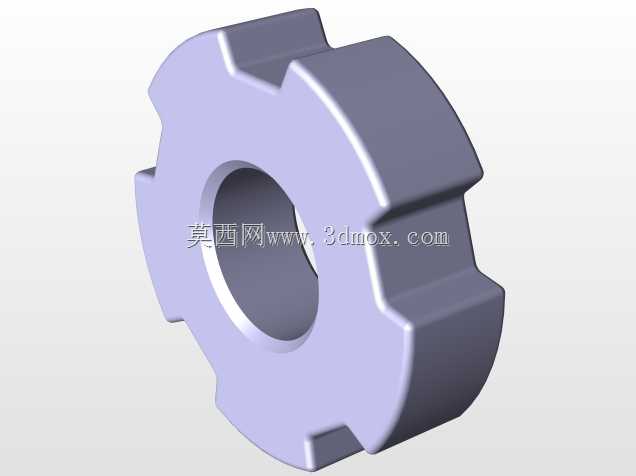

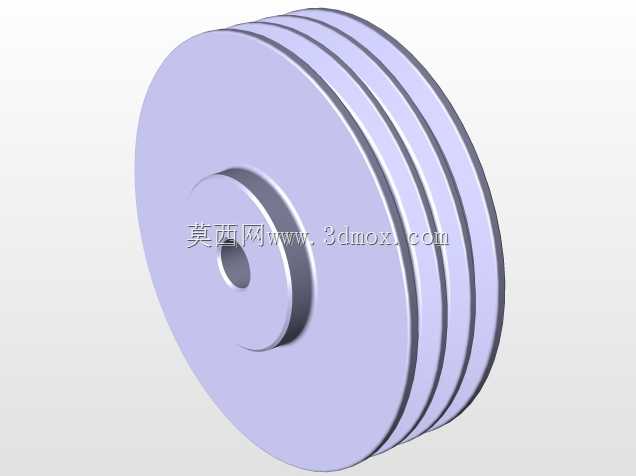

　　避免长期受交变载荷作用出现连接件松脱的风险。架体上部的连接耳孔用于匹配起重机小车上的动滑轮组或吊臂头部的连接结构，安装时需保证架体两侧耳孔的同轴度偏差控制在机械设计手册规定的公差范围内，防止起升过程中出现卡滞、偏磨问题。滑轮槽的轮廓尺寸严格匹配常用起重钢丝绳的直径范围，槽底圆弧半径、槽壁倾角均经过受力校核，确保钢丝绳在槽内可自由偏转，不会出现跳绳、咬绳的问题，滑轮与夹板之间预留有足够的侧向间隙，避免钢丝绳偏摆时与架体发生摩擦。下部的吊钩杆部通过推力球轴承与架体连接，可实现吊重状态下的360度自由回转，方便作业人员调整吊物的朝向，适配不同吊装姿态的作业需求，吊钩尾部的锁紧螺母采用双重防松结构，防止受冲击载荷时螺母回转松脱。

　　设计过程中充分考虑了部件的维护便利性，所有销轴均设计有注油通道，可定期加注润滑脂降低滑轮轴承、吊钩推力轴承的转动阻力，夹板外侧的紧固件均外露设置，日常巡检时可直观检查连接件的紧固状态，无需拆解整体结构即可完成磨损件的更换作业。在安装边界方面，该吊钩组的上部连接轴径、下部吊钩的开口尺寸均适配主流中小吨位起重机的配套接口，可直接替换同吨位级别的老旧吊钩组，无需对起重机的起升机构进行额外改造，架体的整体宽度、竖直方向的安装高度经过优化，在保证滑轮容绳量满足起升高度要求的前提下，尽可能压缩了吊钩组的自身高度，可有效提升起重机的有效起升行程，减少厂房内作业时的顶部空间占用。
