起重机吊钩组装配结构三维设计

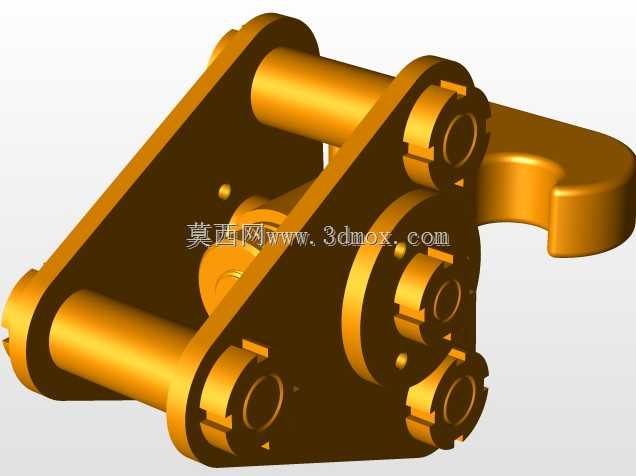

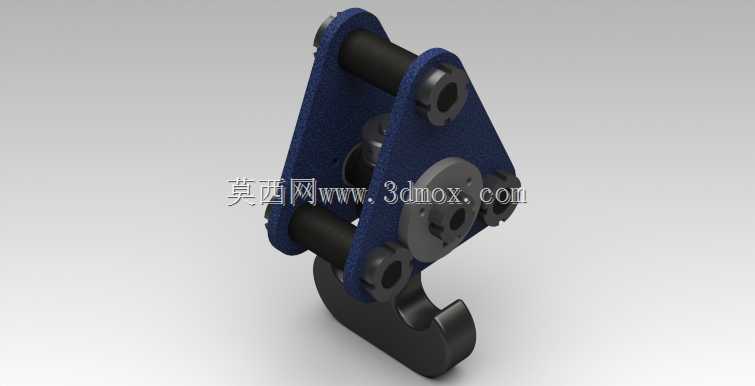

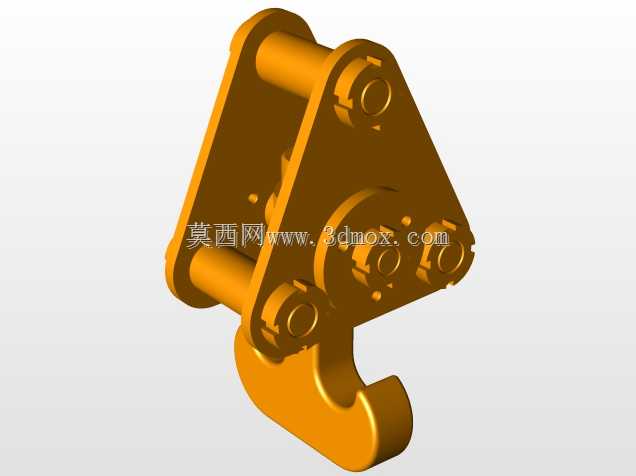

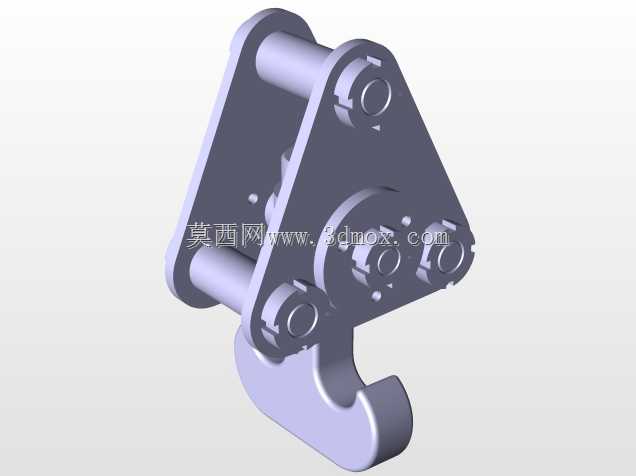

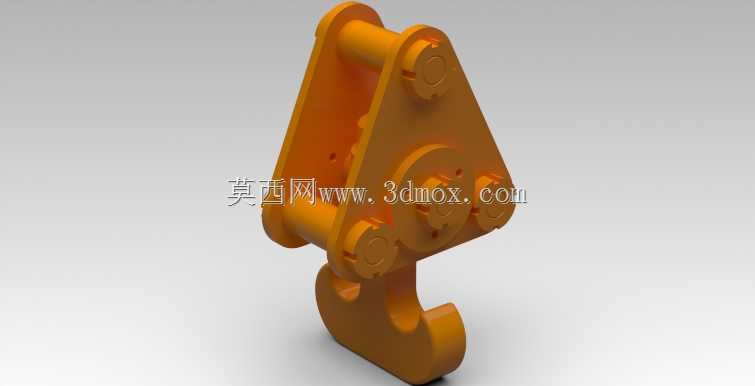

　　在起重作业场景中，吊钩组是直接承载被吊重物的核心执行构件，这套吊钩组件的结构设计直接关系到起重作业的可靠性与作业安全，其适配于车间桥式起重机、门式起重机等常规起重设备的起升机构末端，承担重物起吊、转运过程中的全部载荷传递作用。从结构组成来看，该组件采用三角板式双侧支承结构，两块对称布置的厚钢板作为主承载侧板，侧板上预留的三处销轴安装孔分别对应上连接位、滑轮装配位与吊钩本体连接位，相比单侧板支承结构，双侧板的对称布局能够让销轴承受的剪切载荷均匀分布，避免单侧受力导致的销轴偏磨、侧板变形问题。设计过程中首先要明确额定起重量对应的载荷系数，结合起重机械设计规范里的动载、静载安全余量要求，先确定主侧板的厚度与销轴直径，

　　再反向推导各安装孔的中心距尺寸，确保各铰接点转动顺畅无卡滞，同时要控制吊钩钩头的转动自由度，让钩头可绕下部销轴自由旋转，方便作业人员调整吊物朝向，避免起吊过程中钢丝绳扭结。安装边界方面，上部的铰接孔用于连接起升钢丝绳的动滑轮组或者吊梁连接耳板，安装时需要保证两侧板的同轴度误差控制在销轴直径公差允许范围内，避免销轴安装后出现别劲问题，缩短部件使用寿命。滑轮装配位的销轴需要预留润滑通道，日常维护时可定期加注润滑脂降低转动摩擦阻力，下部吊钩与侧板连接的位置设置了轴向定位结构，防止吊钩作业过程中轴向窜动脱出。钩头部分采用标准起重吊钩的钩腔轮廓尺寸，能够适配常规规格的卸扣、吊装带等吊具，钩尖位置设置的防脱挡片安装位可配套加装防脱装置，

　　避免吊索具从钩腔意外滑出。整套组件的各零件装配关系清晰，没有冗余的结构设计，所有受力部位都做了圆弧过渡处理，避免应力集中导致的构件断裂风险，在实际建模过程中，各铰接位置的配合间隙按照工程机械常用的间隙配合公差设置，既保证转动灵活性，又不会因为间隙过大产生冲击载荷。
