对称式带安装孔槽金属隔板结构件

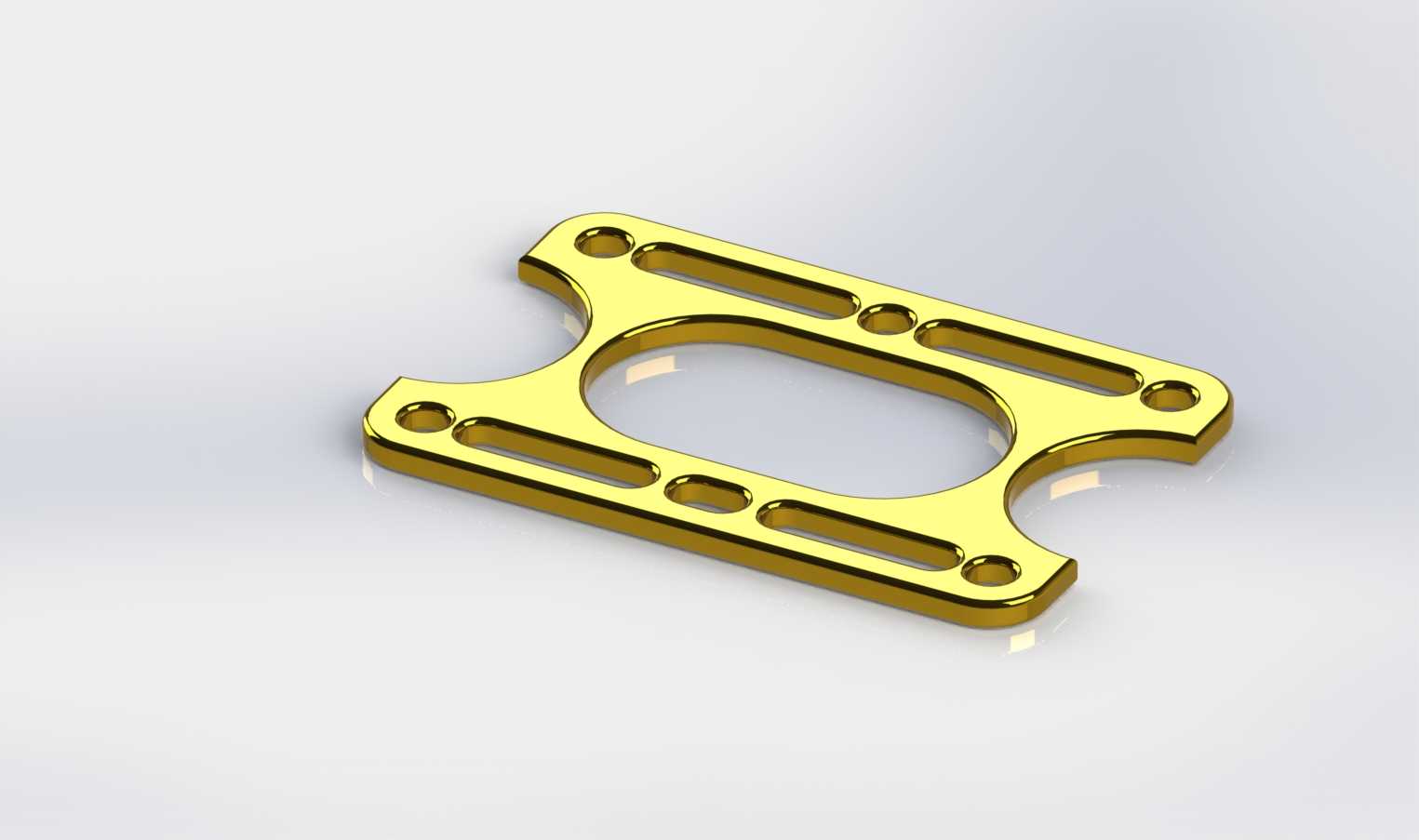

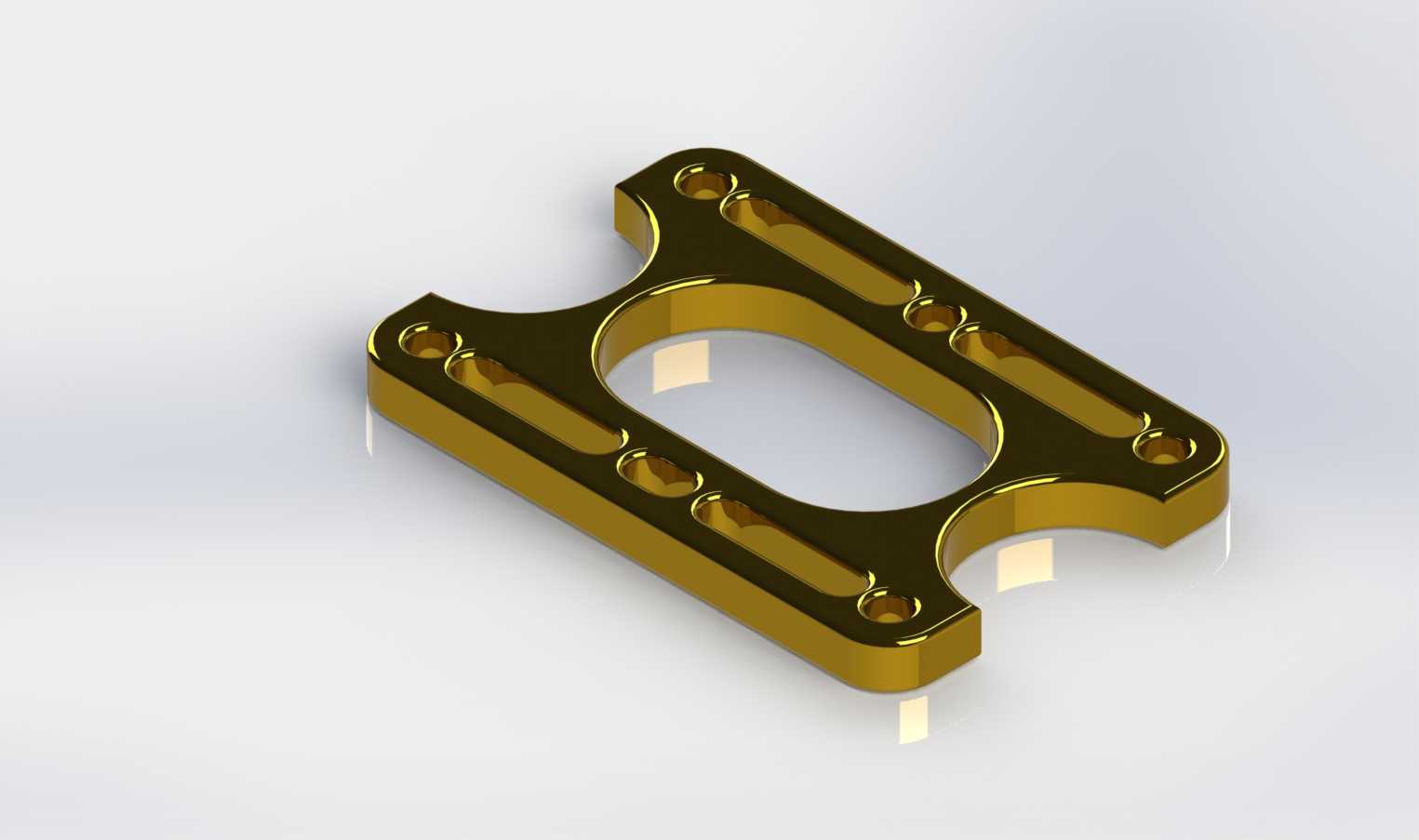

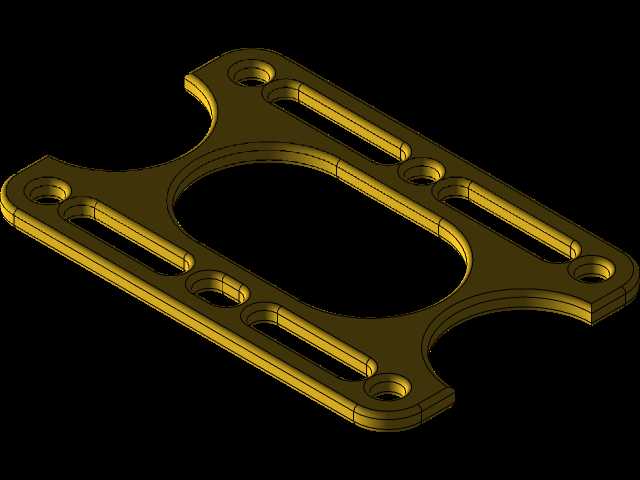

　　这类对称式带镂空的金属隔板结构件，在轻工自动化输送线、小型包装设备的机架层间支撑场景中十分常见，日常也会作为小型动力单元的安装过渡板使用，承担分散载荷、分隔安装空间、衔接不同功能组件的作用。从结构设计逻辑来看，整体采用对称式H型轮廓，中部开设大尺寸长圆形镂空，一方面能够大幅降低零件自身重量，减少机架整体的静载荷负担，另一方面可以为穿过隔板的管线、传动杆件预留充足的避让空间，避免设备运行过程中管线与结构件发生摩擦干涉，同时也能提升设备内部的空气流通效率，辅助动力元件散热。零件两侧的长槽型安装孔采用对称排布设计，相比等直径的圆孔，长槽能够在安装时提供一定的位置调整余量，抵消机架焊接、型材拼接过程中产生的位置公差，降低装配阶段的对位难度，

　　适合多组件拼接的设备机架使用；零件边角处的沉头安装孔，能够保证紧固件安装后端面与零件表面齐平，不会出现凸起干涉相邻组件安装的问题，同时沉头结构也能避免紧固件外露剐蹭操作人员或管线外层。从安装边界来看，零件整体厚度适配常规M4、M5规格的紧固件安装，两侧的弧形缺口设计，是为了适配圆柱形的型材立柱或者导向轴的安装轮廓，让隔板能够与立柱侧面紧密贴合，提升连接后的结构稳定性，避免受力后出现翘曲变形。设计这类零件时，首先要确认安装点位的载荷分布，长槽的长度需要根据实际安装的公差补偿量确定，不能过长削弱零件整体的结构强度，中部镂空的边缘需要做圆角过渡，避免应力集中导致零件受交变载荷时出现开裂，零件的所有安装面都需要保证平面度公差，

　　避免安装后出现贴合间隙导致固定不稳。这类隔板在实际使用中，通常会搭配橡胶减震垫使用，当上方安装有小型电机、电磁阀这类存在小幅振动的元件时，减震垫能够吸收振动能量，避免振动传递到整个机架引发共振，同时也能弥补零件加工时的平面度误差，提升连接可靠性。零件表面的处理方式通常根据使用场景选择，常规车间环境下采用镀锌处理即可满足防锈需求，在有腐蚀介质的工况下则会采用硬质阳极氧化处理，提升表面耐磨与耐腐蚀性能，延长零件的使用寿命。
