小型通用固定翼通勤飞机外观结构设计

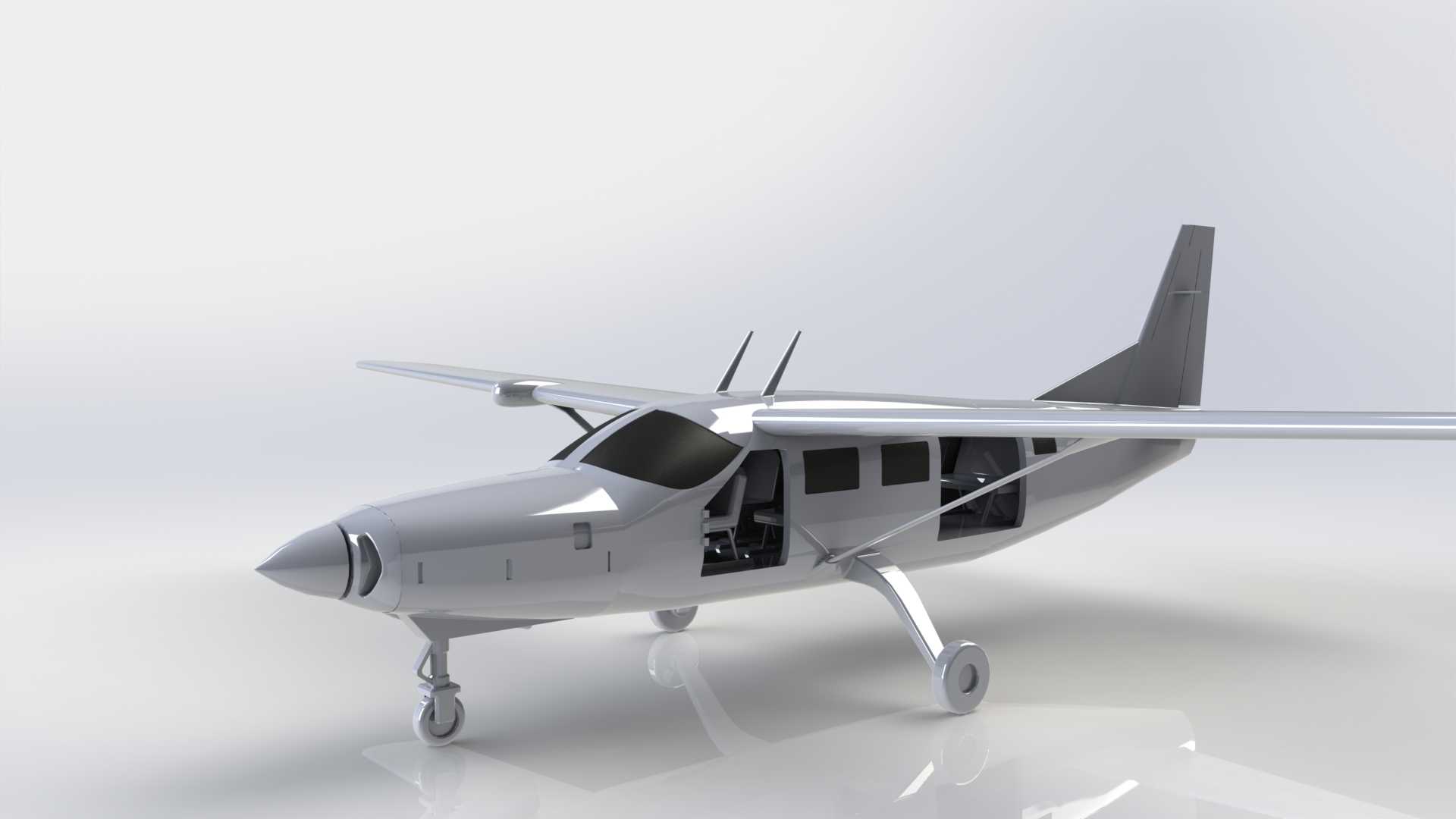

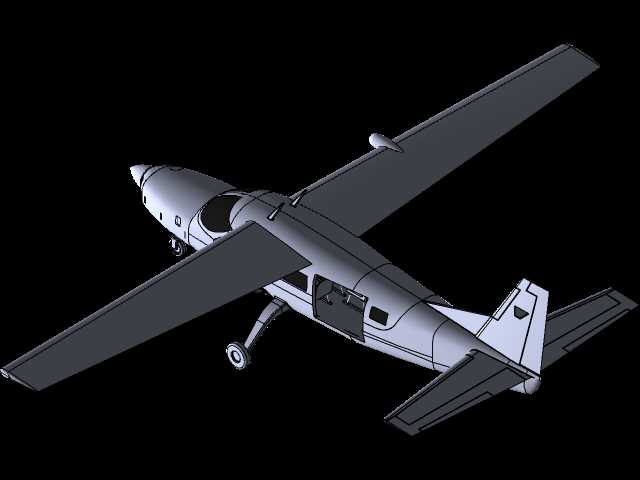

　　这款小型固定翼飞机的三维结构设计，主要面向通用航空短途通勤、低空观光、支线客货运输场景，适配国内通用机场、野外简易起降点的使用需求，可承担4-6人规模的短途人员转运、小批量高价值货物快速运输、低空航测航拍搭载平台等实际用途。从结构设计逻辑来看，整机采用上单翼布局，机翼布置于机身顶部，能够最大化释放机身下部客舱空间，同时降低地面起降过程中机翼与地面障碍物剐蹭的风险，适配非铺装简易跑道的起降工况。机身主体采用半硬壳式结构设计，前部为尖锐流线型机头，内置航电设备舱与前起落架安装位，机头截面做了收敛式流线处理，能够有效降低飞行过程中的正面空气阻力，提升巡航阶段的燃油经济性。客舱段采用矩形截面过渡设计，两侧设置多扇舷窗与上下开启式舱门，

　　舱门开口尺寸经过边界校核，能够满足人员快速登离机、小型货物装卸的空间需求，客舱内部预留了座椅安装点位、机载设备布线通道与行李存放空间，结构加强筋沿机身纵向布置，在控制整机重量的前提下保证机身结构的抗扭与抗弯强度。尾翼采用常规布局，垂直尾翼与水平尾翼的安装角度经过气动校核，能够保证飞行过程中的航向与俯仰稳定性，尾翼根部与机身尾部的连接位置做了加强结构设计，能够承受飞行过程中气动载荷带来的交变应力。起落架采用前三点式布局，前起落架布置于机头下部，带有转向结构，能够满足地面滑行转向需求，主起落架安装于机翼下部的支撑结构上，起落架支柱带有缓冲阻尼结构，能够吸收简易跑道起降过程中的冲击载荷，起落架的收放边界在建模过程中做了完整的运动干涉校核，

　　保证收放过程中不会与机翼、机身结构发生剐蹭。机翼采用平直翼设计，翼型选用低速高升力翼型，适配低空低速飞行工况，机翼内部预留了油箱安装空间，机翼与机身的连接位置设置了加强翼肋，能够将机翼承受的气动载荷均匀传递到机身主承力结构上。整机外形尺寸的建模严格按照通用航空小型通勤飞机的实际边界控制，翼展、机身长度、机高的比例符合实际机型的气动设计要求，所有外露部件的外形都做了流线化处理，减少不必要的气动凸起，降低飞行过程中的寄生阻力。建模过程中对所有活动部件的运动行程都做了参数化约束，包括舱门开启角度、起落架收放行程、操纵面偏转角度，能够直接用于后续的气动仿真、结构强度校核、虚拟装配验证等设计环节，为后续的详细结构设计、工艺拆分提供准确的三维数模依据。
