自顶向下设计的飞机机翼装配结构

　　该机翼装配结构面向通用轻型固定翼飞行器的气动承载需求设计，整体采用薄壁梁式布局，核心承力框架沿翼展方向排布，兼顾气动外形维持与飞行载荷传递的双重作用。从实际装机场景来看，该结构可适配低速轻型通航飞机的单侧主翼安装需求，安装对接端位于翼根区域，预留的对接孔位可直接与机身中央翼盒的连接耳片配合，无需额外增设转接支架即可完成翼身对接，安装边界贴合常规轻型飞机的翼身对接公差要求，翼尖区域做了收窄修形，可直接搭配常规翼尖整流件使用，无需二次修磨外形。

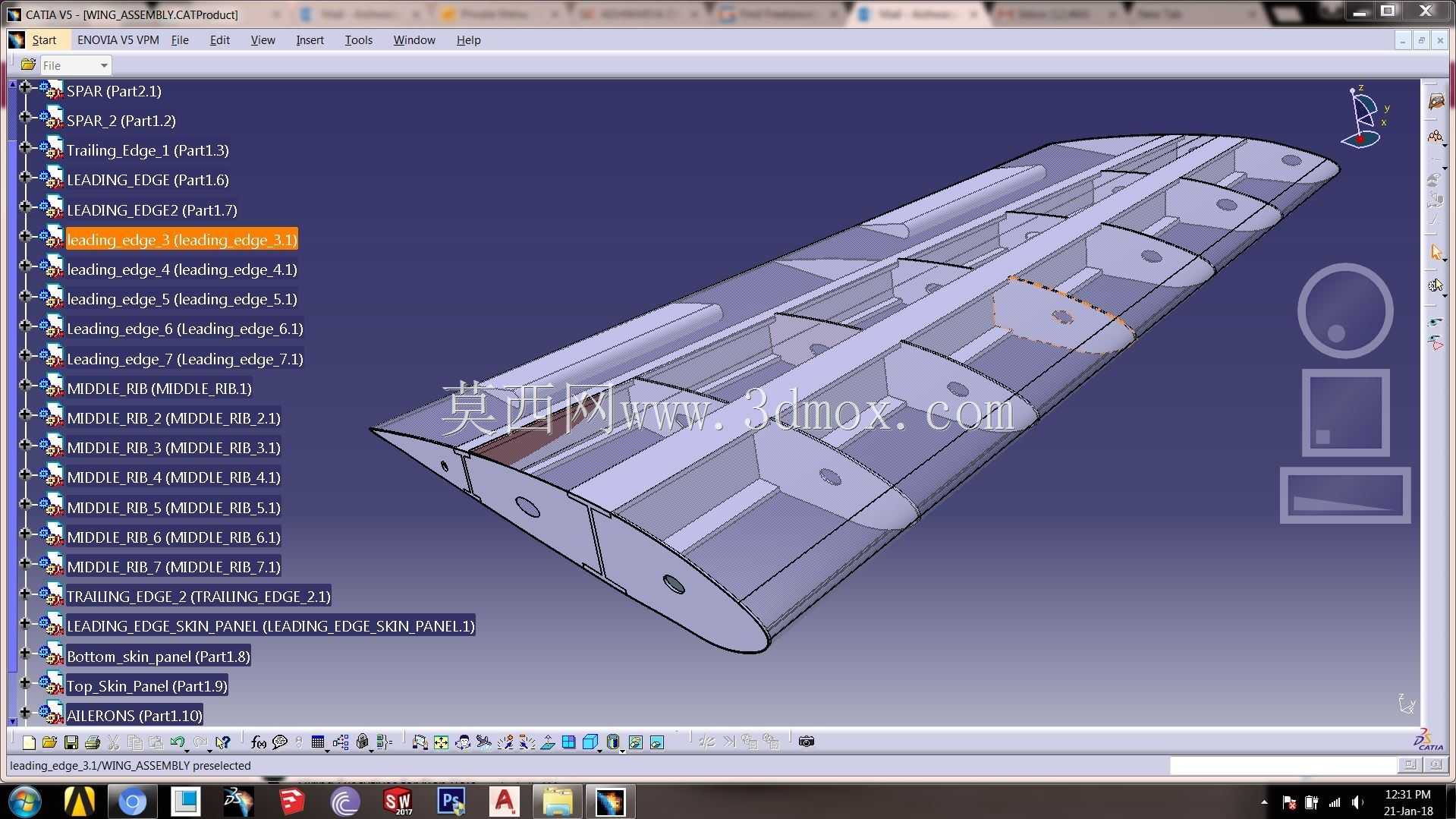

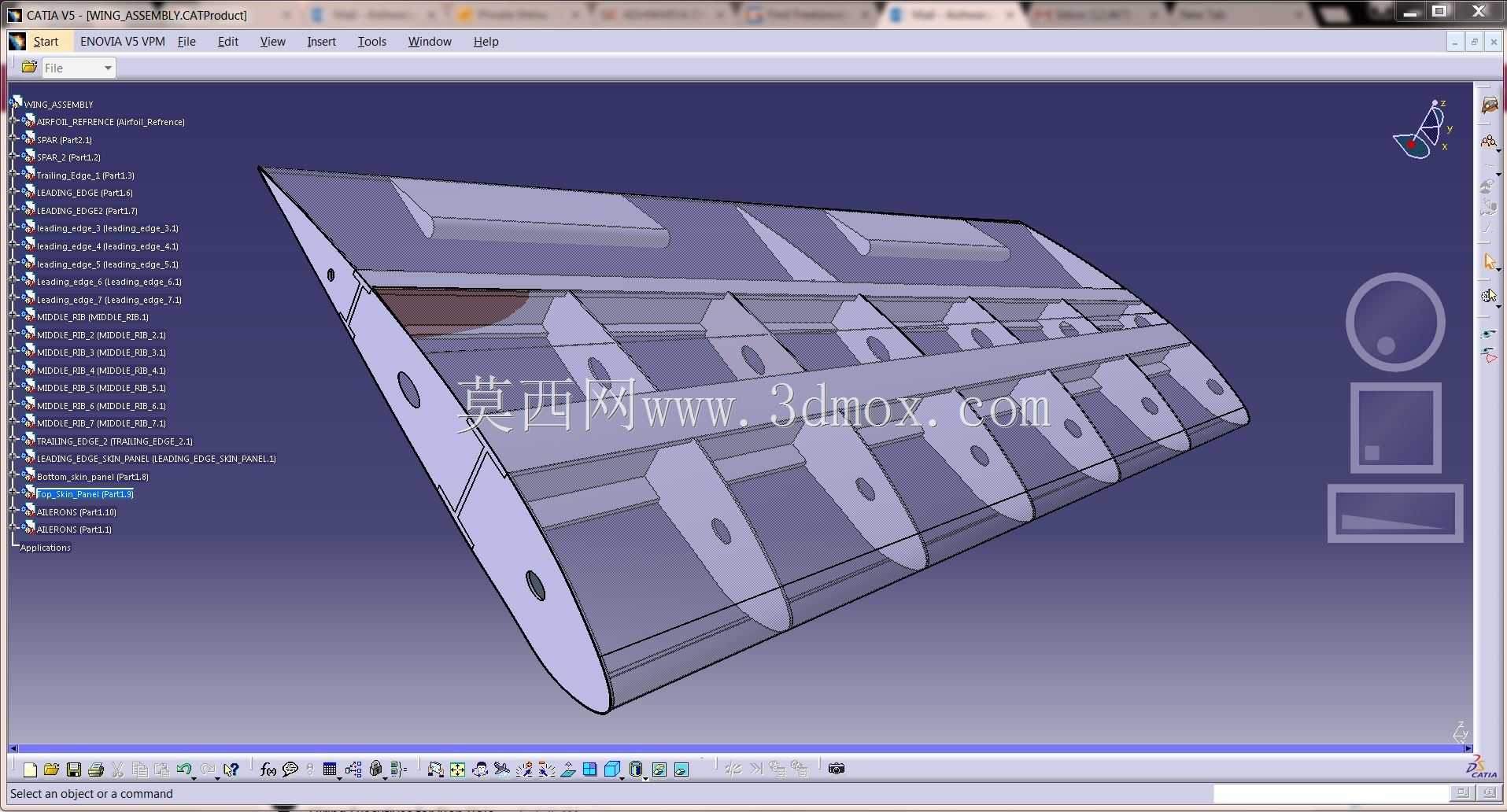

　　设计过程采用自顶向下的装配逻辑，先锁定整机气动外形给出的机翼基准曲面，再以此为顶层参考拆分各层级零件：首先沿翼展方向按载荷分布梯度布置横向翼肋，翼肋上预留的减重孔在保证截面抗弯刚度的前提下，尽可能降低结构自重，每个翼肋的外缘型面完全贴合顶层气动曲面，保证后续蒙皮安装后外形无阶差；沿翼弦方向布置前后缘翼梁作为纵向主承力构件，翼梁与翼肋的连接位置预留了标准紧固件过孔，装配时可直接通过铆钉完成连接，无需现场配钻。前后缘区域分别布置了前缘修形构件与后缘边缘组件，前缘构件的圆弧外形匹配低速飞行的气流附着要求，后缘构件预留了操纵面安装的铰接位，可直接搭配常规副翼、襟翼组件完成后续舵面装配。

　　蒙皮部分分为上下两层，分别贴合翼肋与翼梁组成的框架上下表面，蒙皮边缘与翼梁、翼肋的连接边预留了铆接余量，装配完成后可形成封闭的盒式承力结构，能够承受飞行过程中的升力、阻力与机动载荷，同时维持机翼的气动外形精度。各零件之间的装配间隙控制在常规航空装配的公差范围内，不存在干涉问题，装配层级清晰，从顶层骨架到外围蒙皮、边缘构件的装配顺序符合实际航空制造的工艺逻辑，既可以用于航空类机械结构的教学演示，也可作为轻型通航飞机机翼结构设计的参考方案，帮助设计人员梳理自顶向下装配设计的流程逻辑，理解机翼结构的载荷传递路径与各构件的功能分工。
