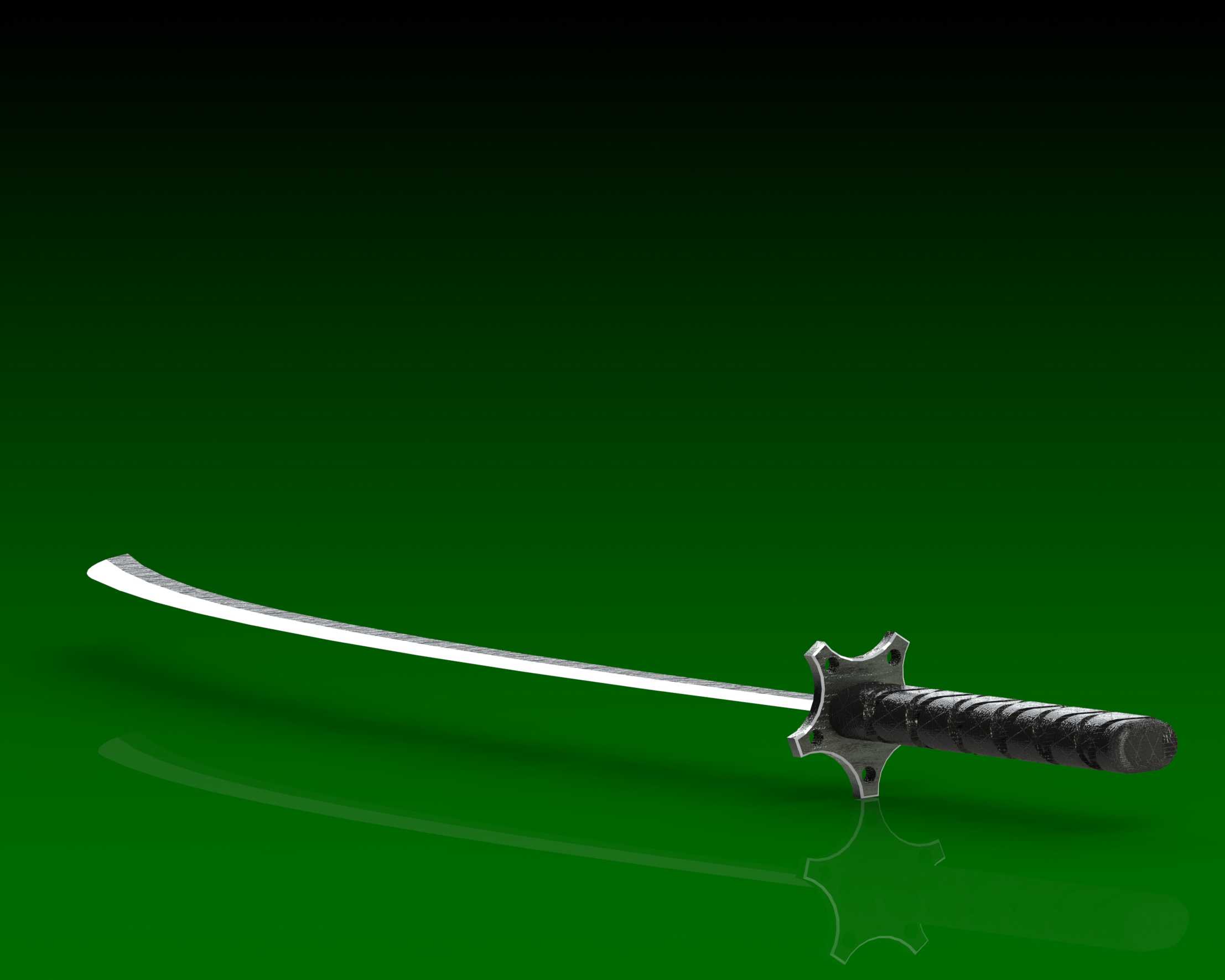

日式武士刀卡塔纳冷兵器结构三维设计

　　这款卡塔纳武士刀的三维结构设计，首先从实际使用场景的受力特性出发，传统武士刀作为劈砍类长柄冷兵器，刃部需要承受瞬间冲击载荷与往复切削的应力，因此在建模阶段先完成了刀身的曲率拟合，刀身从靠近护手位置到刀尖的弧度采用渐变式设计，靠近柄部的弧度较小以保证握持发力时的结构刚性，刀尖段弧度适当放大，优化劈砍过程中的切入角度，降低刃口接触目标时的应力集中系数。

　　护手部分采用星型多凸缘结构，区别于传统圆形护手的设计，多凸缘结构一方面可以在握持时形成额外的防滑限位，避免劈砍发力过程中手部向刃部滑移，另一方面凸缘位置预留了配重安装位，可通过调整凸缘内部的嵌件重量平衡整刀的重心位置，将整刀重心控制在护手前方3至5厘米区间内，适配多数使用者的握持发力习惯。刀柄部分采用分段式缠绕纹理设计，建模时还原了缠绳的凹凸纹理，每一圈缠绳的间距控制在8毫米左右，既保证握持时的摩擦力，也避免纹理过密导致的硌手问题，柄芯与刀身采用一体化结构设计，柄芯插入刀柄内部的长度达到刀柄总长度的三分之二，避免劈砍过程中柄部与刀身连接位置出现断裂失效。

　　从安装边界来看，整刀总长度控制在105厘米左右，其中刀身长度约73厘米，刀柄长度约28厘米，护手最大外径约8厘米，刃部最厚位置位于靠近护手处，厚度约7毫米，向刀尖方向逐步收薄至2毫米，既保证刃部的锋利度，也兼顾刀身整体的抗弯折性能。刀身表面的建模预留了研磨纹理的映射区域，可根据后续工艺需求调整纹理方向，适配不同的表面处理效果。在结构验证阶段，针对刀身与护手的连接位置做了限位结构设计，护手与刀身接触位置设置了定位卡槽，装配时可直接卡入定位，避免使用过程中护手出现转动偏移，刀柄尾部设置了锁止结构，柄芯穿过刀柄后通过尾钉锁紧，整体装配无需额外焊接结构，可拆卸维护。

　　这类冷兵器结构的三维设计，除了用于文创产品的复刻开发，也可用于影视道具的结构打样、传统兵器的结构研究场景，建模过程中所有的曲面均采用G2连续过渡，避免出现棱角突兀的问题，既还原传统武士刀的外形特征，也从工程力学角度优化了各部位的受力分布，减少实际使用过程中结构失效的概率。
