工业加工用手动超越齿轮箱结构设计

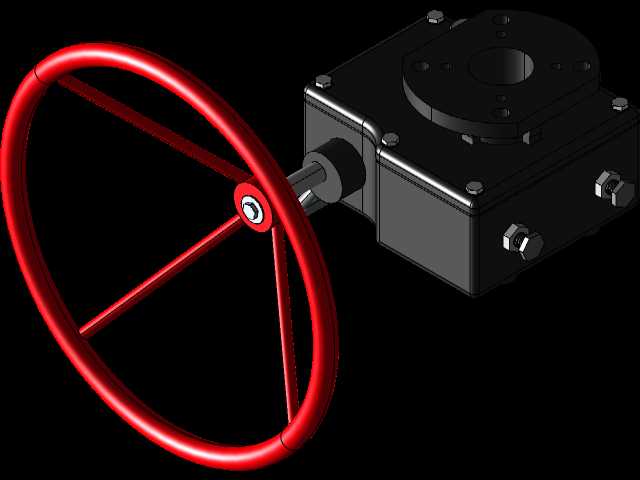

　　这款手动超越齿轮箱主要面向工业加工场景中的间歇传动、手动进给类工位设计，常见于小型专用加工设备的手动操作端、工装夹具的进给调节机构，以及需要手动介入与自动传动互不干涉的传动链路中，能够在主动轴停转或转速低于从动轴时实现自动脱开，避免反向传动带来的机构卡滞或操作安全隐患。从结构设计来看，整套齿轮箱采用上下分体式箱体结构，上箱体预留安装法兰位，可直接通过螺栓固定在设备安装基面，下箱体集成操作手柄与手轮的安装接口，箱体结合面处设置密封垫片，既能够防止内部润滑脂泄漏，也可以阻挡加工场景中的切屑、粉尘进入箱体内部，适配车间多尘的加工环境。内部传动链路采用圆柱直齿轮啮合搭配超越离合器结构，齿轮参数经过模数匹配，

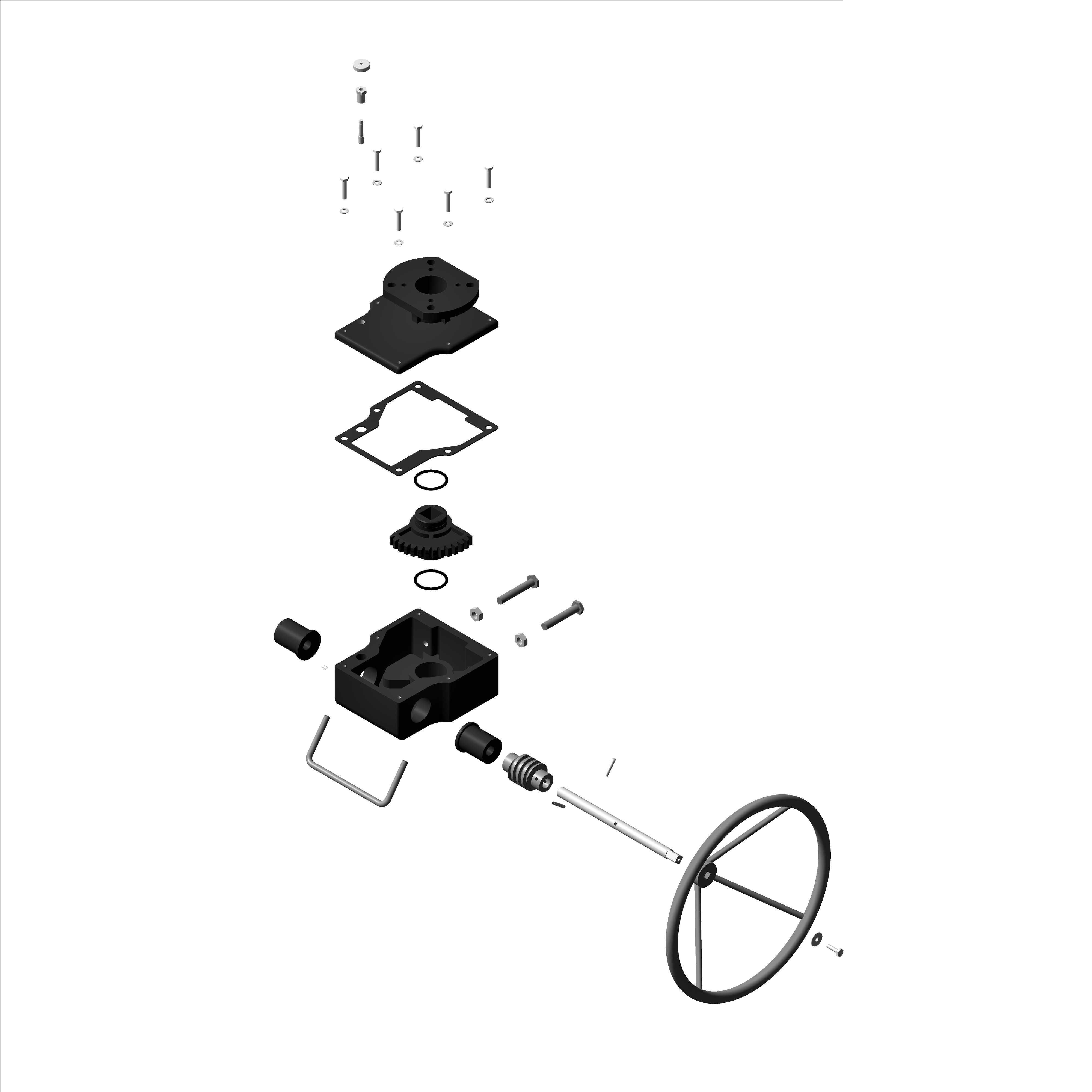

　　在保证传动扭矩足够应对手动进给载荷的前提下，尽可能缩小齿轮啮合间隙，减少手动操作时的空程量，提升调节精度。手轮与操作杆的布置充分考虑人工操作的人机工程角度，手轮直径适配单手握持转动的操作范围，操作杆预留内六角扳手接口，可在需要大扭矩锁紧或调节时借助工具加力，无需额外设计辅助操作结构。安装边界方面，箱体整体轮廓方正，安装孔位采用对称布置，既可以正装也可以根据设备布局侧装，输入输出轴的轴伸长度经过适配，能够直接对接常见的直线进给滑块、调节丝杠等末端执行部件，不需要额外加装过渡轴套。设计过程中充分考虑了装配工艺性，所有内部零件均可从箱体结合面处完成装配，螺栓规格统一，减少装配时的工具更换频次，

　　日常维护时仅需拆开上下箱体即可检查齿轮磨损情况、补充润滑脂，不需要将整个齿轮箱从设备上完全拆卸，降低后期运维的工作量。超越离合器的滚柱与保持架采用耐磨材质，能够承受频繁的离合动作，在手动操作与自动传动切换的过程中不会出现卡滞、打齿的问题，适配加工设备频繁调整工位的使用需求。
