插齿机用高精度插齿刀头总成结构

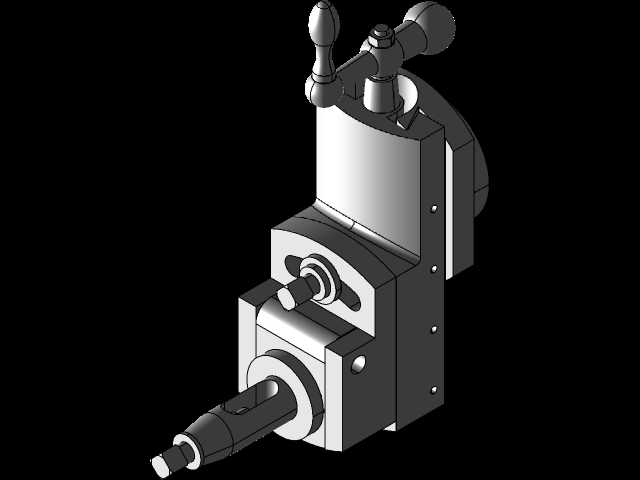

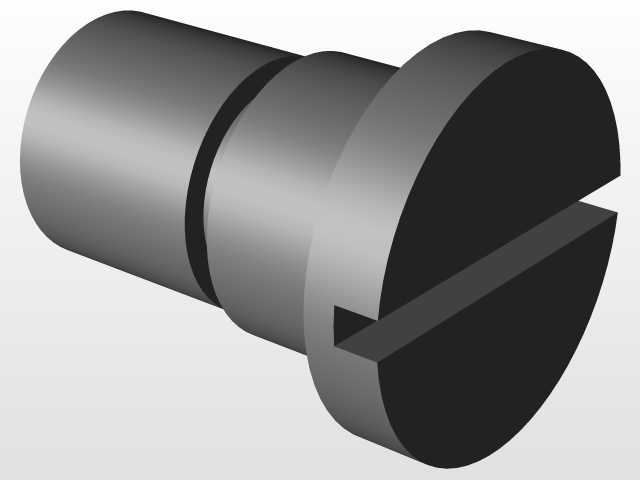

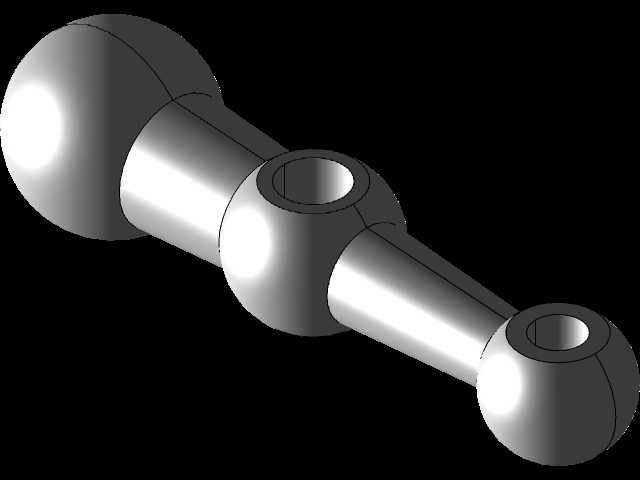

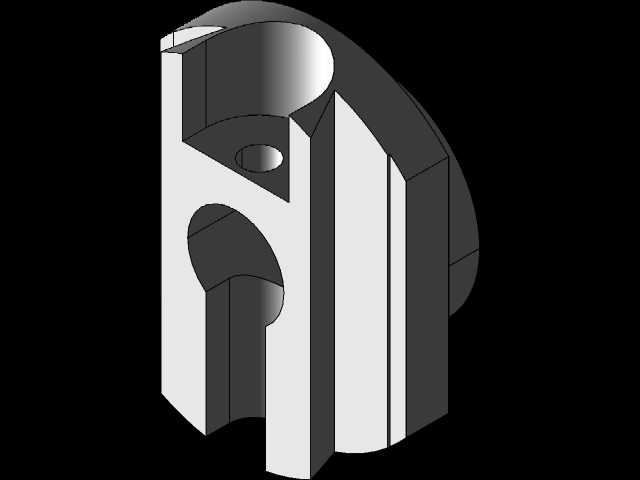

　　这套插齿刀头总成是齿轮加工机床核心执行部件，主要适配中小模数圆柱齿轮的插削加工场景，在汽车变速箱齿轮、工程机械传动齿轮、精密减速器齿轮的批量生产工序中承担核心切削执行功能，可完成直齿、斜齿及带台肩结构齿轮的齿形成型加工，相比滚齿加工更适配内齿圈、多联齿轮这类滚刀无法避让的加工工况。从结构设计逻辑来看，总成采用模块化分层布局，上部设置的操作手柄用于手动调整刀架行程初始位置与切削角度锁紧，刀体安装座通过燕尾导轨与滑枕主体配合，可实现切削行程的精准往复导向，侧部的调节旋钮用于微调插齿刀的圆周进给起始相位，保证齿形分齿精度。安装边界方面，总成背部设置与机床滑枕适配的定位止口与螺栓连接孔组，可直接匹配通用插齿机的主轴安装接口，

　　无需额外制作过渡连接工装，刀头前端的刀具装夹孔采用标准锥面定位结构，可适配市售标准规格插齿刀具，更换刀具时仅需松开前端锁紧螺母即可完成拆装，大幅减少换刀辅助时间。功能特性上，内部集成的传动副可将机床主轴的往复直线运动转化为刀具的切削主运动，同时配合分齿机构的同步传动，保证每一次切削行程的齿距累积误差控制在精密加工允许范围内，滑枕配合面采用耐磨合金镶条结构，可通过调整镶条间隙补偿长期运行产生的磨损，维持切削运动的平稳性，避免切削过程中出现振纹影响齿面粗糙度。设计过程中充分考虑了切削工况的受力特点，刀架主体采用高刚性箱型结构，在切削载荷作用下的形变量控制在微米级，可承受断续切削带来的冲击载荷，上部的润滑注油点可直接连通内部导轨与传动副，

　　日常维护时无需拆解总成即可完成润滑保养，适配车间批量生产的连续作业需求。总成的伸出端长度与回转半径经过优化，加工内齿圈时可避免刀架与工件内壁发生干涉，针对不同模数齿轮的加工需求，可通过调整上部的行程限位块改变往复切削行程长度，无需更换整个刀头总成即可覆盖一定范围内的齿轮加工规格，有效降低生产现场的工装储备成本。
