异形集成控制电路板三维结构设计

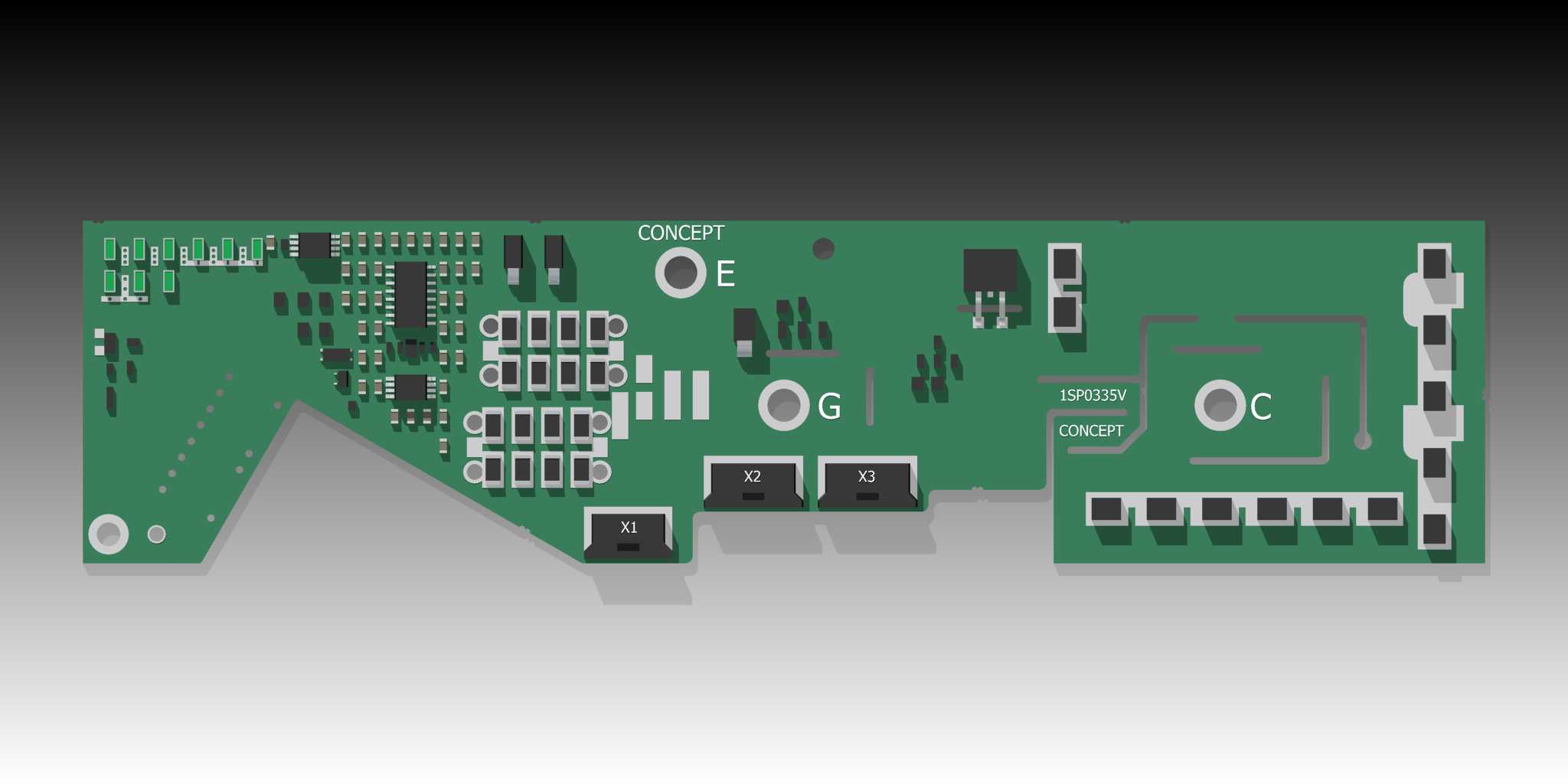

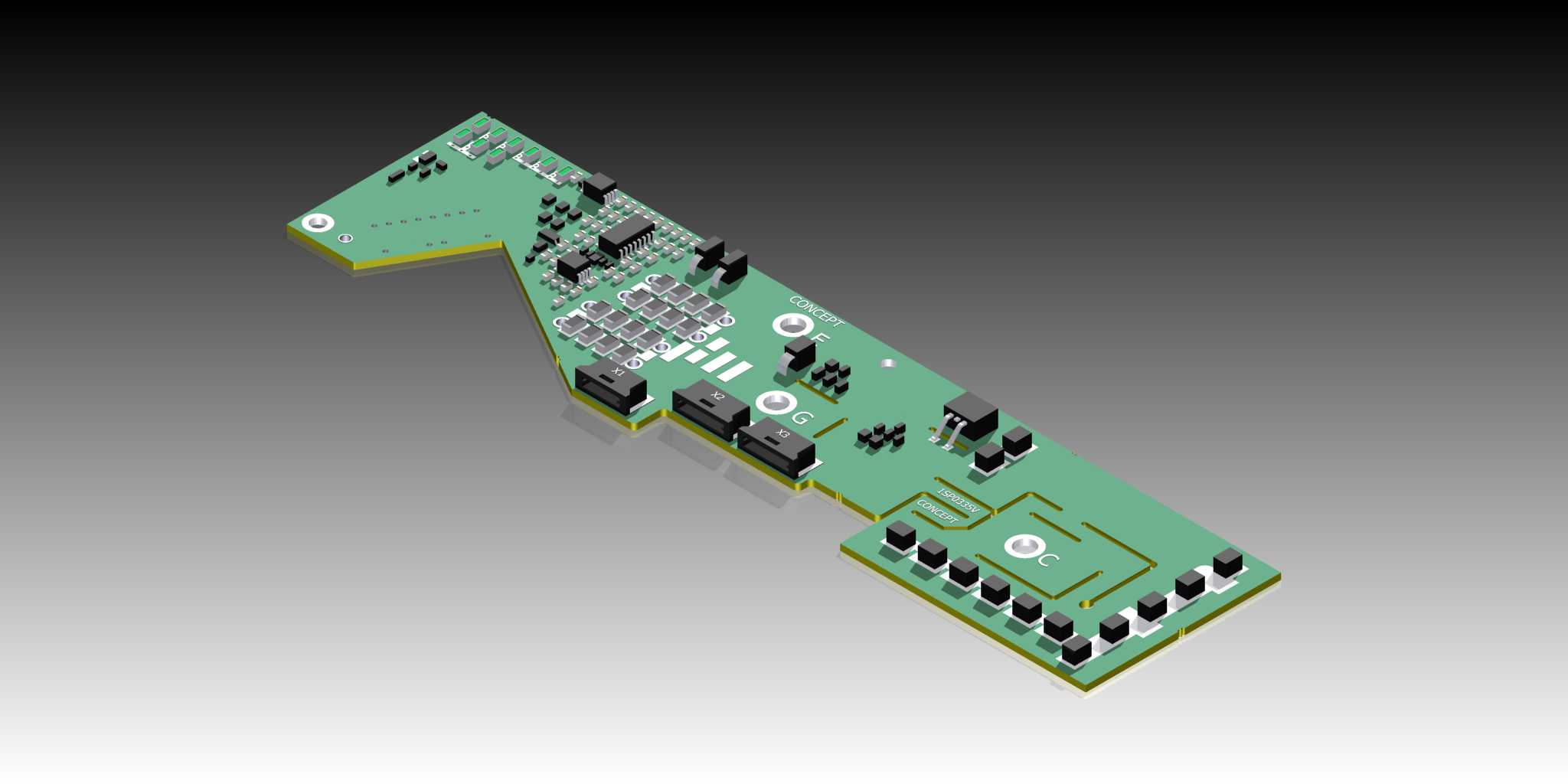

　　这款异形集成控制电路板的设计，最初是为适配狭小且轮廓不规则的设备内部安装空间，常见于紧凑型工业控制终端、小型智能检测设备的内置电控单元中，承担设备信号采集、指令分发、功率驱动的核心作用。从结构设计逻辑来看，整体采用非对称弯折轮廓，完全避开设备内部的传动组件、散热风道以及结构支撑筋位，安装孔位沿板体边缘分散布置，其中一端的单安装孔用于定位防呆，另一端沿板边排布的多组安装孔可配合不同厚度的绝缘衬垫调整安装间隙，适配不同壳体的装配公差。板体上的元件布局遵循信号流向分区排布，靠近板体窄端的区域布置信号处理类贴片元件，减少信号传输路径长度，降低干扰；板体宽端区域集中布置功率驱动类元件，预留的铺铜区域可辅助元件散热，

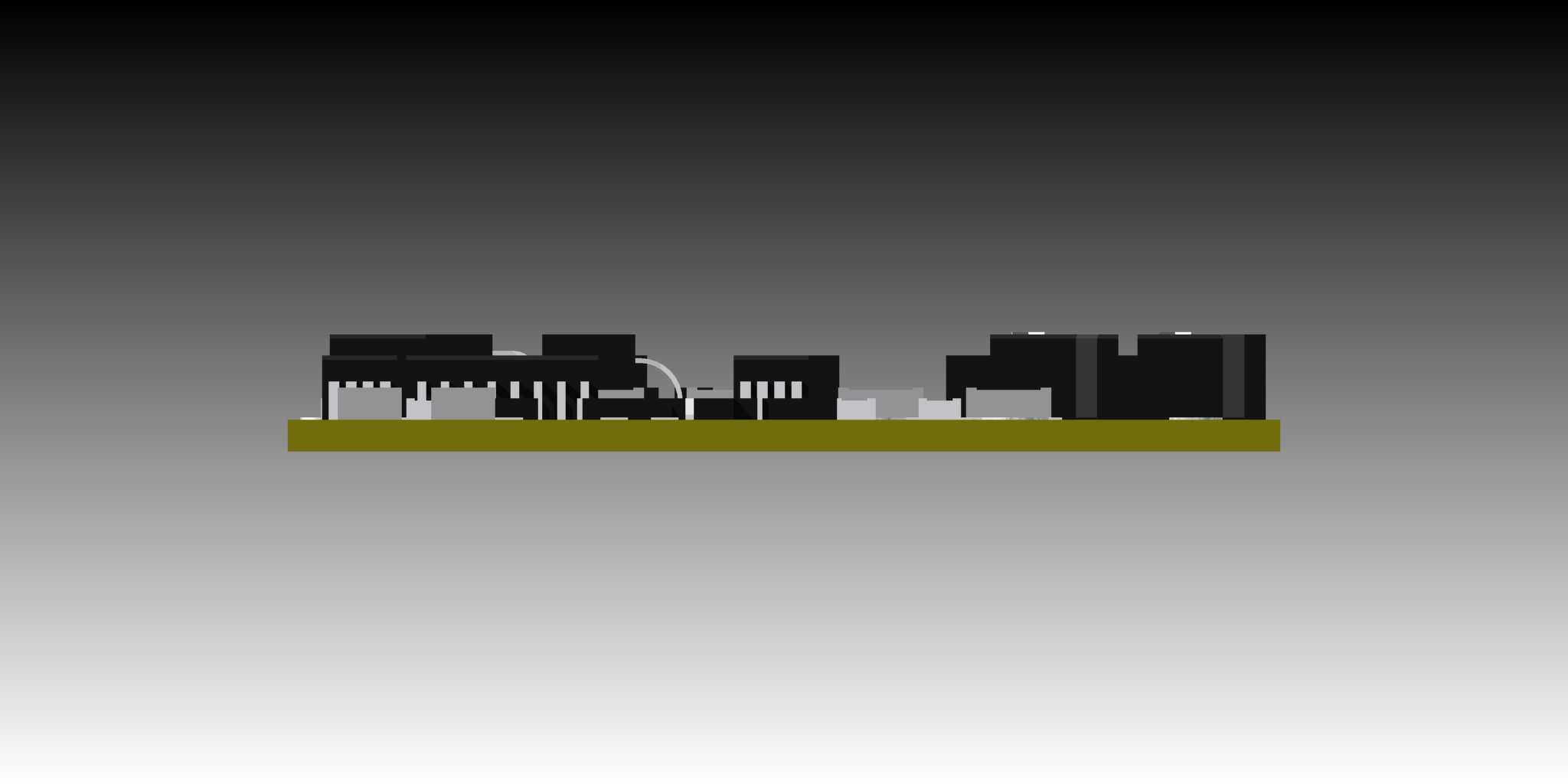

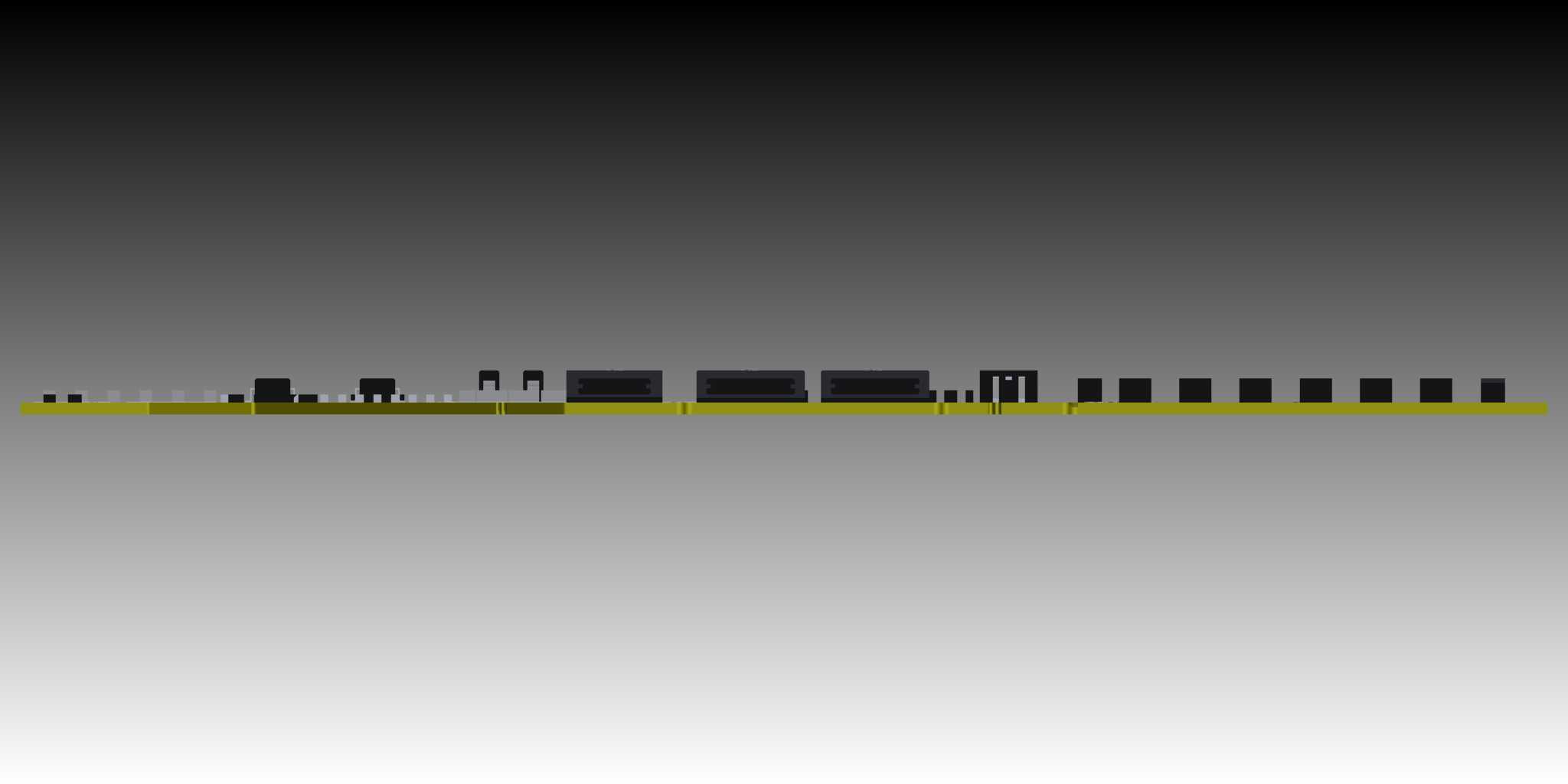

　　无需额外加装散热片即可满足常规工况下的温升要求。板体边缘的接插件全部采用卧式贴片封装，高度控制在板体整体厚度范围内，避免接插件突出板体过多占用垂直安装空间，接插件的引脚排布做了防呆设计，反向无法插入，降低现场装配的出错概率。设计过程中充分考虑了生产制造的工艺要求，板体弯折处的走线全部做了圆弧过渡，避免锐角走线造成的信号反射，同时板边距离最外侧元件的距离满足SMT贴片加工的工艺边要求，无需额外添加工艺拼板边即可直接上机生产，减少板材浪费。安装边界方面，板体最宽处尺寸适配设备内部预留的电控仓宽度，最窄处可深入设备前端的检测探头安装区域，直接对接探头的信号输出端，省去中间转接排线，既降低信号衰减概率，也减少装配工序。

　　板体上预留的测试点全部布置在板体同一侧，方便生产过程中的在线测试，无需翻转板体即可完成全部功能检测，提升生产测试效率。元件选型全部采用工业级通用料号，供应链覆盖广，替换性强，不会出现单一元件断供导致整板无法生产的问题，板体表面的丝印标识清晰标注了每个接口的功能定义，方便后期设备维护时的故障排查与接线核对。
