工业级散热型功率电子模块三维结构

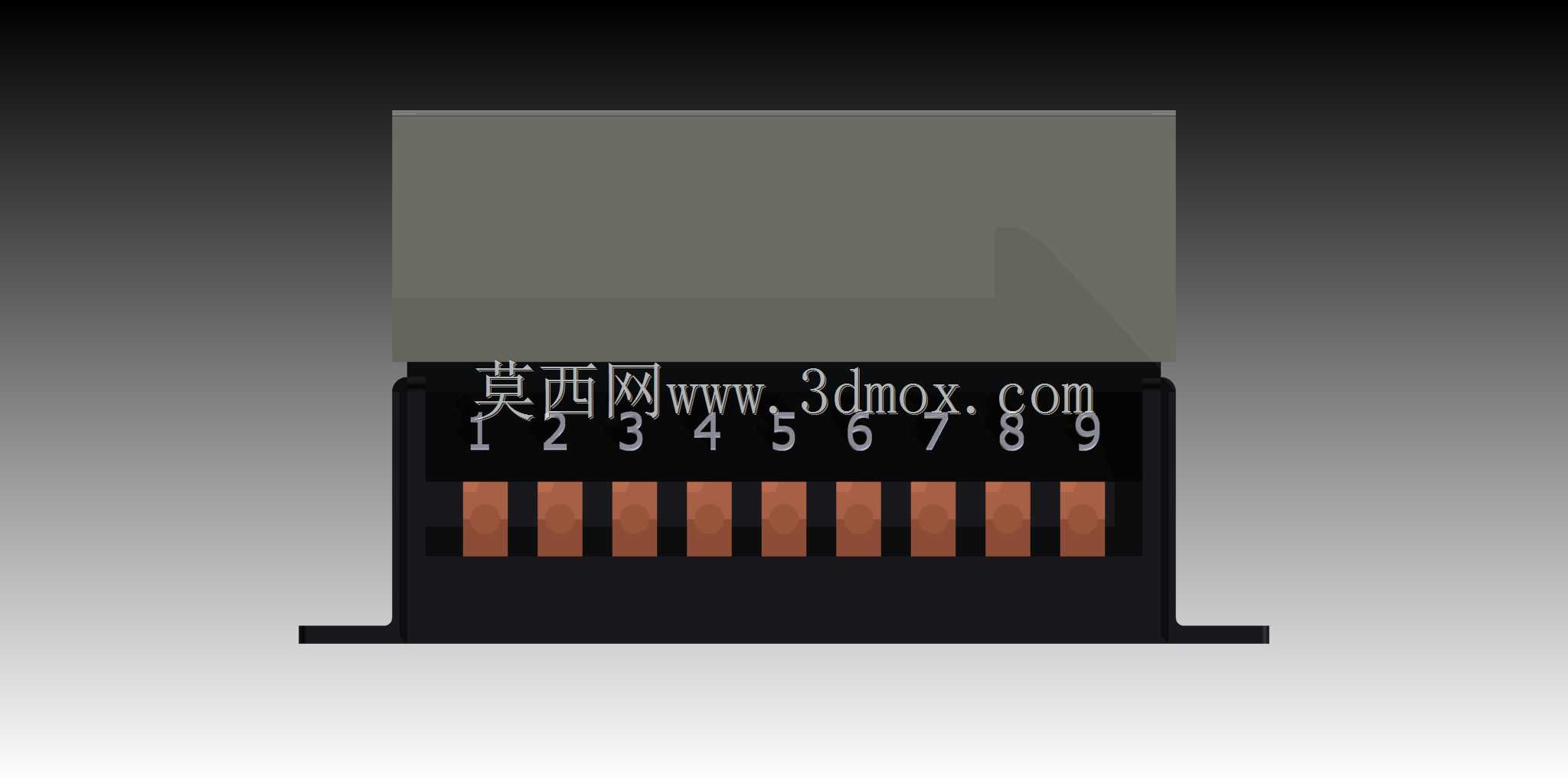

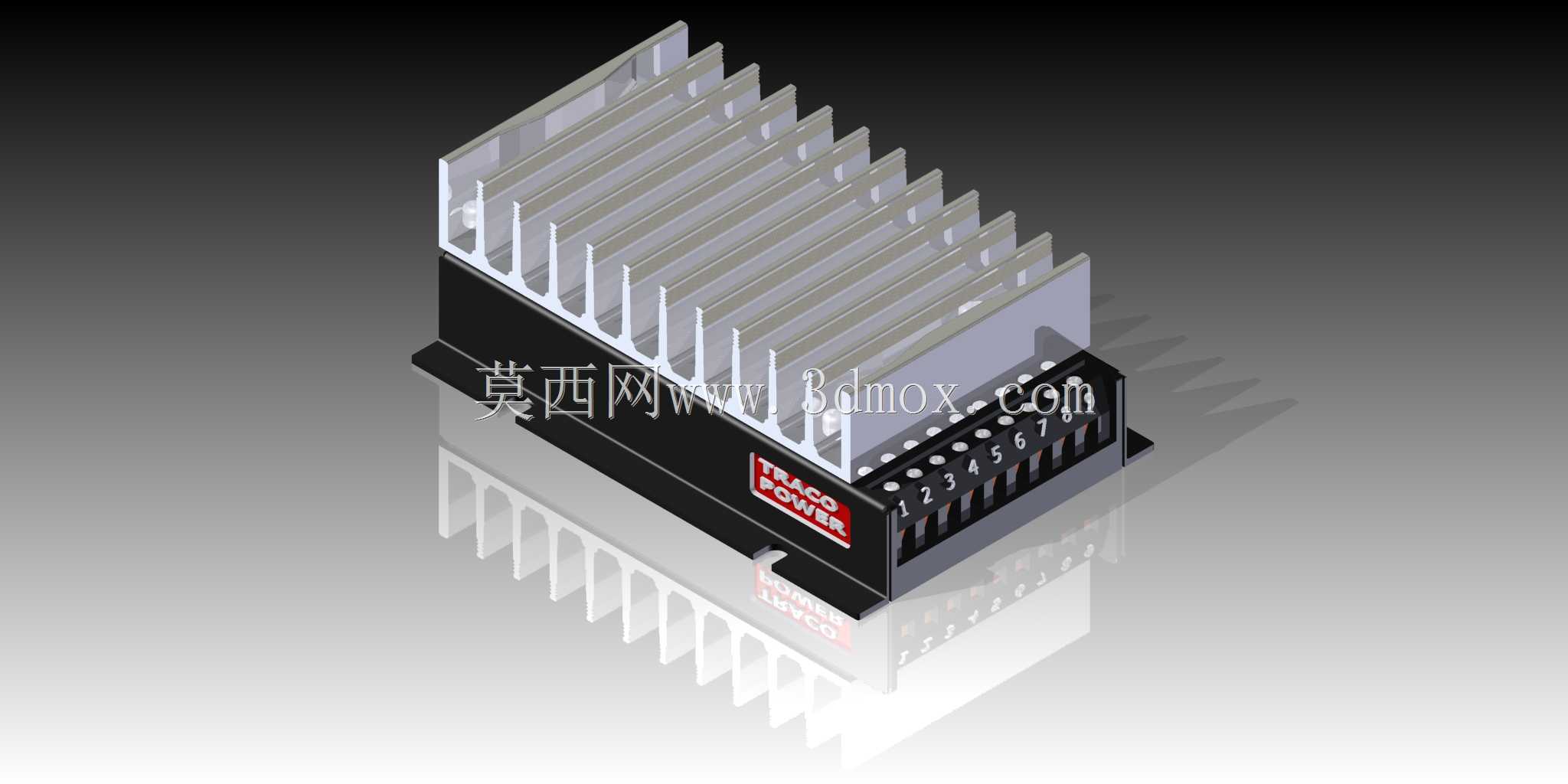

　　这类带一体化鳍片散热结构的功率电子模块，多应用在工业自动化控制柜、小型数控设备供电回路、低压配电终端的功率转换场景中，核心作用是完成交直流电能转换、小功率负载的驱动供电，依靠自带的铝挤型散热鳍片将功率器件工作产生的热量快速导出到周边空气，避免器件结温过高触发过温保护甚至烧毁。从结构设计逻辑来看，模块整体采用上下分层的布局思路，下半部分为黑色阻燃绝缘材质的功率器件封装基座，内部集成功率开关管、整流桥、驱动电路等核心电子元件，基座侧面预留了多组接线端子，端子旁蚀刻有清晰的数字序号标识，方便现场接线时对应回路定义，减少错接概率；上半部分为一体化挤压成型的铝质散热鳍片，鳍片采用等间距平行排布设计，鳍片厚度与间距经过热仿真校核，

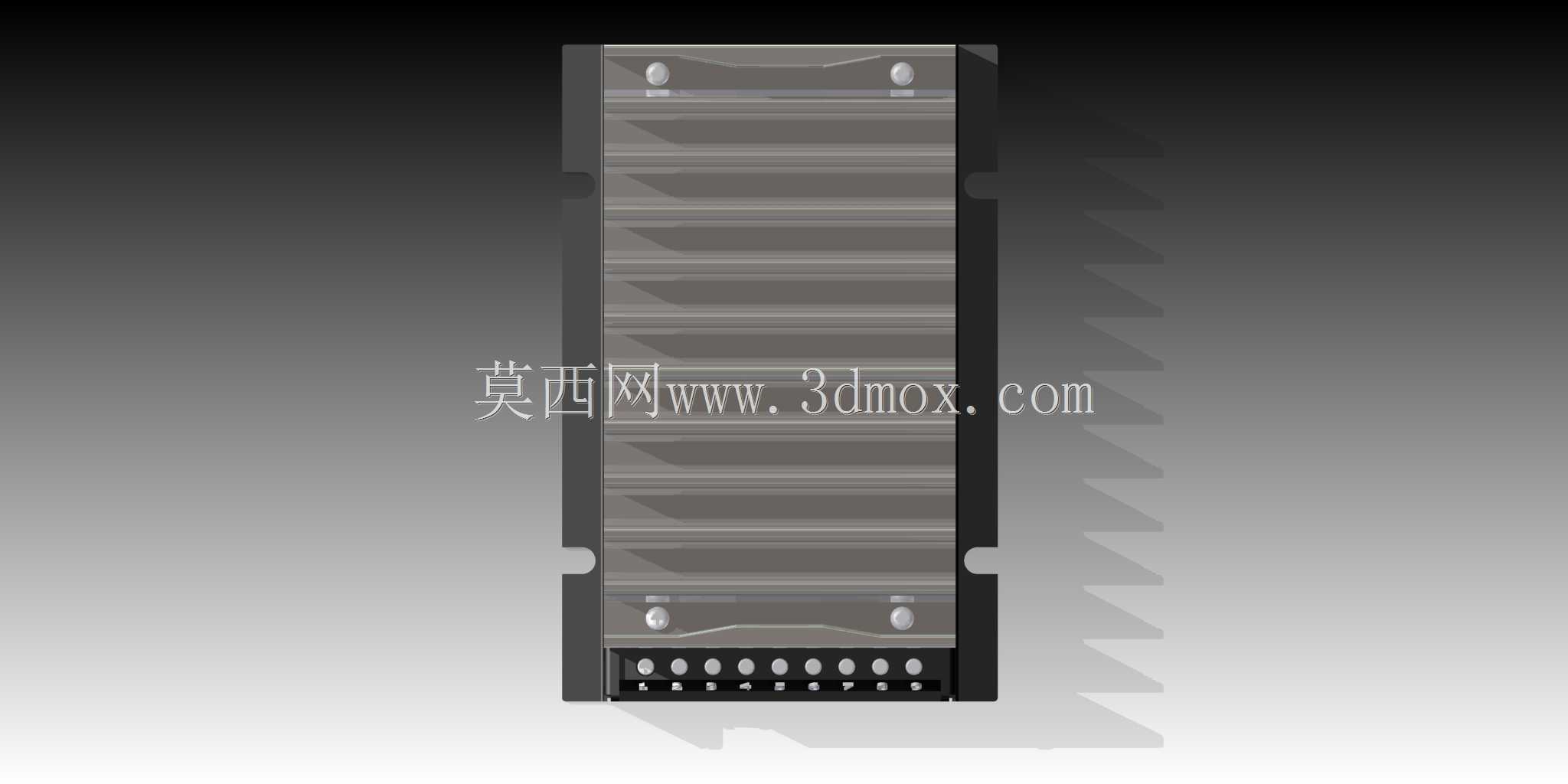

　　在自然对流散热条件下即可满足额定功率下的热耗散需求，不需要额外加装强制风冷风扇，能够降低设备整体的运行噪音与后期维护成本。散热鳍片与下方功率器件的接触面做了平整化处理，实际装配时会在接触面涂覆薄层导热硅脂，填充微观层面的接触空隙，降低界面热阻，保证热量能够顺畅从器件封装传递到散热鳍片表面。模块基座的底部预留了标准安装孔位，安装边界适配常规35mm工业导轨安装方式，也支持螺丝直接固定在设备安装板上，安装孔的间距符合通用低压电气配件的安装尺寸规范，能够直接替换同规格的同类产品，不需要重新改动柜体的安装开孔布局。在实际选型应用时，需要注意模块周边预留足够的散热空间，鳍片的通风方向尽量顺着柜内空气对流的方向，

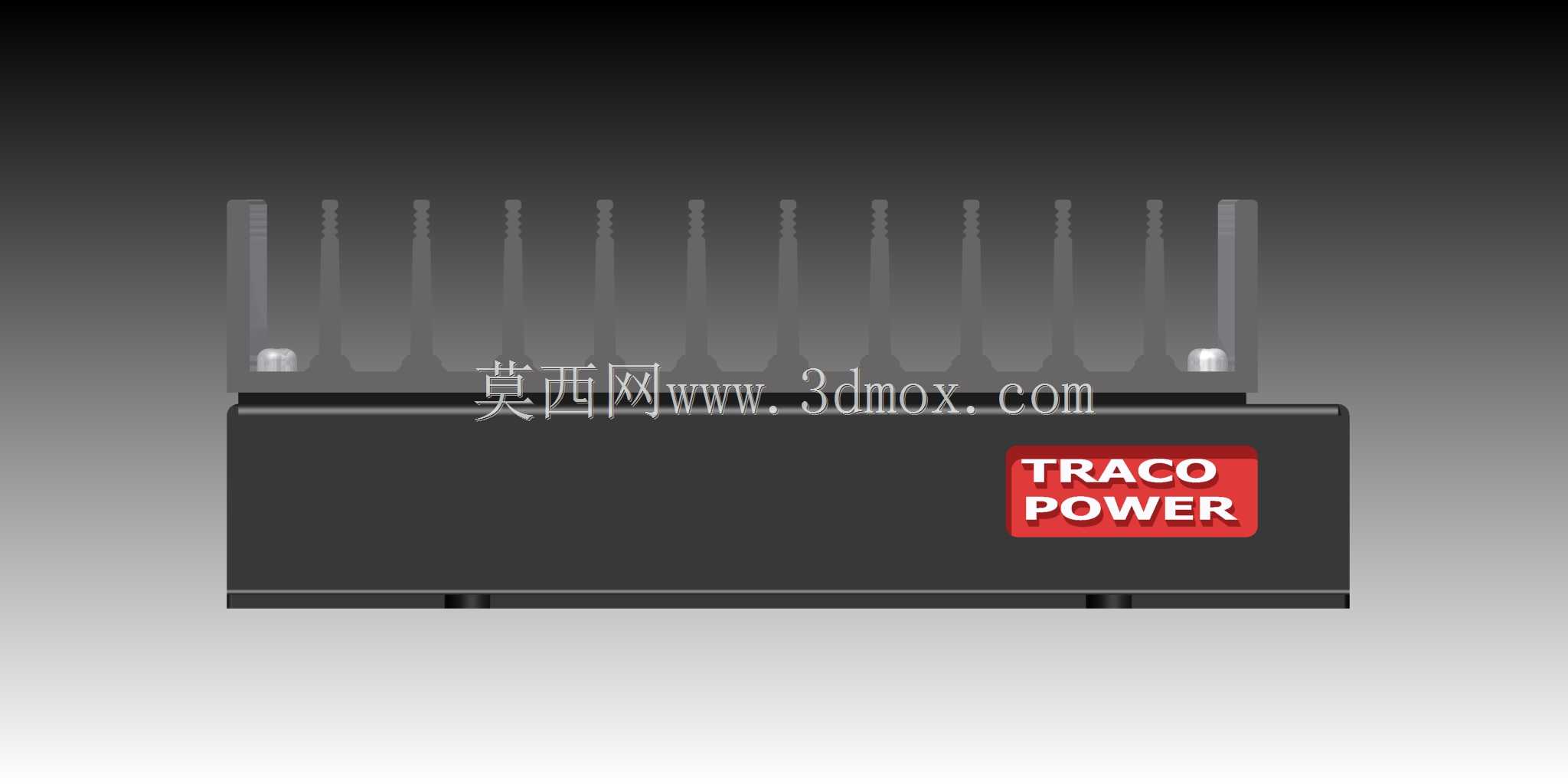

　　避免被其他线缆或者器件遮挡鳍片的通风通道，影响散热效率。接线端子的载流能力与模块额定输出电流匹配，端子采用螺丝压接结构，能够适配不同线径的多股铜芯导线，压接时需要保证导线金属部分完全压入端子内部，避免裸露铜线引发短路风险。模块侧面的标识区域清晰标注了产品的型号与功率等级，方便现场运维人员快速识别器件参数。从三维建模的角度来看，这类模块的建模需要重点关注散热鳍片的阵列间距一致性、基座与散热片的装配贴合精度、接线端子的位置尺寸与实际产品的偏差控制，尤其是安装孔的位置尺寸需要严格按照实物尺寸测绘，保证导出的工程图能够直接用于安装板的开孔设计，避免出现装配干涉。鳍片的倒角与基座的拔模角度也需要符合铝挤成型与注塑成型的工艺要求，

　　不能出现工艺无法实现的尖锐直角或者倒扣结构，保证设计的结构具备可制造性。在设备整体布局时，这类功率模块通常布置在控制柜的中下部区域，远离对温度敏感的精密控制元件，避免散热鳍片上升的热气流直接吹向传感器或者控制板卡，影响其他元件的工作稳定性。模块的绝缘外壳具备足够的电气间隙与爬电距离，能够满足低压电气设备的安规要求，在额定工作电压下不会出现击穿或者拉弧现象。
