带环形接线端的绝缘引线温度传感探头

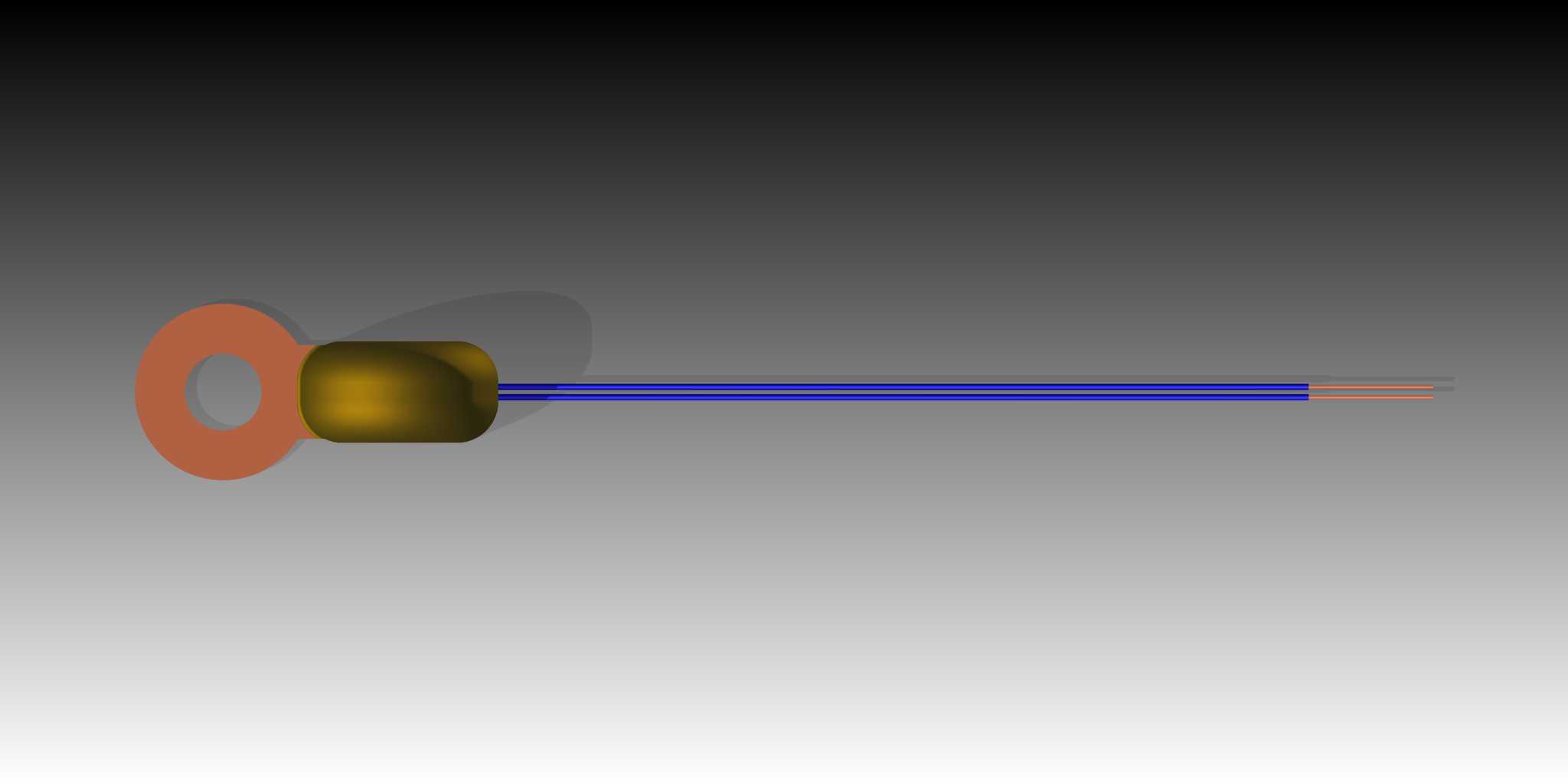

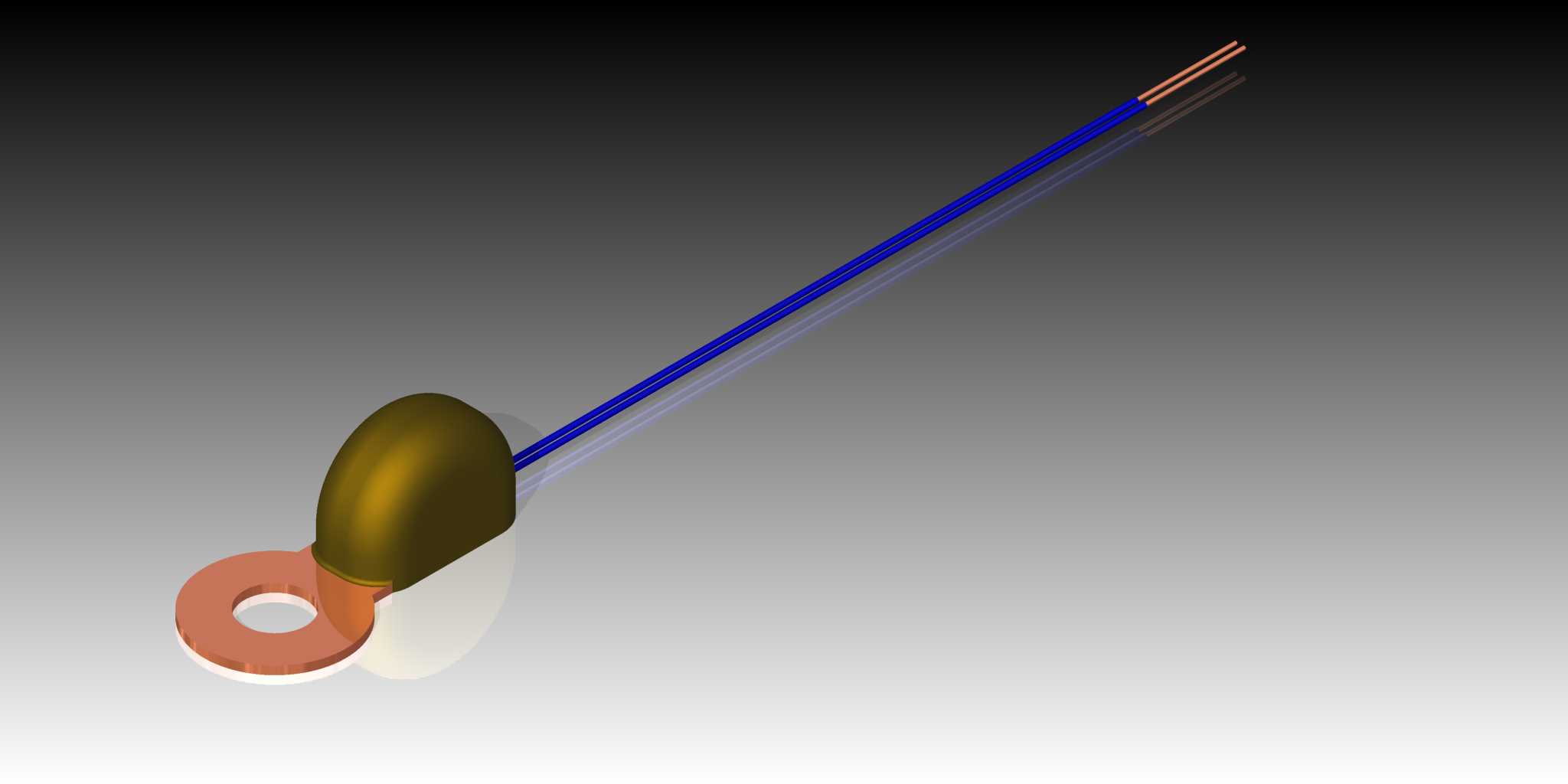

　　这类带环形接线端的测温探头，在工业设备的温度监测场景里应用十分广泛，常见于电机绕组温升检测、配电柜母线接点测温、液压系统油液管路壁温采集、动力电池模组极柱温度监控等场景，核心作用是通过与被测点位的可靠贴合，实时采集温度信号并通过引线传输至后端采集模块，为设备的过热保护、工况调控提供精准的温度数据支撑。从结构设计来看，探头端部的环形端子是核心安装结构，采用带通孔的铜质圆环设计，安装时可直接通过螺栓、螺丝将圆环压紧固定在被测金属表面，无需额外焊接或粘接固定，能保证探头感温面与被测点位充分接触，减少空气间隙带来的测温误差，同时这种固定方式抗振动性能优异，在存在持续振动的工业设备上也不会出现松脱移位的问题。

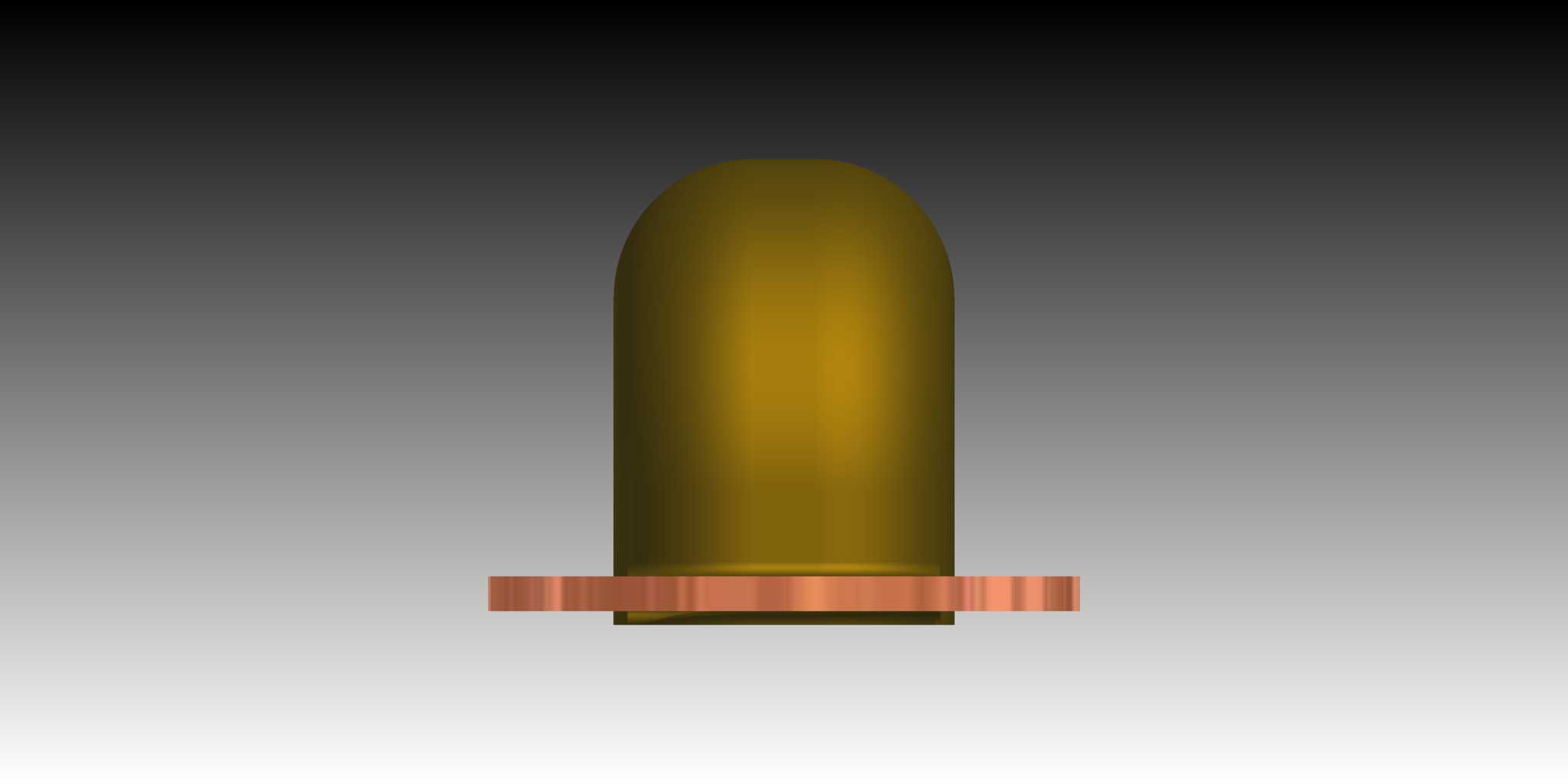

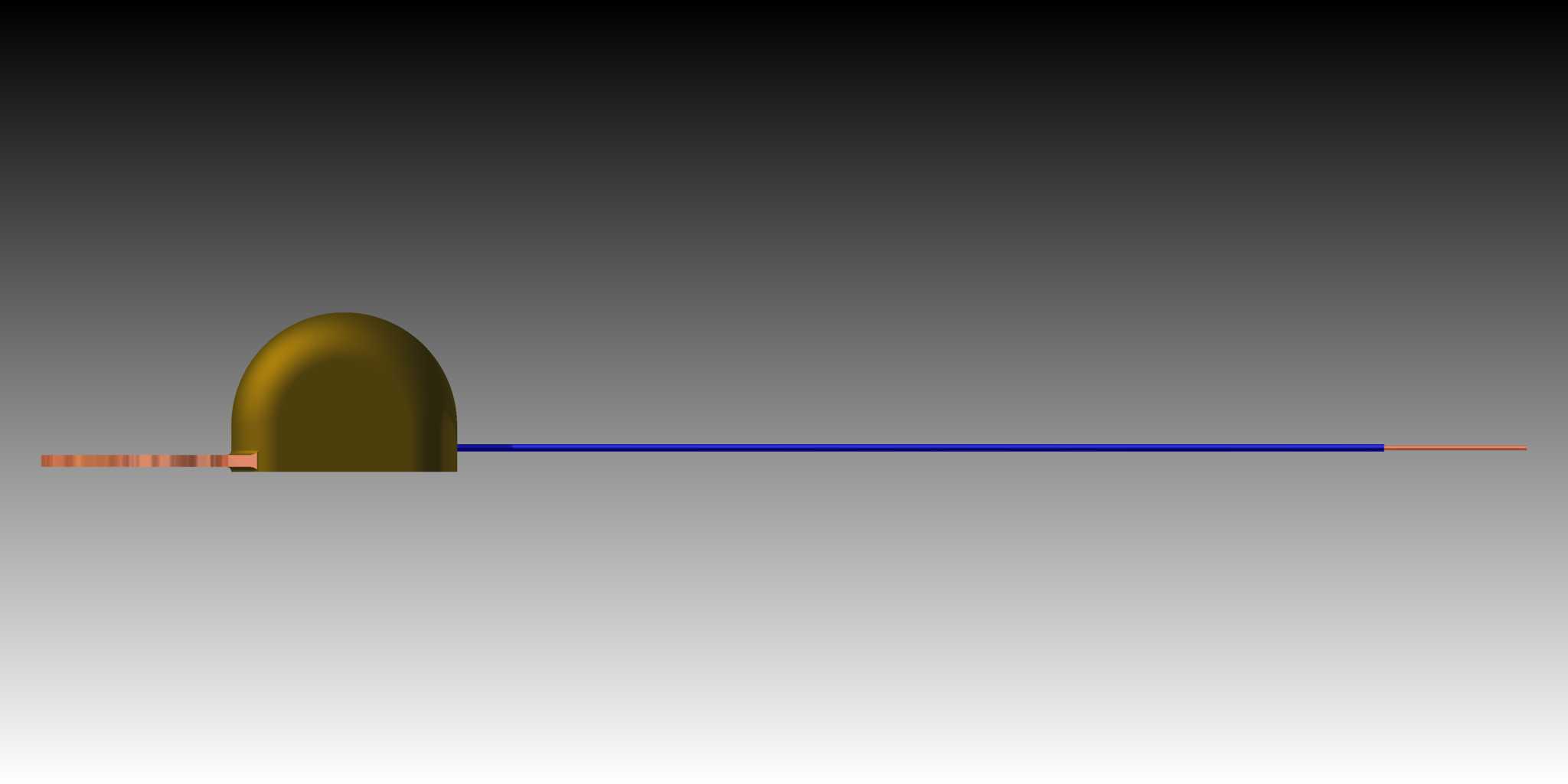

　　圆环与引线衔接的位置做了椭球形的绝缘密封包覆，这个结构一方面可以对引线与端子的焊接接点做物理防护，避免接点受外力拉扯出现断裂，另一方面可以隔绝外界的水汽、粉尘，提升探头在潮湿、多尘工况下的使用寿命，包覆材料选用耐温绝缘材质，可适配探头本身的测温量程范围，不会因长期处于工作温度下出现老化开裂。引线部分采用双层绝缘结构，内层为信号传输线芯，外层为蓝色耐温绝缘护套，线芯采用多股绞合铜丝，兼顾信号传输稳定性与引线的耐弯折性能，引线长度可根据实际安装布线需求调整，布线时可沿设备结构走线槽排布，避免与设备内运动部件、高温热源直接接触。在设计建模过程中，需要重点把控环形端子的通孔尺寸与安装面平面度，通孔尺寸要适配常用的M3、M4、

　　M5等标准固定螺栓规格，安装面的平面度公差要控制在合理范围，保证固定后感温面与被测面的贴合度；椭球形包覆段的过渡圆角要做顺滑处理，避免出现应力集中点，防止引线反复弯折时在包覆根部出现断线；引线的直径要匹配线芯载流与绝缘耐压要求，同时要保证引线与包覆段的衔接处密封可靠，无间隙缝隙。实际选型应用时，需要根据被测点位的固定螺栓规格选择对应通孔尺寸的探头，根据布线距离确认引线长度，同时要确认探头的测温范围、精度参数匹配实际工况需求，安装时要在环形端子与被测面之间涂抹适量导热硅脂，进一步降低接触热阻，提升测温响应速度与准确性，固定螺栓的锁紧扭矩要控制在合理范围，既要保证端子压紧贴合，也要避免扭矩过大导致铜质圆环变形损坏。
