高压油浸式电力补偿电容器结构设计

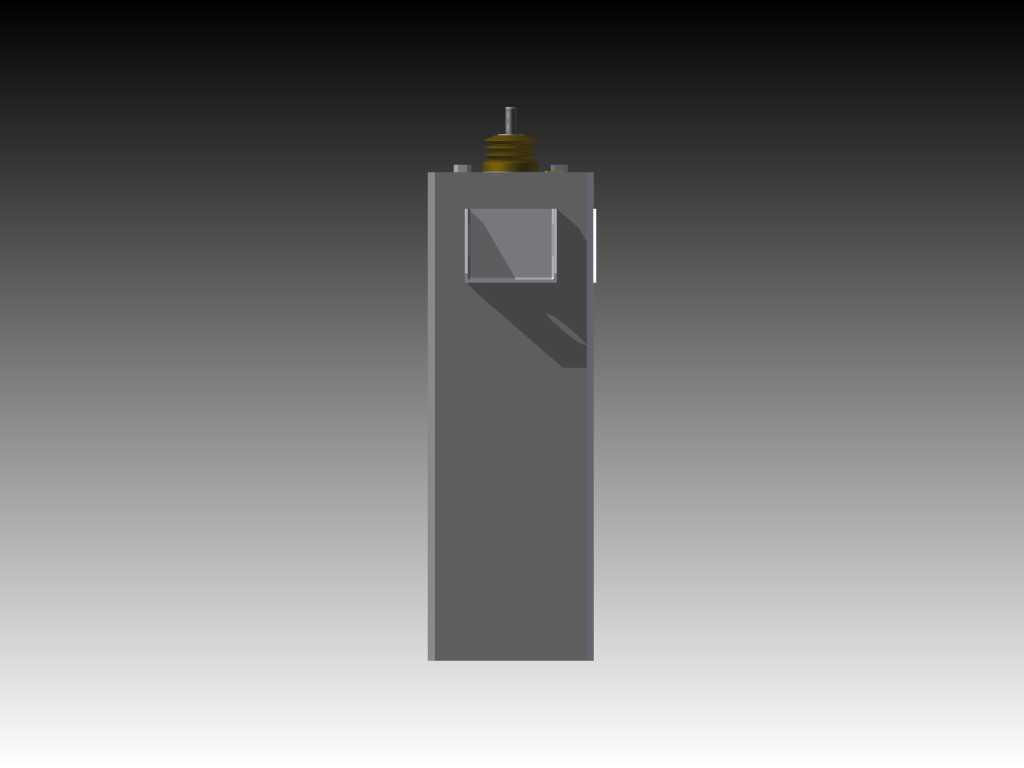

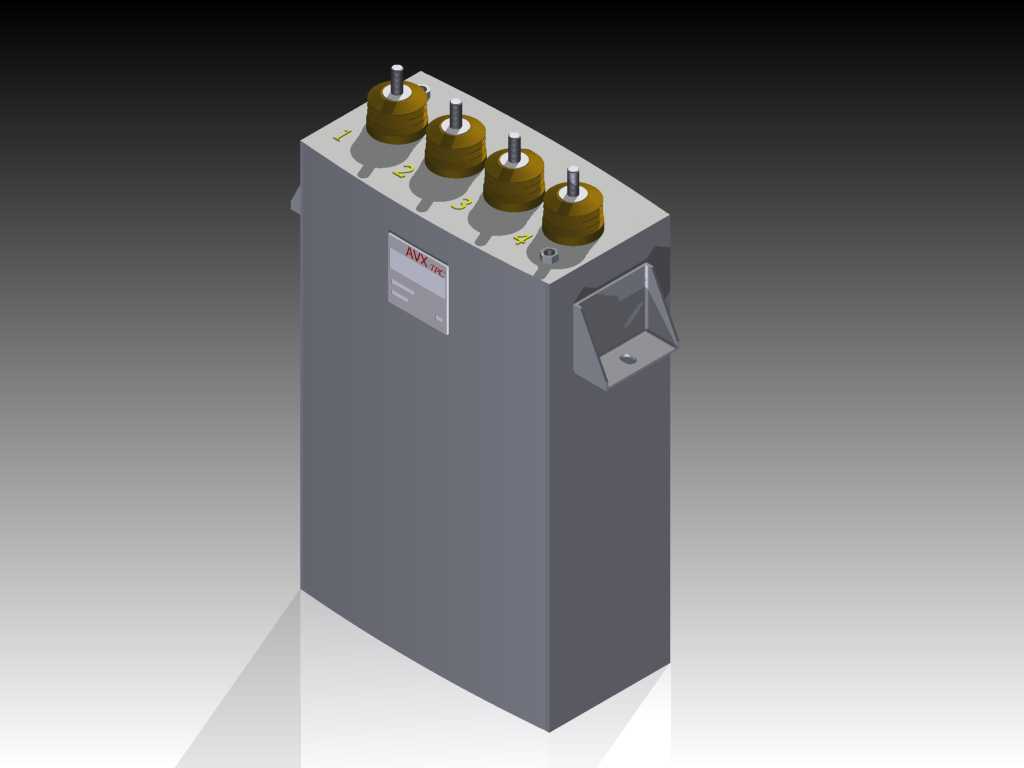

　　这款高压油浸式电容器主要应用于工频电力系统的无功补偿场景，在工业配电、变电站低压侧补偿、大型电机就地补偿等工况中承担提升功率因数、降低线路损耗、稳定电网电压的核心作用，区别于普通低压薄膜电容，其结构设计完全围绕高压工况下的绝缘可靠性、散热效率与安装适配性展开。从结构布局来看，壳体采用一体式拉伸成型的钢制密封外壳，侧壁预留的挂装支架直接与壳体焊接为整体，安装时可直接通过支架螺栓固定在电容柜的安装梁上，无需额外加装固定夹，支架的开孔位置与孔距匹配主流高压电容柜的安装模数，能直接适配GGD、GCS等标准柜型的安装位，壳体底部做了圆弧过渡处理，既减少注油后的应力集中，也能避免安装时与柜内其他元件发生干涉。

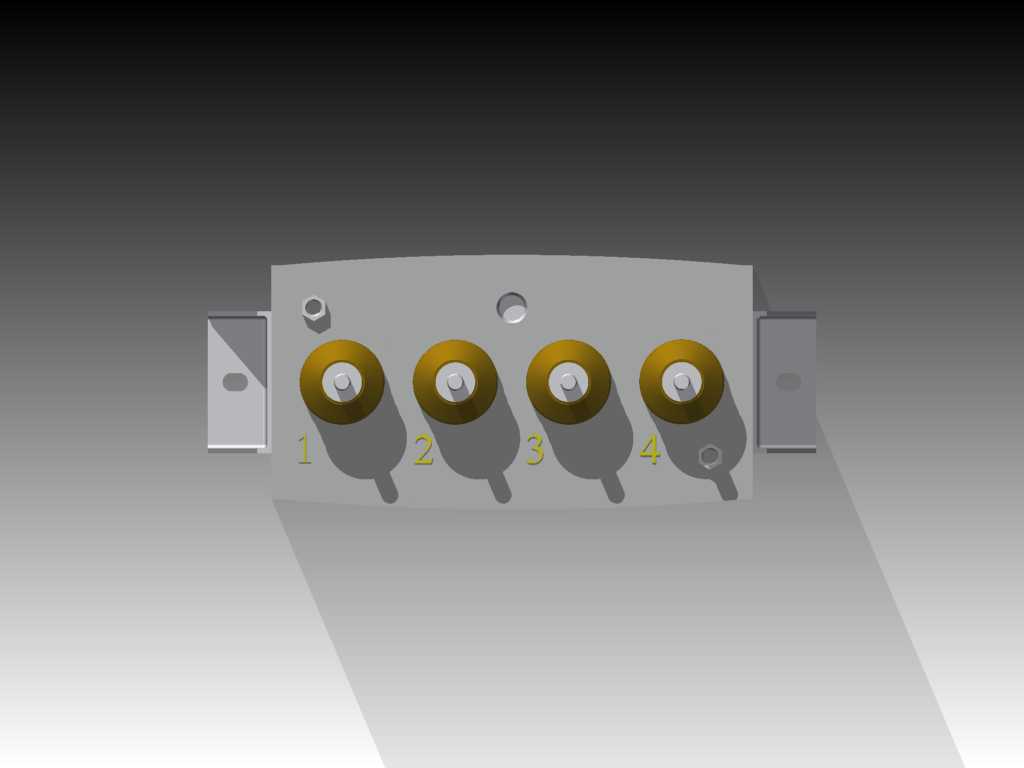

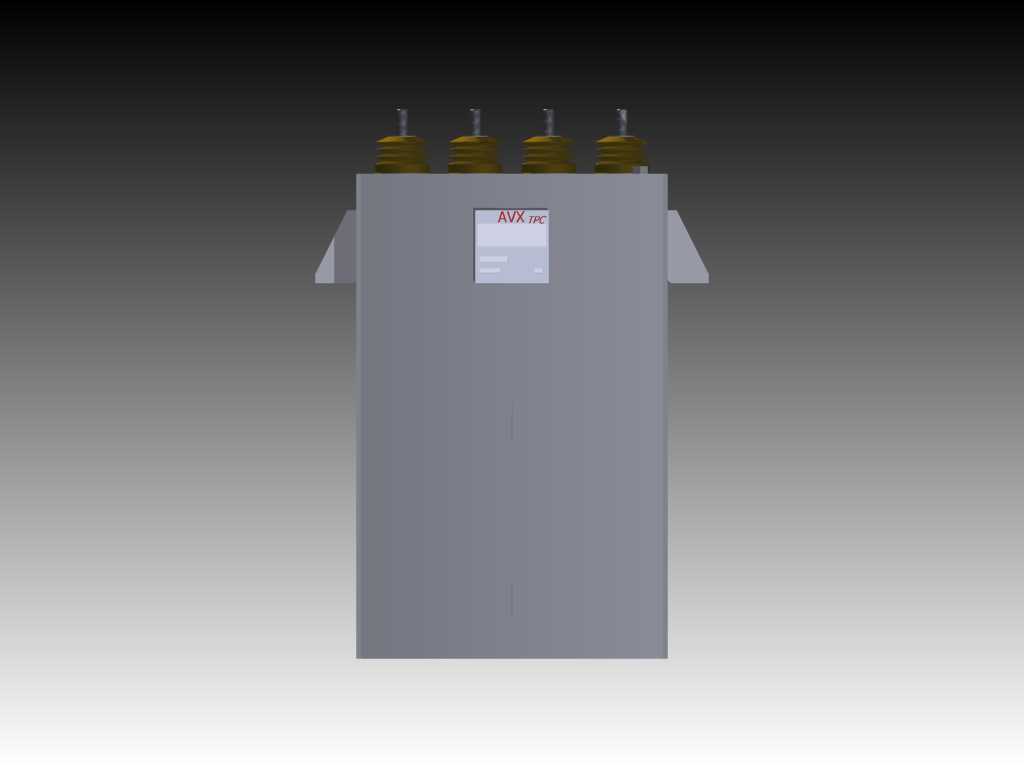

　　顶部的四个瓷套接线端子采用等距排布设计，端子中心距严格遵循高压电气安全间隙要求，不同电压等级下的端子爬电距离均满足户外与户内安装的绝缘规范，接线端子的螺杆采用铜质镀锡处理，既降低接触电阻，也能避免长期运行后的氧化松动，每个端子根部都设置了密封压圈，配合壳体顶部的焊接法兰实现全密封结构，防止内部浸渍油泄漏同时隔绝外界潮气进入。设计过程中优先考虑了长期运行的散热需求，钢制外壳的壁厚经过热传导仿真校核，在保证壳体机械强度能承受内部浸渍剂热胀冷缩产生的压力的前提下，尽可能提升壳体与外界空气的热交换效率，壳体侧面的铭牌安装位预留了铆钉孔，可直接粘贴参数铭牌，不会破坏壳体的密封完整性。在三维建模过程中，对瓷套与金属壳体的衔接位置做了细节还原，

　　包括密封胶圈的安装槽、接线端子的防松卡槽、挂装支架的加强筋结构，这些细节都是实际生产与安装过程中必须考虑的工程要素，模型的外形尺寸严格参照同规格量产电容的实际参数，安装边界预留了接线操作空间与安全距离，可直接用于电容柜的布局设计、母排走向校核，也能作为电力系统三维仿真的元件模型使用，帮助设计人员在方案阶段就完成柜内元件的排布校验，避免实际安装时出现元件干涉、安全距离不足等问题。
