方形轴流散热风机结构三维设计

　　做设备热设计这么多年，轴流散热风机的选型和结构适配永远是机柜、工控设备、电源模块散热方案里绕不开的核心环节，这次拆解的这款方形外框轴流风机，是工业风冷场景里应用最广的结构形式之一。先从实际应用场景说，这类风机最常出现在工业控制柜的侧壁通风位、服务器机箱的排风位、大功率变频电源的散热风道、LED显示屏的背部散热组，甚至小型工业设备的内置风冷循环里，核心作用就是通过定向空气流动带走元器件工作产生的积热，把设备内部的工作温度控制在元器件允许的耐受区间内，避免高温导致的电子元件寿命折损、性能降频甚至热失效故障。

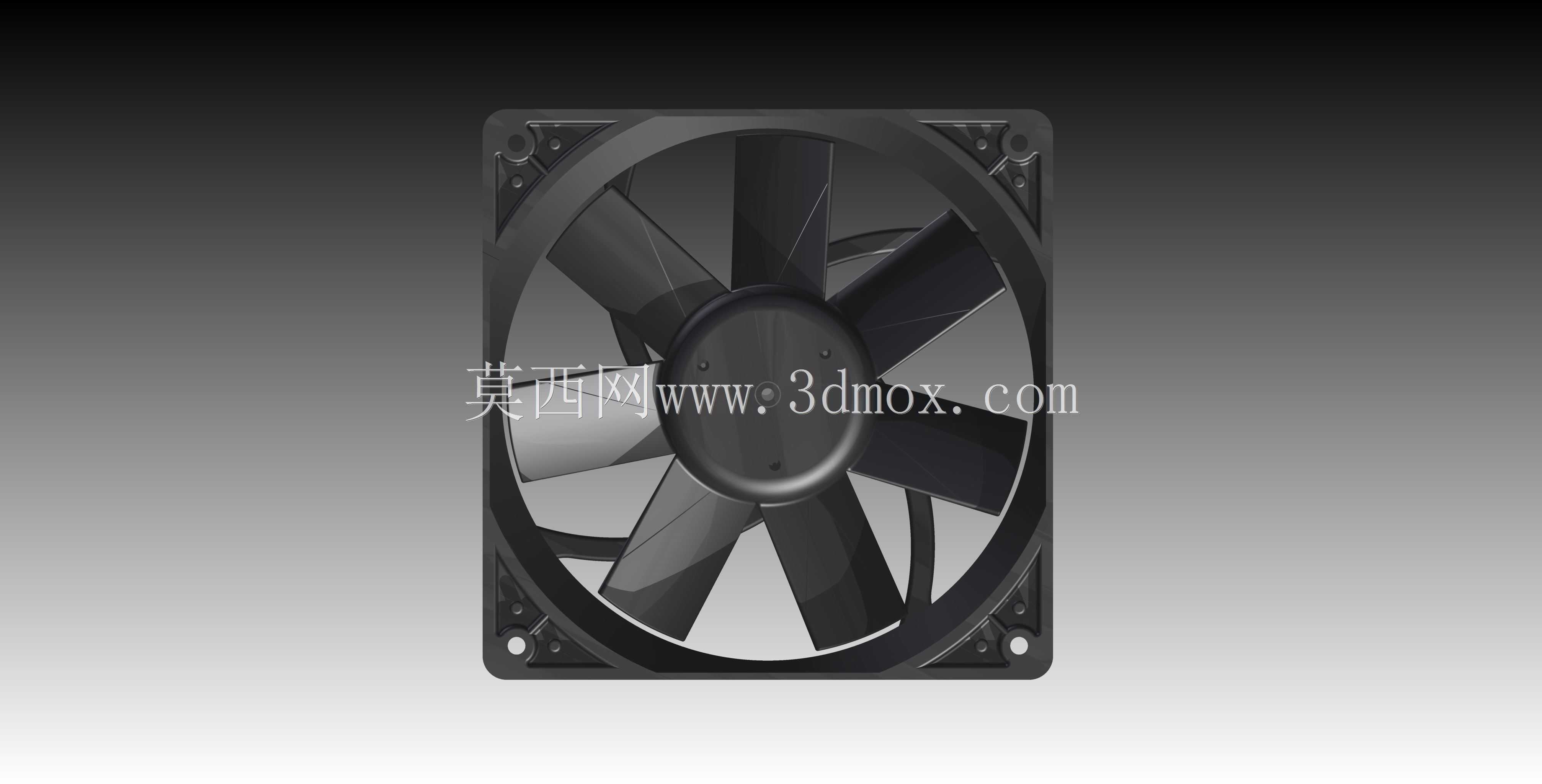

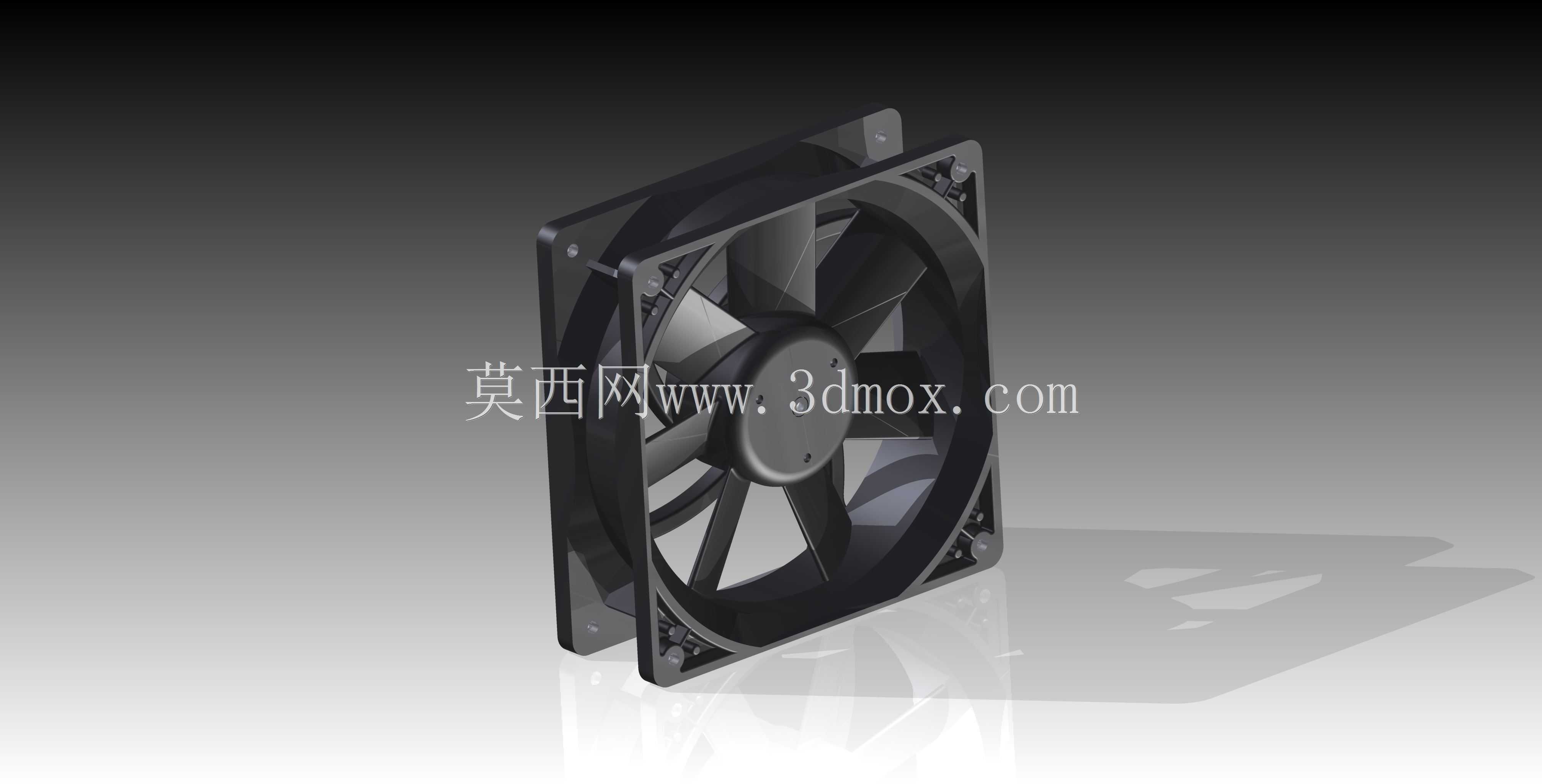

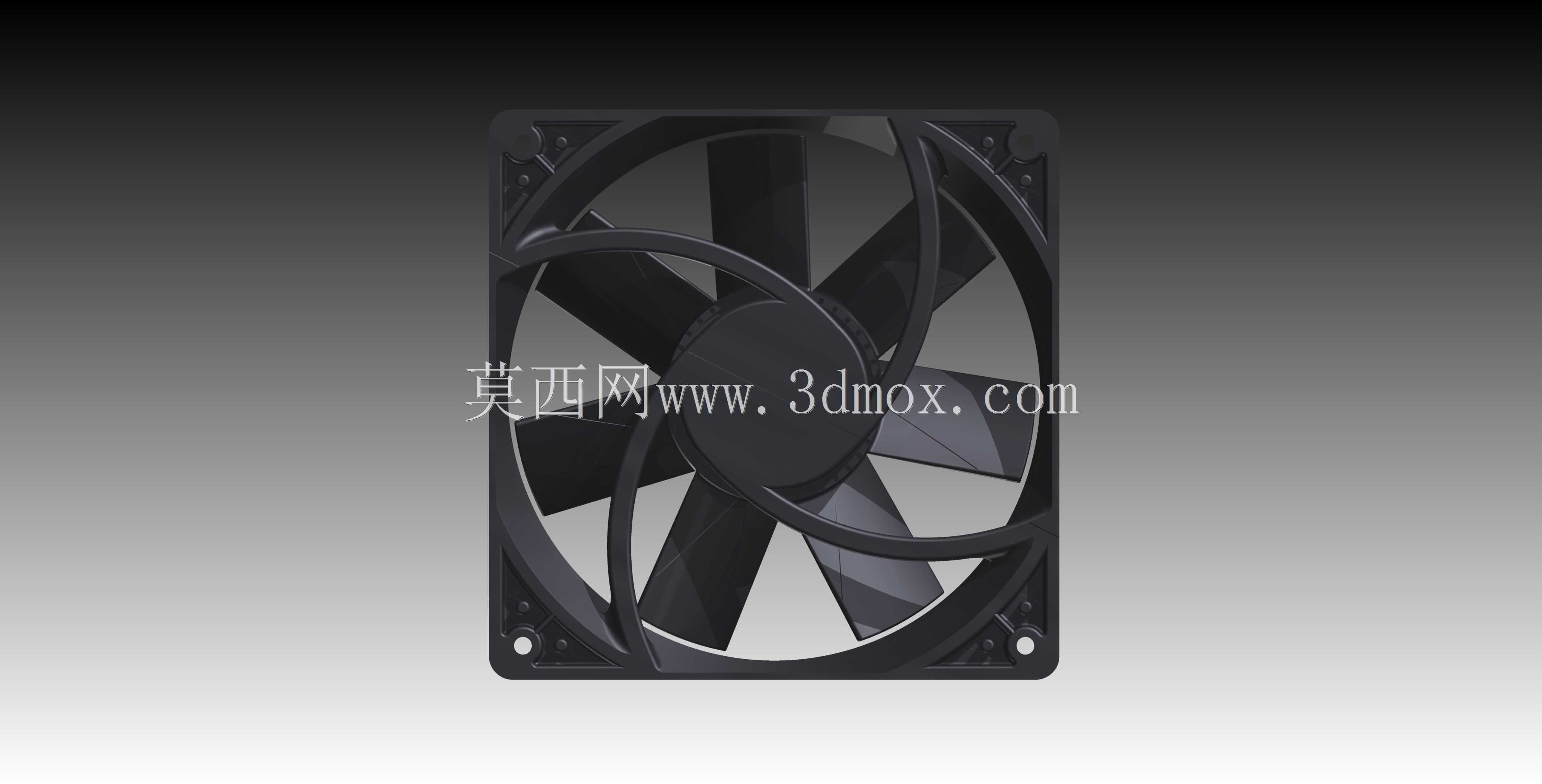

　　从功能特性来看，这款风机采用七叶后掠式叶片设计，和常规五叶结构相比，相同转速下能输出更均匀的风压，同时叶片切割空气产生的气动噪声更低，适合对运行噪音有一定要求的室内工控场景。外框采用一体式方形注塑结构，四个边角预留了标准的安装沉孔，安装时不需要额外做固定支架，直接通过螺丝就能把风机锁在机柜的预留通风孔位上，安装对位效率比圆形外框的风机高很多，日常维护更换时也能快速拆装。外框的中心位置是电机安装位，内置的驱动电机通过十字形的加强筋和外框连为一体，筋位的厚度做了渐变处理，靠近电机端更厚，靠近外框端逐渐收薄，既保证了电机固定的结构强度，又尽可能减少了筋位对进风气流的阻挡，避免不必要的风阻损耗。

　　说回设计思路，这款风机的结构建模完全贴合实际量产的工艺要求，外框的四个边角都做了R角过渡，没有尖锐的直角结构，一方面是注塑生产时能避免应力集中导致的边框变形，另一方面安装时也不会划伤施工人员的手部。叶片的曲面做了等距扭转角设计，从叶根到叶尖的安装角逐渐减小，这个设计是为了让叶片不同半径位置的线速度匹配对应的气流攻角，避免叶尖位置出现气流分离，降低涡流损耗，提升风机的整体送风效率。叶片和外框内壁之间预留了均匀的转动间隙，间隙大小控制在1.5mm左右，既不会因为间隙太大导致风压回流损失，也不会因为间隙太小出现叶片转动擦碰外框的故障，这个间隙值也是这类小尺寸轴流风机行业里通用的安全间隙标准。

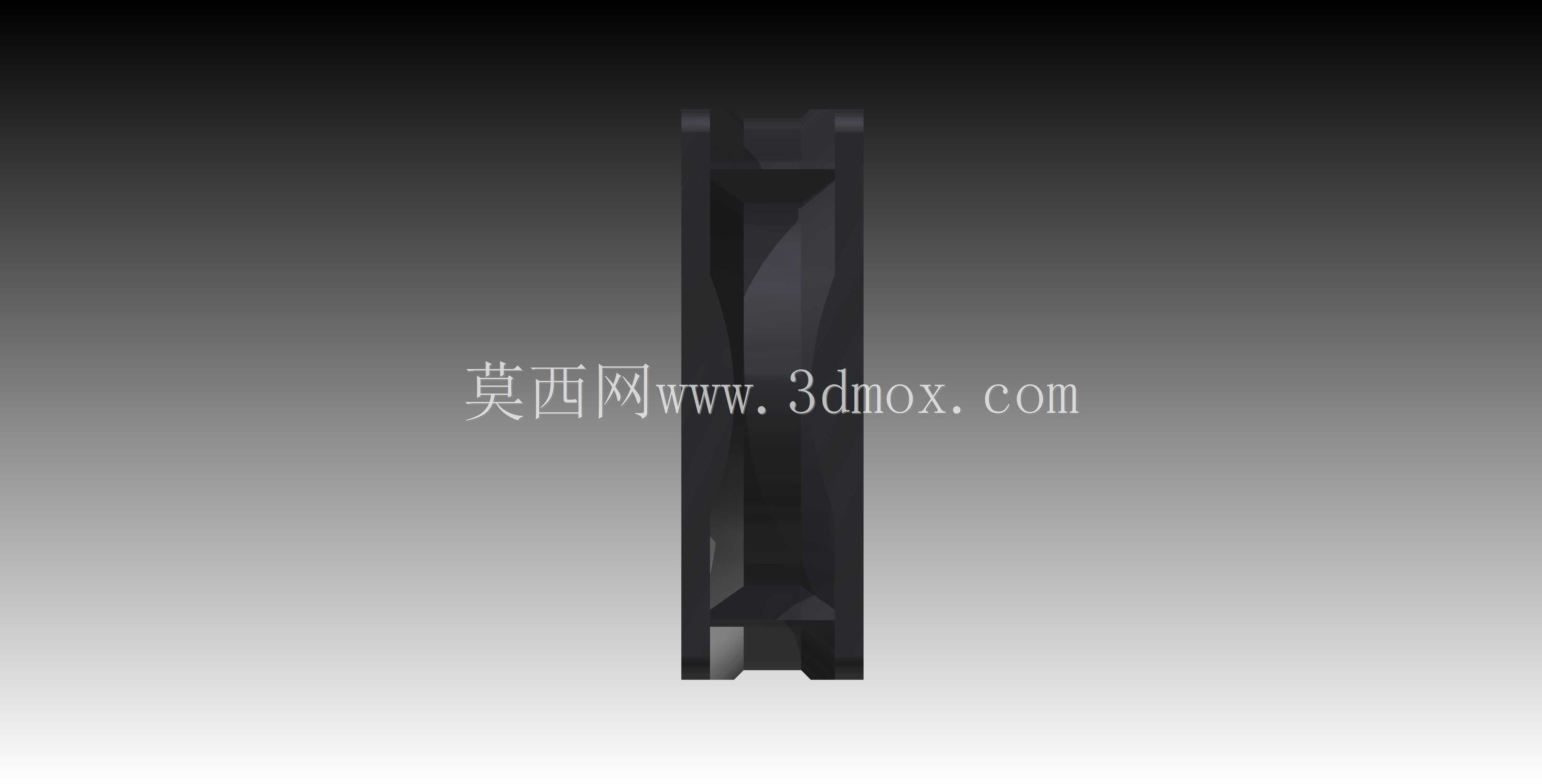

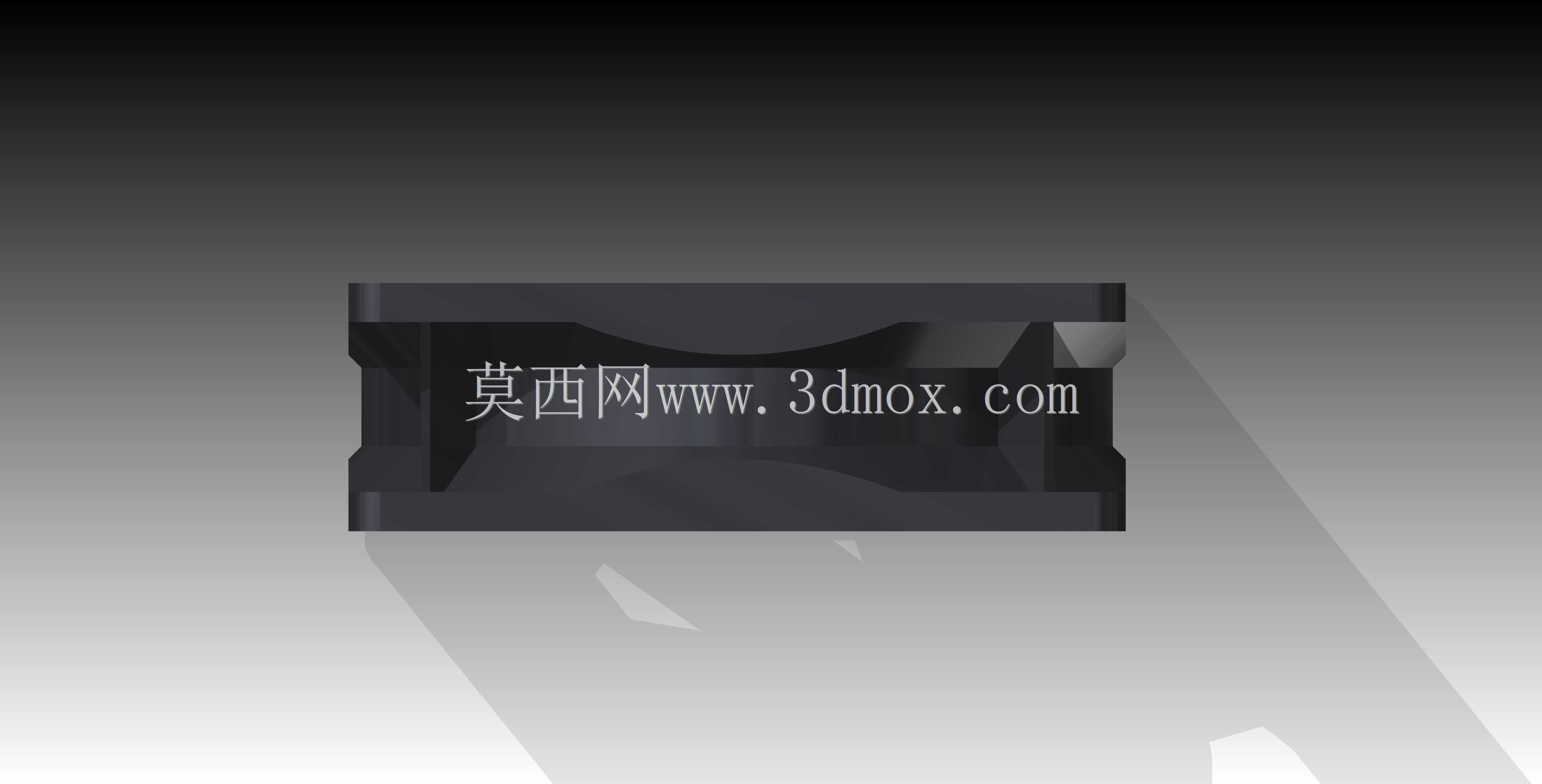

　　再说到外形尺寸和安装边界，这款风机属于标准的120mm见方的工业风机规格，整体外框厚度是38mm，四个安装孔的中心距是105mm，安装孔直径4.2mm，适配M4的固定螺丝，这个安装尺寸是行业通用的标准规格，不管是替换同规格的旧风机，还是在新设备上预留安装位，都不需要重新开模做适配结构，通用性极强。风机的进出风面都做了平面度管控，安装时贴附防尘网或者通风导流罩的时候，能保证贴合面没有缝隙，避免漏风影响散热效率。叶片的旋转直径是112mm，叶尖距离外框内壁的间隙均匀，转动时的动平衡余量控制在G2.5级以内，高速运转时不会出现明显的振动，能避免长期振动传导到设备内部，影响精密电子元件的正常工作。

　　实际做结构适配的时候还要注意，这类风机的出线位置一般设置在外框的侧边，建模时预留的走线槽深度要足够，避免安装时压线把电源线的绝缘层磨破，造成短路风险。另外外框的进风侧边缘做了小角度的导风圆角，能引导气流更顺畅地进入叶片区域，减少进风端的湍流损失，别小看这个小小的圆角，相同转速下能让风机的实际送风量提升3%左右，对于热设计余量不大的设备来说，这点效率提升有时候就能决定设备能不能在高温环境下稳定运行。还有叶片根部和电机轮毂的连接位置，做了加厚的圆弧过渡，避免长期高速转动时叶根位置出现应力疲劳断裂，提升风机的整体使用寿命。

　　在做设备风道设计的时候，这类方形轴流风机一般是采用抽风式安装，也就是把风机的出风面朝机柜外侧，让机柜内部形成微负压，外部的冷空气通过机柜下部的进风孔进入内部，带走元器件热量之后再通过风机排出，这种安装方式的风道流向更均匀，不会出现散热死角。如果是采用吹风式安装，要注意风机和发热元件之间要预留至少50mm的混流距离，避免气流直吹导致的局部散热不均。另外建模的时候要注意，风机的外框上一般会标注风向标识，结构设计时不要把风机装反，不然会导致风道逆流，散热效果大打折扣。

　　从建模细节来看，这款模型还原了风机的所有关键结构特征，包括外框的安装沉孔、叶片的曲面扭转、电机轮毂的固定结构、加强筋的渐变厚度，甚至连外框表面的脱模斜度都做了还原，不管是用来做设备的装配干涉检查，还是做散热仿真的模型简化参考，都能直接复用，不需要再花时间重新测绘结构。对于刚接触结构设计的工程师来说，通过这个模型也能直观了解标准轴流散热风机的结构组成、安装尺寸规范，在后续的设备设计里能更合理地预留风机安装位，避免出现安装干涉、风道设计不合理的问题。
