Kitronic微型驱动电机带传感组件结构

　　这款带集成传感模块的微型驱动单元，在小型桌面自动化装置、学生科创项目、小型教具传动系统里的应用频次很高，不少做小型输送滑台、简易机械臂末端驱动的工程师，在选型时都会优先考虑这类集成度高的组件，不用额外单独匹配编码器或者位置检测元件，能省掉不少安装对位的麻烦。从实际使用场景来看，这类驱动单元常被用在负载不超过1kg的直线或者回转传动场景里，比如小型分拣装置的拨杆驱动、智能小车的轮组动力输出、桌面演示设备的动作执行端，因为自带位置检测模块，不需要额外加装霍尔元件或者光电编码器，接线和调试的工作量能减少近三分之一，对于快速验证方案的项目来说适配性很强。

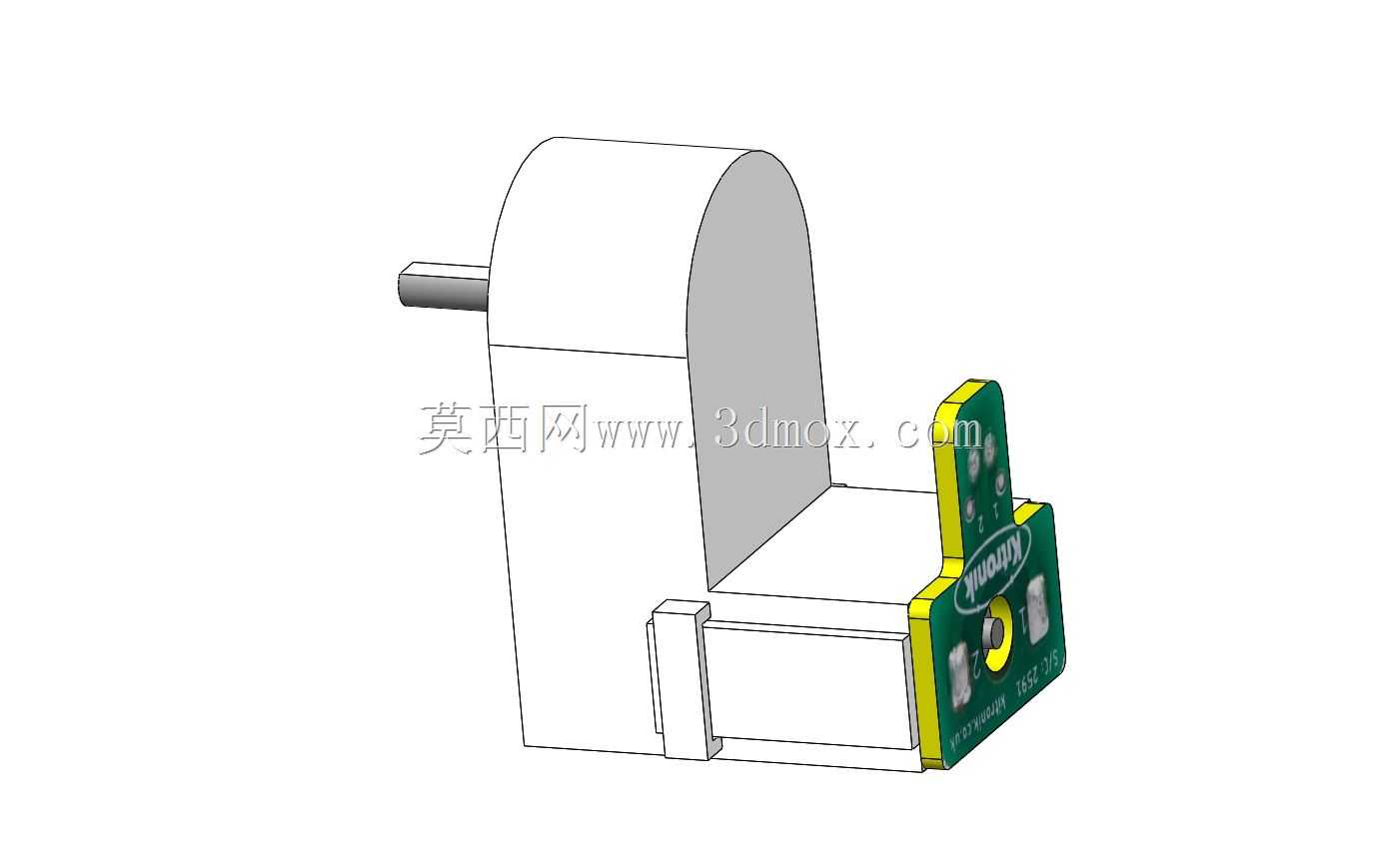

　　从结构设计思路来看，整个单元把动力输出部分和位置检测模块做了一体化集成，电机主体的外壳采用半包围式的结构，输出轴从壳体单侧伸出，轴端做了平切处理，方便和联轴器、同步轮或者直接和负载轮做周向固定，避免传动时出现打滑空转的问题。壳体的安装面预留了两个凸台定位结构，安装时可以直接卡在安装支架的对应卡槽里，不需要额外做复杂的定位调校，两个安装凸台的间距和市面上通用的微型电机安装支架孔位完全匹配，替换原有同规格电机时不需要重新加工安装板，互换性表现不错。

　　传感模块部分通过侧边的卡扣结构和电机壳体固定，模块边缘做了黄色的绝缘封边处理，避免和金属安装架接触时出现短路问题，模块上的检测元件正对电机输出轴的尾端磁环，能实时采集输出轴的转速、转角信息，信号通过板载的排针直接输出到控制板，不需要额外走线，整个模块的厚度控制在8mm以内，不会额外增加太多安装空间占用。从安装边界来看，整个单元的总长度从输出轴端面到传感模块尾端不超过45mm，壳体的最大宽度在22mm左右，输出轴的直径是3mm，伸出长度是6mm，安装时只要预留出503025mm的空间就能完成布置，安装孔的中心距是16mm，采用M2的螺丝就能完成固定，对于空间紧凑的小型设备来说非常友好。

　　实际使用时，这类驱动单元的输出转速可以通过PWM信号做线性调节，因为自带位置反馈，能实现精准的位置闭环控制，不需要额外加装检测元件，在做小型点位传动的场景里，比如小型物料的推送、转盘的分度转动，都能稳定运行，不会出现丢步或者过冲的问题。壳体的结构做了加强筋处理，在输出轴承受径向负载不超过10N的情况下，壳体不会出现形变，能保证输出轴的同轴度，延长轴承的使用寿命。传感模块和电机主体的连接卡扣做了防呆设计，安装时不会出现装反的问题，拆卸维护时只需要按压卡扣就能把传感模块拆下来，更换或者检修都很方便。

　　在做三维建模的时候，这个结构的配合公差需要重点注意，输出轴和壳体轴承位的配合采用H7/g6的间隙配合，既能保证轴转动时的顺畅度，又不会出现径向窜动的问题；传感模块和壳体的卡扣配合预留0.1mm的安装间隙，方便拆装同时不会出现松脱晃动；安装凸台的定位面做了0.2mm的凸起，安装时能和安装板紧密贴合，保证整个单元的安装垂直度，避免输出轴出现偏载。整个结构的棱角都做了R0.5的圆角处理，没有尖锐的边角，在组装和调试时不会划伤操作人员，也能避免应力集中导致的壳体开裂问题。对于做小型设备开发的结构工程师来说，这类集成化的驱动组件能大幅缩短设计周期，不用分别设计电机固定结构和传感器安装结构，直接调用模型就能完成整体布局，在方案验证阶段能节省大量的建模时间，同时因为安装尺寸标准化，后期加工和采购配件也很方便，不需要开模定制特殊的安装件，能有效降低项目的整体成本。
