带安装支架的步进电机传动组件结构

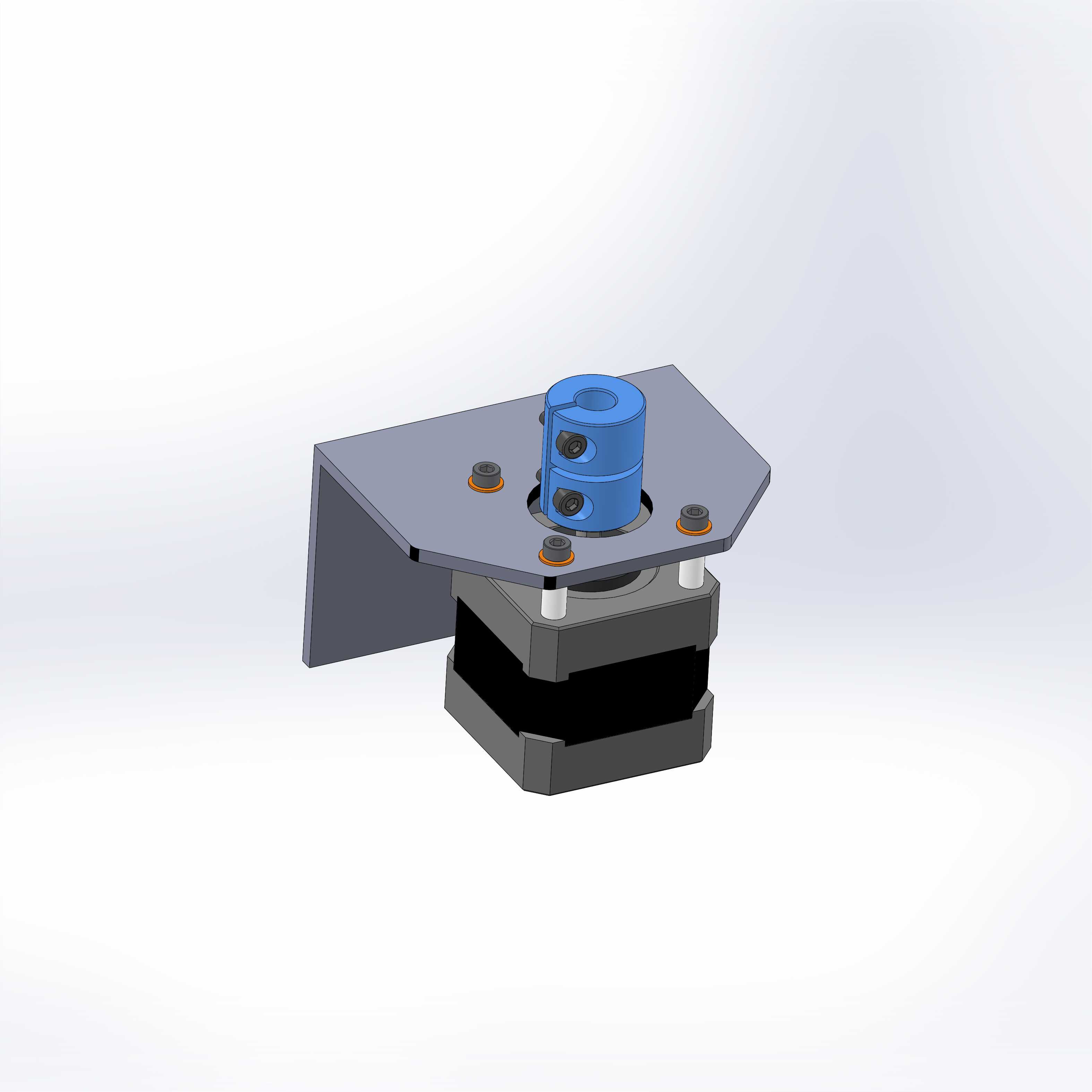

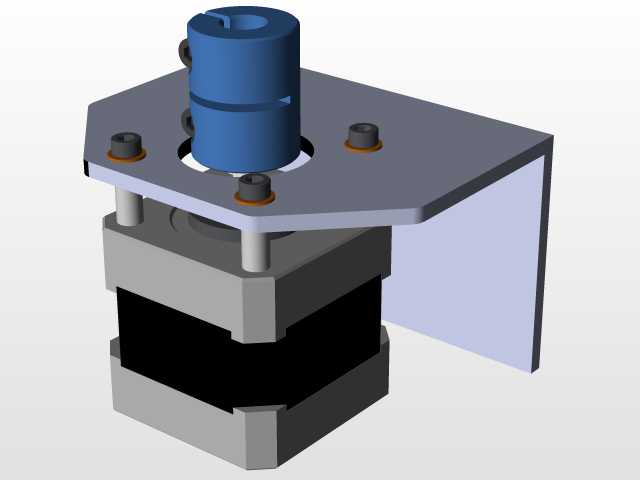

　　这套步进电机配套安装结构，常见于小型自动化输送工位、3D打印进给轴、桌面级点胶设备位移平台这类需要精准角位移控制的场景，核心作用是把步进电机的输出扭矩平稳传递到负载端，同时抵消电机运行时的径向窜动与安装面公差带来的同轴度偏差。从结构设计逻辑来看，整套组件没有采用一体式电机座的方案，而是用折弯成型的L型安装板作为承载基体，折弯边做了直角加强处理，避免电机启停瞬间的反冲力矩让安装板产生形变，板面上预留的四个沉头安装孔位，刚好对应42系列步进电机端盖的标准安装孔距，安装时可以直接用内六角螺丝穿过沉孔锁附在电机端面上，沉孔设计能让螺丝头部完全埋入板内，不会突出板面干涉后续的外围钣金安装。电机输出轴端搭配的蓝色夹紧式联轴器，

　　是这套结构里的关键传动件，侧面的两个顶丝孔分别对应电机轴和负载轴的锁紧位置，相比顶丝直接抵在轴面上的固定方式，夹紧式结构能均匀包裹轴面，不会在频繁正反转的工况下刮伤轴表面，也能补偿小范围的轴间角度偏差与径向偏移，避免电机轴承承受额外的侧向力。安装板上方预留的三个带铜嵌件的安装位，是用来固定负载端的轴承座或者导向轴支座的，铜嵌件预先压入安装板的预制孔内，反复拆装也不会出现螺纹滑牙的问题，适配M3或者M4规格的紧固件，能满足多数小型传动负载的安装强度要求。整套结构的安装边界非常清晰，电机本体部分的外轮廓尺寸完全符合42步进电机的通用规格，安装板的横向伸出长度控制在合理范围内，不会占用过多的设备内部安装空间，

　　垂直方向的总高度从电机底部到联轴器顶端的尺寸，也适配多数小型自动化设备的层间安装间距，设计时特意把联轴器的安装位置抬高了一定距离，留出了足够的扳手操作空间，锁紧联轴器顶丝的时候不需要额外拆卸周边部件，现场装配和后期维护的操作便利性很高。实际选型使用时，这套结构可以直接适配导程2-8mm的T型丝杆或者同步轮传动负载，安装板的折弯边可以直接锁附在设备的铝型材框架或者安装底板上，不需要额外加工过渡连接块，能大幅缩短小型自动化设备的结构设计周期，也能减少现场装配时的配合公差累积问题。
