列车制动系统手动操纵机构结构设计

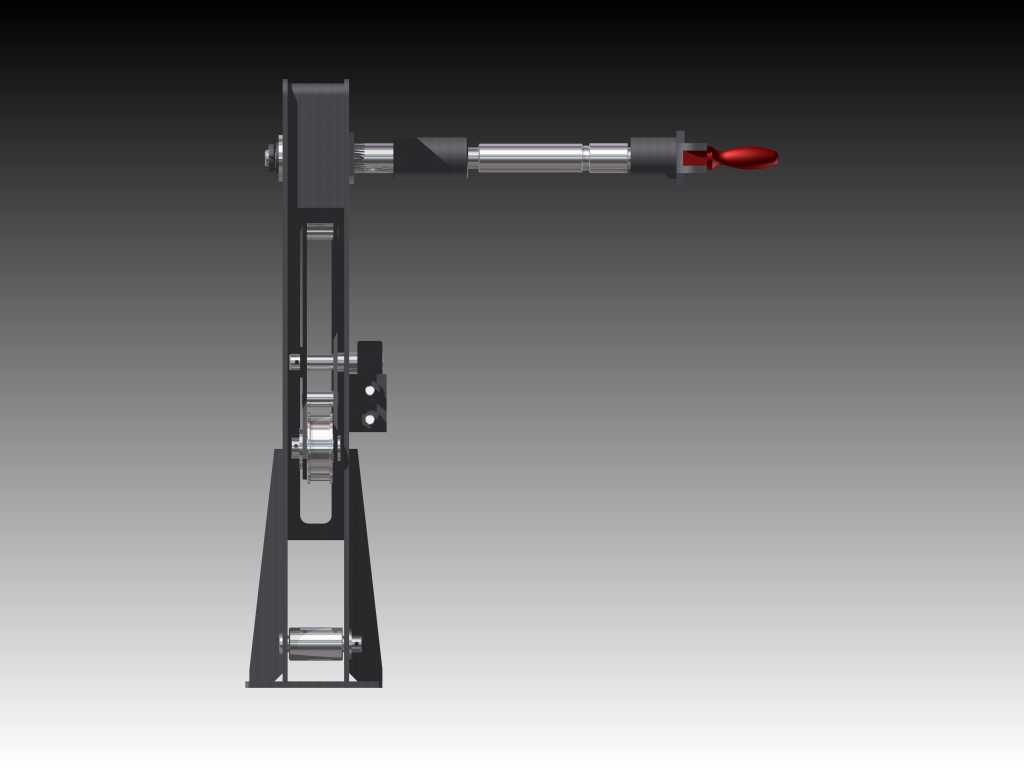

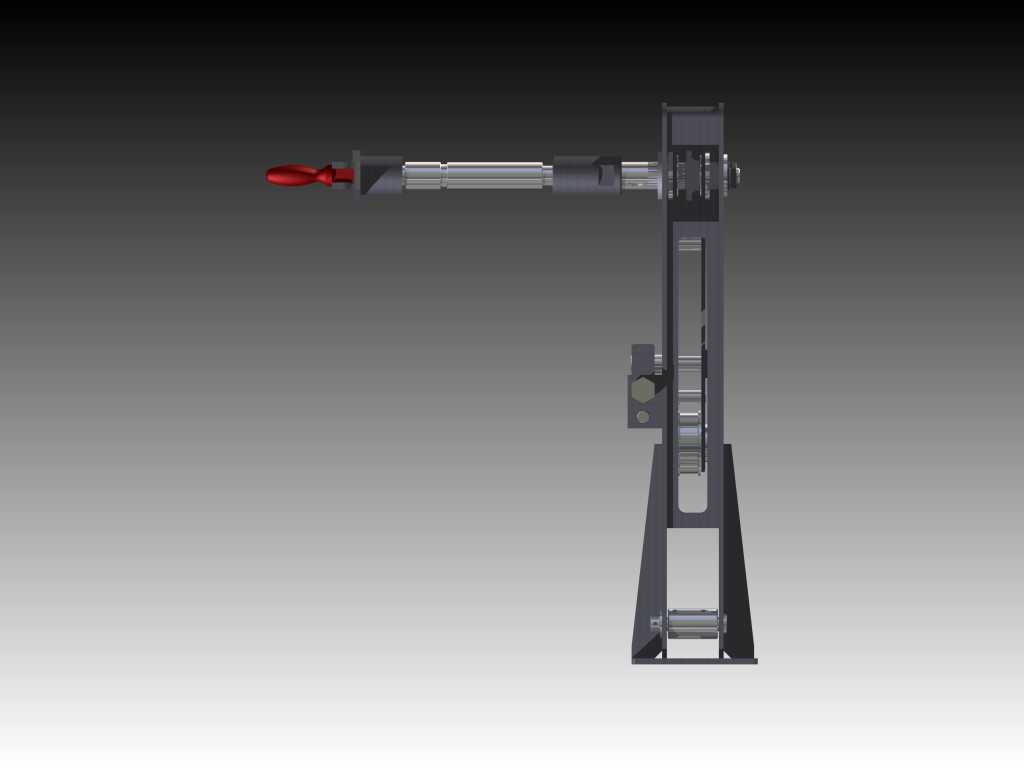

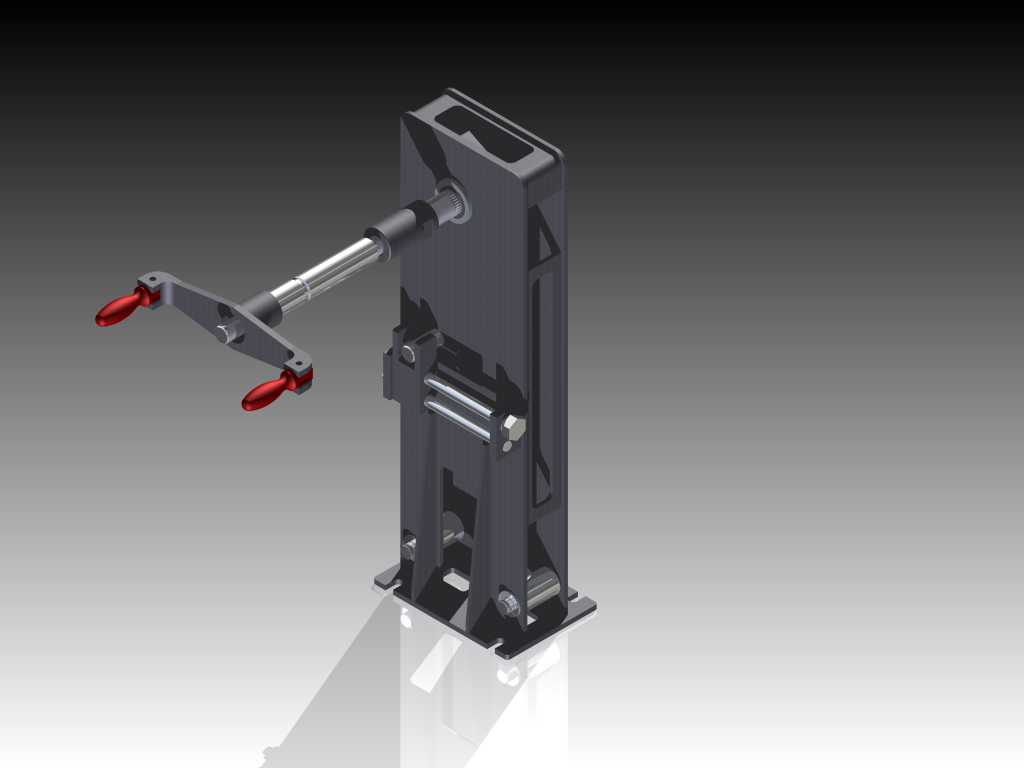

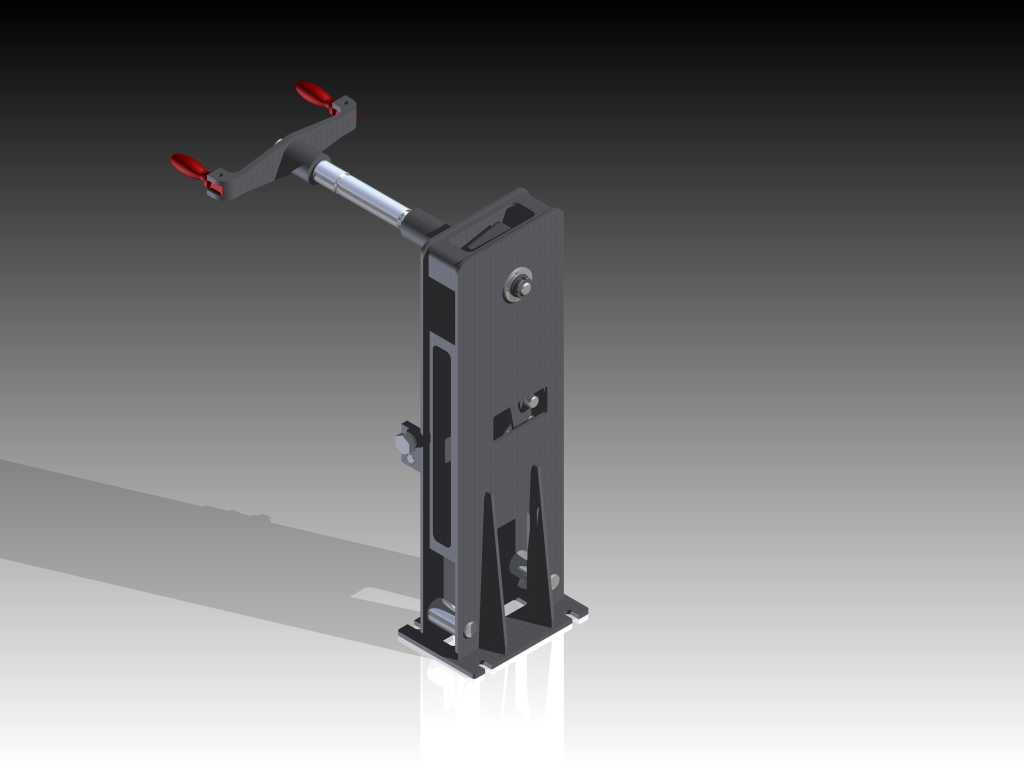

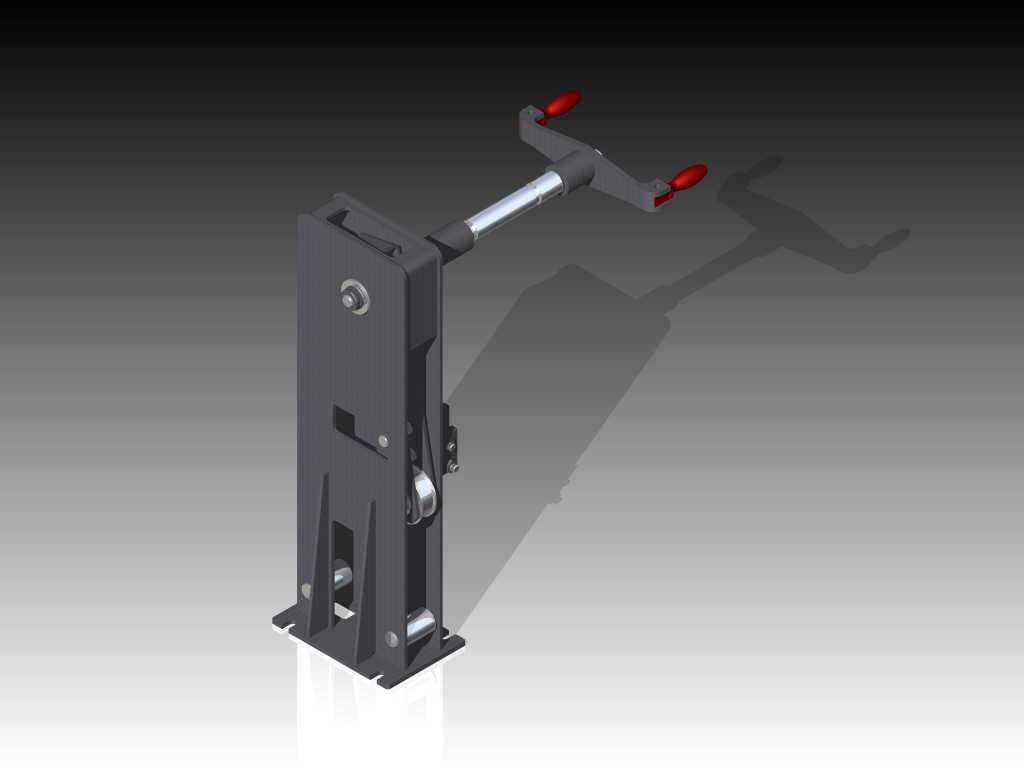

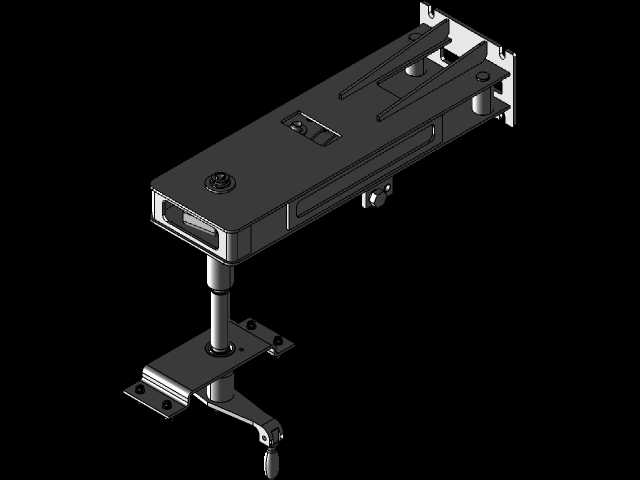

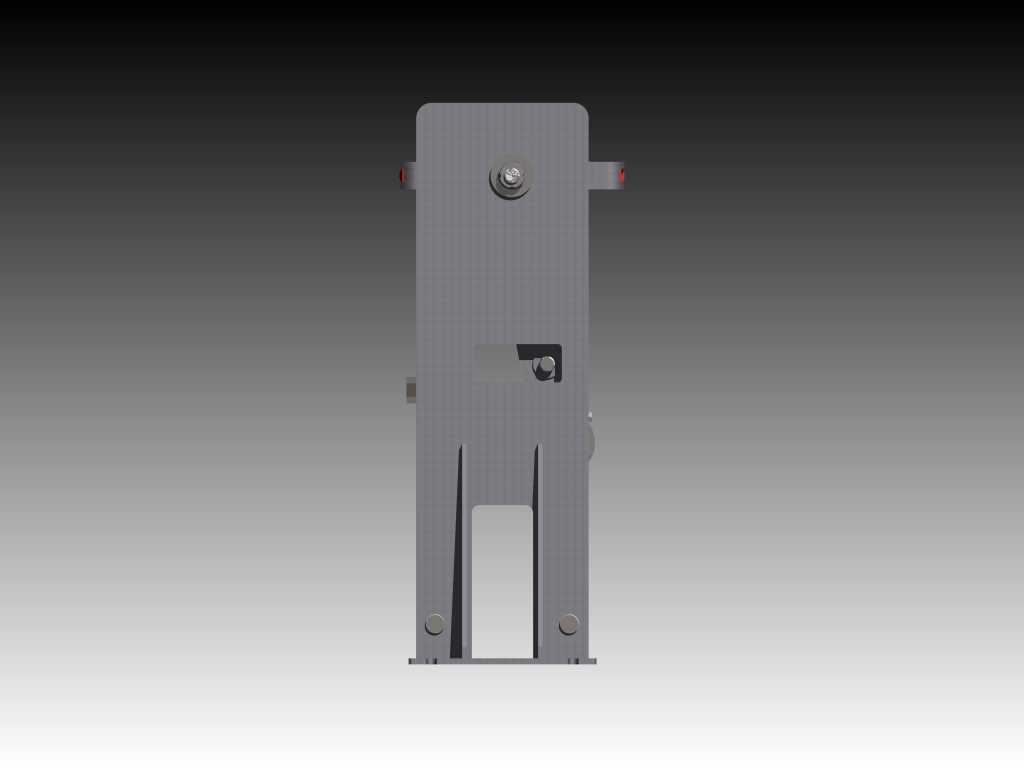

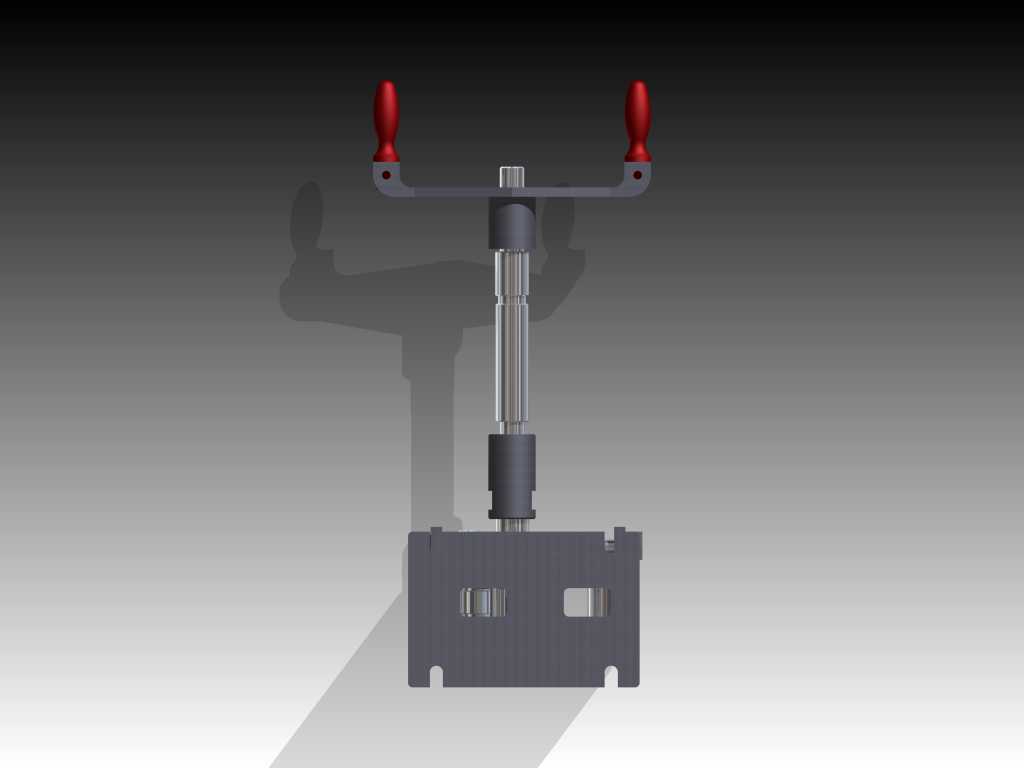

　　该手动操纵机构属于列车制动系统的核心人机交互执行部件，主要应用于轨道车辆驻车制动、应急制动触发场景，在车辆长期停靠、主制动回路失效、调车作业等工况下，为操作人员提供可靠的制动力触发与锁止操作接口，是轨道车辆制动冗余设计中不可或缺的机械组成部分。从结构设计逻辑来看，整套机构采用立式安装基座作为承载主体，基座通过底部多组螺栓安装孔与车体安装面刚性连接，安装边界需匹配车体操纵台下方预留的安装空间，基座本体设置多道加强筋结构，在控制整体重量的前提下保证操纵过程中的结构刚度，避免反复施力后出现基座变形导致的操纵卡滞。操纵力传递路径采用杠杆与连杆组合结构，操作手柄端设置符合人机工程学的握持结构，表面做防滑处理，

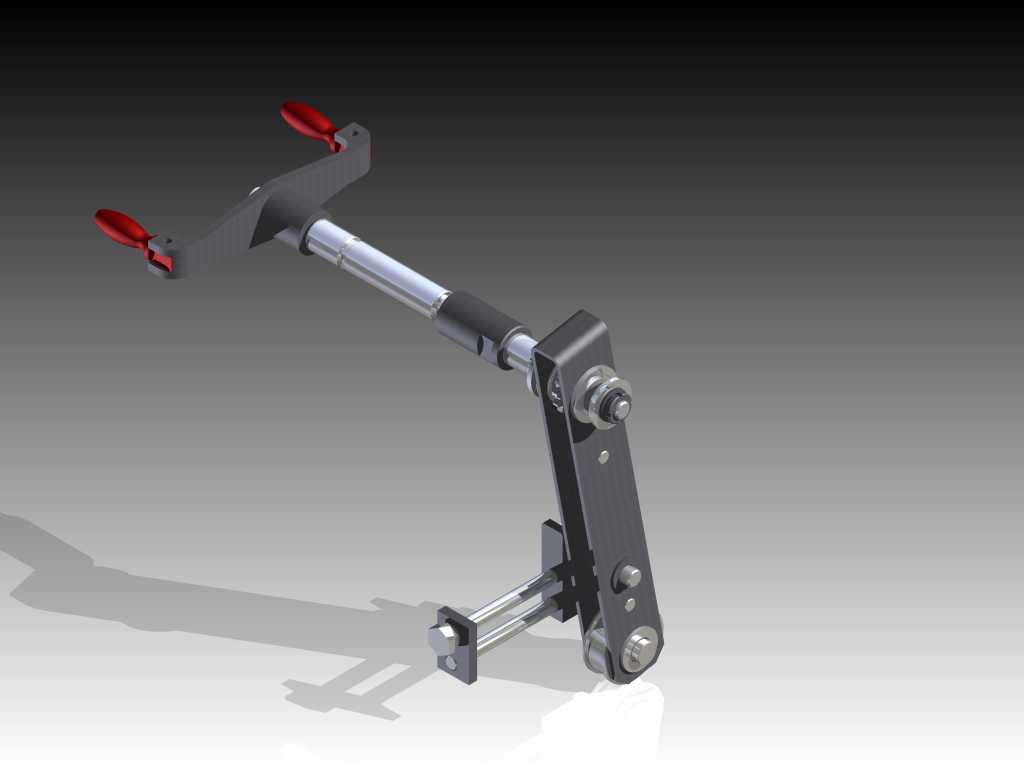

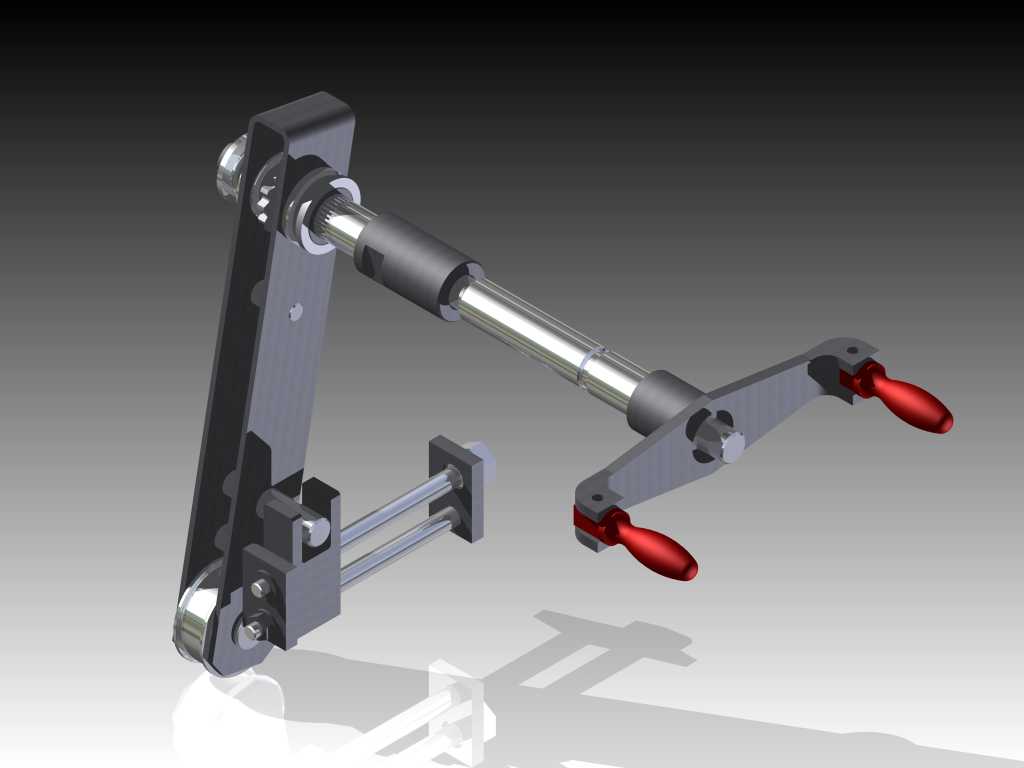

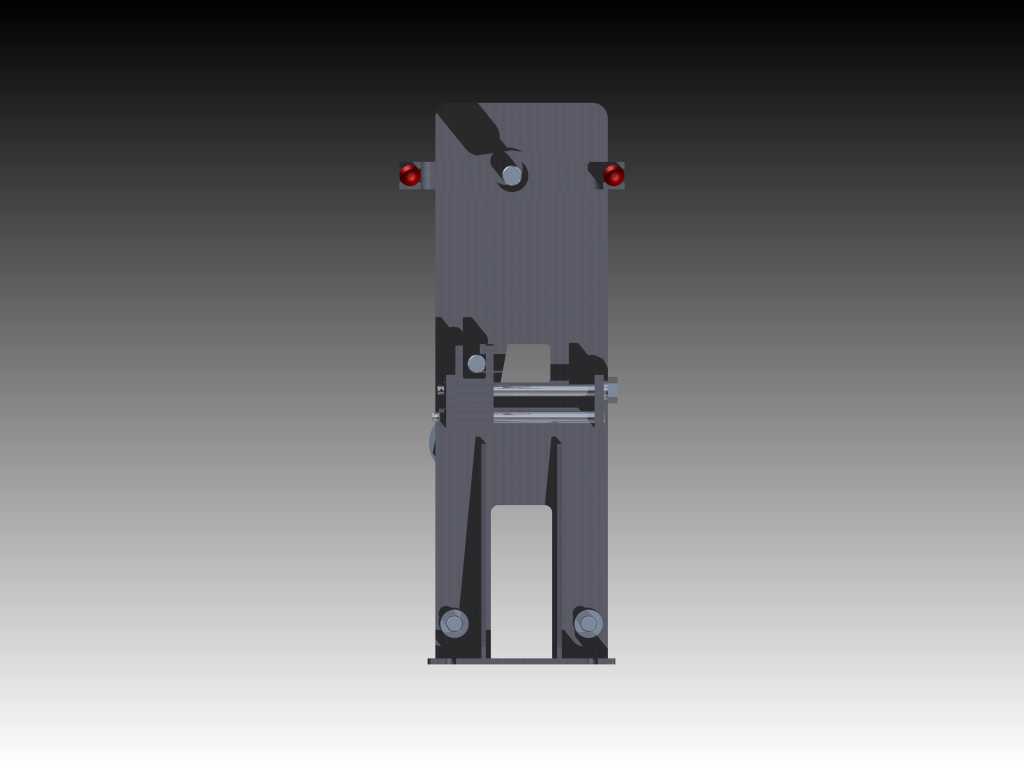

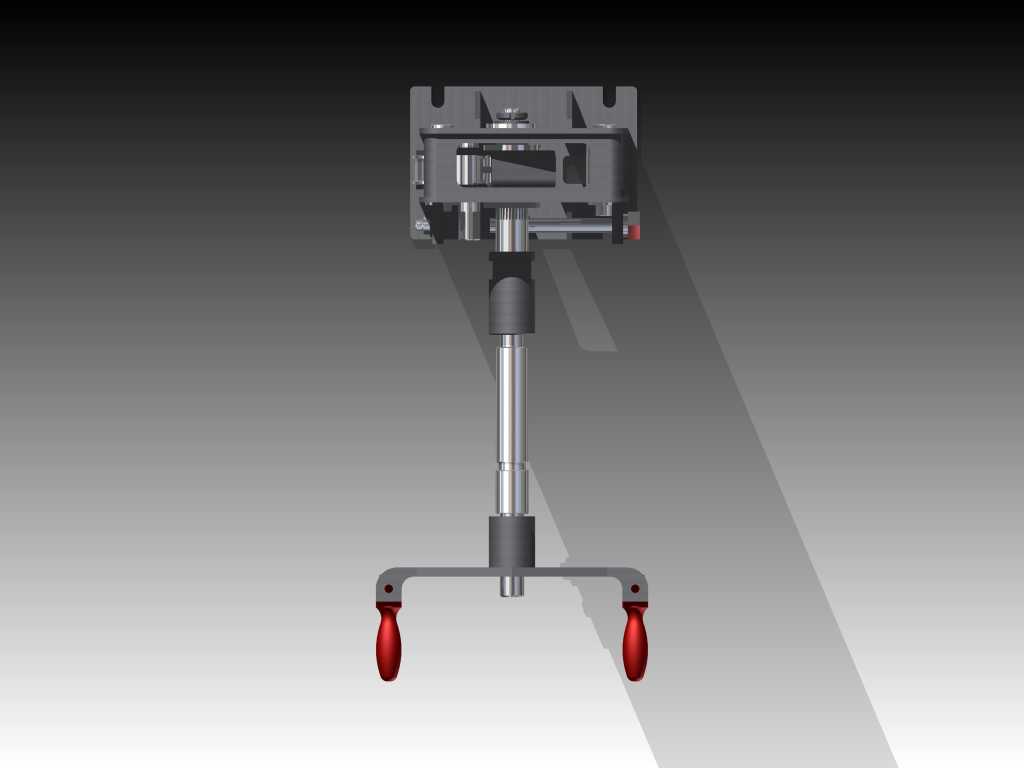

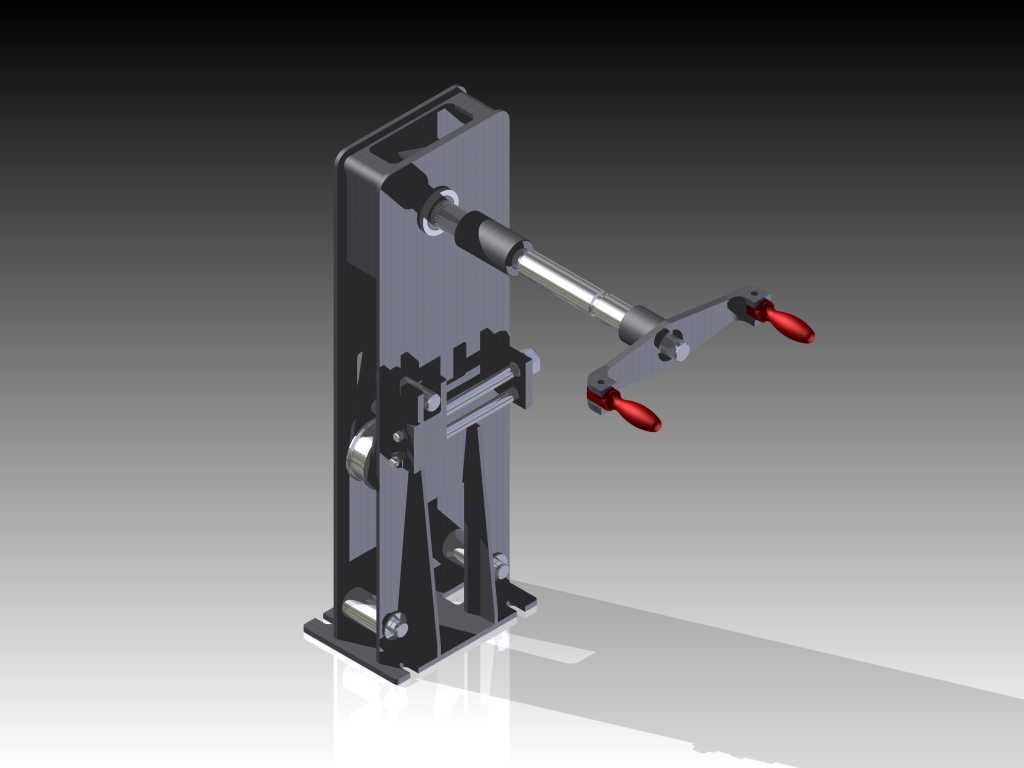

　　操作人员施加的扳动力通过铰接转轴传递至中部连杆机构，连杆两端采用自润滑轴承铰接，减少长期使用后的磨损间隙，保证制动力传递的线性度与响应精度。机构内部集成锁止齿板与棘爪结构，当手柄扳动至设定制动行程位置时，棘爪自动卡入齿板对应卡槽，实现制动力的机械锁止，无需操作人员持续施加保持力，解锁时通过手柄端部的联动触发件带动棘爪脱离齿板，即可实现制动缓解，整套锁止结构的齿形经过受力校核，可承受制动回路反向传递的冲击载荷，不会出现行驶过程中意外脱开的风险。从安装适配性来看，该机构的横向、纵向安装尺寸均适配主流轨道车辆操纵台的预留安装位，连杆输出端的接口尺寸可匹配不同规格制动钢索或液压制动管路的连接端，

　　无需对车体原有安装结构做大规模改动即可完成替换装配。在实际使用场景中，该机构的操纵行程、操纵力均经过人机工程校核，正常成年人单手握持即可完成全行程制动与解锁操作，各铰接部位的密封结构可阻挡轨道车辆运行过程中产生的粉尘、水汽进入机构内部，降低运维保养频次，适应户外、隧道等多种复杂运行环境。整套结构的运动部件均做耐磨处理，关键受力件选用高强度合金钢材，经过调质处理提升综合力学性能，可承受数万次反复操纵循环而不出现结构疲劳失效，满足轨道车辆全生命周期的使用要求。
