内螺纹六角头红色柱式隔离支撑件

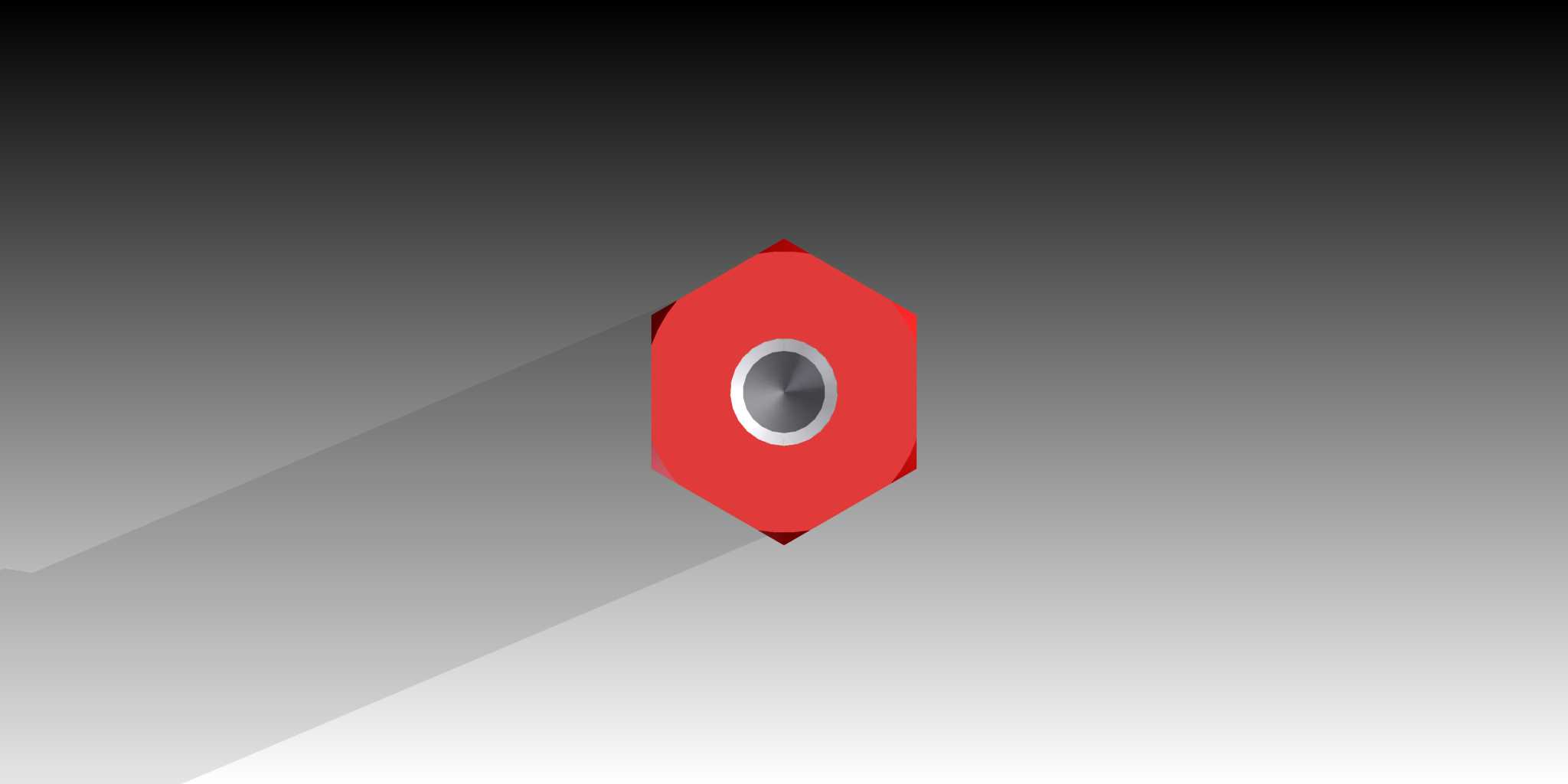

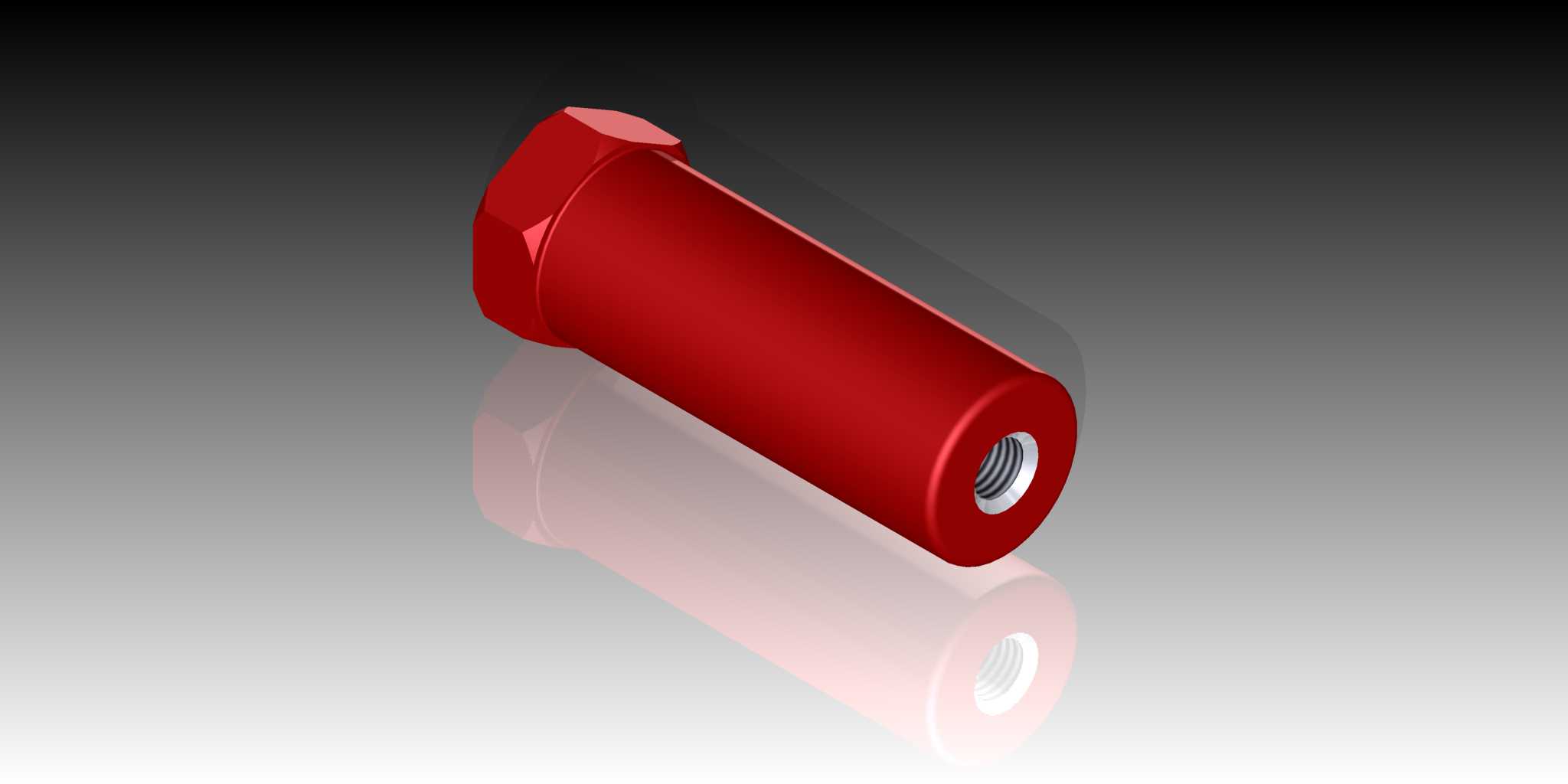

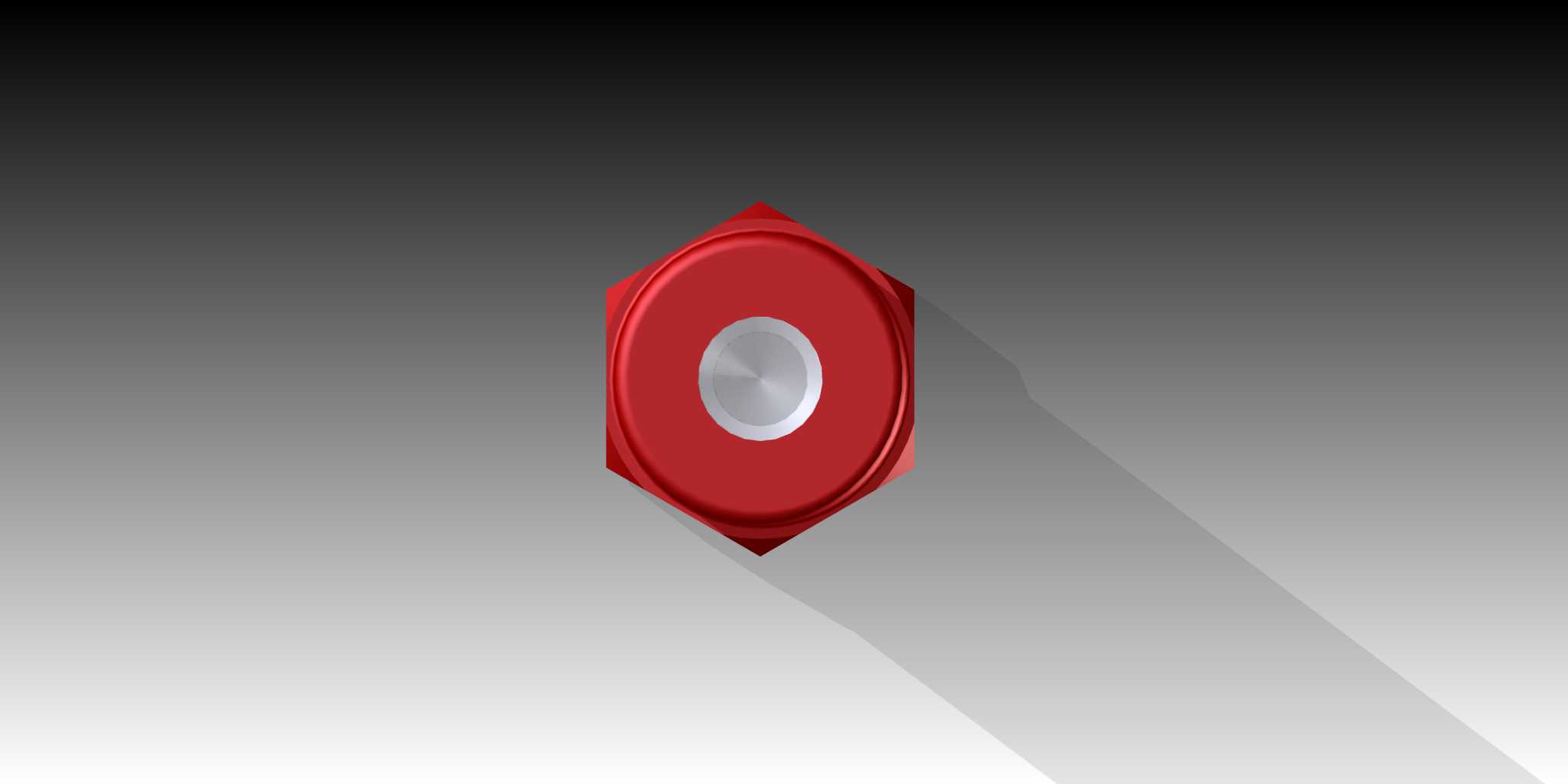

　　这类柱式隔离支撑件常被用在电气柜内部元器件安装、自动化设备走线层板固定、小型机电产品的电路板装配场景中，核心作用是在两个被连接件之间留出固定间距，避免元器件直接贴合安装面造成的散热受阻、线路挤压、绝缘距离不足等问题，同时承担一定的轴向支撑载荷，保证装配结构的稳定性。从结构设计来看，该零件采用六角头加圆柱主体的构型，六角头的设计完全匹配标准扳手的夹持尺寸，现场装配时不需要定制工装，用常规开口扳手或者套筒就能完成拧紧操作，能有效提升装配环节的作业效率，也方便后期设备维护时的拆卸调整。零件端部加工的内螺纹为标准公制螺纹，螺纹深度经过精确计算，既保证和配套螺栓啮合时拥有足够的连接强度，不会因为螺纹啮合长度不足出现滑牙、脱开的问题，

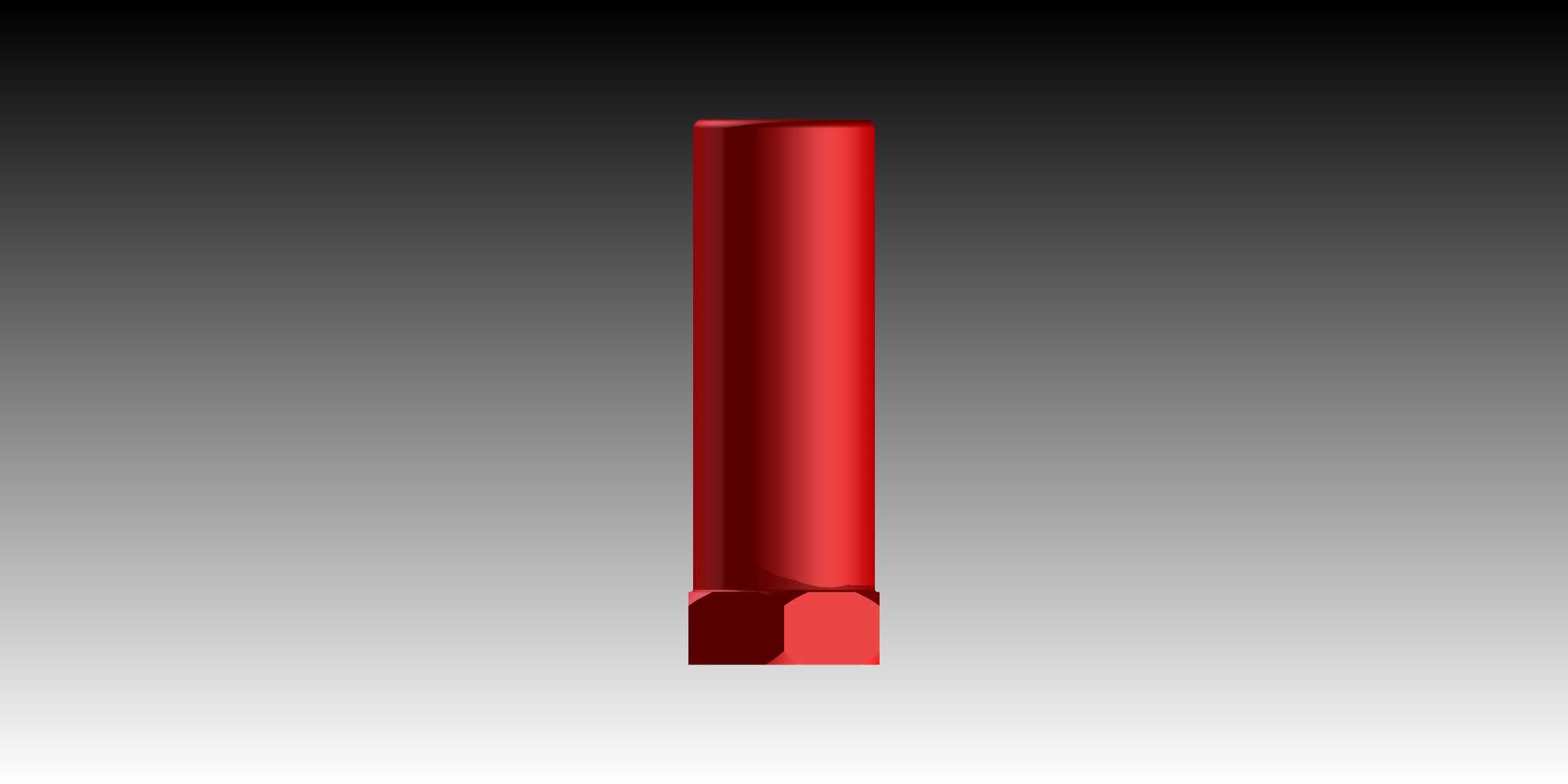

　　也不会因为螺纹加工过深导致零件主体壁厚不足，降低整体的结构强度。零件主体采用等直径圆柱结构，外圆表面做了均匀的涂覆处理，红色外观一方面能在设备内部复杂的管线、元器件中起到视觉标识作用，方便运维人员快速识别定位该类支撑件，另一方面表面涂覆层也能提升零件的防锈、防腐蚀能力，在有少量潮气、轻度油污的工业环境下也能长期保持结构性能稳定。在安装边界方面，该零件的圆柱外径决定了安装时需要预留的最小避让空间，六角头的对边尺寸是装配时扳手操作空间的设计依据，零件的总长度就是装配后两个被连接件之间的固定隔离间距，设计选型时需要根据实际需要的隔离距离、被连接件的承重要求匹配对应规格，安装时要注意保证零件轴线和被连接件安装面垂直，

　　避免出现偏载导致螺纹受力不均，长期使用下出现螺纹损坏或者零件变形的问题。这类隔离件的建模过程中，需要重点保证内螺纹的小径、大径、螺距参数和标准公制螺纹完全一致，六角头的对边、对角尺寸符合标准紧固件的尺寸规范，圆柱主体和六角头的同轴度公差控制在合理范围内，避免装配时出现螺栓无法顺利拧入、扳手无法卡入六角头的问题，同时要注意端部螺纹孔口做倒角处理，去除加工毛刺，既方便装配时螺栓的导入，也能避免锐边划伤安装人员或者配套的线路绝缘层。
