FR1230型机械式行程限位装置结构

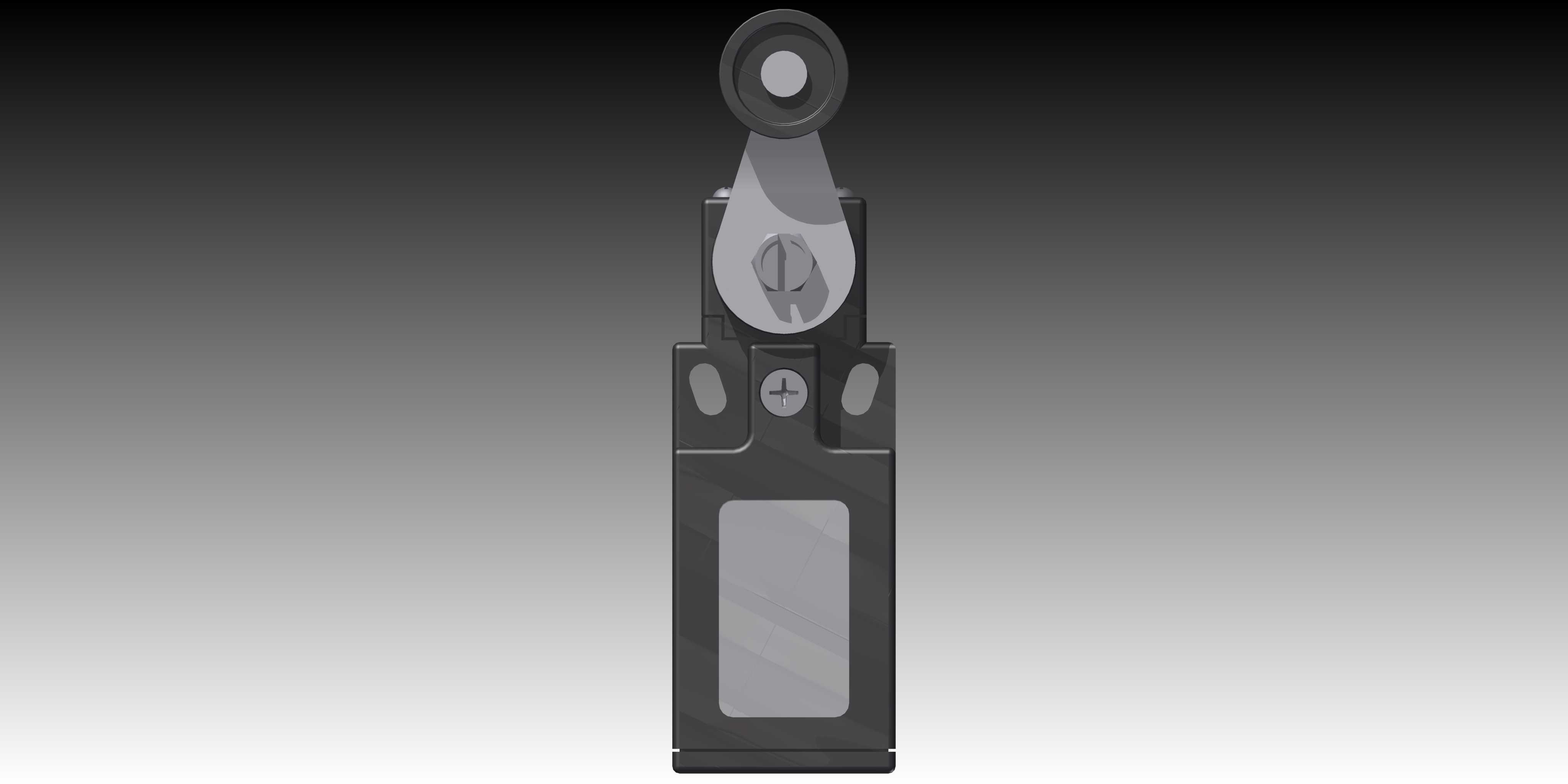

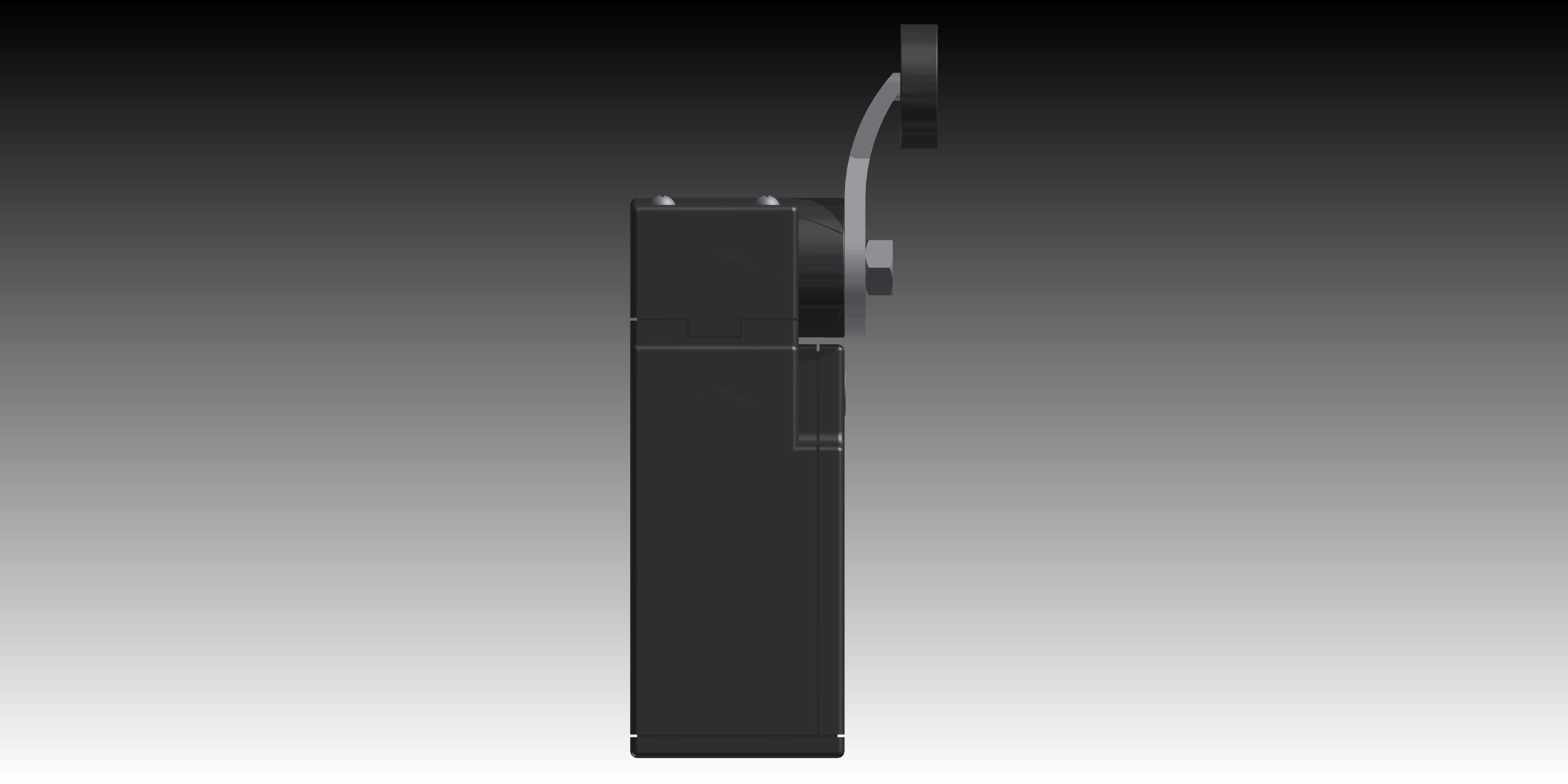

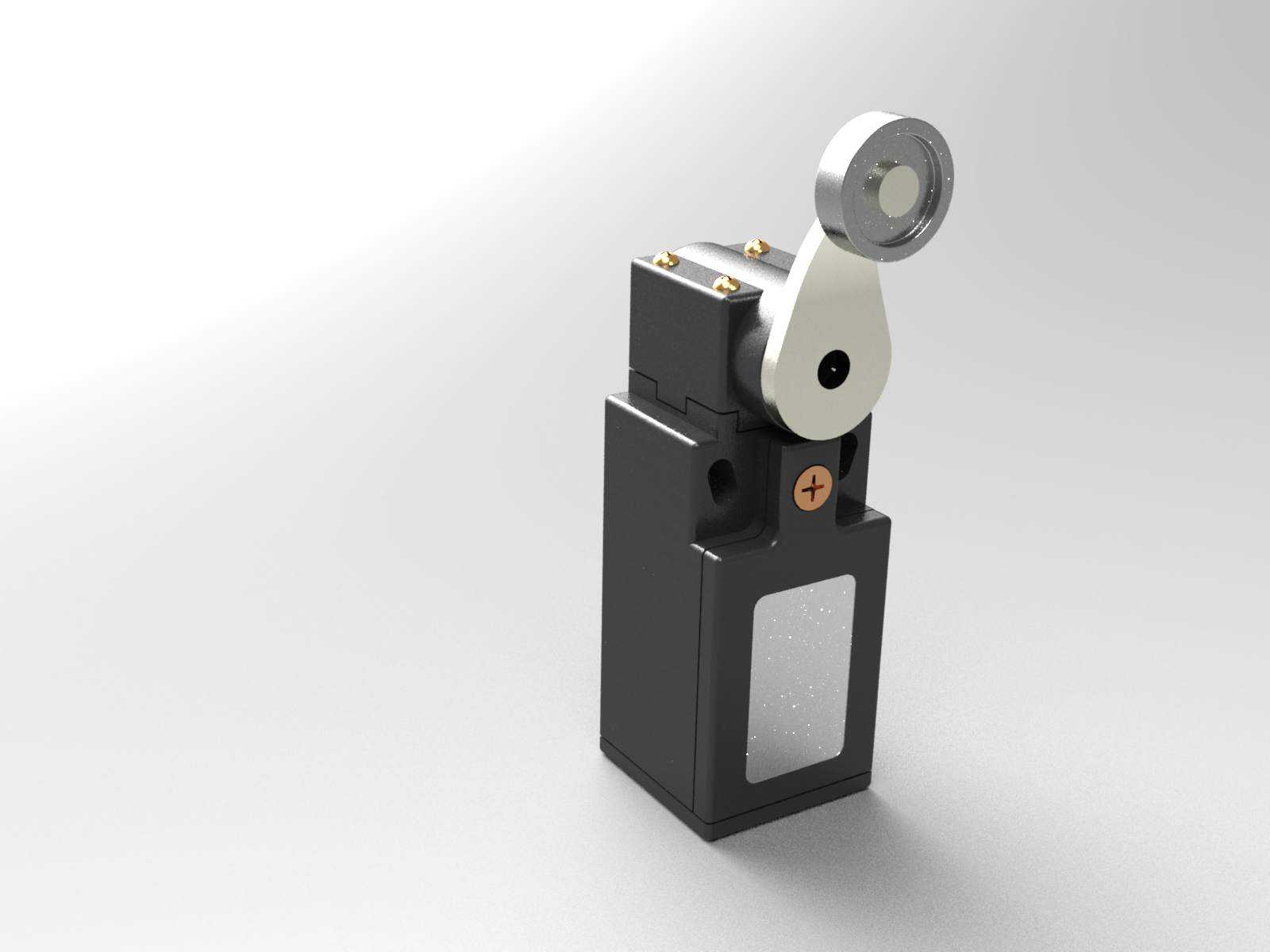

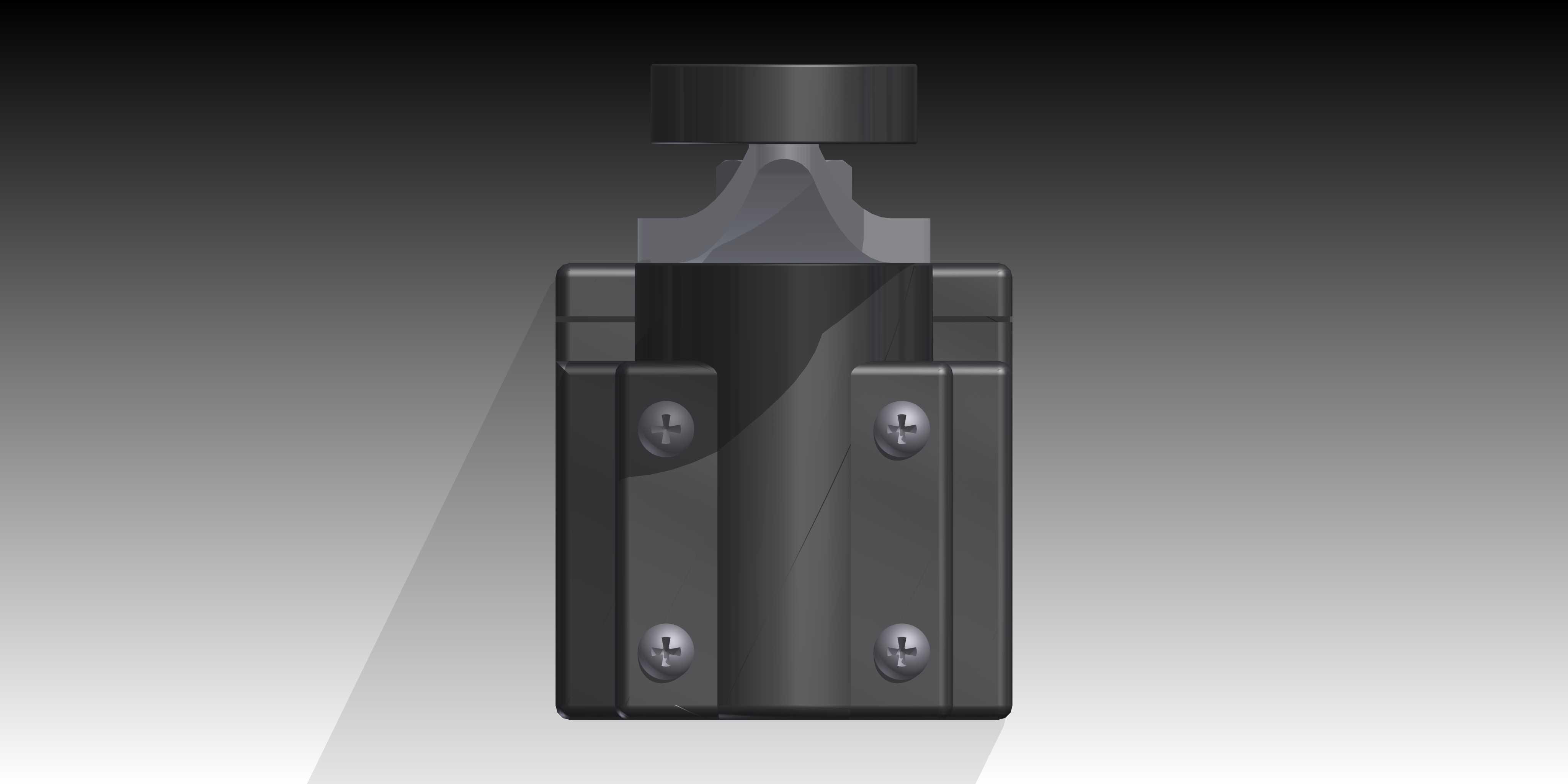

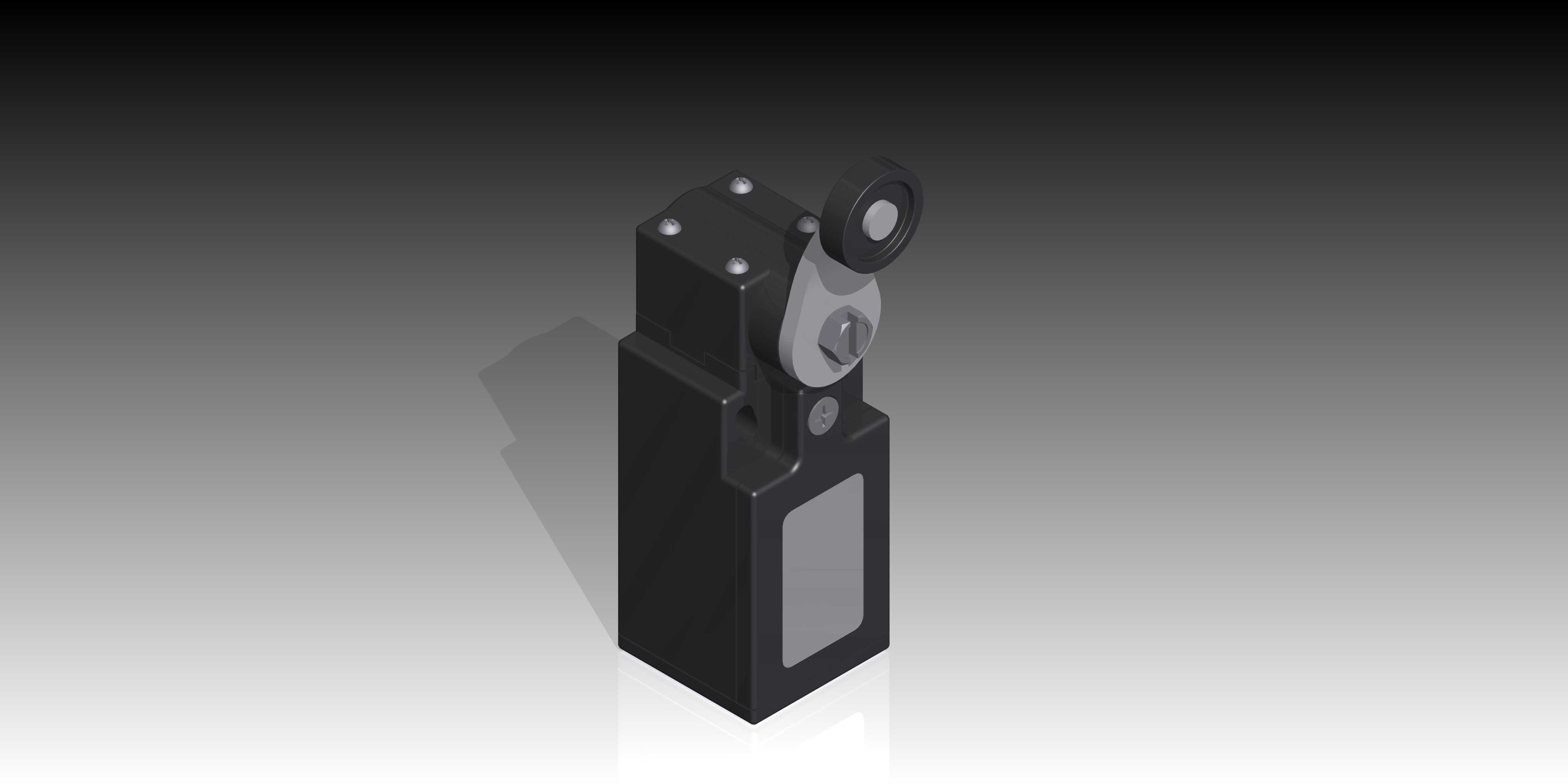

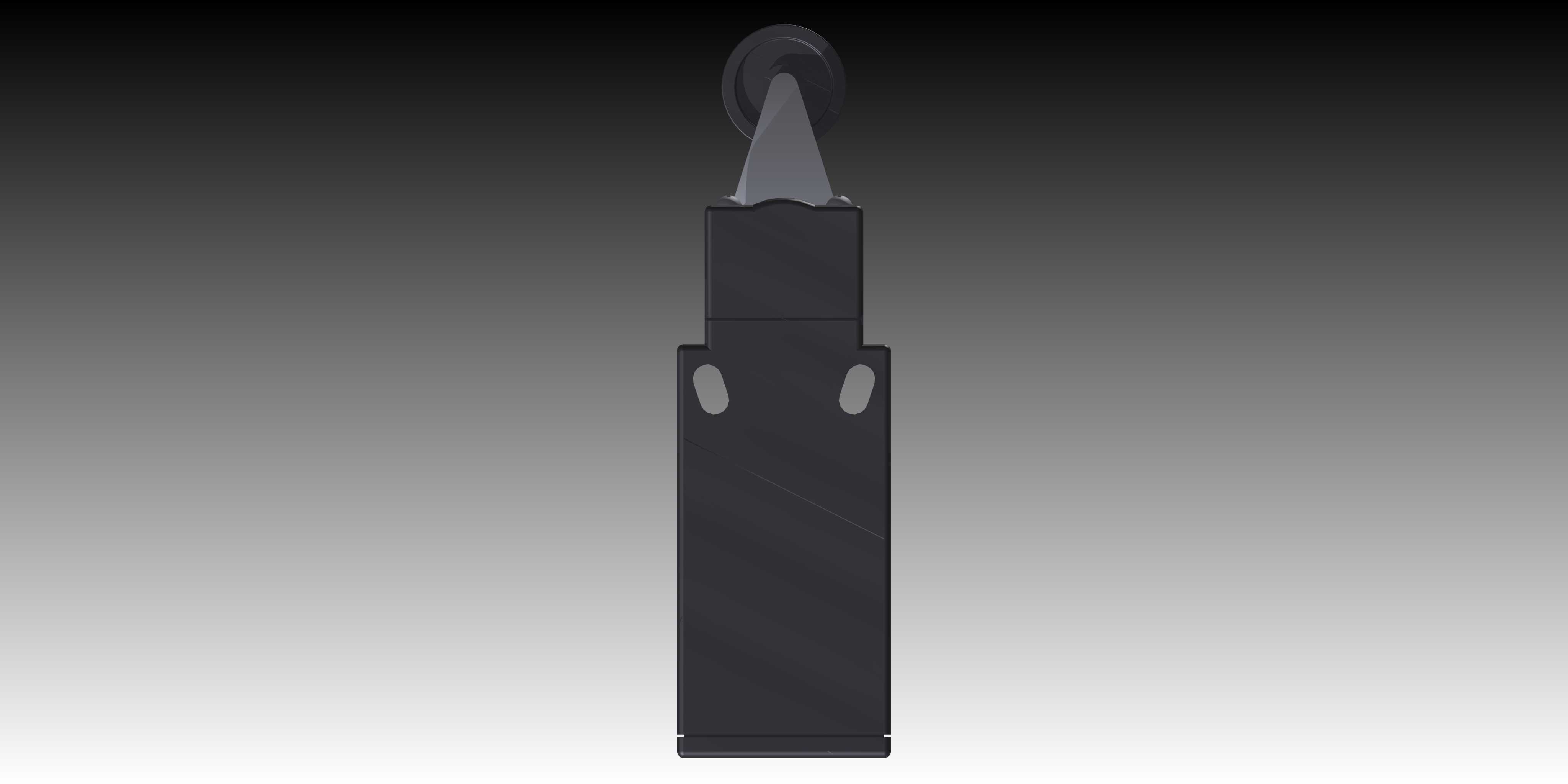

　　这款FR1230限位装置的结构设计，首先围绕工业现场的恶劣使用环境做了针对性考量，主体采用立式长方体壳体结构，外壳做了加厚处理，侧面预留的观察窗可以直接查看内部触发机构的动作状态，不用拆解壳体就能快速判断装置是否处于正常工作位，在流水线设备、机床工位、物料输送线的日常巡检中能大幅降低排查工作量。从安装边界来看，壳体底部为平整安装面，预留的安装孔位采用对称布局，适配常见的设备机架安装孔距，不管是安装在型材机架还是钢板焊接的工位支架上，都不需要额外做转接板，安装时的垂直高度预留空间控制在紧凑范围内，不会过多占用设备内部的走线与机构布置空间。触发端采用摆臂加滚轮的结构设计，滚轮采用耐磨非金属材质，在和运动部件接触触发时不会刮伤工件表面，

　　摆臂的复位机构内置在壳体上部，能承受频繁的往复触发动作，不会因为长期高频碰撞出现复位卡滞的问题，在自动化生产线的工位限位、物料到位检测、设备行程硬限位保护场景中，这种结构比光电类检测元件更抗粉尘、抗切削液飞溅，在机加工车间、焊接工位这类有碎屑、油污的环境里可靠性更高。设计过程中特意将触发动作的行程冗余做了合理预留，摆臂的摆动角度覆盖了常见的设备运动超程距离，不会因为工件到位时的位置轻微偏差就出现触发失效，同时壳体的密封结构做了分层设计，接线端位于壳体下部，走线时可以自然形成滴水弯，避免液体顺着线缆流入壳体内部影响内部触点的导通性能。内部的触发传动结构采用杠杆式力传递设计，外部滚轮受到的碰撞力经过杠杆放大后驱动内部触点动作，

　　不需要太大的接触力就能完成信号触发，既不会因为触发阻力过大影响运动部件的正常行进，也能保证触点接触压力足够，避免出现接触不良的信号闪断问题。在设备选型适配时，这款结构可以直接替换同安装尺寸的传统立式行程开关，不需要改动原有设备的安装点位与触发碰块位置，上部的摆臂滚轮组件可以根据实际安装方向调整触发角度，适配正面、侧面不同方向的触发需求，壳体外部没有突出的易磕碰结构，在设备维护、人员巡检过程中不容易被意外撞坏，整体结构没有复杂的异形曲面，加工制造时壳体可以采用型材切割加端盖封装的工艺，生产组装效率更高，后期维护时只需要更换上部的摆臂滚轮组件就能完成易损件替换，不用整体更换整个装置，能降低工业现场的备件损耗成本。
