AVX圆柱形螺栓固定电容结构设计

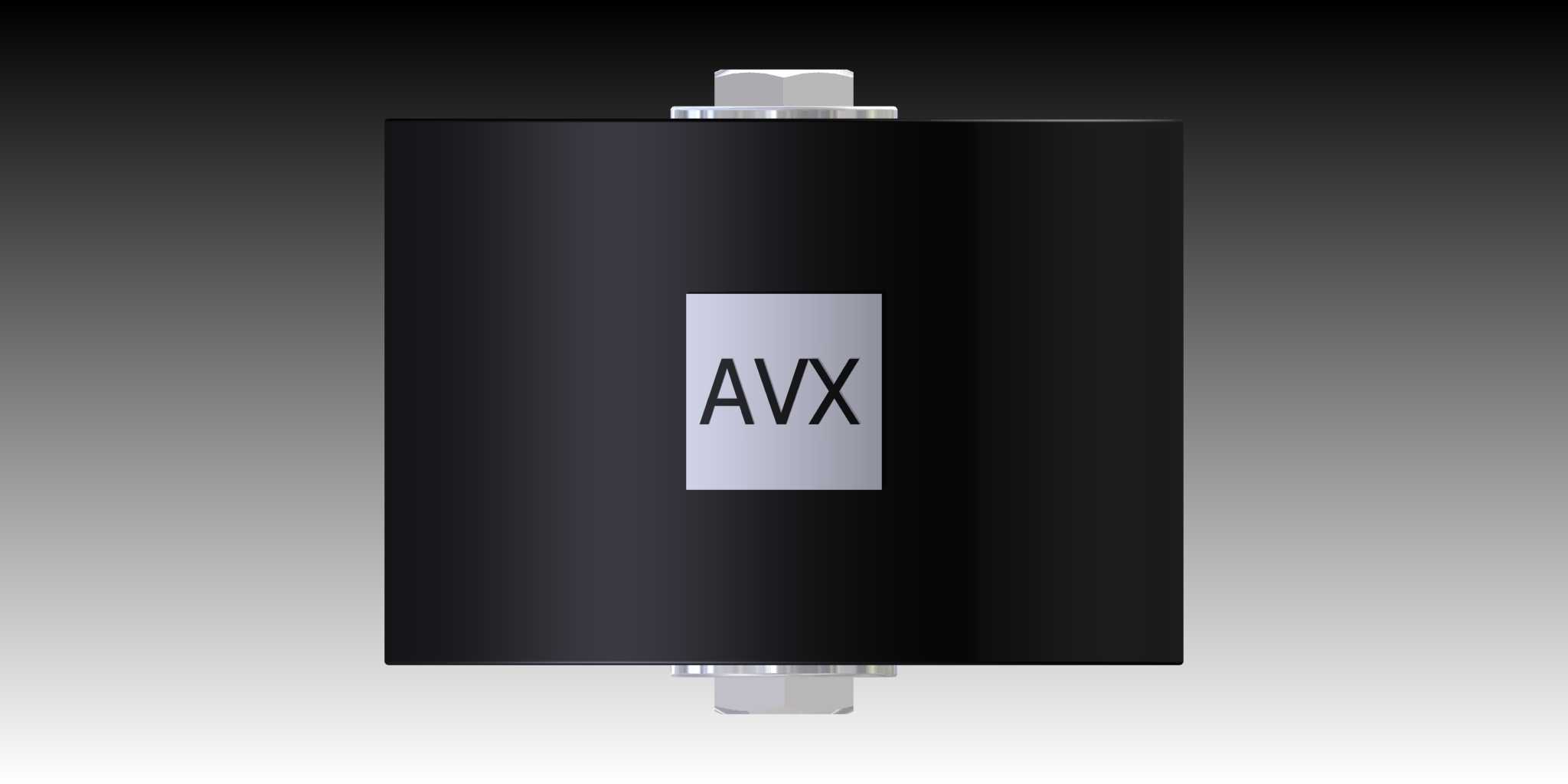

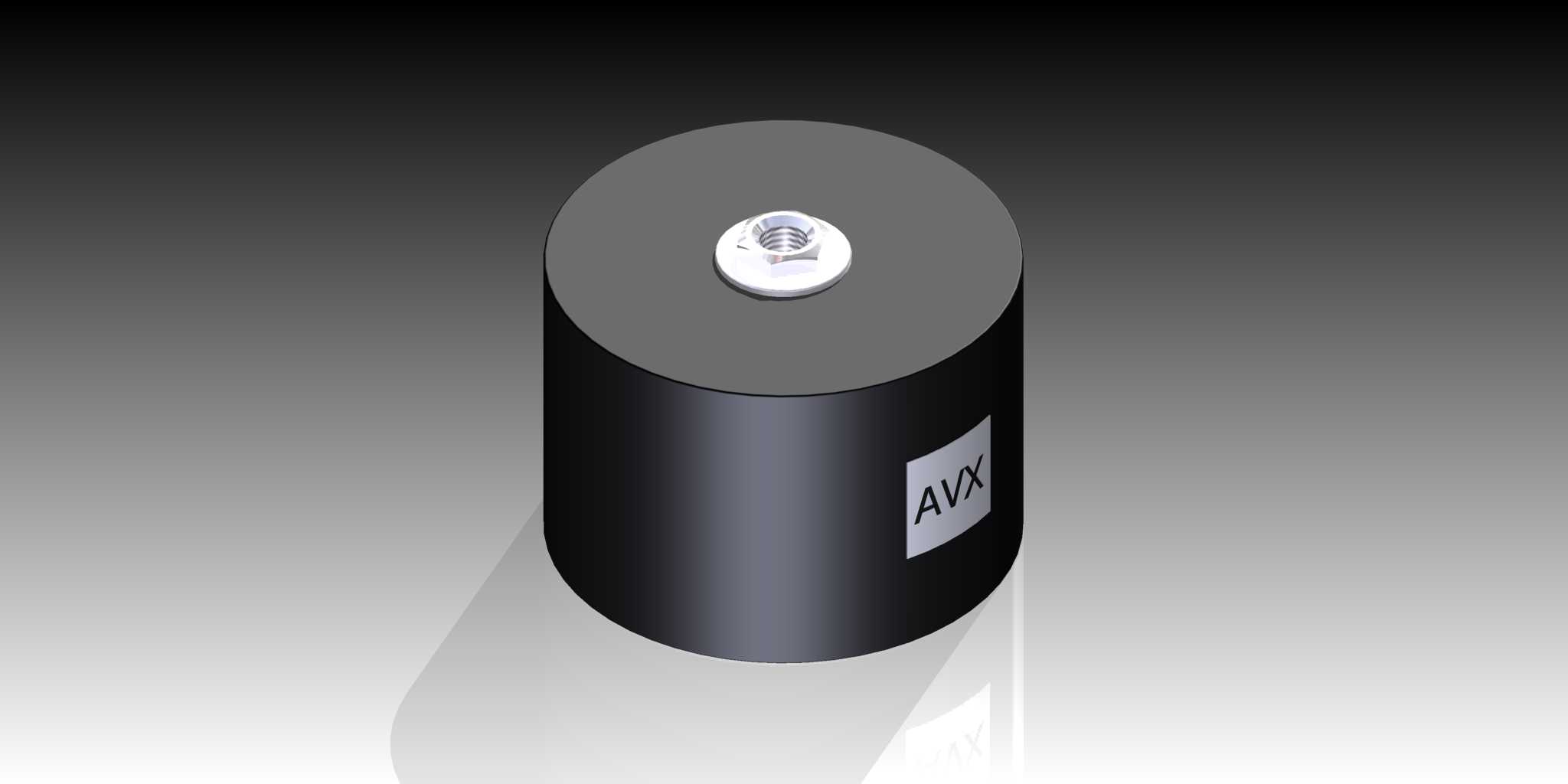

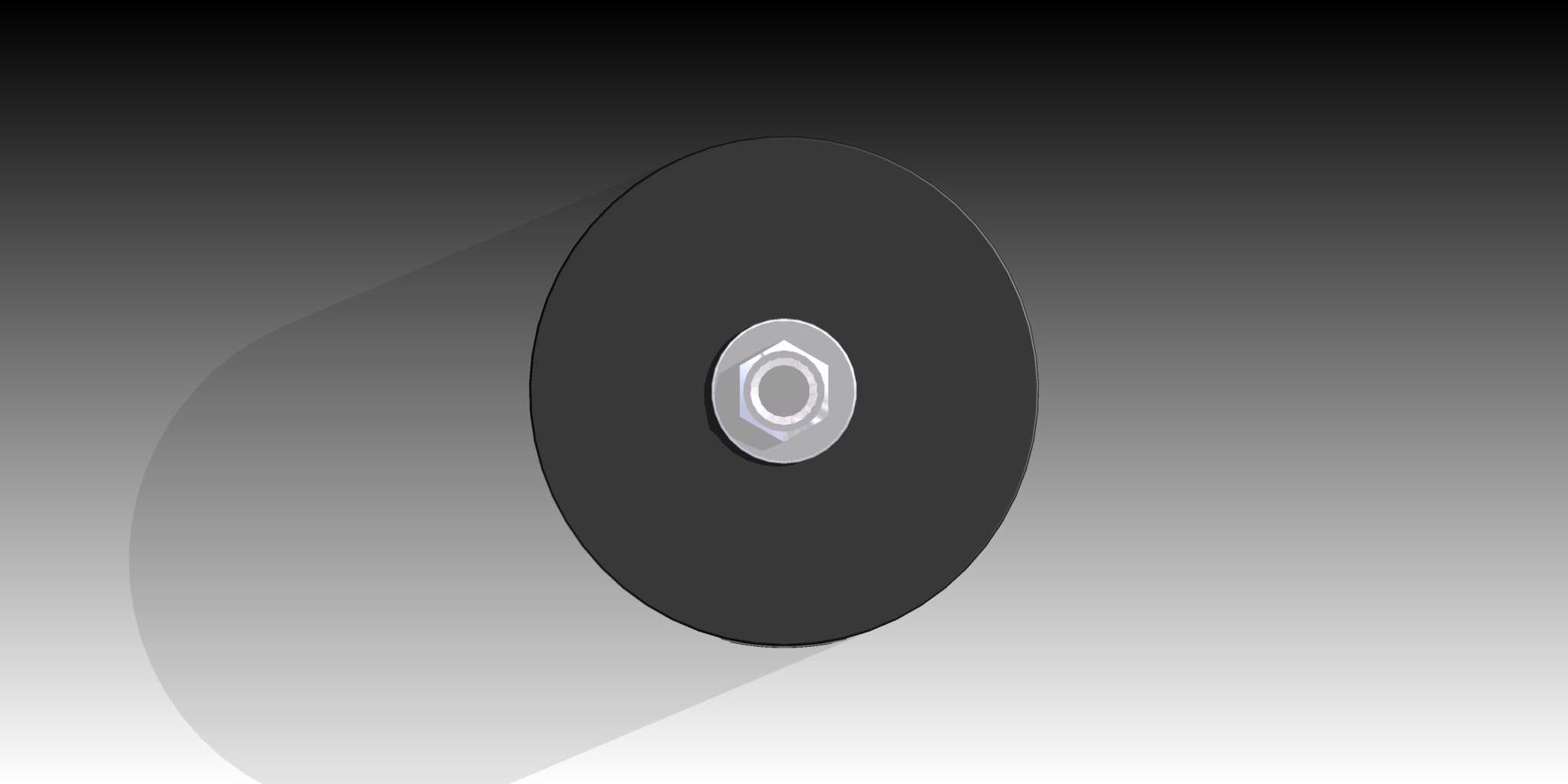

　　在工业电源、变频驱动、新能源逆变这类对元件可靠性要求极高的电路场景中，螺栓固定型圆柱电容是支撑直流母线滤波、储能缓冲的核心无源器件，这款AVX标识的圆柱电容结构，完全贴合高压大电流工况的安装与性能需求。从结构设计逻辑来看，整体采用密封圆柱金属外壳，外壳侧面预留标识粘贴区域，既可以清晰标注元件参数、极性信息，也能在批量装配时快速完成元件分拣与极性核对，避免装配反向导致的电路故障。顶部的螺栓引出端是整个结构的设计重点，采用内嵌式金属螺纹端子，端子与外壳之间做了绝缘隔离结构，既可以保证大电流导通时的接触可靠性，也能避免端子与外壳导通引发的短路风险，这种螺栓固定的接线方式，相比插针、焊片类连接结构，能承受更强的振动冲击，在车载、

　　工业工控这类存在持续振动的使用场景中，不会出现接线松脱、接触电阻变大的问题。设计过程中对外壳的壁厚做了针对性优化，在保证内部芯体封装防护强度的前提下，尽可能压缩外壳的冗余厚度，兼顾元件的散热能力与整体重量控制，圆柱外形的结构特性也让元件在排布安装时，可以更好地适配圆形安装位，也能在多颗电容并排布置时，最大化利用柜体内部的安装空间，减少空间浪费。安装边界方面，这类电容的底部通常为平整密封面，安装时可以直接贴合安装板做固定，顶部螺栓端子的高度控制在合理范围内，不会出现接线后与周边元件、柜体盖板发生干涉的问题，端子的螺纹规格匹配常规的电力接线端子，不需要额外定制转接件就能完成接线作业。外壳的金属材质同时兼顾散热与电磁屏蔽作用，

　　工作时内部芯体产生的热量可以通过金属外壳快速传导到安装板或者周边空气中，降低元件自身的温升，延长使用寿命，同时金属外壳也能屏蔽内部电场对外围电路的干扰，提升整套电路的电磁兼容性能。在结构建模过程中，需要重点保证顶部端子与外壳的同轴度，避免端子偏斜导致接线时受力不均，同时要严格控制外壳的圆柱度，保证批量生产时元件的外形尺寸一致性，方便自动化产线的抓取与装配作业，外壳与顶部端子之间的密封结构也要做细节处理，满足工业场景下的防尘、防潮要求，避免恶劣环境下的水汽、粉尘进入元件内部影响性能。
