电气设备用钣金折弯金属板抽屉结构

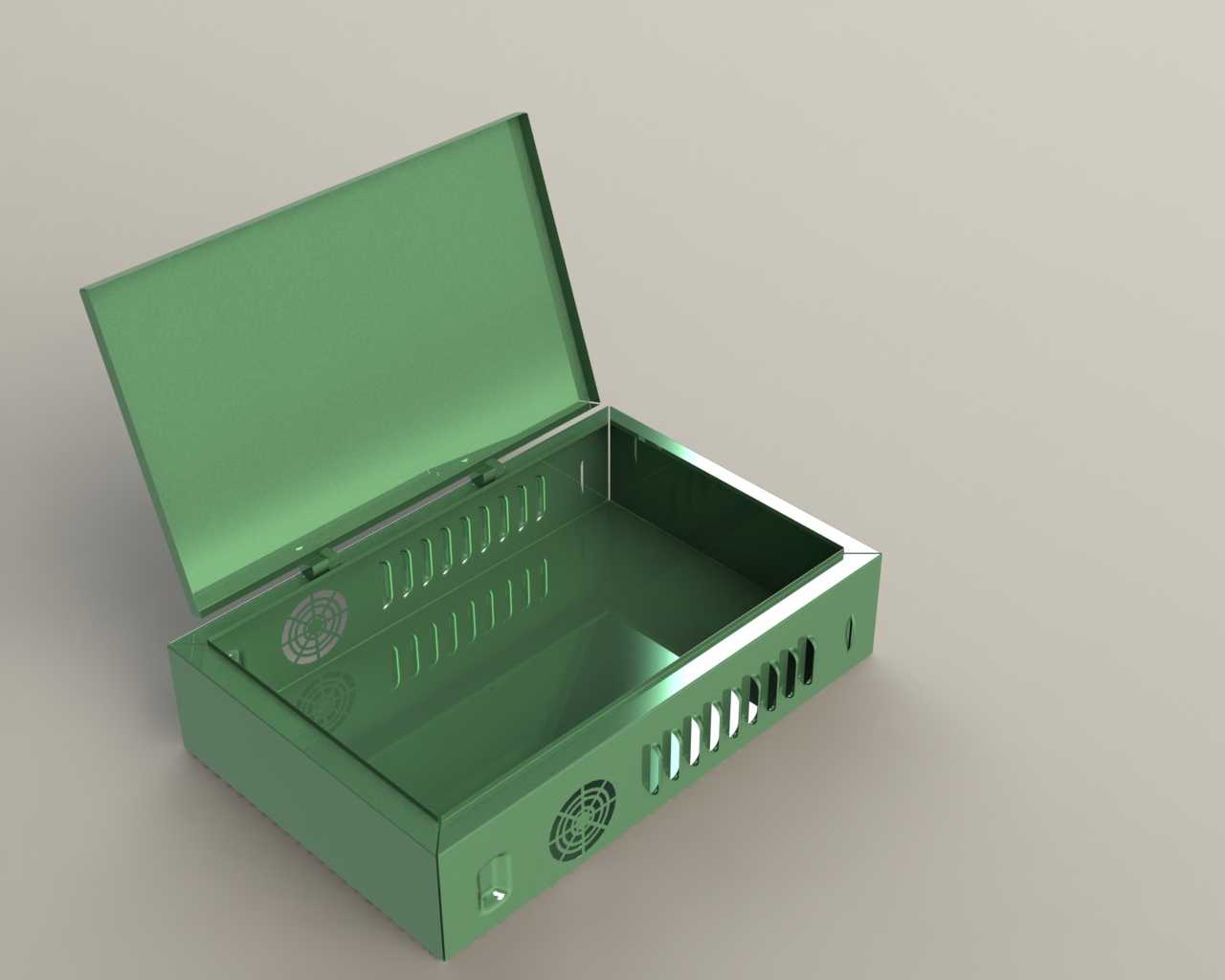

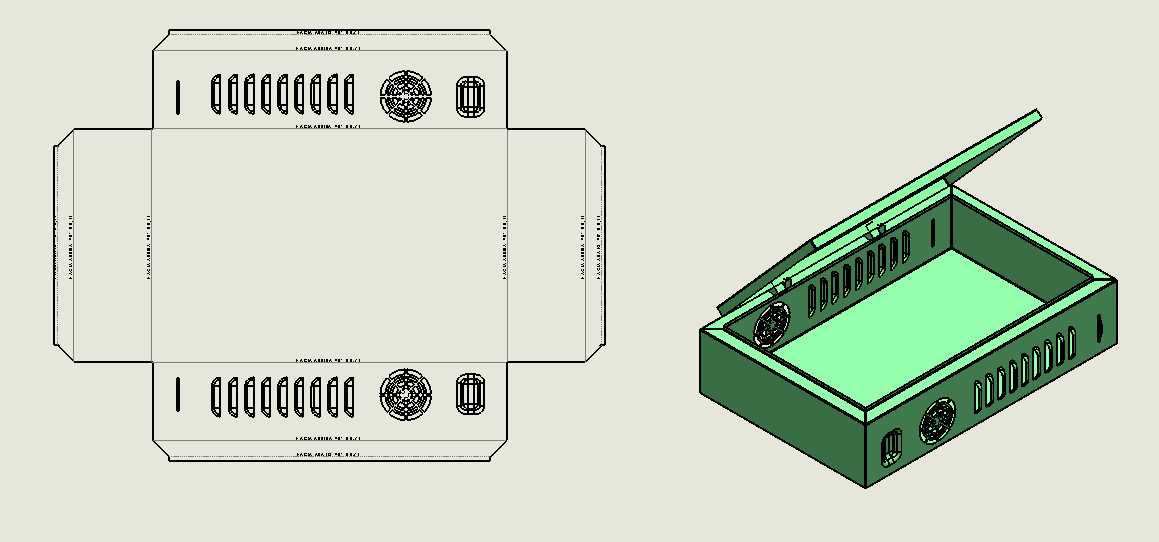

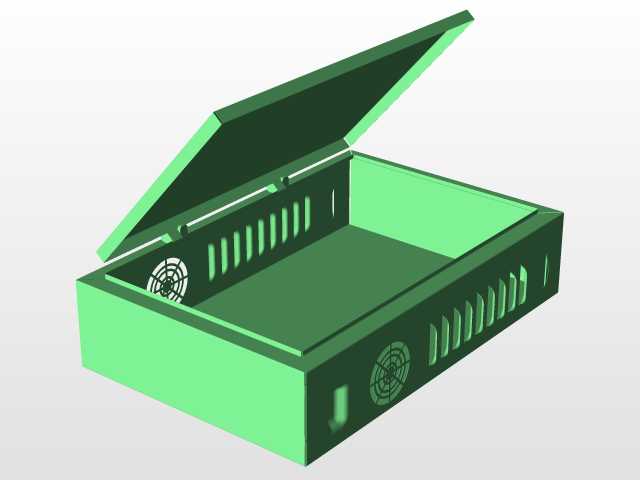

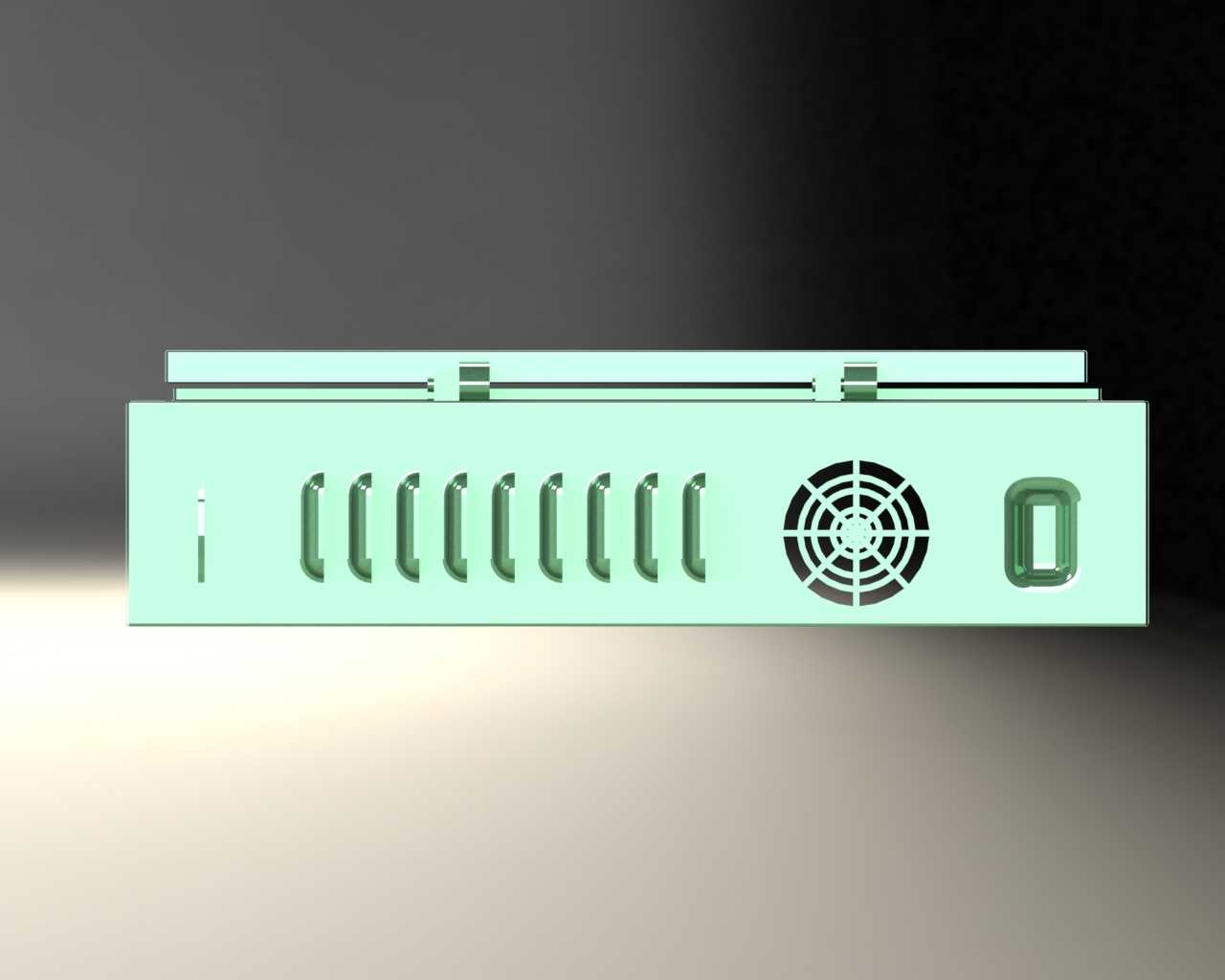

　　这类金属板抽屉多应用在工业电气柜、小型设备控制箱、桌面式测试仪器的内部空间，用来承装接线端子、小型功能模块、备用保险丝、调试工具这类零散部件，避免柜内走线杂乱，也能让日常运维时快速取放所需物件，不用在整柜布线里翻找。从结构设计来看，整体采用薄板折弯一体成型工艺，没有额外的焊接拼接框架，侧板与底板的折弯边自带加强筋效果，既控制了整体重量，也能保证盛放一定重量元器件时不会出现底板下凹变形的问题。抽屉的开合端做了斜切翻边，既可以作为抽拉的施力位，也能避免薄板锐边划伤操作人员手部，翻边的折弯角度经过反复校核，抽拉时不会和柜体的安装导轨出现卡滞。侧面预留的多组长条通风槽，是针对内部放置带发热的小型模块设计的，配合两端的圆形通风孔，

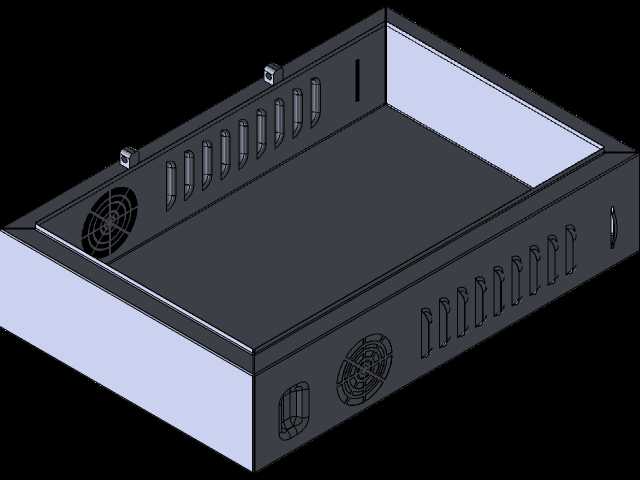

　　能在抽屉闭合状态下形成空气对流通道，避免局部积热影响元器件寿命，通风槽的冲压位置特意避开了折弯应力集中区，不会因为长期承重出现槽边开裂。两端的异形安装位是用来适配不同规格的导轨卡扣或者锁止结构，既可以装在标准DIN导轨的预留仓位，也能通过侧边螺丝直接固定在柜体的立柱安装孔上，安装边界的尺寸适配市面上多数小型控制箱的内仓预留空间，不需要额外对柜体进行二次打孔改造。抽屉的闭合间隙控制在0.5毫米以内，既不会因为间隙过大导致灰尘进入内部，也不会因为公差过小出现抽拉卡顿，所有折弯处的内R角统一按照板材厚度的0.2倍设置，折弯时不会出现板材外侧拉裂的问题，批量生产时良率能保持在较高水平。在实际设备装配场景中，这类抽屉不需要额外加装拉手，

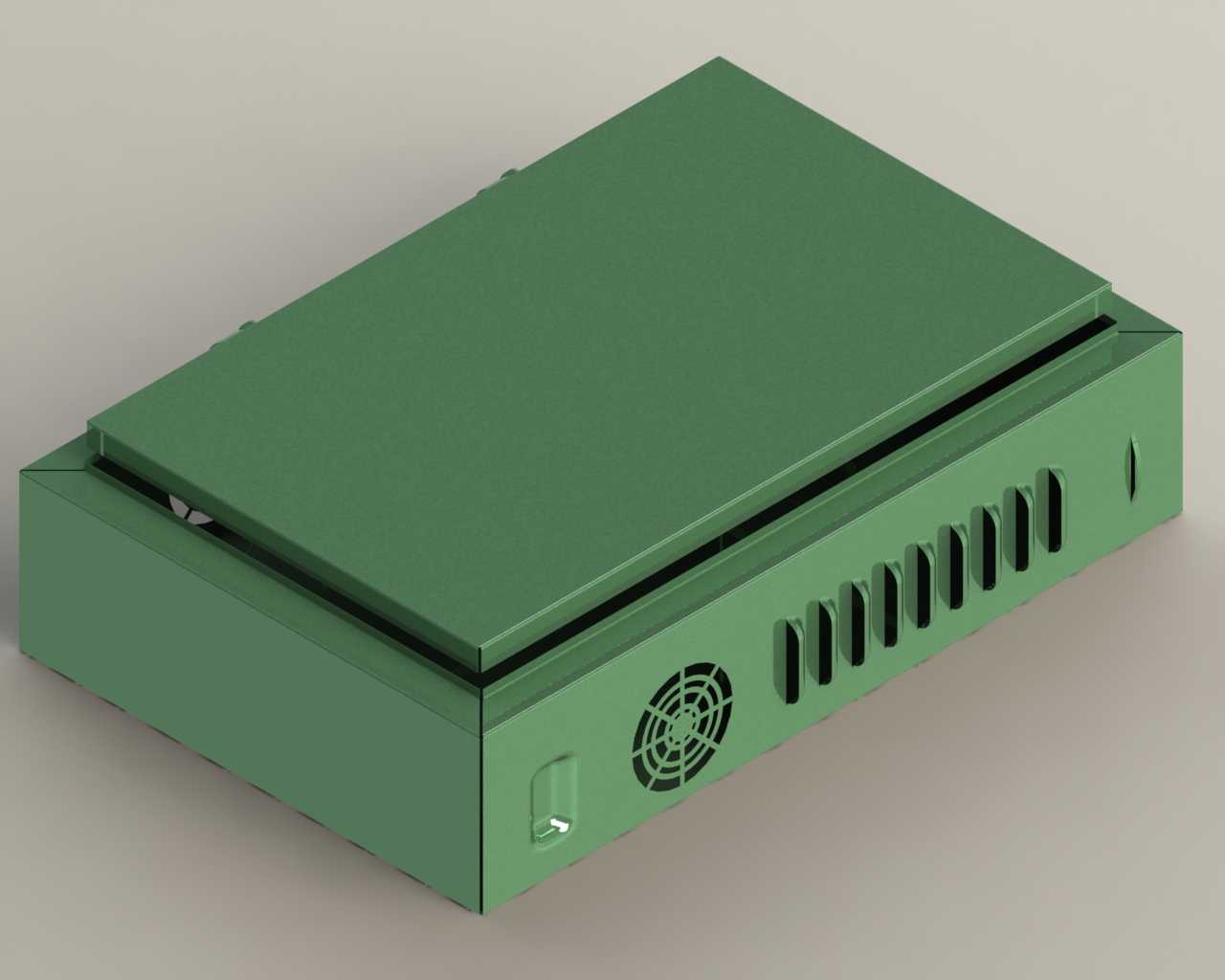

　　靠前端的翻边就能完成抽拉操作，外露面没有突出的结构件，不会和柜内其他走线、元器件产生干涉，对于内部空间紧凑的小型台式设备来说，这种结构能最大化利用有限的仓内空间，比传统的塑料抽屉抗老化、抗电磁干扰能力更强，也能适应工业现场温差较大的工作环境，不会因为长期高低温交替出现脆化变形。
