带控制台阶立式电动活塞执行机构

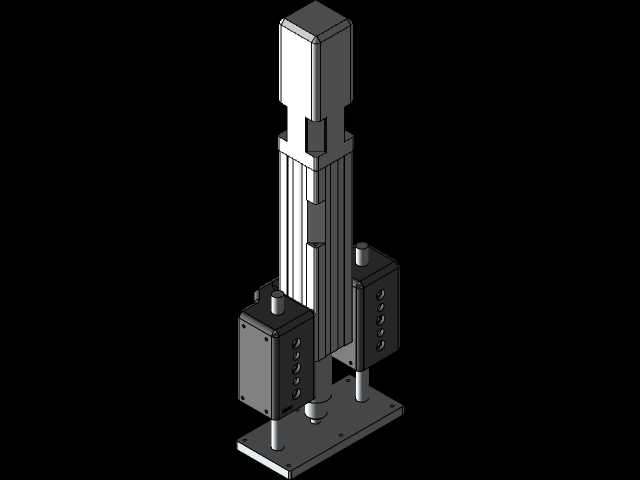

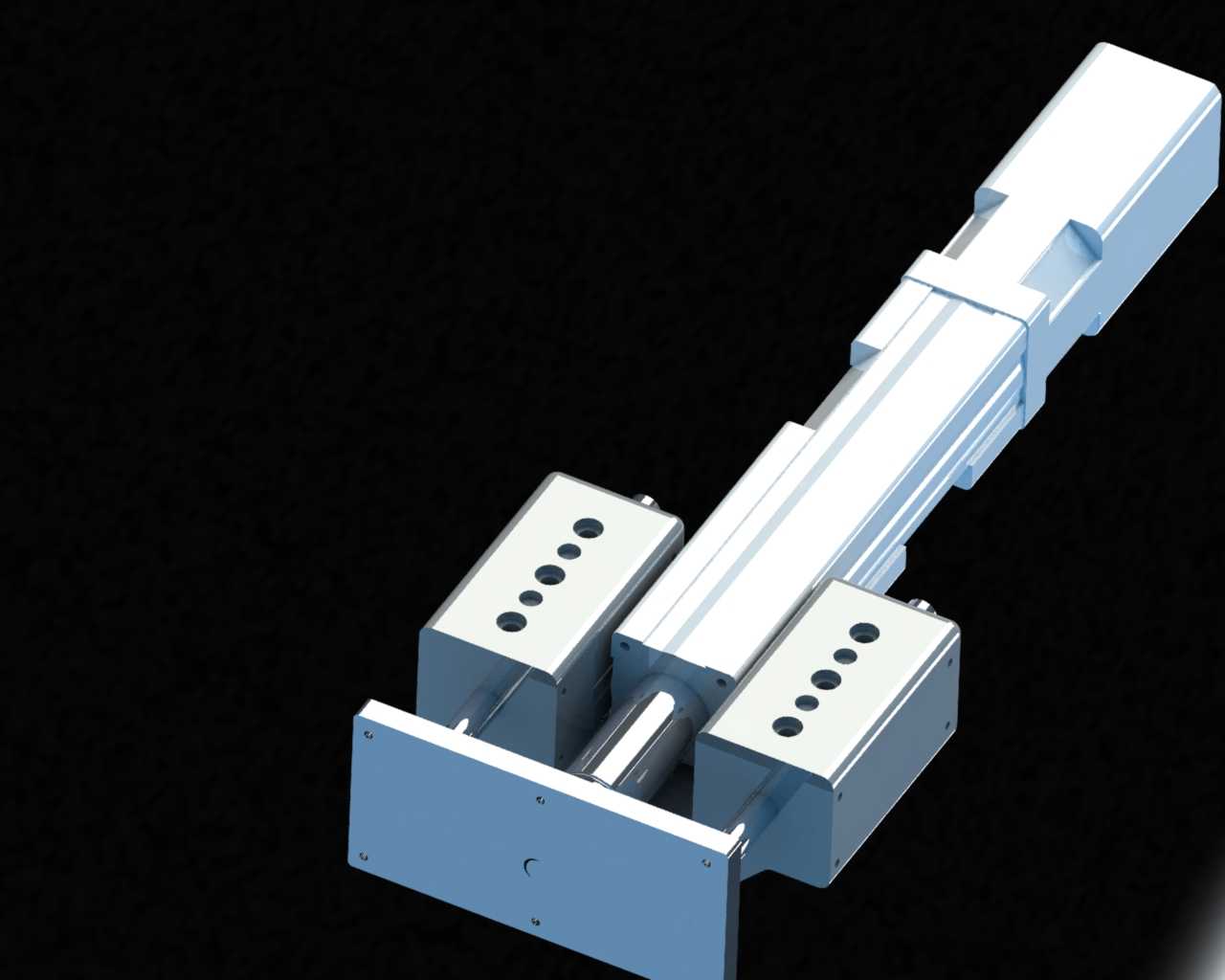

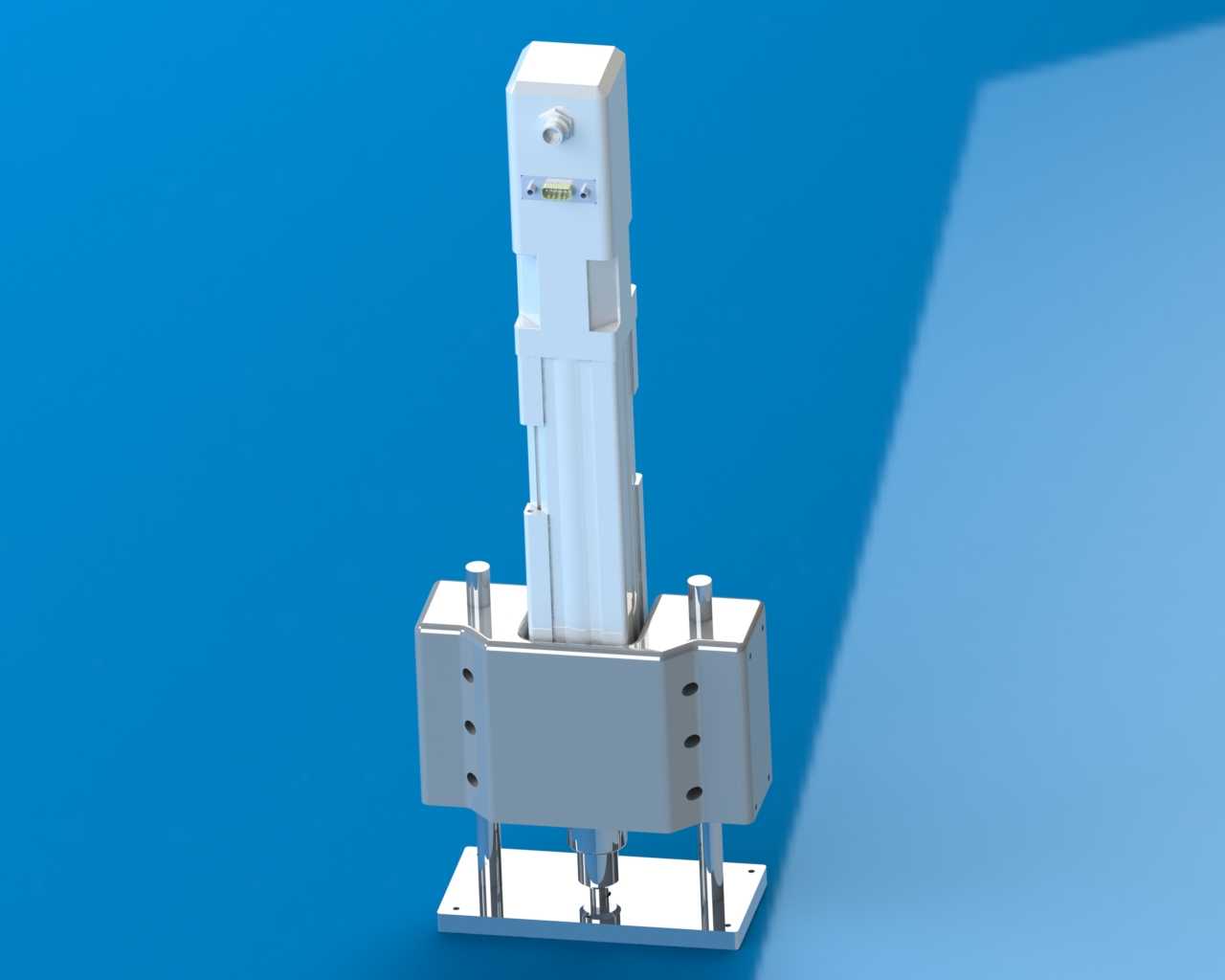

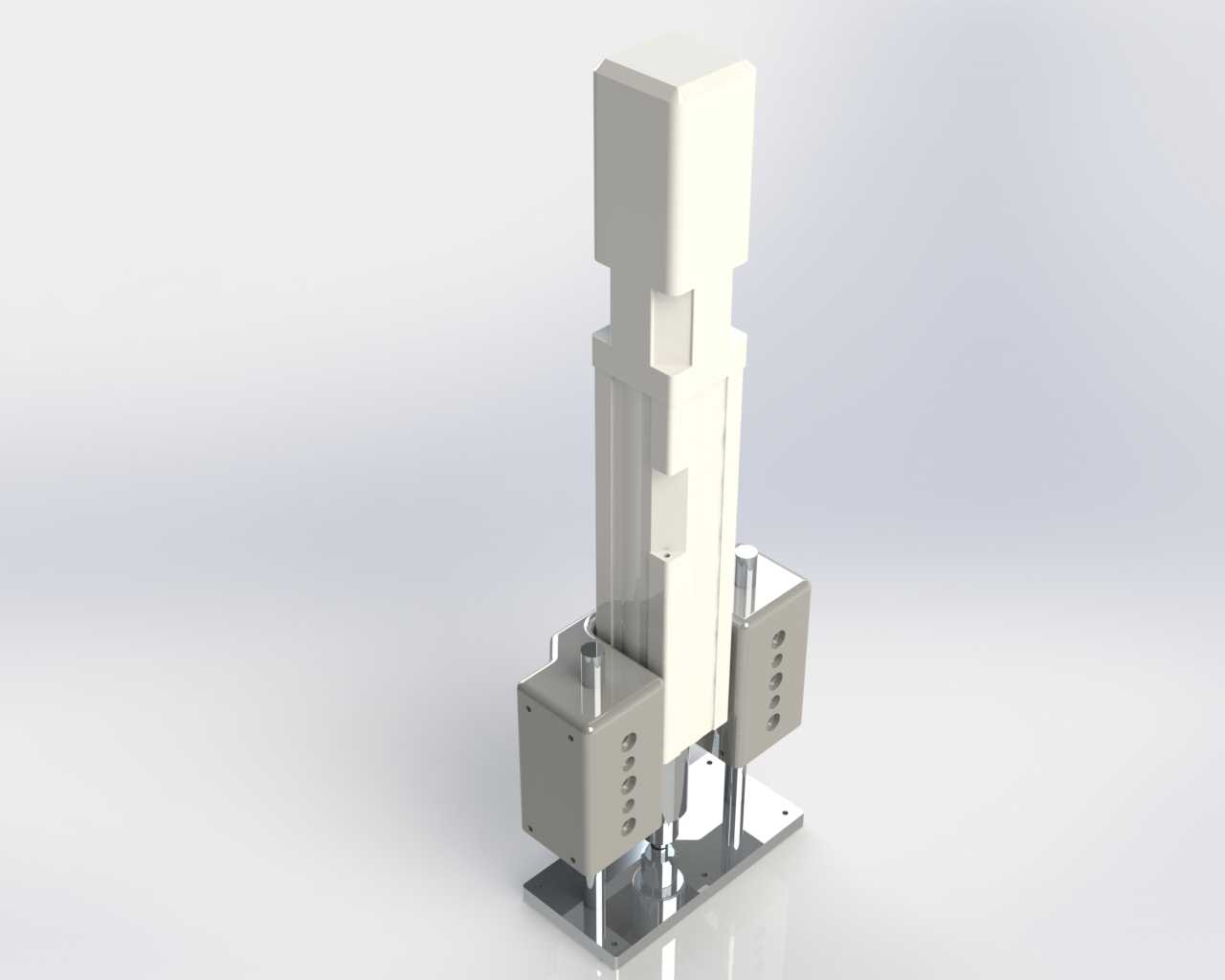

　　这款带控制台阶的电动活塞，核心应用在需要精准直线往复动作的工业自动化工位，比如精密装配线的压装工位、小型工件的位移推送、检测设备的探针驱动场景，相比气动活塞它不需要配套气源管路，省去了气源处理、调压阀件的布置成本，在洁净车间、小型集成设备里的适配性更强。从结构设计来看，主体采用立式同轴布局，上部是集成的驱动与传动段，白色的壳体内部容纳了动力转换结构，将旋转动力转化为活塞杆的直线输出，中部的控制台阶是整个结构的设计亮点，这个台阶不是单纯的结构加强，而是集成了行程限位的安装基准、外部传感器的触发位，同时也作为活塞伸出缩回过程中的导向辅助结构，避免长行程下活塞杆出现径向偏摆。下部的安装底座采用带定位孔的平板设计，

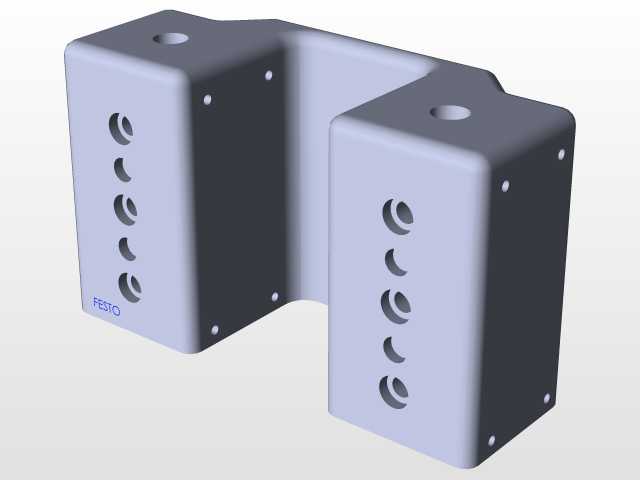

　　四个安装孔的位置做了沉台处理，安装时可以直接用内六角螺栓固定在设备安装板上，不需要额外加装转接法兰，底座上立置的两根镀铬导柱，和活塞主体的滑动座配合，承担了侧向负载，避免活塞杆直接承受径向力，延长内部密封与传动件的使用寿命。两侧的灰色控制块上预留了多组安装孔位，可以直接固定磁性开关、位置传感器，不需要后期在主体上打孔攻丝，适配不同的行程反馈需求。设计过程中优先考虑了安装边界的兼容性，整体宽度控制在窄幅范围内，在多组活塞并排布置的工位上，比如多工位同步压装、多点位顶料的场景，相邻活塞之间不会出现安装干涉，底座的安装孔距符合常规小型自动化设备的安装孔位标准，可以直接替换同安装尺寸的气动滑台、气缸类部件，不需要重新加工安装板。

　　活塞的输出端可以根据需求加装不同的执行端头，比如压头、夹爪安装座、吸盘支架，适配不同的作业需求，滑动部位的配合间隙做了严格控制，既保证动作的顺畅度，又避免间隙过大带来的位置偏差，在需要重复定位精度的工位上，配合台阶处的限位块，可以实现稳定的重复位置输出，不会因为长期运行出现精度漂移。
