不锈钢电子机柜箱钣金结构设计

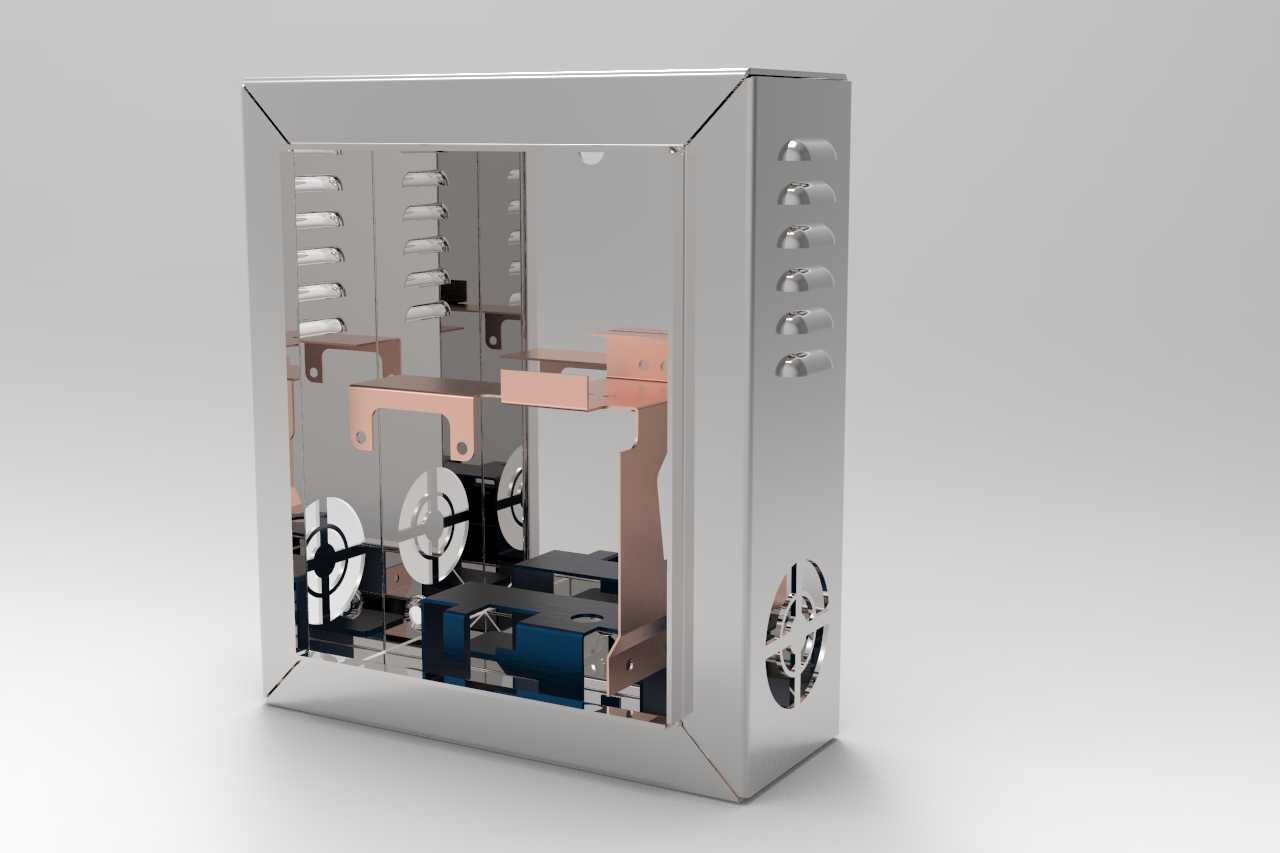

　　这款钣金柜体主要面向工业现场低压电气元件的集成安装场景，常见于车间设备旁的就地控制单元、小型自动化产线的分线配电节点，或是楼宇弱电系统的就近信号转接点位，承担电气元件防护、线路规整、操作界面承载的核心作用。从结构设计逻辑来看，整体采用拉丝不锈钢板材经数控折弯成型，边角处做45度拼焊打磨处理，既避免锐边划伤安装操作人员，也能减少拼接缝隙，提升柜体整体的防尘抗形变能力，适配车间多尘、存在少量切削液飞溅的复杂工况。柜体侧面预留的多组压型凸台，是为嵌入式安装操作按键预留的安装位，压型结构直接在板材上冲压成型，无需额外焊接安装支架，既减少了装配工序，也能保证按键安装面的平面度，避免长期按压出现按键歪斜、卡滞的问题。

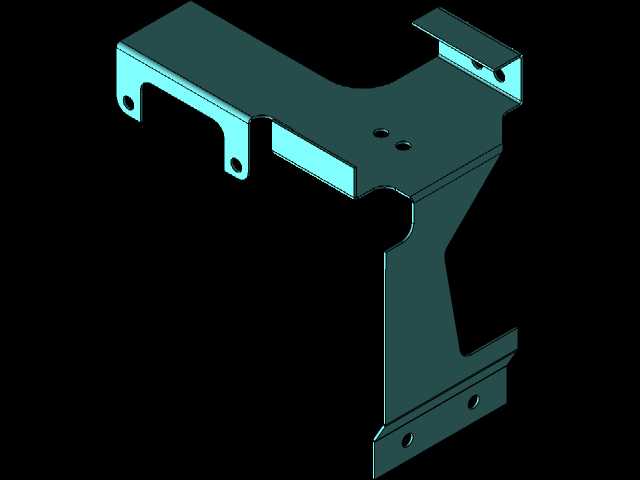

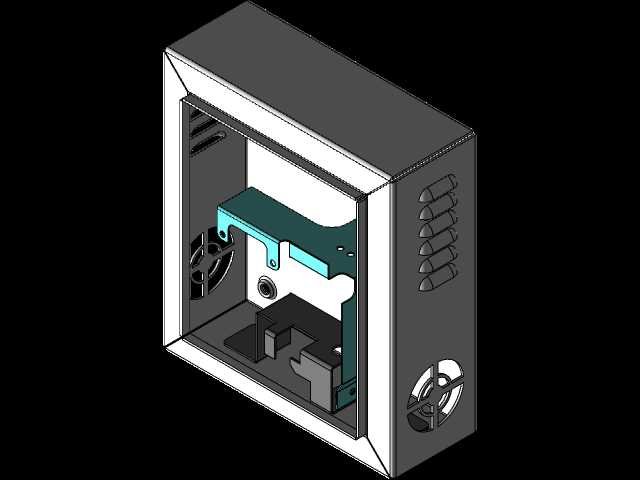

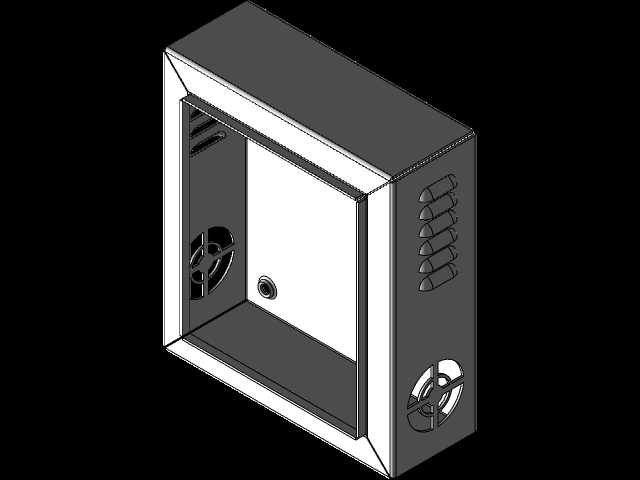

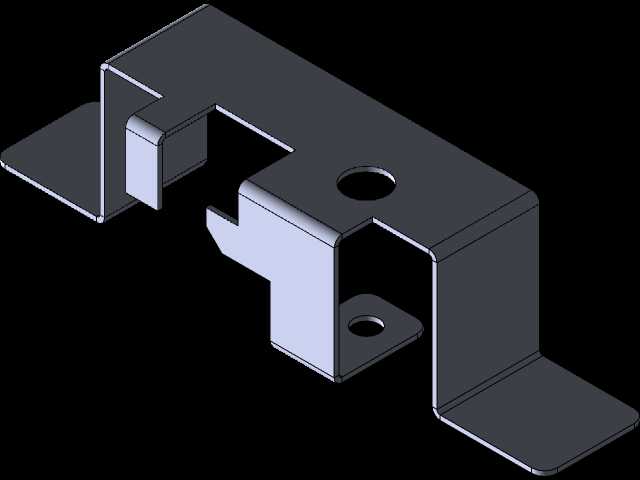

　　柜体正面采用透明可视面板设计，日常巡检时无需打开柜门即可观察内部元件的运行状态，比如断路器的分合位置、接线端子的发热变色情况，大幅降低日常运维的工作量。内部的铜质安装支架是根据常用电气元件的安装孔位做的适配设计，预留了不同间距的安装腰孔，既可以固定小型断路器、接线端子排，也能容纳小型开关电源、继电器模组这类常用低压元件，支架与柜体侧壁之间预留了足够的走线空间，强弱电线路可以分侧排布，减少信号干扰。设计阶段充分考虑了现场安装的边界条件，柜体背部预留了挂装孔位，可以直接壁挂安装在墙面或是设备机架上，底部预留的穿线孔带护边结构，穿线时不会划伤线缆绝缘层，同时可以搭配格兰头实现进线处的密封防护。柜体侧面的散热通风孔采用冲压百叶窗结构，

　　开孔方向朝下，既能保证内部元件工作时的热量自然散出，也能避免上方滴落的液体、灰尘直接进入柜体内部，防护等级可以满足常规工业现场的使用要求。整个钣金结构的折弯圆角、板材厚度都经过受力校核，在保证柜体整体刚度的前提下尽可能减少板材用量，降低整体重量，方便单人完成现场搬运与安装作业，柜门的锁止结构采用通用型柜锁，运维人员可以用通用钥匙开启，适配工业现场的备件通用化要求。
