焊接式泥土自行车车架底盘结构设计

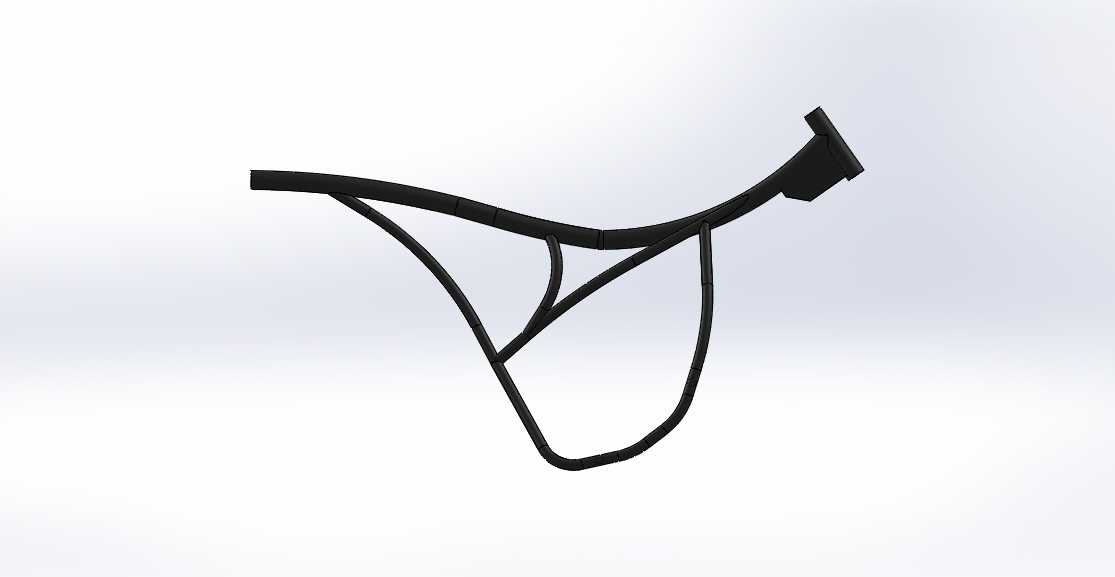

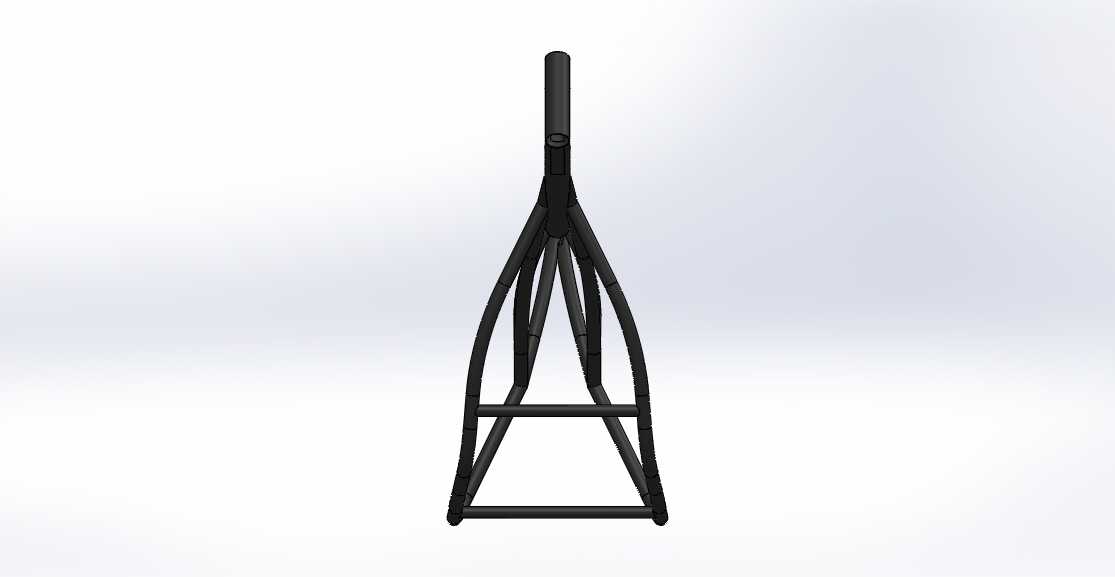

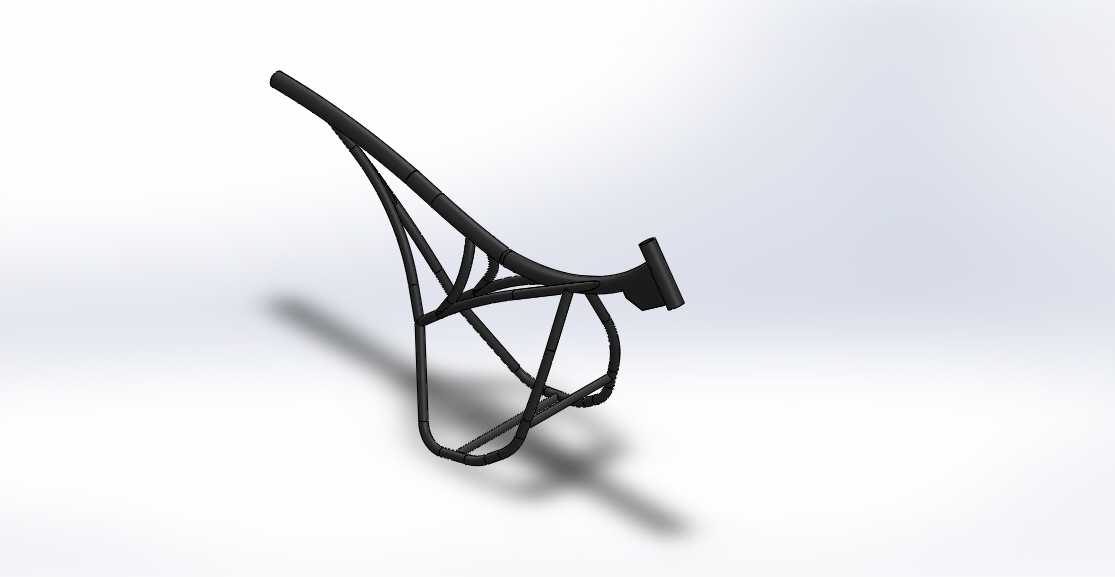

　　这款焊接结构的自行车底盘，主要面向非铺装路面的泥土骑行场景设计，区别于城市通勤自行车的轻量化单片冲压或一体成型车架，整体采用多段管材拼接焊接的工艺路线，适配复杂颠簸路况下的高强度承载需求。从实际使用场景来看，这类底盘多用于郊野土路、山地泥地的骑行作业或是休闲越野场景，需要持续承受路面颠簸带来的交变冲击，还要承载骑行者自身重量以及骑行过程中变速、转向、制动带来的多方向载荷，因此结构设计上优先保障刚性与抗疲劳性能，而非单纯追求轻量化。设计思路上，底盘主体采用三角形桁架式的管材布局，利用三角形结构的力学稳定性，将前端立管、中部承载梁、后轮安装位通过多根斜向支撑管材连接，每一处焊接节点都对应载荷传递的路径：

　　前端立管位置承接前叉与车把传递的转向力、前轮冲击载荷，通过两根主斜梁向后下方分散传递到底盘中部的主承载区，中部区域预留了脚踏曲柄、中轴的安装空间，周边的辅助支撑管材既可以避免骑行时脚踏发力带来的车架形变，也能抵消颠簸时后轮传递上来的纵向冲击力。从安装边界来看，底盘前端的立管内径尺寸匹配常规山地车前叉的舵管直径，立管角度经过适配调整，兼顾非铺装路面骑行时的转向灵活性与直线行驶稳定性；后端的后轮安装位预留了标准花鼓的安装开档尺寸，同时预留了碟刹安装座的固定点位，可适配不同规格的越野轮组与制动组件；中部中轴位置的安装孔位兼容常规方孔中轴的尺寸规格，不需要额外改装即可适配通用的传动套件。管材选型上采用了不同管径的圆形管材，

　　主承载梁使用稍大管径的管材提升抗弯性能，辅助支撑位置使用稍小管径的管材在保证强度的同时控制整体重量，所有焊接位置都做了平滑过渡处理，避免应力集中导致的焊缝开裂问题，在长期的泥土路面颠簸骑行中，这种桁架焊接结构相比单片式车架拥有更好的容错性，即使单根辅助支撑出现轻微形变，也不会立刻导致整体结构失效，能够给骑行者留出足够的应急处置空间。底盘上部的座管安装位角度经过优化，适配越野骑行时的重心调整需求，骑行者可以根据路况调整坐垫前后位置与高度，在爬坡、下坡时灵活转移重心，提升复杂路况下的操控性。整体结构没有多余的装饰性构件，所有管材的走向都服务于载荷传递与安装需求，焊接节点的布局避开了应力集中的转角位置，在实际装配时，不需要额外制作复杂的工装夹具，依靠简单的定位治具即可完成各段管材的拼接焊接，适合小批量定制化的越野自行车生产场景，也方便后期使用过程中针对损坏的管材段进行切割更换，降低维护成本。
