VGA接口连接器三维结构设计

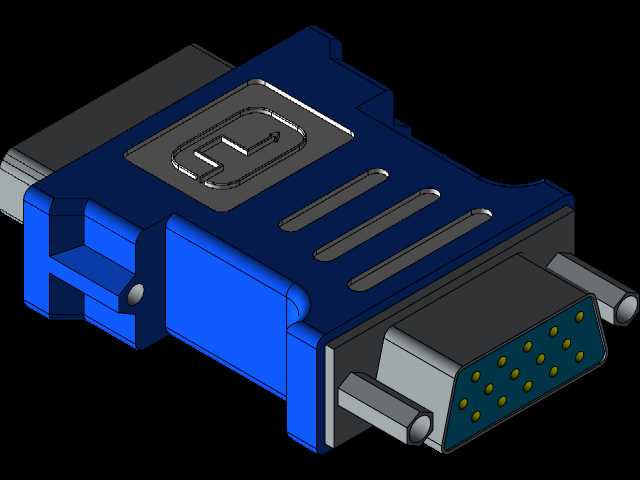

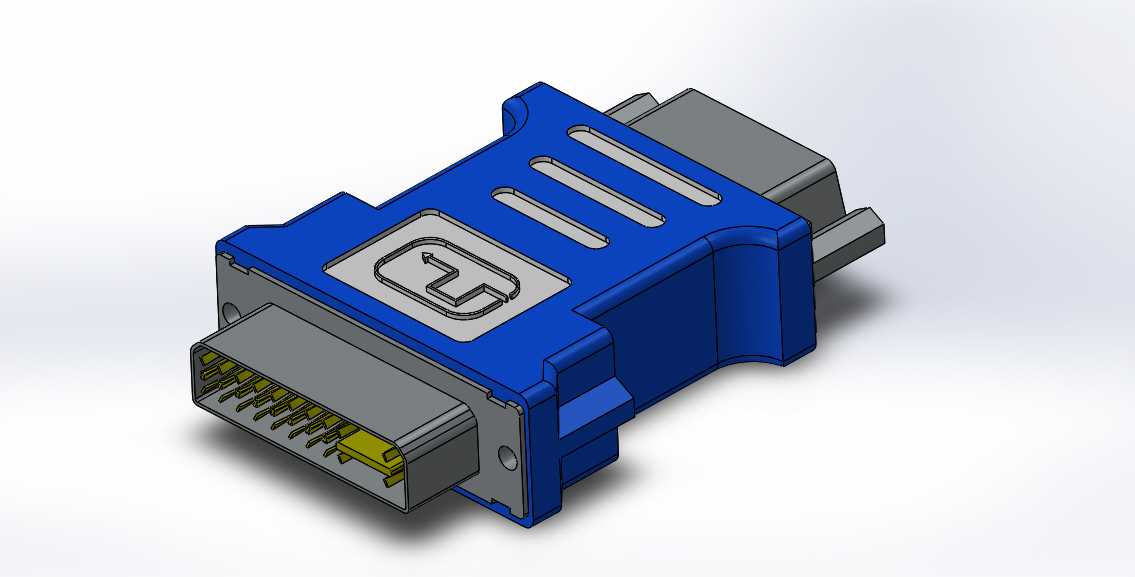

　　日常做工控设备、老式台式主机外接显示设备的结构适配时，VGA接口的接插件是绕不开的标准件，这次建模的VGA电缆端接头，完全参照通用D-sub15针接口的实际装配逻辑搭建，没有做夸张的外观变形，所有结构都对应实际生产中的装配需求。先从安装边界来说，接头主体的蓝色塑壳部分，宽度控制在16mm左右，整体插接方向的长度不含尾部出线位是32mm，插针端突出金属屏蔽壳的长度是6mm，这个尺寸刚好匹配市面上通用的VGA母座插接深度，不会出现插接过松或者顶到母座内部PCB的问题，两侧的固定螺丝柱中心距是25mm，和标准母座的螺丝孔位完全对齐，实际装配时拧上M3的固定螺丝就能实现牢靠连接，不会因为设备振动出现松脱断连的情况。

　　设计思路上没有追求花哨的外观，完全围绕信号传输的稳定性和装配便利性展开，金属屏蔽壳采用0.3mm厚的冷轧钢冲压成型结构，包裹住内部的插针塑芯，一方面能屏蔽外界电磁干扰，避免显示信号出现水波纹、闪屏的问题，另一方面也能对内部的塑芯和插针形成物理防护，避免插拔时受力不均导致插针弯折。插针部分采用15针分三排排布的标准布局，每排5根针，针径0.76mm，针脚尾部预留了焊线位，刚好适配多芯屏蔽电缆的线芯压接或者焊接需求，塑壳尾部做了阶梯式的出线卡扣结构，电缆穿入后可以通过卡扣锁紧，避免拉扯电缆时把线芯从焊针位置扯断。实际应用场景里，这类接头不光用在台式电脑和显示器的连接上，很多工业工控机、老式投影仪、数控机床的显示外接端口都在沿用这个接口，

　　做设备布线结构设计时，需要提前预留接头的插拔操作空间，尤其是两侧拧固定螺丝的位置，至少要留出10mm的操作间隙，不然现场装配时螺丝刀没法伸进去拧螺丝。建模时特意还原了塑壳表面的防滑凹槽，就是实际产品上那三条平行的凹槽，插拔时手指捏在这个位置能增加摩擦力，不用太大力就能把接头插到位，金属壳表面的接地弹片也做了还原，插接时弹片和母座的金属外壳接触，实现屏蔽层接地，进一步提升抗干扰能力。很多新手建模时容易忽略插针的倒角，实际生产里插针前端都做了小角度导向倒角，不然插接时很容易对不准孔位把针顶弯，这次的模型里每根插针前端都做了0.2mm的45度倒角，完全贴合实际机加工的工艺要求，塑壳和金属屏蔽壳的卡扣位也做了0.1mm的装配间隙，实际注塑和冲压生产时不会出现装配过紧装不上的问题。
