带屏蔽罩的MQ2二氧化碳气敏检测模块

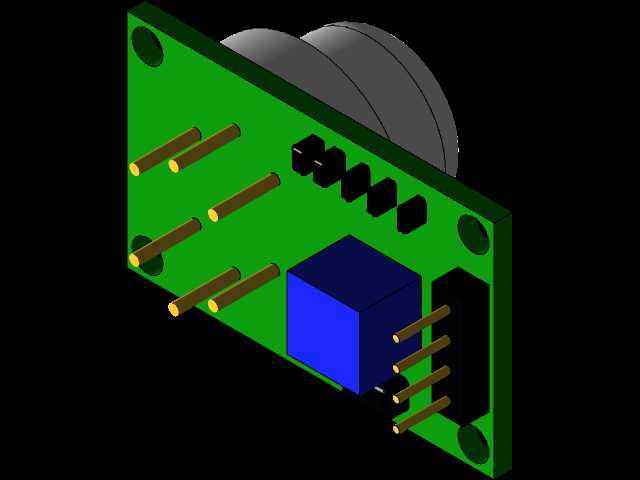

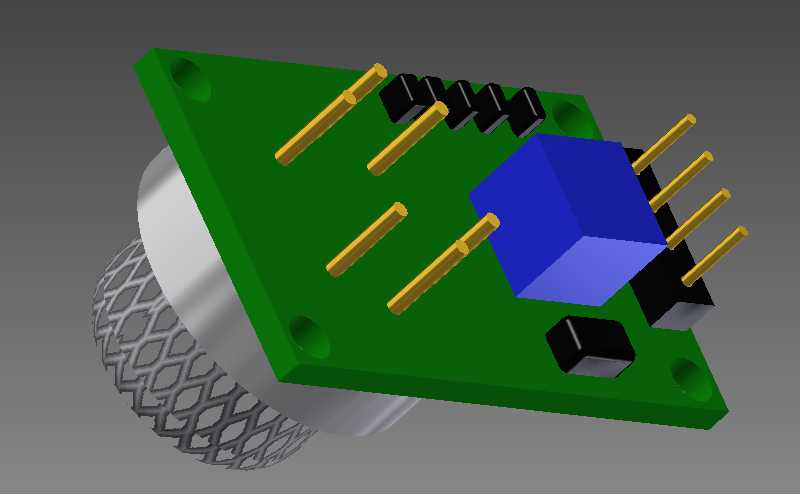

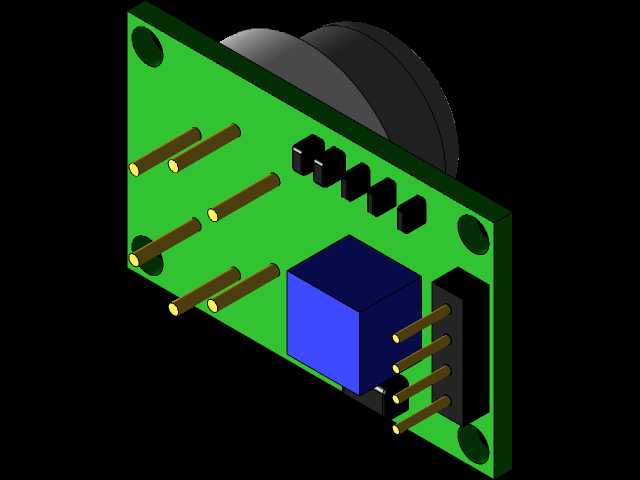

　　这款气敏检测模块的设计核心围绕工业现场、民用安防场景下的二氧化碳浓度检测需求展开，针对传统气敏元件易受周边电磁干扰、探头易受外力磕碰损坏的痛点做了针对性结构优化。模块采用标准PCB板作为安装基底，板载四个定位安装孔，可直接通过M2规格螺丝固定在控制板、设备内壁或者传感采集节点的安装位上，引脚采用直插排针设计，兼容通用2.54mm间距的面包板、接插件，不需要额外做转接板就能快速接入采集电路，适配多数嵌入式气体检测设备的安装边界，不会和周边电容、接线端子等元器件产生结构干涉。

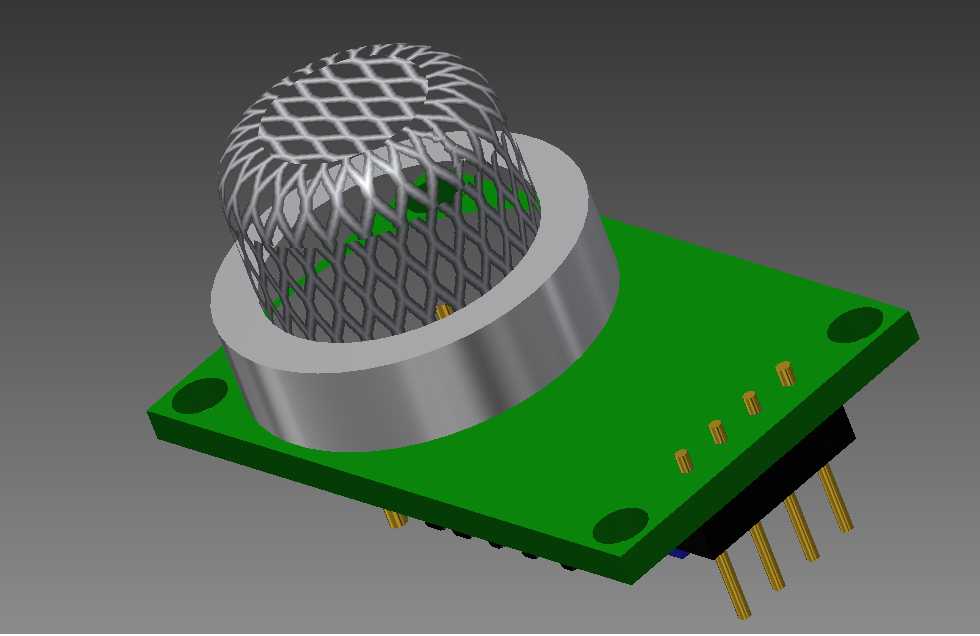

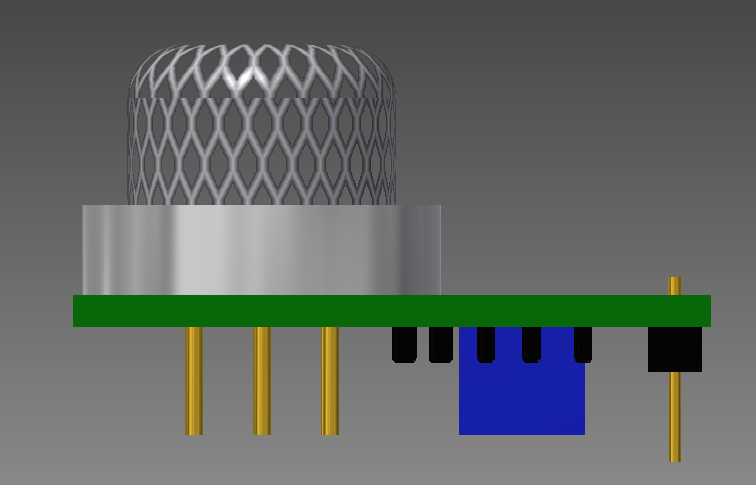

　　上方的金属屏蔽罩采用双层网孔结构，外层是菱形大孔径金属网，既可以保证待测气体顺畅流通接触内部气敏元件，又能阻挡大颗粒粉尘、飞虫直接接触敏感探头，内层搭配细格金属网，配合底部的金属固定座形成完整的电磁屏蔽腔体，能有效隔绝周边电机、变频设备产生的电磁辐射干扰，避免气敏信号出现跳变、误触发的问题，金属座和PCB板之间采用焊接固定，保证屏蔽结构的接地连续性，不会因为设备振动出现屏蔽罩松脱的情况。

　　从实际应用场景来看，这款模块可直接嵌入家用燃气报警器、工业车间二氧化碳浓度监测节点、农业大棚气情采集设备、新风系统进气检测端等设备中，不需要额外设计探头防护结构，能缩短设备研发的结构设计周期。设计过程中针对气敏元件的发热特性做了结构避让，探头金属座和PCB板上的走线、贴片元件预留了足够的安全距离，避免长期工作时的热量传导影响周边电子元件的寿命，排针引脚的长度做了适配优化，既可以直接插焊在主控板上，也可以搭配排座做可拆卸式安装，方便后期维护更换。

　　模块整体外形方正，探头部分居中布置，整体重心落在PCB板中心位置，安装后不会因为设备倾斜、振动出现偏载，金属屏蔽罩的边缘做了卷边处理，不会在装配过程中划伤操作人员的手套或者周边线材，网孔的开孔率经过反复验证，既保证足够的气体流通效率，又能满足IP4X级别的固体防护要求，适配多数非强腐蚀、高粉尘的常规气体检测场景。
