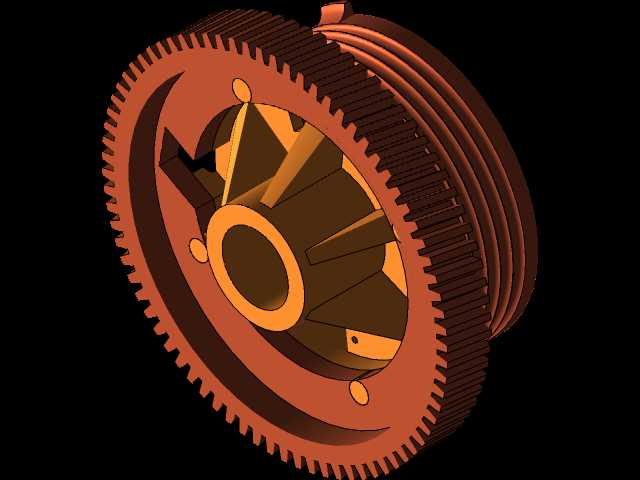

标致Boxer车窗升降传动齿轮分体结构

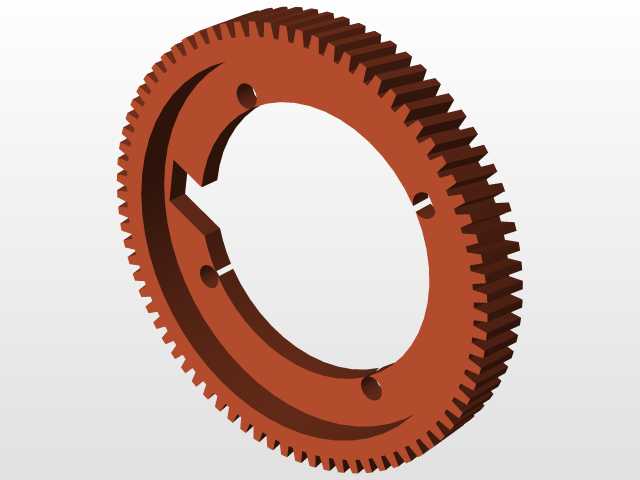

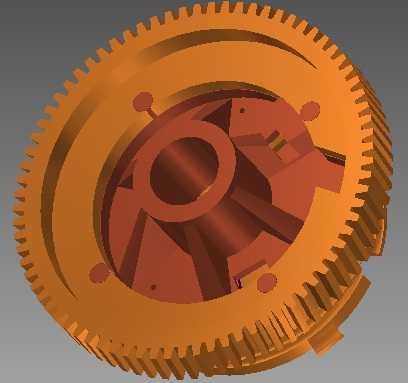

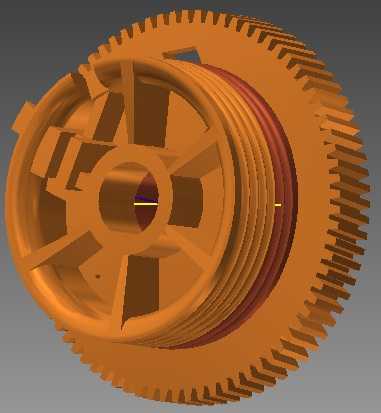

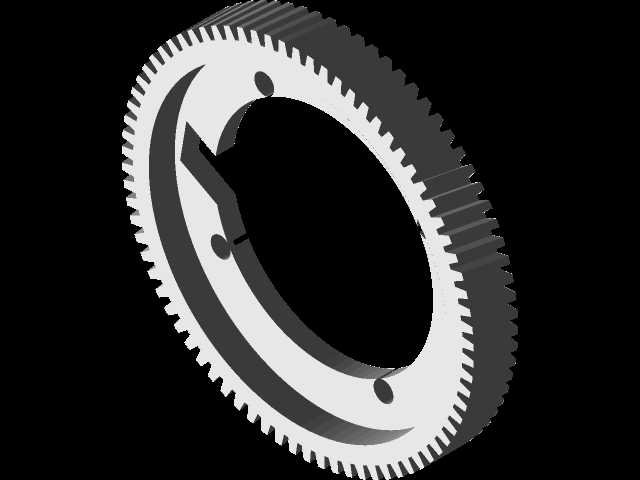

　　这套传动组件适配标致Boxer车型的车窗升降机构，作为车窗调节系统的核心传力零件，日常承担着将驱动端旋转运动转化为车窗玻璃平稳升降动作的作用，在商用车侧窗手动、电动调节场景中都能适配，替换老化失效的原厂塑料齿轮时，分体式结构能大幅降低拆装门槛，不用整体拆解升降器总成就能完成更换作业。设计阶段优先考虑了3D打印成型的工艺可行性，将原本一体化的齿轮组件拆分为三个独立零件，拆分界面选在传动受力的非应力集中区域，每个分体零件都做了自支撑结构优化，打印时无需额外添加大量支撑材料，成型后去除支撑的工作量能减少六成以上，同时避免支撑残留影响齿面啮合精度。齿形部分采用渐开线圆柱齿设计，齿顶间隙、齿侧间隙都预留了合理的装配公差，

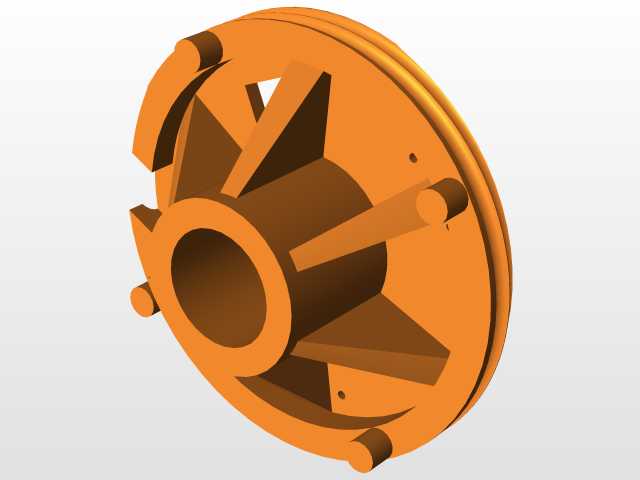

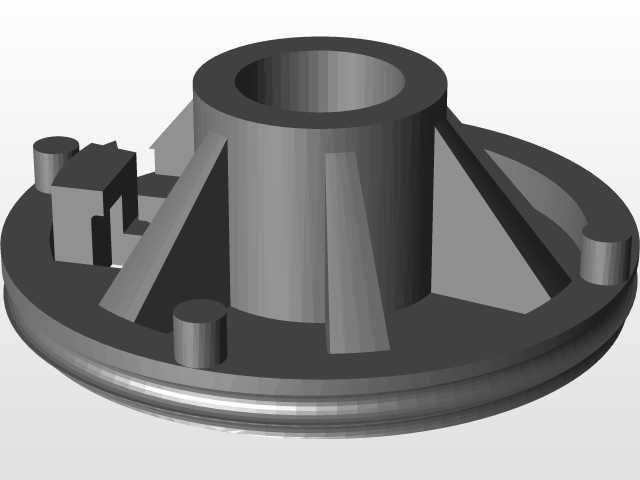

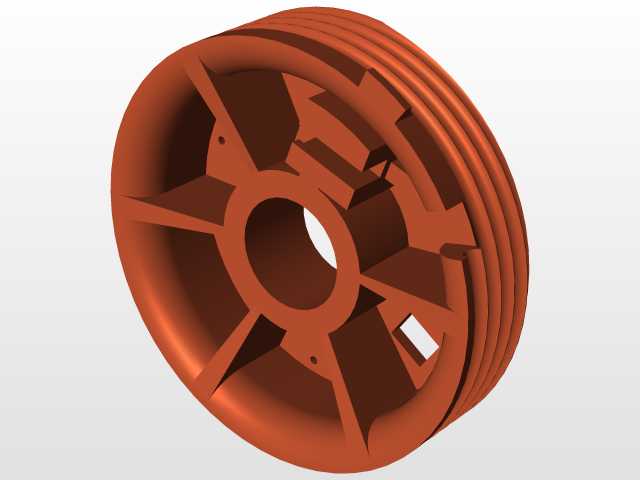

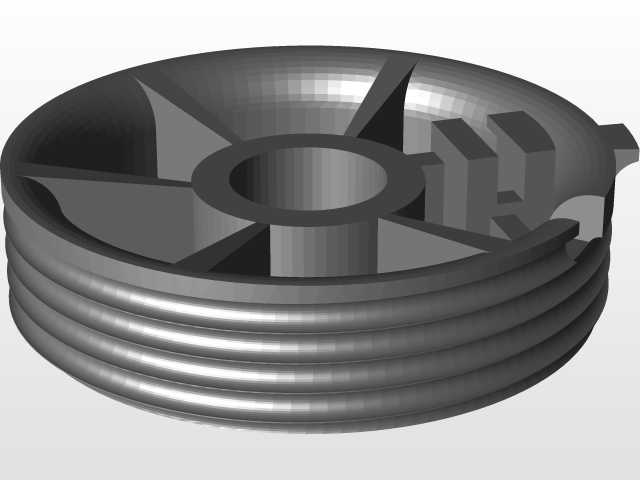

　　适配原厂升降器的啮合中心距，安装后不会出现卡滞、跳齿问题，传动过程中受力均匀，能承受车窗升降时的交变载荷，长期使用不易出现断齿、滑齿故障。带外螺纹的端盖部分和齿轮主体采用定位止口配合，装配时能快速对准同轴度，止口配合面预留了0.1mm的胶接余量，组装后可以通过粘接形成整体结构，强度完全满足车窗升降的传力需求。零件的安装边界完全匹配原厂升降器的安装位，内孔定位尺寸、侧边固定卡槽的位置都和原厂件保持一致，替换时无需对原车升降机构做任何改装，直接对位安装即可正常使用。三个分体零件各自的壁厚都控制在均匀的2.5mm，既保证了零件的结构强度，又能避免3D打印过程中出现壁厚不均导致的翘曲变形，齿面部分做了0.2mm的余量预留，

　　打印完成后只需简单打磨就能达到理想的啮合顺滑度，适配FDM、光固化等主流3D打印工艺，不管是维修站做应急配件打印，还是个人车主自行制作替换件都能适用。日常使用中，这套齿轮组件能适配高低温环境下的使用需求，不会因为夏季车内高温出现塑料软化变形，也不会在冬季低温环境下变脆断裂，传动过程中运行噪音低，和原厂尼龙齿轮的使用体验基本一致，能有效解决老款车型配件停产、采购成本高的维修痛点。
