PN532NFC通讯分接板结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:451366
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计
  • PN532NFC通讯分接板结构设计

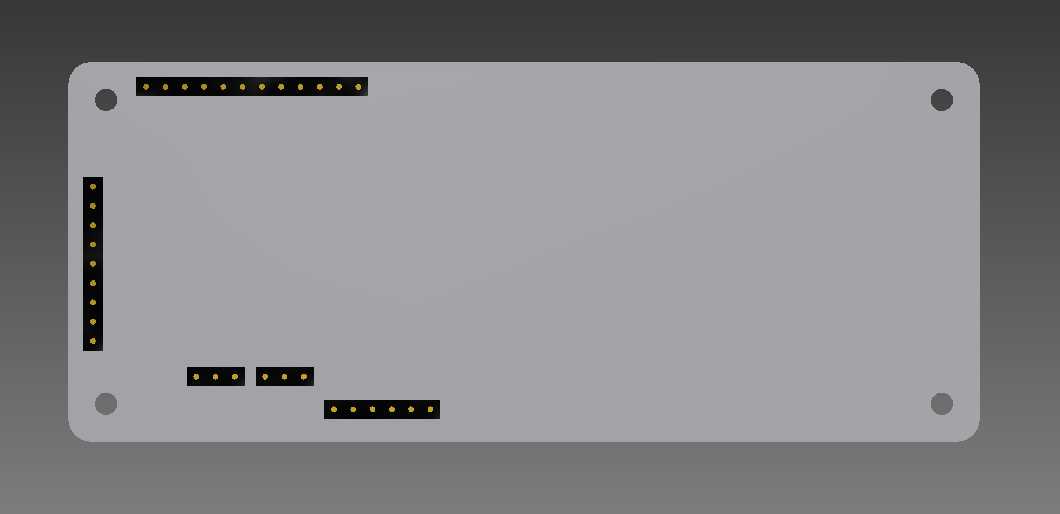

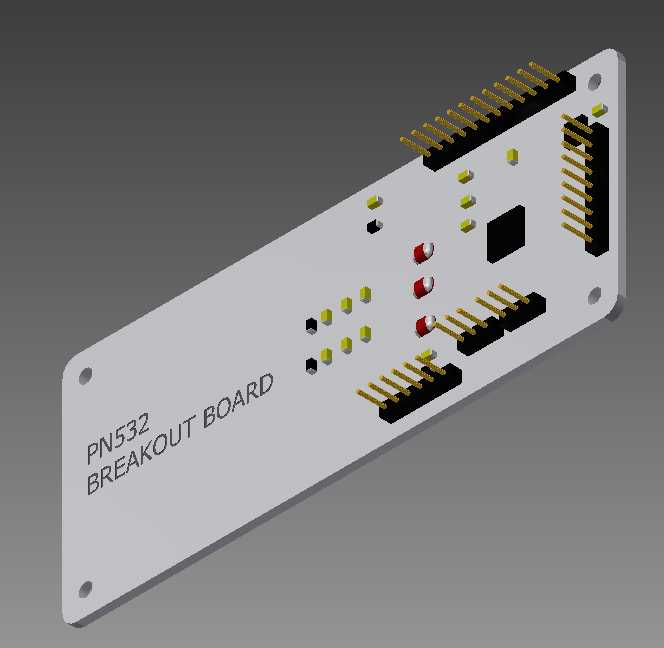

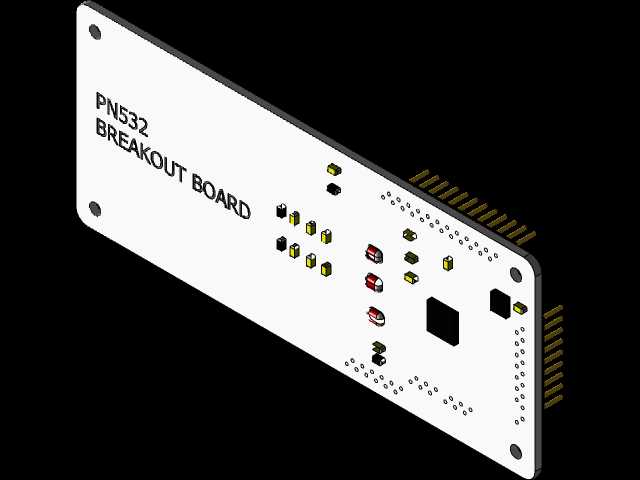

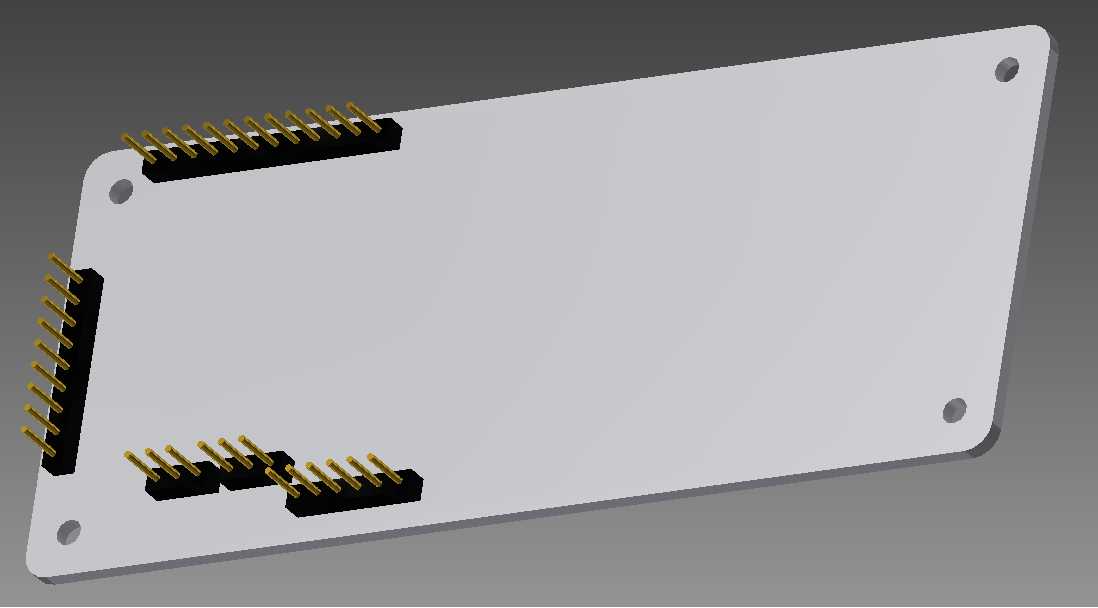

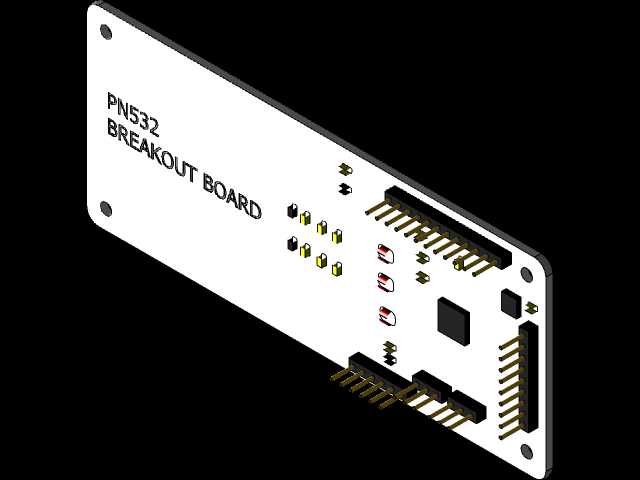

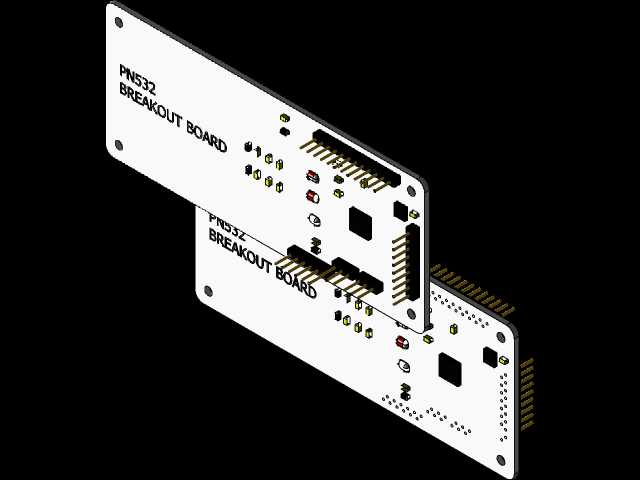

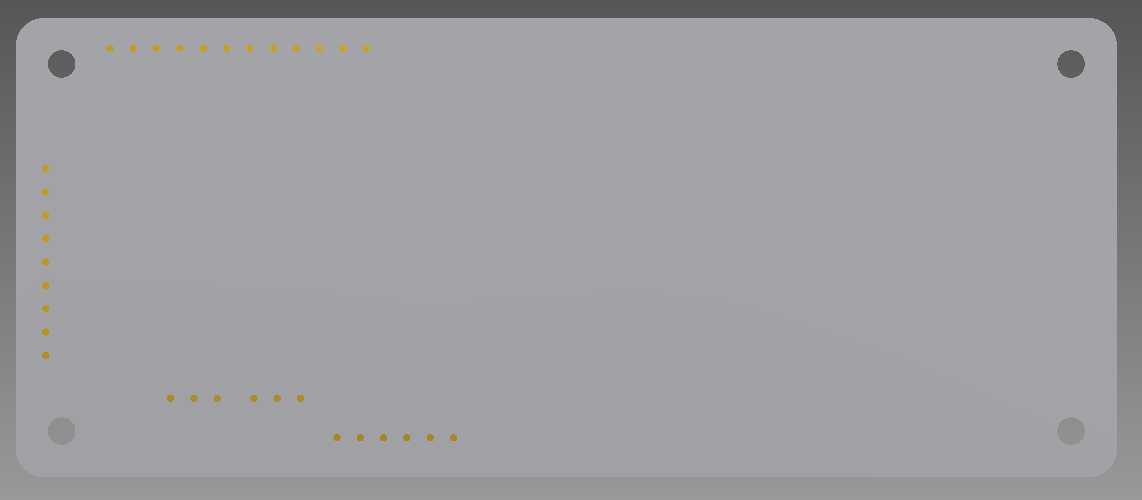

  这款分接板是面向近场通讯功能拓展开发的硬件载板,核心搭载PN532通讯芯片,主要服务于各类需要集成NFC读写功能的嵌入式设备、智能终端、门禁核验终端以及物联网感知节点的硬件搭建场景,在实际工程应用中,它可以直接作为功能模块嵌入到自助终端读卡区、智能门锁感应模块、工位身份核验装置、消费类电子近场交互单元中,省去开发人员从芯片级绘制PCB、调试外围匹配电路的重复工作,大幅缩短硬件开发周期。从结构设计层面来看,整块板件采用长条形矩形布局,板体四角预留了标准安装孔位,安装孔的孔径、孔位间距完全适配通用电子模块的安装规范,既可以通过铜柱配合螺丝固定在设备内部的安装支架上,也可以直接插接在对应排针母座上实现无螺丝快速装配,

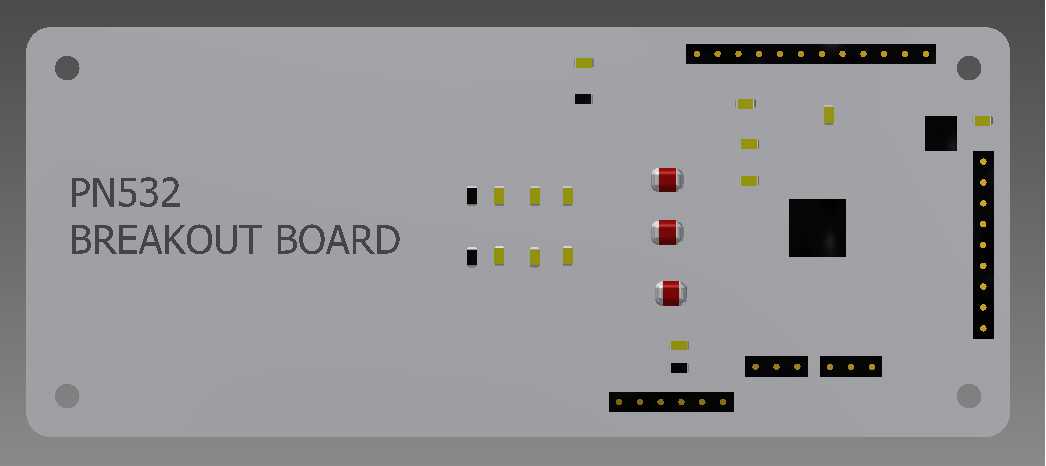

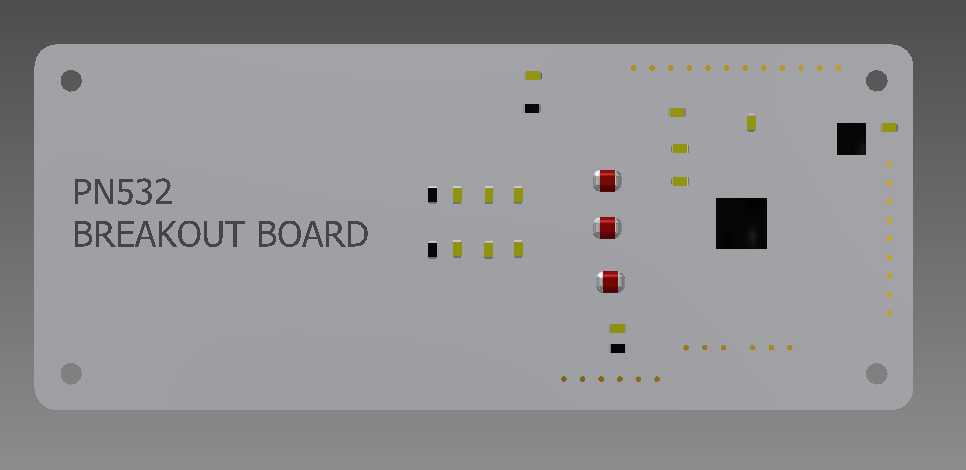

  板体边缘做了圆角过渡处理,避免装配过程中板边毛刺划伤操作人员或者周边线材。板上的元件布局遵循信号路径最短原则,PN532主芯片布置在板体中部区域,周边匹配的阻容元件、状态指示元件围绕芯片就近排布,最大限度缩短高频信号走线长度,降低信号传输过程中的干扰损耗;三组不同引脚定义的排针接插件分别布置在板体的三个侧边,不同功能的引脚做了分区排布,电源引脚、信号引脚、通讯接口引脚之间预留了足够的安全间距,避免接线过程中出现误接短路的问题,排针的高度选型兼顾了插接便利性和板上空间占用,既可以直接插接线材,也可以配合跳线帽实现功能模式切换。板上集成的三个状态指示元件对应电源、通讯、读写三种工作状态,布置在板体靠近边缘的位置,

  装配后可以直接从设备外壳的预留观察窗看到指示灯状态,方便现场调试和后期运维时快速判断模块工作状态。板体的整体厚度、元件最高高度都控制在通用嵌入式模块的常规尺寸边界内,安装时不需要额外预留过大的纵深空间,可以适配厚度有限的薄型终端设备内部安装需求,板上所有接插件的选型都采用行业通用标准件,后期维护更换不需要寻找特殊定制配件,降低全生命周期的使用成本。在实际选型使用时,设计人员只需要根据自身设备的安装空间确认板件长宽尺寸与安装孔位匹配度,即可直接将该模块集成到整体硬件方案中,配合对应的固件程序快速实现NFC标签读写、点对点近场通讯、卡模拟等核心功能,不需要额外对板载电路做二次修改,板件的结构强度也满足常规工业场景下的抗振动、抗冲击安装要求,可以适应多数室内工业设备、商用终端的工作环境。
