MG811二氧化碳气体传感元件结构设计

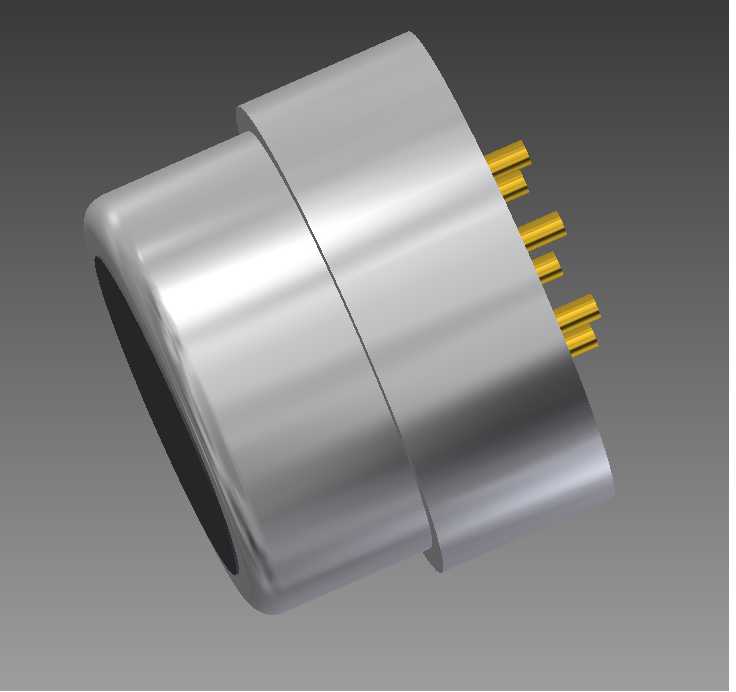

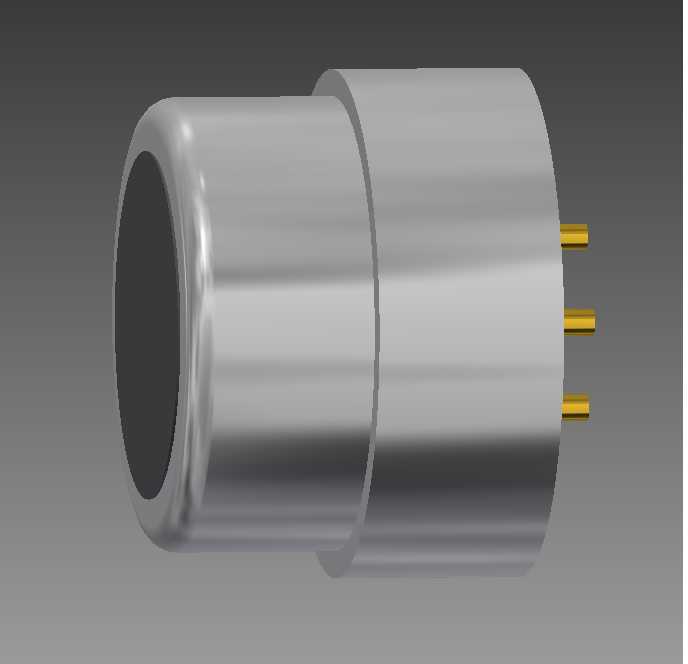

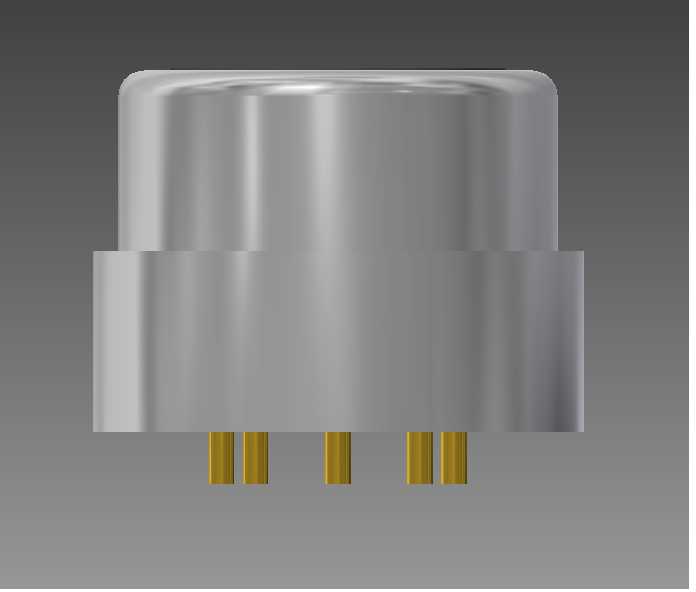

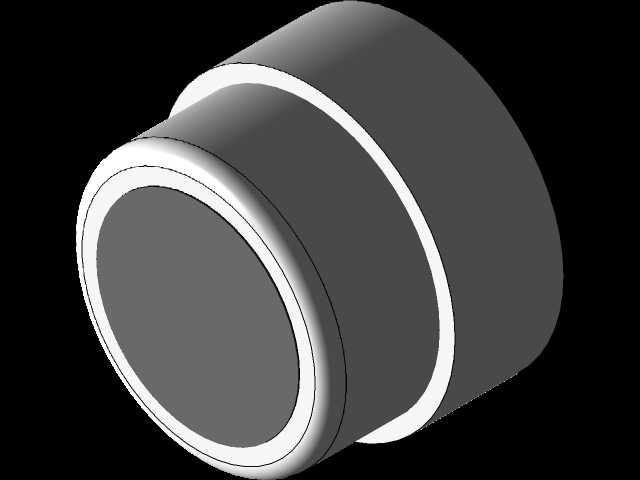

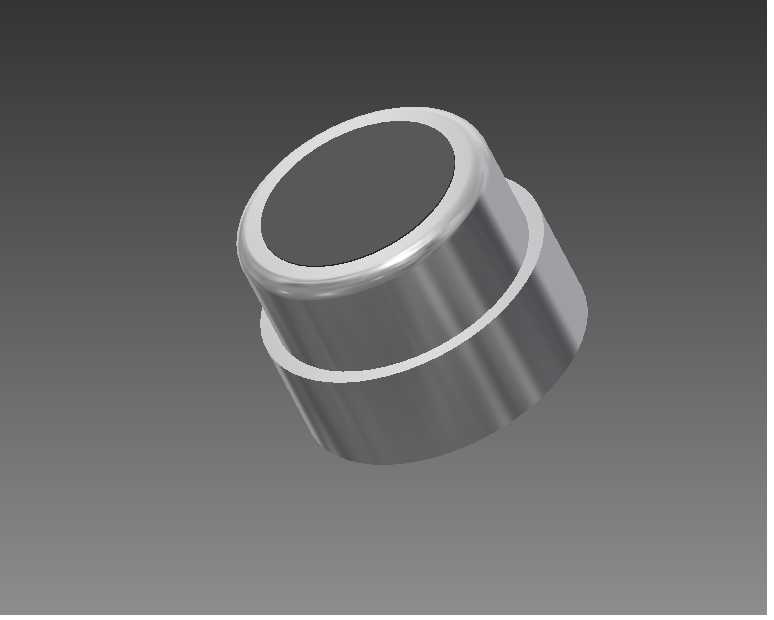

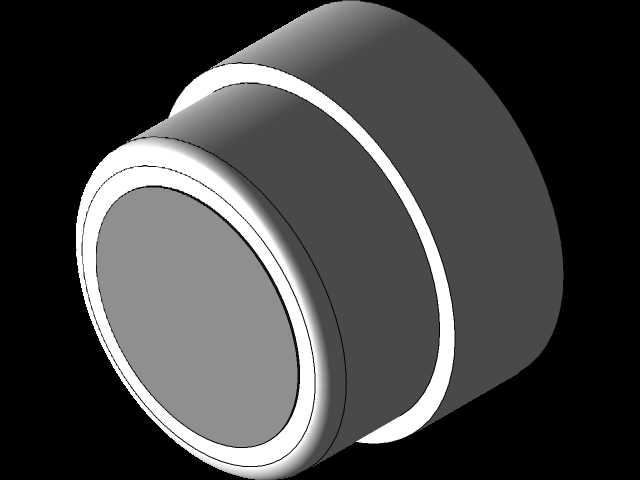

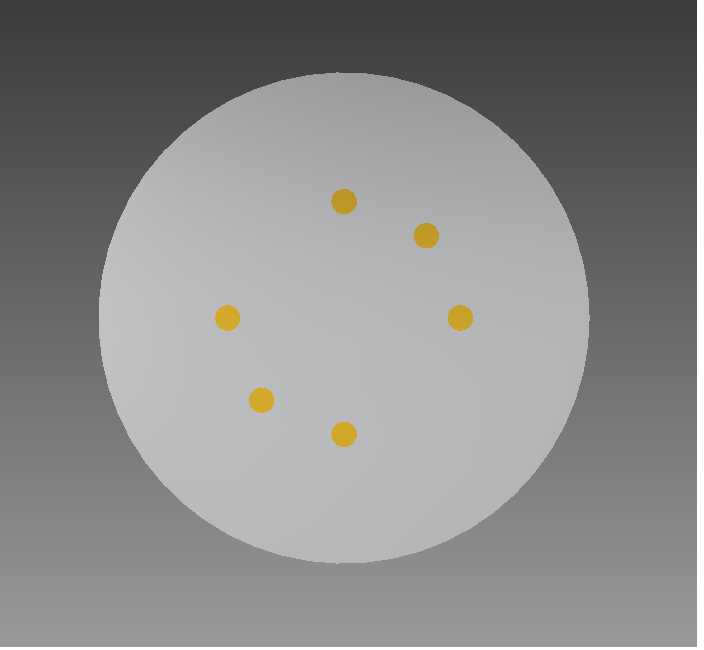

　　这款MG811气体传感元件的结构设计，充分考虑了民用及工业环境下二氧化碳浓度监测的实际安装需求，整体采用圆柱式金属封装结构，外壳选用导热与抗干扰性能均衡的金属材质，既可以屏蔽外界电磁信号对内部敏感元件的检测干扰，也能在常规温湿度环境下为内部核心检测单元提供可靠的物理防护。从结构设计逻辑来看，元件尾端引出的多根镀金插针采用等距排布设计，插针伸出长度经过适配通用面包板、标准传感底座的尺寸校核，既可以直接插接在Arduino等开源开发板的扩展接口上完成快速原型搭建，也能配合专用接插件焊接在定制检测设备的PCB板上，适配不同开发阶段的装配需求。

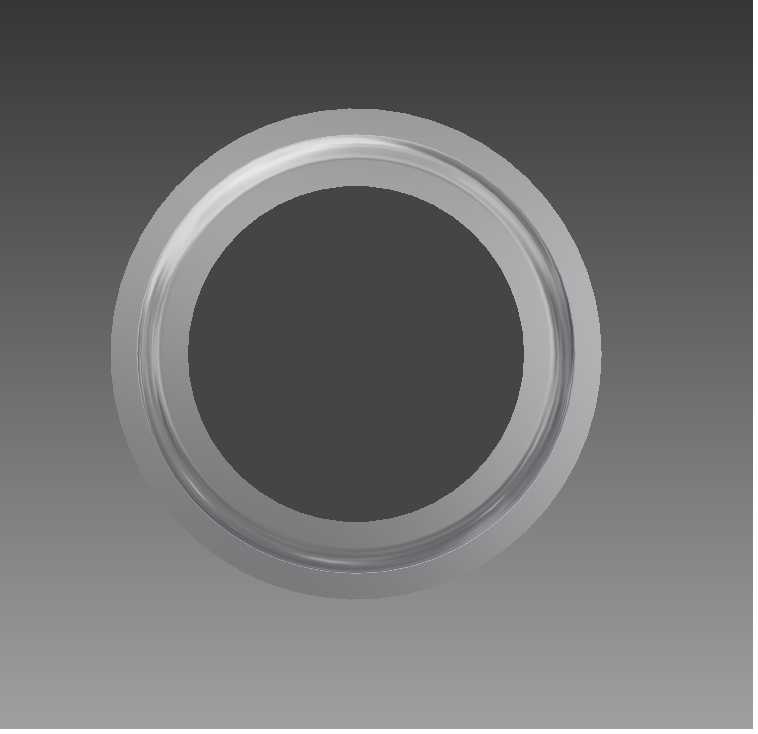

　　在实际应用场景中，这类传感元件可覆盖室内空气质量监测、农业大棚二氧化碳浓度调控、工业作业场所气体安全检测、小型新风系统联动控制等多个领域，不同场景下的安装边界都在结构设计阶段做了适配考量：圆柱主体的外径尺寸适配常规M系列传感安装座的固定孔径，外壳前端的透气面采用半开放结构设计，既保证环境中的气体可以顺畅接触内部的敏感电极，也能阻挡大粒径粉尘直接附着在检测膜层表面，延长元件的连续工作寿命。

　　设计过程中针对元件的安装公差做了细节优化，插针的同轴度偏差控制在常规PCB接插件的容许公差范围内，避免批量装配时出现插针对位偏差导致的装配故障；金属外壳的壁厚经过强度校核，在常规手工焊接、设备组装的外力作用下不会出现壳体变形挤压内部元件的问题，同时外壳与内部芯体之间填充的耐高温密封材料，可以耐受波峰焊阶段的短时高温，不会出现焊接过程中内部元件移位的情况。不同于贴片式微型传感元件的设计思路，这款圆柱式封装的元件更适合需要快速更换、现场维护的检测设备，用户无需复杂的焊接工具即可完成元件替换，降低后期运维的操作门槛。元件前端的检测端面与安装基准面的距离经过统一尺寸标定，在多探头阵列布置的检测设备中，可以保证所有探头的检测面处于同一平面，避免因安装高度差导致的检测数据偏差，提升整机组装后的检测一致性。
