渔船管路系统分体式可打印泵阀结构

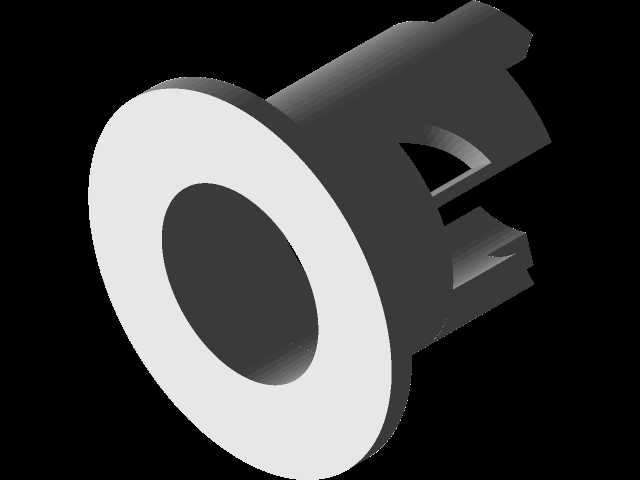

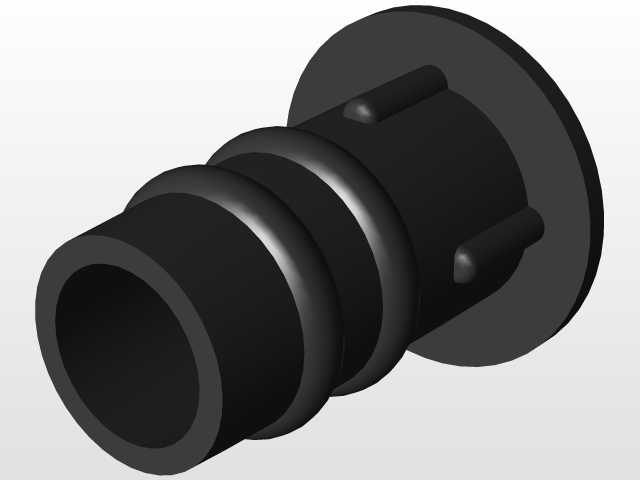

　　这款泵阀结构主要面向小型渔业作业船舶的管路流体控制场景，适配渔船甲板冲洗、渔获暂养舱给排水、小型燃油输送支路的通断与流量调节需求，在近海小型作业渔船的紧凑管路布局中，这类部件需要兼顾耐海水腐蚀、安装空间受限、维护更换便捷的多重要求。设计阶段特意将整体结构拆分为两个独立成型的子部件，核心考量是针对熔融沉积成型类3D打印工艺的成型局限，避免一体打印时内部流道的支撑残留问题，同时减少大角度悬垂结构带来的成型缺陷，两个部件通过端部的定位止口配合，装配后可保证流道的同轴度，不会出现介质紊流或渗漏的隐患。从结构细节来看，主体段设置的多道环形凸筋，一方面是作为管路插接后的密封卡位，搭配软管卡箍使用时可以提升连接的抗拔脱能力，

　　避免船舶航行颠簸中管路松脱；另一方面凸筋结构也能提升薄壁筒体的径向刚度，在0.3MPa以内的低压流体输送工况下，不会因管路负压或瞬时压力冲击出现筒体变形。侧面伸出的定位凸耳，是为了适配渔船舱壁的简易安装位，不需要额外制作复杂的安装支架，直接通过凸耳上的预留孔位用螺栓固定在舱壁预设的安装点上，就能限制部件的轴向与周向窜动，安装边界可以适配内径25mm的柔性管路，整体轴向长度控制在120mm以内，最大外径42mm，能够塞进渔船舷侧的狭小管路夹层中，不会和周边的缆绳固定件、舱门铰链产生运动干涉。流道内部做了平滑过渡处理，没有直角转折结构，输送含少量泥沙的海水时不容易出现淤积堵塞，拆分后的两个部件接触面设计了1.5mm宽的密封槽，

　　装配时垫入薄橡胶圈就能满足低压工况的密封要求，不需要额外做密封胶涂覆，后期维护拆解清理也更方便。这类分体打印的结构设计，也方便渔民在作业现场快速更换损坏的部件段，不需要整体替换整个泵阀，打印单个子部件的时间更短，耗材消耗也更少，对于缺乏专业备件补给的远海作业场景来说，能够快速通过船上搭载的小型3D打印设备制作替换件，减少因管路部件故障导致的作业停滞。结构上没有设置复杂的运动副，整体为静态管路连接件，配合外置的简易阀芯就能实现流量调节功能，壁厚统一设置为2.5mm，既保证了足够的结构强度，也不会因为壁厚过大增加打印耗时与耗材成本，外表面的加强筋布局顺着筒体轴向分布，在提升刚度的同时也能作为打印时的加强支撑，减少成型过程中的翘曲变形。
