真空吸尘器电机座注塑成型模具结构设计

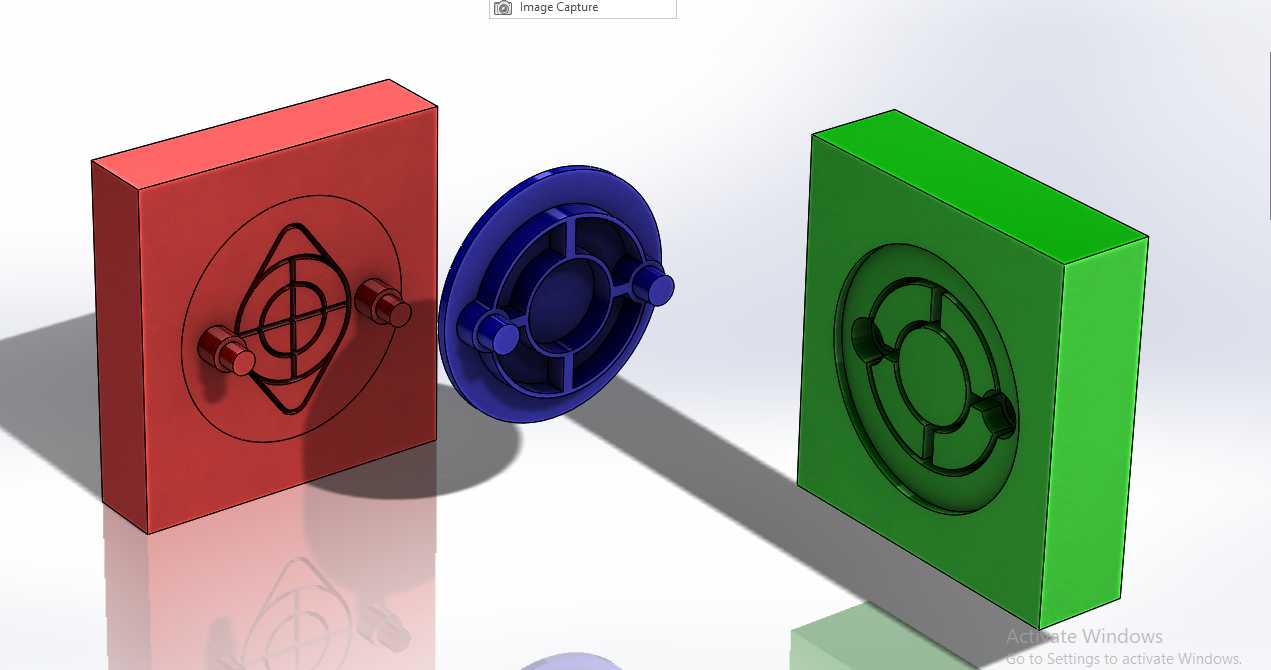

　　这套模具对应家用真空吸尘器核心承载部件电机座的批量成型需求，在小家电注塑生产场景中，电机座作为固定吸尘电机、衔接尘仓与机身壳体的关键结构件，其成型精度直接决定电机运行时的同轴度、减震性能以及整机装配的贴合度，一旦成型后出现翘曲、装配柱偏移或者型腔面缩痕，会直接导致电机运转异响、密封失效甚至整机装配卡滞。从结构设计逻辑来看，这套模具采用一模一腔的两板模布局，定模侧加工出电机座外观面的成型型腔，对应产品外侧的环形定位筋、中心靶型减震结构轮廓，型腔表面做了镜面抛光处理，保证成型后产品外观面无明显熔接痕与流纹，满足吸尘器机身内部装配的外观要求；动模侧设置对应产品内侧的型芯结构，集成了三个周向均匀分布的卡扣成型槽、中心轴孔的成型镶件，

　　同时在筋位对应的位置预留了顶杆排布空间，避免顶出过程中产品出现顶白、变形问题。在安装边界与尺寸适配层面，模架采用标准龙记模架规格，长宽尺寸适配常用的120吨卧式注塑机拉杆间距，模具总厚度符合注塑机最大最小模厚的安装要求，定位圈采用标准100mm直径规格，主流道衬套的球面半径匹配注塑机喷嘴尺寸，避免射胶过程中出现溢料问题。设计过程中针对电机座的壁厚分布做了针对性的流道与冷却布局，产品主体壁厚控制在2.2mm，环形筋位厚度渐变过渡到1.5mm，避免壁厚突变导致的缩痕问题；冷却水道围绕型腔与型芯做环形排布，水道距离成型面的距离保持在15-20mm区间，保证成型过程中模温均匀分布，将产品成型周期控制在合理区间，同时减少翘曲变形量。

　　针对产品上三个周向分布的装配卡扣，模具在动模侧设置了小角度的斜顶结构，开模过程中斜顶随动模后退同时完成侧向抽芯，避免卡扣位置出现拉伤，斜顶的滑动面做了氮化处理，提升长期量产过程中的耐磨性能。排气槽开设在型腔最后填充的分型面边缘，深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免填充末端出现烧焦、缺胶问题，又不会产生飞边。这套模具的导向结构采用标准导柱导套配合，同时在型腔型芯周边设置了零度定位块，保证合模过程中型腔与型芯的同轴度，避免长期生产过程中出现分型面错位导致的产品错边问题，适配ABS改性塑料的成型工艺参数，能够满足吸尘器电机座的批量稳定生产需求，成型后的产品不需要大量后处理工序，仅需要切除浇口凝料即可进入后续装配环节。
