通讯手持终端外壳注塑模具结构设计

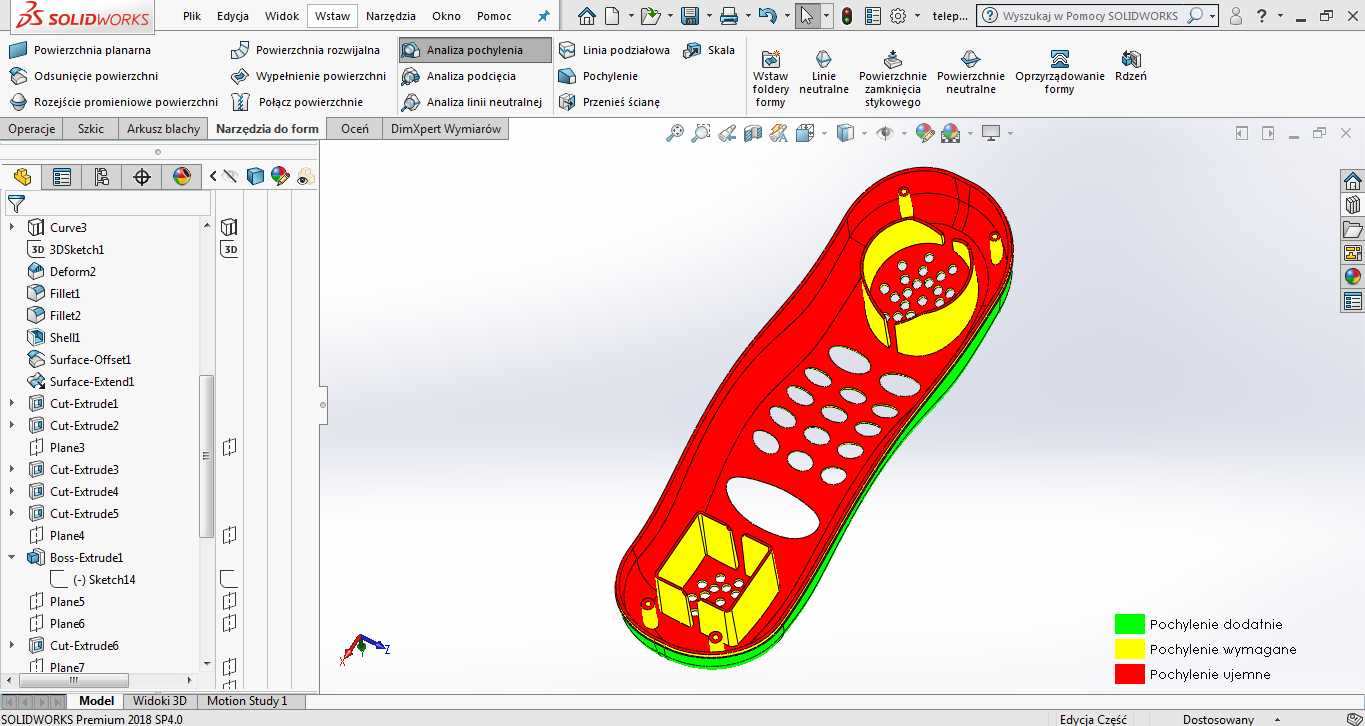

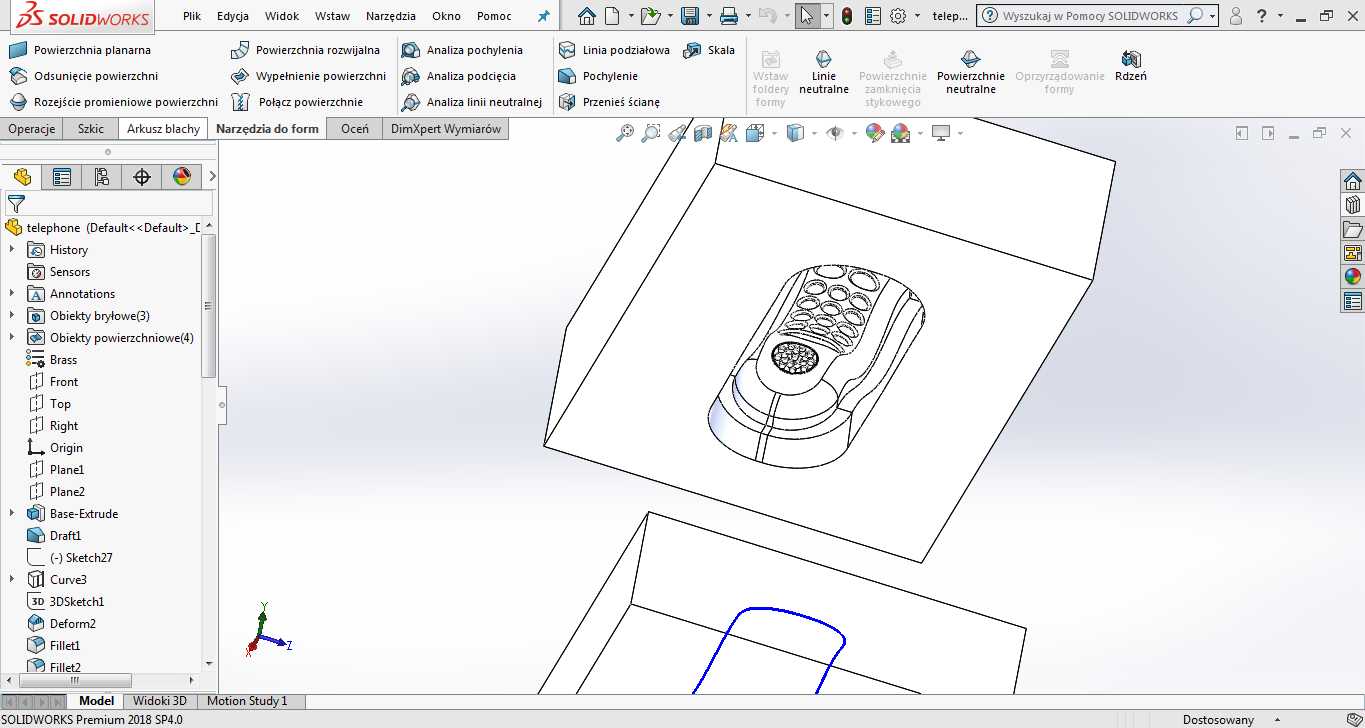

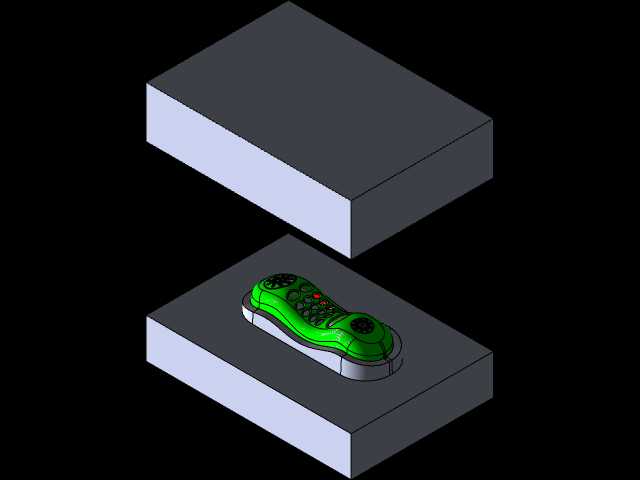

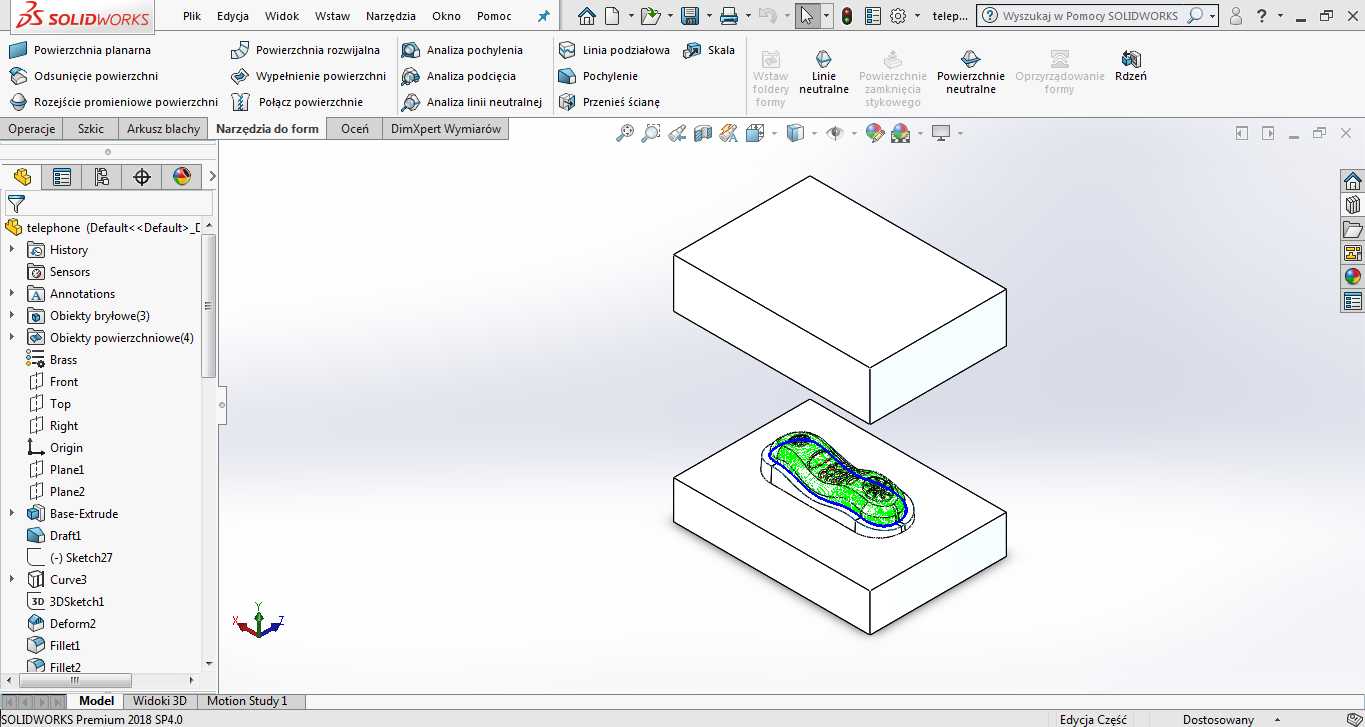

　　这套模具针对手持通讯终端的塑料外壳做成型设计，日常应用在无绳电话、工业手持对讲设备这类便携通讯产品的量产环节，核心作用是把改性ABS或者PC+ABS合金原料一次性注塑成带完整按键孔位、出声网孔、电池仓卡位的外壳主体，省去后续大量二次机加工的工序。从结构设计思路来看，首先要匹配手持设备的人体工学弧度，外壳整体做了贴合手掌的曲面过渡，所以分型面没有选在单一平面上，而是顺着外壳侧壁的弧度做了阶梯式分型，避免合模时出现错位飞边，也能保证外观面不会留下分型线痕迹。外壳上端的出声区域做了密集的小圆孔阵列，对应模具上要做镶针结构，每个镶针的同轴度控制在0.02mm以内，防止注塑时出现孔位堵料或者毛边，同时方便后续磨损后单独更换镶件，

　　不用整体报废型腔。下端的电池仓区域做了内凹的卡扣位，对应模具上要设计斜顶抽芯结构，开模时斜顶顺着导槽滑动，先脱离内侧的倒扣卡位，再顶出成品，斜顶的倾斜角度控制在8度，既保证抽芯行程足够，又不会因为角度过大导致顶出时卡滞。外壳侧壁的按键孔是长圆形通孔，对应位置做了侧向滑块抽芯，滑块的锁紧楔块角度比滑块斜度大2度，合模时能牢牢锁紧滑块，承受注塑时的型腔内压力，避免滑块后退导致孔位壁厚不均。从安装边界来看，这套模架选用标准龙记细水口模架，整体长宽尺寸控制在350mm*400mm范围内，能适配市面上多数160吨规格的卧式注塑机，定位圈直径做100mm的标准尺寸，浇口套球面半径匹配注塑机喷嘴SR19的规格，安装时不用额外做适配改模。

　　冷却系统围绕型腔和型芯分别做了环形水路，水路直径8mm，距离型腔壁的距离保持在15mm左右，保证成型时外壳各个区域冷却速率一致，避免出现翘曲变形，尤其是手持曲面的位置，冷却不均很容易导致弧度偏差，后续组装时和内部PCB板、按键组件出现装配干涉。顶出系统除了斜顶之外，在外壳的边缘非外观区域布置了6根圆顶针，顶针位置避开内部的卡扣和筋位，顶出行程设置为40mm，保证成品能完全脱离型芯，同时不会顶白外壳表面。整个分模过程把产品的外观面全部放在定模侧，动模侧只做内部的筋位和卡扣结构，保证外观面的光洁度，不需要后续额外做抛光处理，就能达到细纹晒纹的外观要求。
